Karcher KM 90-60 R G Adv: Seisonta-aika Hoito ja huolto

     -

6

Huomautus:

 Kun kone on pysäköity, odota

vielä vähintään 1 minuutin ajan, ennen kuin

avaat tai tyhjennät roskasäiliön. Tällöin

pöly ehtii laskeutua.



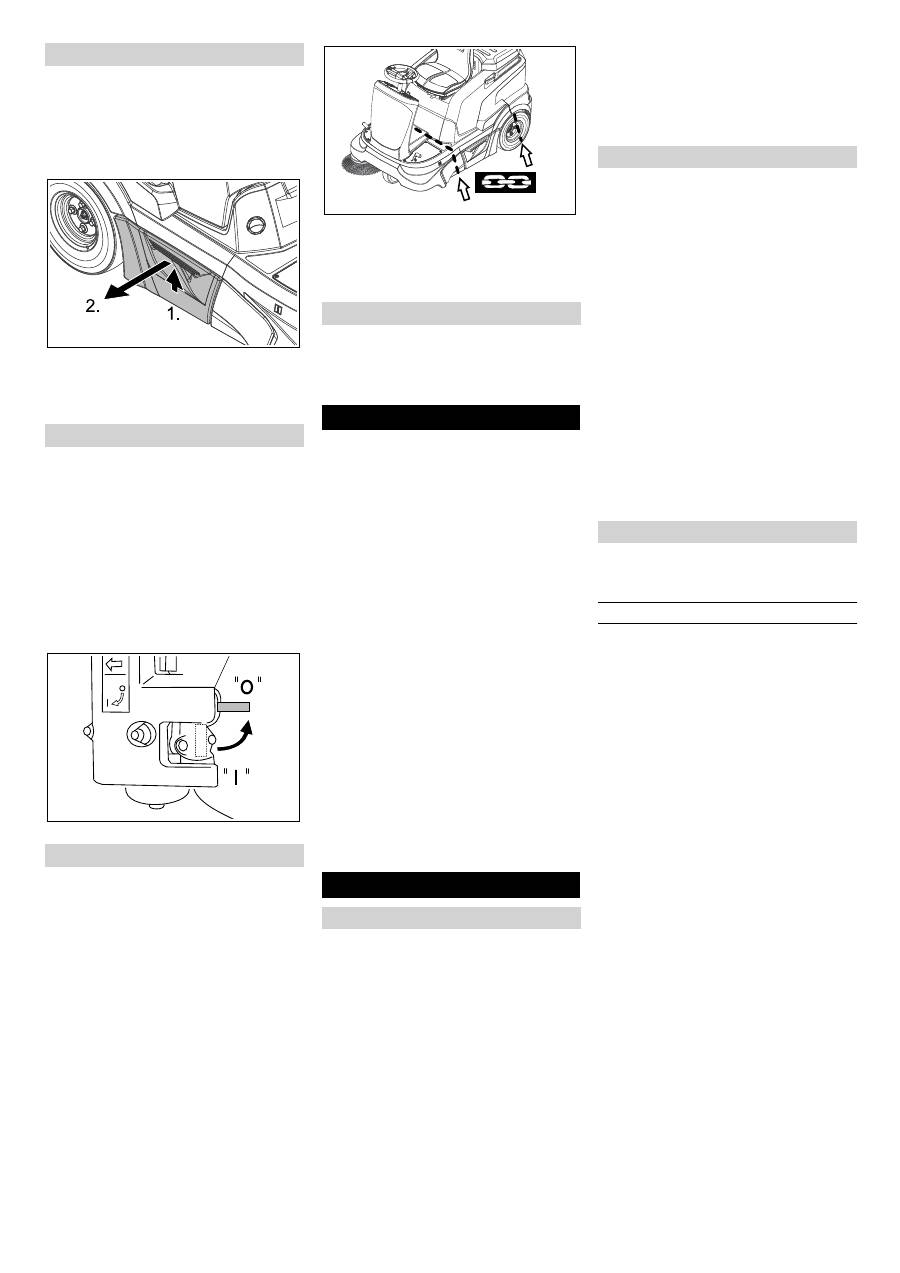

Kohota roskasäiliötä kevyesti ja vedä

se ulos.



Tyhjennä roskasäiliö.



Työnnä roskasäiliö sisään ja lukitse se.



Tyhjennä vastakkaisella puolella oleva

roskasäiliö.

Huomautus:

 Sen jälkeen kun laite on kyt-

ketty pois päältä, pölynsuodatin puhdiste-

taan automaattisesti. Odota n. 2 minuuttia

ennen kuin laitekansi avataan.



Aseta ohjelmakytkin asentoon 1 (Ajami-

nen). Sivuharjat ja lakaisutela nostetaan.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Avaa laitekansi.



Sulje polttoaineen syöttö.



Sulje laitekupu.



Vaara

Loukkaantumis- ja vahingoittumisvaaravaa-

ra! Huomioi kuljetettaessa laitteen paino.



Vaara

Laitetta lastattaessa vapaakäyntivivun on

oltava ala-asennossa. Vasta silloin ajokäyt-

tö ja seisontajarru ovat käyttövalmiina. Lai-

tetta on liikutettava nousuissa tai laskuissa

aina omalla käytöllä.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Tyhjennä polttoainetankki.



Varmista laite renkaiden kohdalta kiiloilla.



Varmista laite kiinnityshihnoilla tai köy-

sillä.



Kun kuljetat laitetta ajoneuvoissa, var-

mista laite liukumisen ja kaatumisen va-

ralta kulloinkin voimassa olevien

ohjesääntöjen mukaisesti.

Huomautus:

 Huomioi perusrungossa si-

jaitsevien kiinnitysalueiden merkinnät (ket-

jusymbolit). Laitteella saa ajaa lastaus- tai

purkaustarkoituksessa vain nousuja, joiden

kaltevuus on enintään 18%.



Vaara

Loukkaantumis- ja vahingoittumisvaara-

vaara! Huomioi säilytettäessä laitteen pai-

no.

Jos lakaisukonetta ei käytetä pitempään ai-

kaa, on huomioitava seuraavat kohdat:



Tankkaa polttoainesäiliöt täyteen ja sul-

je polttoainehana.



Vaihda moottoriöljy uuteen.



Aseta ohjelmakytkin asentoon 1 (Ajami-

nen). Lakaisutela ja sivuharjat noste-

taan, jotta harjaksia ei vaurioiteta.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Poista sytytystulppa ja laita n. 3 cm

3

 öl-

jyä sytytystulpan reikään. Kierrä moot-

toria ilman sytytystulppaa useita

kierroksia. Kierrä sytytystulppa paikoil-

leen.



Puhdista lakaisukone sisä- ja ulkopuo-

lelta.



Pysäytä lakaisukone tasaiselle pinnal-

le.



Pysäköi laite suojattuun ja kuivaan

paikkaan.



Varmista, että lakaisukone pysyy pai-

koillaan.



Irrota akun liittimet.



Lataa akku n. 2 kuukauden välein.



Laitteesta on sammutettava virta ja virta-

avain on poistettava virtalukosta ennen

laitteen huoltamista ja puhdistamista, osi-

en vaihtamista sekä muuntamista toisen-

laista toimintaa varten.



Akku on kytkettävä irti ennen sähkölaittei-

siin kohdistuvien töiden suorittamista.

–

Laitteen korjaustöitä saa suorittaa vain

valtuutetut asiakaspalvelupisteet tai ky-

seisen alan ammattihenkilöt, jotka tun-

tevat voimassaolevat

turvallisuussäädökset.

–

Siirrettävien, ammattikäyttöön tarkoitet-

tujen laitteiden käytössä on noudatetta-

va laitteita koskevia

turvallisuusmääräyksiä.

–

Käytä ainoastaan laitteessa olevia tai

käyttöohjeissa ilmoitettuja lakaisuteloja/

sivuharjoja. Muiden lakaisutelojen/sivu-

harjojen käyttö saattaa vaikuttaa turval-

lisuuteen.

–

Laitteessa oleva akku on huoltovapaa.

Varo

Vaurioitumisvaara! Laitteen puhdistukseen

ei saa käyttää vesiletkua tai korkeapaine-

pesuria (oikosulkuvaara tai muu vaurioitu-

misvaara).

Älä käytä aggressiivisia ja hankaavia puh-

distusaineita.



Vaara

Loukkaantumisvaara! Käytä pölynsuoja-

maskia ja suojalaseja.



Avaa laitekansi.



Puhalla laite puhtaaksi paineilmalla.



Puhdista laite kostealla, miedolla pesu-

lipeällä kostutetulla liinalla.



Sulje laitekupu.



Puhdista laite kostealla, miedolla pesu-

lipeällä kostutetulla liinalla.

Noudata tarkastuslistaa!

Huomautus:

 Käyttötuntilaskuri osoittaa

huoltojen ajankohdan.

Huomautus:

 Kaikki asiakkaan tehtäviin

kuuluvat huolto- ja ylläpitotyöt on annettava

koulutetun ammattihenkilön tehtäväksi.

Tarvittaessa voi aina käyttää Kärcher-

myyntiliikkeen huoltopalveluja.

Huomautus:

 Katso kuvaus luvusta Huolto-

työt.

Päivittäinen huolto:



Tarkasta moottorin öljytaso.



Tarkasta renkaiden ilmanpaine.



Tarkasta hydrauliikkaöljysäiliön täyttö-

määrä.



Tarkasta kaikkien ohjauselementtien

toiminto.



Tarkasta istuinkytkimen toiminta.

Viikoittainen huolto:



Tarkasta polttoainejärjestelmän tiiviys.



Tarkasta ilmansuodatin.



Tarkasta liikkuvien osien kevytkulkui-

suus.



Tarkasta tiivistyslistojen säätö ja kulu-

neisuus lakaisualueella.



Tarkasta pölynsuodatin ja puhdista tar-

vittaessa suodatinlaatikko.

Huolto 100 käyttötunnin välein:



Moottorin öljynvaihto (ensimmäinen

vaihto 20 käyttötunnin jälkeen).



Tarkasta sytytystulppa.



Tarkasta käyttöhihnojen kireys, kulu-

neisuus ja toiminto (kiilahihnat ja pyörö-

hihnat).



Puhdista ilmansuodatin.

Roskasäiliön tyhjennys

Laitteen kytkeminen pois päältä

Polttoainehanan sulkeminen

Kuljetus

Säilytys

Seisonta-aika Hoito ja huolto

Yleisiä ohjeita

Puhdistaminen

Laitteen sisäpuhdistus

Laitteen ulkoinen puhdistus

Huoltovälit

Asiakkaan suorittama huolto

152 FI



-

7

Huolto kulumisen jälkeen:



Vaihda tiivistyslistat uusiin.



Vaihda lakaisutela uuteen.



Vaihda sivuharja uuteen.

Huomautus:

 Takuun voimassaolo edellyt-

tää, että valtuutettu Kärcher -asiakaspalve-

lu suorittaa kaikki takuuaikana

ajankohtaiset huolto- ja kunnossapitotyöt

huoltovihkon mukaisesti.

Huolto 20 käyttötunnin jälkeen:



Ensimmäisen tarkastuksen suoritus.

Huolto 100 käyttötunnin välein



Anna suorittaa tarkastuslistan mukaiset

huoltotyöt.

Huolto 200 käyttötunnin välein



Anna suorittaa tarkastuslistan mukaiset

huoltotyöt.

Huolto 300 käyttötunnin välein



Anna suorittaa tarkastuslistan mukaiset

huoltotyöt.



Vaara

Loukkaantumisvaara!

Sammuttamisen jälkeen moottorin jälki-

käynti kestää n. 3 - 4 sekuntia. Tänä aikana

on oltava ehdottomasti kaukana käyttöalu-

eesta.

Palovammavaara!

Anna laitteen riittävästi jäähtyä ennen kaik-

kia huolto- ja korjaustöitä.

Varo

Huolehdi, ettei moottoriöljyä, polttoöljyä,

dieseliä tai bensiiniä pääse valumaan luon-

toon. Suojaa pohja ja hävitä jäteöljy ympä-

ristöystävällisesti.



Pysäytä lakaisukone tasaiselle pinnalle.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Anna laitteen jäähtyä riittävästi.

Tiettyjä huoltotöitä varten (esim. akun vaih-

to) on tarpeen, että takaosan verhoilu pois-

tetaan.



Avaa laitekansi.

1 Imupuhallinletkun ruuvit

2 Takaosaverhoilun ruuvit



Löysää imupuhallinletkun 2 ruuvia vedä

imuletku irti.



Avaa takaosaverhoilun kaikki 6 ruuvia,

vasemmalta, oikealta ja takaa.



Sulje laitekupu.

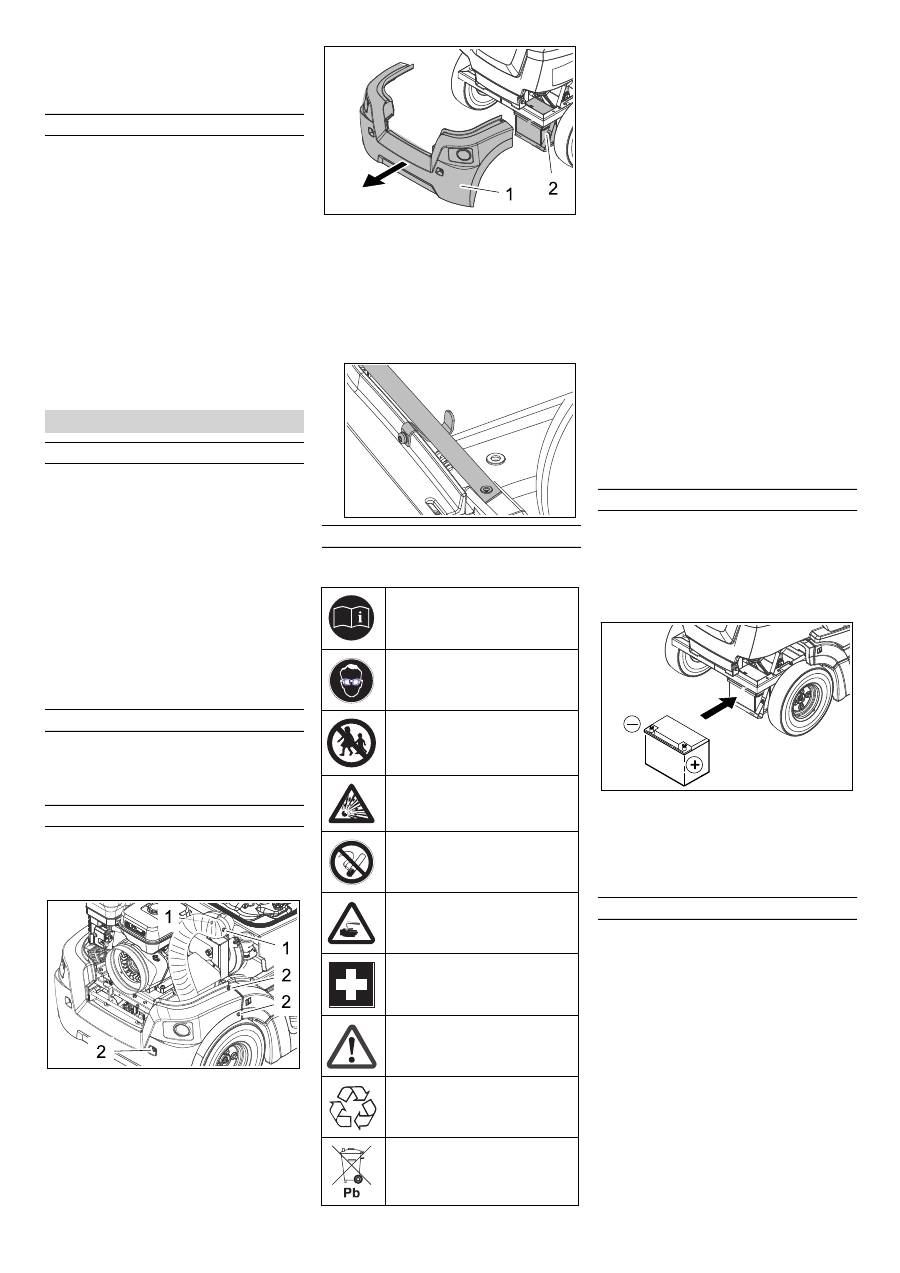

1 Takaosan verhous

2 Akku



Poista taaksepäin takaosan verhous

yhdessä imupuhallinletkun kanssa.



Kun asetat peräverhoilun paikalleen,

varmista, että kiinnityshihna on aina

peltikulman yläpuolella.

Huomioi akkujen käsittelyssä ehdottomasti

seuraavat varoitukset:



Vaara

Räjähdysvaara! Älä laita työkaluja tai vas-

taavia akun päälle, ts. ei napojen eikä ken-

noliitosten päälle.



Vaara

Loukkaantumisvaara! Elä päästä koskaan

haavoja kosketukseen lyijyn kanssa. Puh-

dista aina kädet lopetettuasi akkuun koh-

distuvat työt.



Vaara

Palo- ja räjähdysvaara!

–

Tupakointi ja avotulen käyttö ovat kiel-

lettyjä.

–

Tilojen, joissa akkuja ladataan, on olta-

va kunnolla läpituuletetut, koska akkuja

ladattaessa kehittyy räjähtäviä kaasuja.



Vaara

Syöpymisvaara!

–

Huuhtele happoruiskeet silmistä tai

iholta runsaalla puhtaalla vedellä.

–

Mene sen jälkeen välittömästi lääkärin

hoidettavaksi.

–

Pese happoruiskeen saaneet vaatteet

vedellä.

–

Vaihda vaatteet.



Poista takaosan verhous.

Katso lukua "Huoltotyöt/Takaosan ver-

houksen poistaminen".



Aseta akku jalustaan.

Huomautus

: Huomioi asennussuunta

napojen mukaisesti!



Liitä napaliitin (punainen kaapeli) plus-

napaan (+).



Liitä napaliitin miinusnapaan (-).

Huomautus:

 Tarkasta, että akun navat ja

napaliittimet on suojattu riittävästi napasuo-

jarasvalla.



Vaara

Loukkaantumisvaara! Noudata turvalli-

suusmääräyksiä akkujen käsittelyssä.

Noudata latauslaitteen valmistajan käyttö-

ohjetta.



Vaara

Lataa akkua vain soveltuvalla latauslait-

teella.



Irrota akun liittimet.



Liitä latauslaitteen plusnapakaapeli

akun plusnapaliitäntään.



Liitä latauslaitteen miinusnapakaapeli

akun miinusnapaliitäntään.



Liitä virtapistoke ja kytke latauslaite

päälle.

Huomautus:

 Kun akku on ladattu, irroita

laturi ensin verkosta ja vasta sitten akusta.

Asiakaspalvelun suorittama huolto

Huoltotoimenpiteet

Yleiset turvaohjeet

Esivalmistelu

Takaosan verhoilun poisto

Akkua koskevat turvaohjeet

Huomioi ohjeet, jotka ovat akun

päällä, käyttöohjeessa ja ajo-

neuvon käyttöohjeessa!

Käytä silmäsuojusta!

Pidä lapset loitolla haposta ja

akuista!

Räjähdysvaara!

Avotuli, kipinät ja tupakointi

kielletty!

Syöpymisvaara!

Ensiapu!

Varoitus!

Hävittäminen!

Älä heitä akkua jäteastiaan!

Akun asennus ja liitäntä

Akun lataaminen

153 FI

     -

8



Poista takaosan verhous.



Irrota napaliitin miinusnavasta (-).



Irrota napaliitin plusnavasta (+).



Nosta akku kannattimestaan.



Käytetyt akut on hävitettävä ympäris-

töystävällisesti EU-direktiivin 91/157

ETY tai kulloistenkin paikallisten mää-

räysten mukaisesti.



Pysäytä lakaisukone tasaiselle pinnalle.



Liitä ilmanpaineen tarkastuslaite ren-

gasventtiiliin.



Tarkasta ilmanpaine, tarvittaessa kor-

jaa paine.

Sallittu rengaspaine, katso lukua Tekni-

set tiedot.



Pysäytä lakaisukone tasaiselle pinnalle.



Vedä virta-avain pois.



Tarkasta, että alusta on vakaa. Varmis-

ta, että laite pysyy paikoillaan.



Aseta tunkki etu- tai takapyörän vastaa-

vaan kiinnityskohtaan.

Ohje

Käytä sopivaa tavallista tunkkia.



Löysää pyörän muttereita/pultteja n. 1

kierros.

Takapyörän vaihtaminen



Kohota hieman kyseisen puolen roska-

säiliötä ja vedä se ulos.



Nosta laite tunkilla.



Kierrä rengasmutterit/rengaspultit ulos

ja poista ne.



Irrota rengas.



Anna ammattiliikkeen suorittaa rikkinäi-

sen pyörän korjaus.



Aseta pyörä paikalleen ja kierrä rengas-

mutterit/rengaspultit paikoilleen vastee-

seen asti ja kiristä kevyesti.



Laske laite tunkilla.



Kiristä rengasmutterit/rengaspultit vaa-

dittavaan vääntömomenttiin.



Työnnä roskasäiliö sisään ja lukitse se.

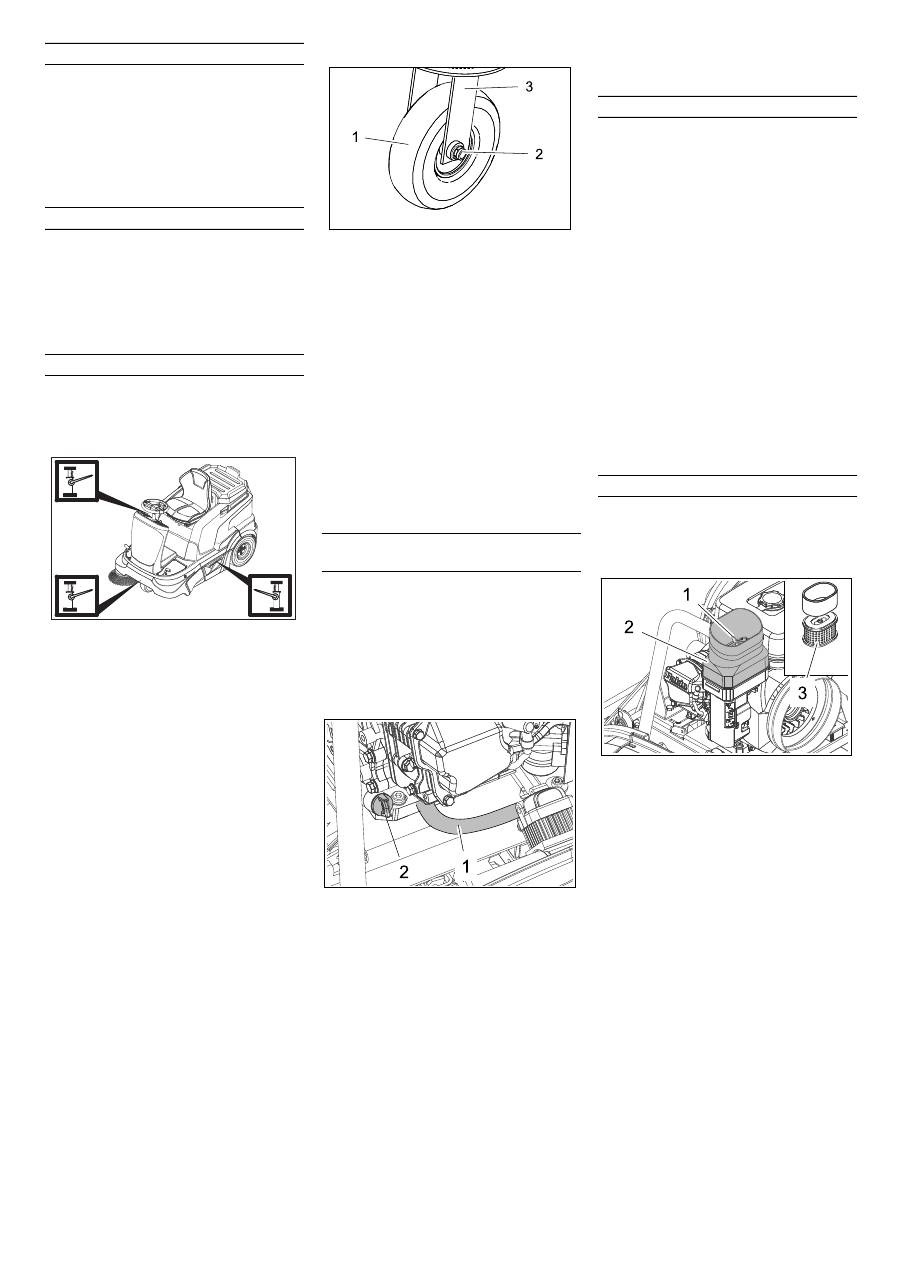

Etupyörän vaihtaminen

1 Etupyörä

2 Mutteri

3 Aufnahme



Nosta laite tunkilla.



Löysää pyöränakselin  molempia mut-

tereita 1-2 kierrosta. Käytä löysättäes-

sä, jos tarpeen toista ruuviavainta

vastaanpitämiseen.



Poista pyörä yhdessä akselin kanssa.



Anna ammattiliikkeen suorittaa rikkinäi-

sen pyörän korjaus.



Kiinnitä korjattu etupyörä akseleineen

muttereilla paikalleen.



Laske laite tunkilla.



Vaara

Kuumien pintojen aiheuttama palovamma-

vaara!



Anna moottorin jäähtyä.



Tarkasta moottorin öljytaso aikaisin-

taan 5 minuuttia moottorin sammutta-

misen jälkeen.



Avaa laitekansi.

1 Öljynpoistoletku

2 Öljynmittaustikku



Kierrä öljynmittatikku ulos.



Pyyhi öljynmittatikku puhtaaksi ja työn-

nä se taas sisään (älä kierrä sisään).



Vedä öljynmittatikku uudelleen ulos ja

lue siitä öljynpinnan taso.

–

Öljytason on oltava "MIN"- ja "MAX"-

merkkien välissä.

–

Jos öljyn pinta on „MIN"-merkin alapuo-

lella, moottoriöljyä on lisättävä.

–

Älä täytä öljyä yli „MAX"-merkin.



Kaada moottoriöljy öljyntäyttöaukkoon.

Huomautus

: Käytä moottoriöljyn täyt-

tämiseen apuvälinettä, kuten taivutet-

tua täyttösuppiloa tai

öljynvaihtopumppua 6.491-538.

Katso öljylaatu luvusta Tekniset tiedot.



Odota vähintään 5 minuuttia.



Jos öljymäärä on oikea kierrä mittatikku

paikalleen.



Vaara

Kuuman öljyn aiheuttama palovammavaa-

ra!



Anna moottorin jäähtyä.



Avaa laitekansi.



Varaa jäteöljyä varten noin 1 litran ve-

toinen astia.



Kierrä öljynpoistoletkun sulkutulppa irti

ja päästä öljy pois.



Ruuvaa sulkutulppa jälleen kiinni ja ki-

ristä se.



Kierrä öljynmittatikku ulos.



Kaada moottoriöljy öljyntäyttöaukkoon.

Katso öljylaatu ja täyttömäärä luvusta

Tekniset tiedot.



Odota vähintään 5 minuuttia.



Tarkasta moottorin öljytaso.



Jos öljymäärä on oikea kierrä mittatikku

paikalleen.



Jäteöljy viedään keräyspisteeseen.



Vaara

Kuumien pintojen aiheuttama palovamma-

vaara!



Anna moottorin jäähtyä.

1 Siipiruuvi

2 Ilmansuodatinkotelo

3 Suodatinpanos



Kierrä siipiruuvi irti.



Poista ilmansuodattimen kotelo.



Poista lamellisuodatin.



Puhdista ilmansuodatinkotelo sisäpuo-

lelta.



Puhdista tai vaihda suodatinelementti.



Aseta suodatinelementti paikalleen.



Aseta ilmansuodatinkotelo paikalleen ja

kiinnitä siipimutterilla.

Akun poistaminen

Renkaiden ilmanpaineen tarkastus

Renkaan vaihto

Kiristysmomentti (Nm).

56 Nm

Kiristysmomentti (Nm).

56 Nm

Moottorin öljytason tarkastus ja öljyn li-

sääminen

Moottoriöljyn vaihto

Ilmansuodattimen vaihto

154 FI



-

9

Varo

Loukkaantumisvaara! Älä vedä käsin syty-

tystulpan pistoketta irti.

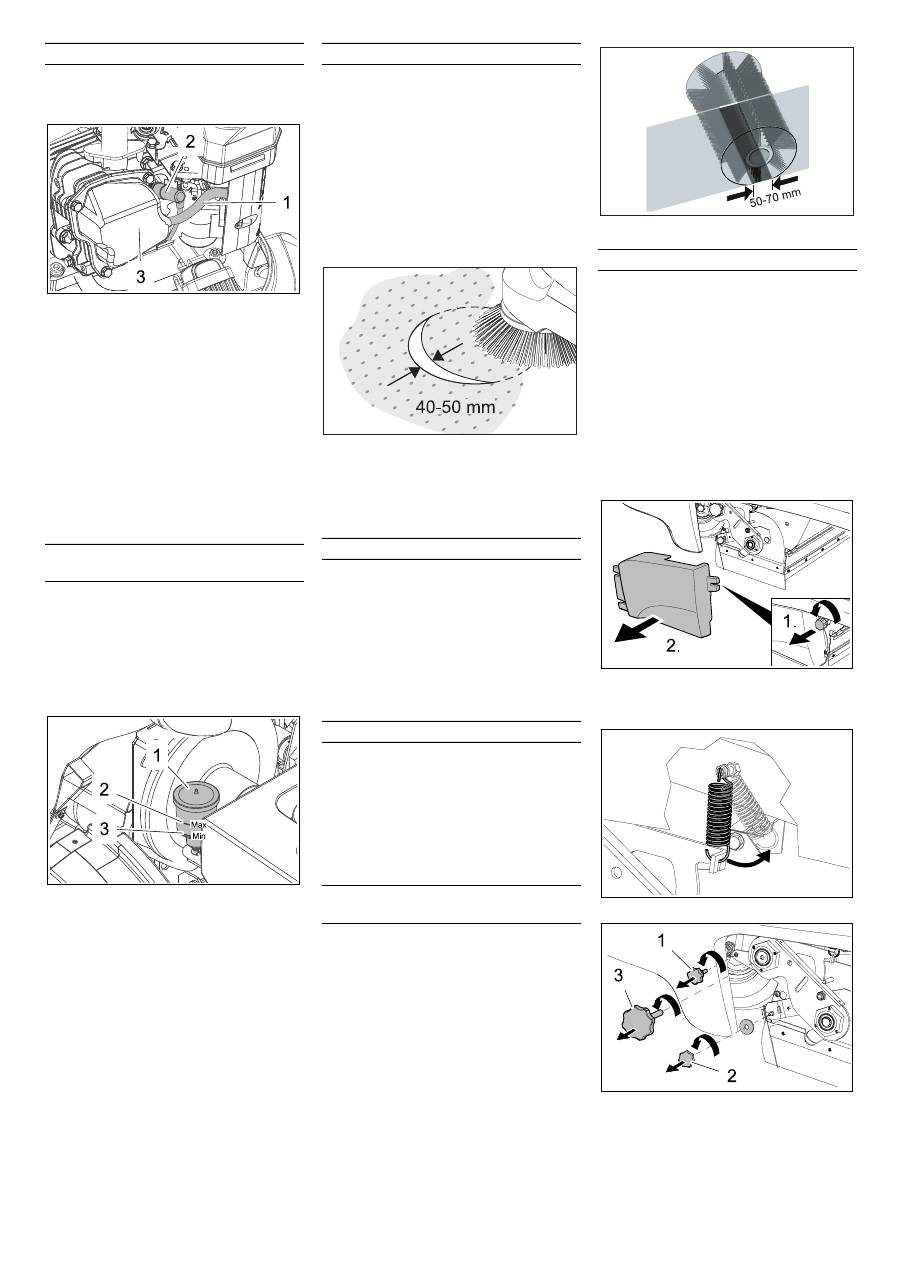

1 Alipainejohto

2 Sytytystulpan pistoke

3 Kotelo



Vedä alipainejohto pois kotelosta.



Vedä sytytystulpan pistoke irti, käytä

sen vetämiseen soveliasta työkalua/

pihtiä.



Kierrä sytytystulppa ulos ja puhdista.



Kierrä puhdistettu tai uusi sytytystulppa

sisään.



Liitä sytytystulpan pistoke.



Pistä alipaineletku jälleen takaisin kote-

loon.



Vaara

Kuumien pintojen aiheuttama palovamma-

vaara!

Varo

Tarkastus tehdään vain, kun moottori on

kuuma.



Avaa laitekansi.

1 Tasaussäiliö

2 MAX-öljymäärä.

3 MIN-öljymäärä.



Trkasta tasaussäiliössä olevan öljyn

pinnantaso.



Öljyn pinnantason on oltava "Max"- ja

"Min"-merkkien välissä.



Hydrauliikkaöljyn ollessa vähissä:

Poista tasaussäiliön kansi ja lisää hyd-

raulikkaöljyä.

Katso öljylaatu luvusta Tekniset tiedot.



Sulje kansi.



Tarkasta renkaiden ilmanpaine.



Nosta sivuharjat ylös.



Aja lakaisukone tasaisella ja sileälle

pohjalle, joka on selvästi pölyn tai liidun

peittämä.



Laske sivuharjat alas ja anna niiden

pyöriä hetken aikaa.



Nosta sivuharjat ylös.



Aja laite taaksepäin pois.



Pysäytä lakaisukone tasaiselle pinnalle.



Tarkasta lakaisupeili.

Lakaisupeilin leveyden tulee olla 40 - 50 cm.

Huomautus:

 Sivuharjan kelluvan laake-

roinnin ansiosta lakaisupeili säätyy auto-

maattisesti, kun lakaisupeilien harjakset

ovat kuluneet. Jos sivuharja on kulunut liian

paljon, se vaihdettava uuteen.



Pysäytä lakaisukone tasaiselle pinnalle.



Aseta ohjelmakytkin asentoon 1 (Ajami-

nen). Sivuharja nostetaan.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Irrota alapuolen 3 kiinnitysruuvia.



Poista sivuharja.



Aseta uusi sivuharja vääntiöineen pai-

kalleen ja ruuvaa kiinni.



Pysäytä lakaisukone tasaiselle pinnalle.



Aseta ohjelmakytkin asentoon 1 (Ajami-

nen). Lakaisutela nostetaan.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Varmista kiilalla, että laite pysyy paikoil-

laan.



Poista nauhat tai narut lakaisutelasta.

Huomautus:

 Lakaisutelan kelluvan laake-

roinnin ansiosta lakaisupeili säätyy auto-

maattisesti, kun harjakset kuluvat. Jos

lakaisutelan harjakset ovat kuluneet liikaa,

vaihda lakaisutela uuteen.



Aseta ohjelmakytkin asentoon 1 (Ajami-

nen). Lakaisutela ja sivuharjat noste-

taan.



Aja lakaisukone tasaisella ja sileälle

pohjalle, joka on selvästi pölyn tai liidun

peittämä.



Laske lakaisutela ja anna telan vähän

aika pyöriä.



Nosta lakaisutela.



Paina poljinta karkealikaläpän nosta-

mista varten ja pidä poljin painettuna.



Aja laite taaksepäin pois.

Lakaisupeilin muodon tulee olla tasaisen suora-

kulmio, joka on 50-70 mm leveä.

Vaihto on tarpeen, jos lakaisutulos huono-

nee silmin nähden harjasten kulumisen

myötä.



Pysäytä lakaisukone tasaiselle pinnal-

le.



Aseta ohjelmakytkin asentoon 1 (Ajami-

nen). Lakaisutela nostetaan.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Varmista kiilalla, että laite pysyy paikoil-

laan.



Kohota hieman vasemman puolen ros-

kasäiliötä ja vedä se ulos.



Irrota vasemman sivuverhouksen kiin-

nitysruuvi.



Irrota sivuverhous.



Irrota vetojousi.

1 Alipainerasian kiinnitysruuvi

2 Karkealikaläpän kiinnitysmutteri

3 Lakaisutelan kannatusvivuston ruuvi

Sytytystulpan puhdistus tai vaihto

Hydrauliikkaöljyn määrän tarkastaminen

ja hydrauliikkaöljyn lisääminen

Sivuharjan lakaisupeilin tarkastus

Sivuharjan vaihto

Lakaisutelan tarkastus

Lakaisutelan lakaisupeilin (maahankos-

ketuspinnan) tarkastus

Lakaisutelan vaihto

155 FI

     -

10



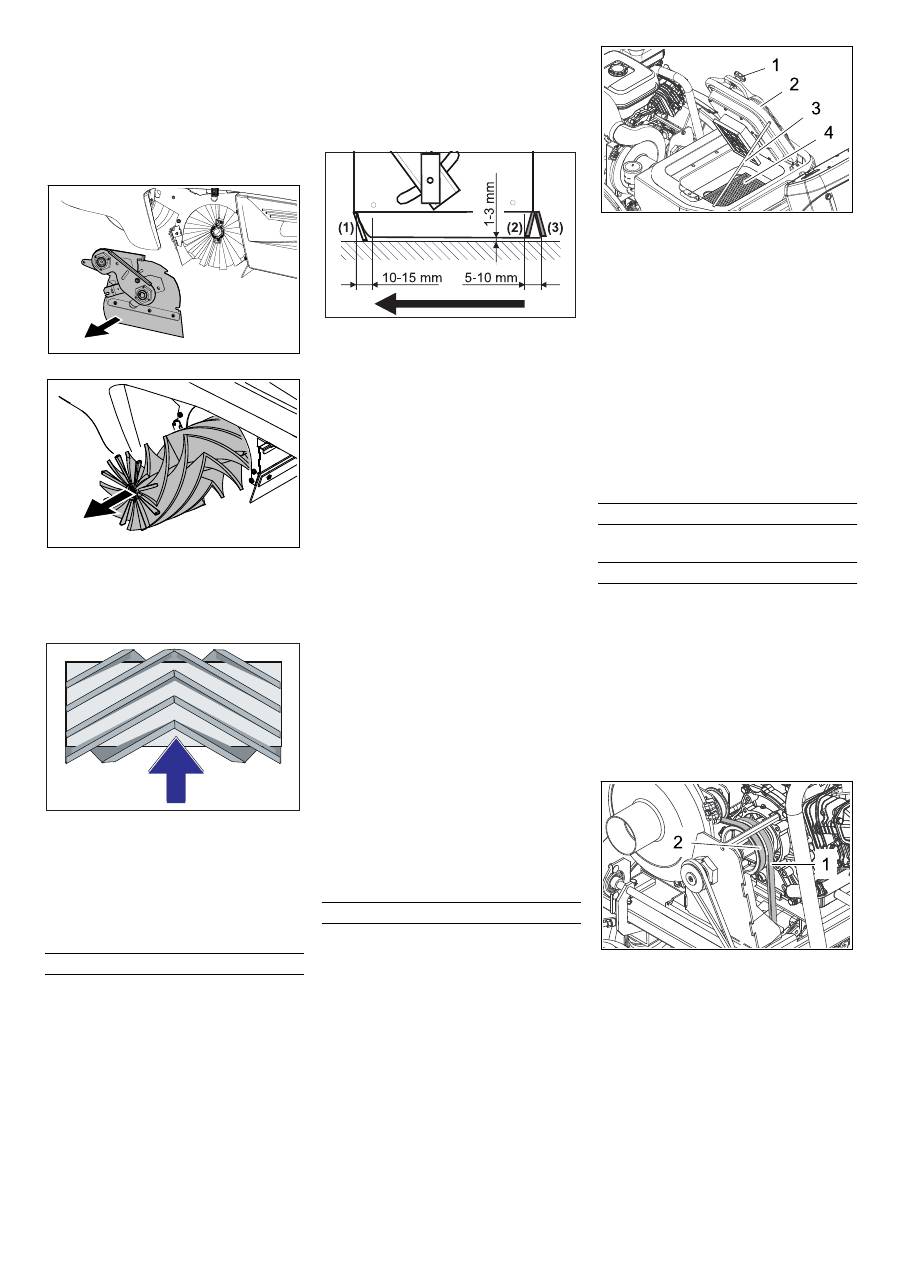

Irrota alipainerasian kiinnitysruuvi ja va-

pauta vipu.



Irrota karkealikaläpän kiinnitysmutteri ja

poista karkealikaläppä.



Kierrä ruuvi ulos lakaisutelan vipuvar-

resta.



Työnnä lakaisutelan peitettä vasem-

malle ja poista se.



Poista lakaisutela.



Työnnä uusi lakaisutela lakaisutelalaa-

tikkoon ja liitä se käyttötappiin.

Huomautus:

 Kun asennat uutta lakai-

sutelaa paikalleen, huomioi harjassar-

jan oikea sijainti.

Lakaisutelan asennuspaikka ajosuuntaan



Asenna lakaisutelan suojus.



Kierrä kiinnitysruuvit ja -mutterit kiinni.



Kiinnitä vetojousi paikalleen.



Ruuvaa sivuverhous kiinni.



Työnnä roskasäiliöt molemmilla puolilla

sisään ja lukitse ne.



Pysäytä lakaisukone tasaiselle pinnalle.



Aseta ohjelmakytkin asentoon 1 (Ajami-

nen). Lakaisutela nostetaan.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Varmista kiilalla, että laite pysyy paikoil-

laan.



Kohota molemmilla puolilla roskasäiliö-

tä ja vedä ne ulos.



Irrota sivuverhousten kiinnitysruuvit

molemmilla puolilla.



Irrota sivuverhoukset.



Etumainen tiivistyslista



Löysää etumaisen tiivistyslistan (1) kiin-

nitysmutterit hieman, vaihtoa varten ir-

rota mutterit.



Ruuvaa uusi tiivistyslista kiinni, mutta

älä kiristä muttereita vielä.



Suorista tiivistyslista.



Säädä tiivistyslistan etäisyys lattiasta

siten, että sen alareuna kääntyy 10-15

mm taaksepäin.



Kiristä mutterit.



Kumilista



Jos tiivistyslista on kulunut, vaihda se

uuteen.



Irrota kumilistan (2) kiinnitysmutterit.



Ruuvaa uusi kumilista kiinni.



Takimmainen tiivistyslista



Säädä tiivistyslistan etäisyys lattiasta

siten, että se 5 -10 mm jälkeen kääntyy

taaksepäin.



Jos tiivistyslista on kulunut, vaihda se

uuteen.



Ruuvaa taaimmaisen tiivistyslistan (3)

kiinnitysmutterit irti.



Ruuvaa uusi tiivistyslista kiinni.



Sivuttaiset tiivistyslistat



Löysää sivuttaisen tiivistyslistan (1)

kiinnitysmutterit hieman, vaihtoa varten

irrota mutterit.



Ruuvaa uusi tiivistyslista kiinni, mutta

älä kiristä muttereita vielä.



Säädä etäisyys lattiasta asettamalle lis-

tan alle 1-3 mm vahvuinen aluslevy.



Suorista tiivistyslista.



Kiristä mutterit.



Ruuvaa sivuverhoukset kiinni.



Työnnä roskasäiliöt molemmilla puolilla

sisään ja lukitse ne.

몇

Varoitus

Käytä pölynsuojamaskia, kun teet suoda-

tinjärjestelmään kohdistuvia töitä. Noudata

hienopölyjen käsittelyä koskevia turvalli-

suusmääräyksiä.

Huomautus

: Ennen pölynsuodattimen ir-

rottamista, odota vähintään 1 minuutin

ajan, jotta pöly ehtii laskeutua.



Avaa laitekansi.

1 Ruuvi (2 kpl)

2 Kansi puhdistuslaitteineen

3 Tukitanko

4 Pölynsuodatin (poimusuodatin)

5 Imupuhallin



Irrota ruuvit.



Käännä kansi ylös ja varmista tukitan-

golla.



Poista pölysuodatin.



Tarkasta pölynsuodatin, puhdista tai

vaihda



Aseta puhdistettu tai uusi pölynsuoda-

tin paikalleen.



Sulje kansi.



Kiristä ruuvit.



Tarkasta ajoittain imupuhaltimen letku-

jen tiiviys ja oikea istuvuus.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Vaara

Sammuttamisen jälkeen moottorin jälki-

käynti kestää n. 3 - 4 sekuntia. Tänä aikana

on oltava ehdottomasti kaukana käyttöalu-

eesta.



Avaa laitekansi.



Tarkasta akselikäytön kiilahihnan (1) ja

imupuhaltimen kiilahihnan (2) kireys,

kuluneisuus ja mahdolliset vauriot.

Akselikäytön kiilahihna (1) ja imupuhaltimen kii-

lahihna (2)



Tarkasta käyttöhihnan (3) kireys, kulu-

neisuus ja eheys.

Tiivistyslistojen säätö ja vaihto

Pölynsuodattimen tarkastus/vaihto

Imupuhaltimen tarkastus

Käyttöhihnan tarkastus

156 FI



-

11

Käyttöhihna (3)



Tarkasta käyttöhihnan (4) kireys, kulu-

neisuus ja eheys.

Käyttöhihna (4)



Tarkasta sivuharjan pyöröhihnan (5) ki-

reys, kuluneisuus ja eheys.

Sivuharjan pyöröhihna (5).



Tarkasta lakaisutelakäytön kiilahihnan

(6) kireys, kuluneisuus ja eheys.



Kiristä tarvittaessa kiilahihnat kiristys-

ruuvilla.

Lakaisutelakäytön kiilahihna (6) ja säätöruuvi (7)

Ajo-ohjaus/elektroniikka on asennettu etu-

sivuverhouksen takana. Sulakkeen vaihta-

mista varten on poistettava

etusivuverhous.



Poista etuverhouksen kiinnitysruuvit.



Poista etuverhoilu.



Vaihda vialliset sulakkeet uusiin.

Huomautus:

 Sulakkeiden paikat katso

sisäpuoli. Käytä vain samanarvoisia su-

lakkeita.



Asenna etusivusuojus taas paikalleen.

Ajo-ohjaus/elektroniikan sulakkeiden

vaihto

F 1

Päävaroke

Kaapelikenkä

125 A

F 2

Piirilevy

7,5 A

F 3

Lataussäädin

15 A

F 4

Piirilevy

25 A

F 5

Pyörivä huomiovalo

(lisävaruste)

7,5 A

157 FI
