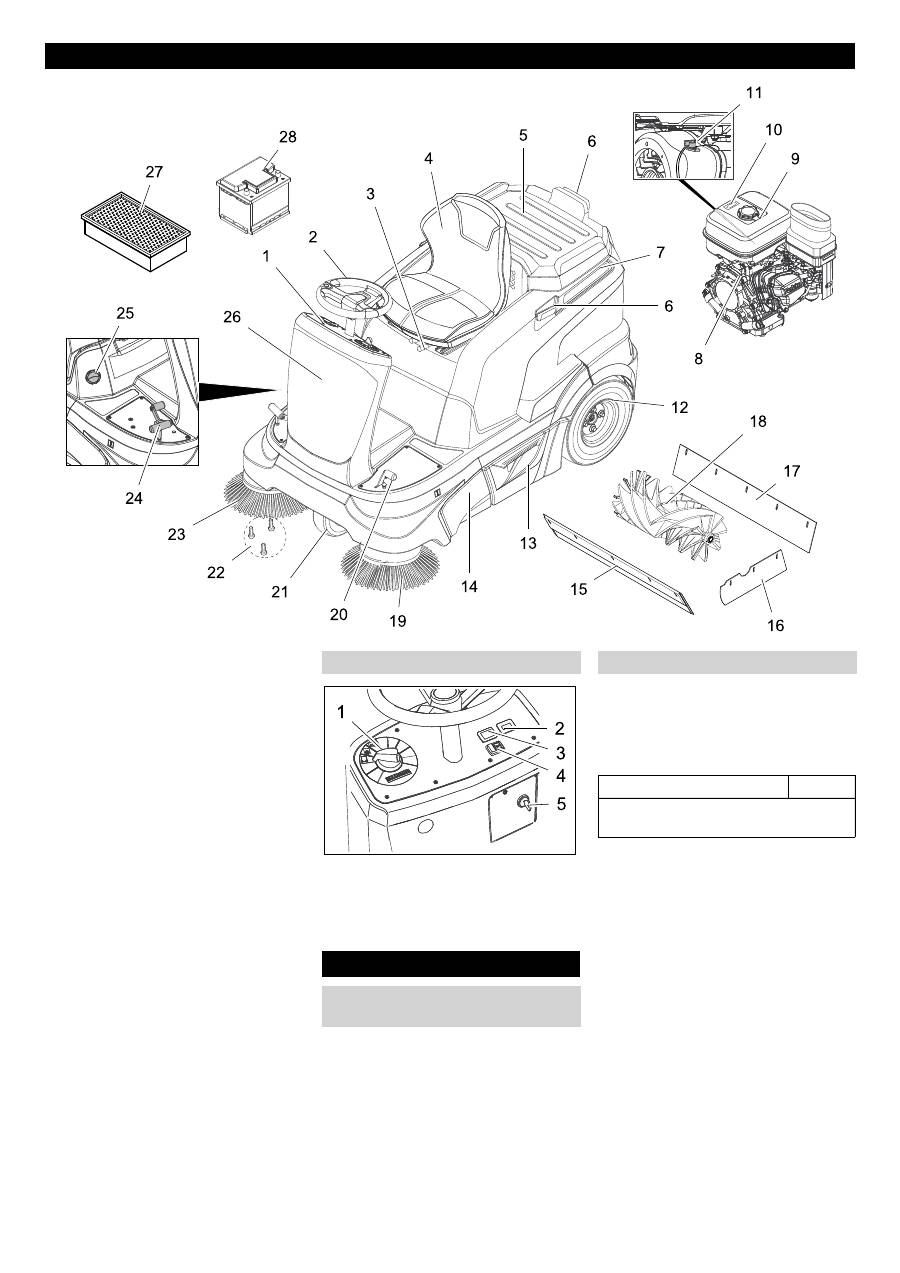

Karcher KM 90-60 R G Adv: Ohjaus- ja käyttölaitteet

-

3

1 Ohjauspaneeli

2 Ohjauspyörä

3 Istuimen säätövipu

4 Istuin (istuinkontaktikytkimellä)

5 Säilytystaso

6 Homebasen kannatinkisko

7 Pölysuoja

8 Bensiinimoottori

9 Polttoainesäiliö

10 Polttoainemittari

11 Stop-kytkin

12 Takapyörä

13 Roskasäiliö (molemmilla puolilla)

14 Pääsy lakaisutelaan

15 Etumainen tiivistyslista

16 Sivutiivistyslista

17 Takimmainen tiivistyslista

18 Lakaisutela

19 Vasen sivuharja (lisävaruste)

20 Poljin karkealikaläpän nosto/lasku

21 Etupyörä

22 Sivuharjan kiinnitys

23 Oikea sivuharja

24 Ajopoljin

25 Märkä-/kuivaläppä

26 Sulakkeet (etusivuverhouksen takana)

27 Pölynsuodatin (poimusuodatin)

28 Huoltovapaa akku

1 Ohjelmakytkin

2 Käyttötuntilaskin

3 Ei varattu

4 Äänitorvi

5 Käynnistysavain



Vaara

Puristukseenjäämisvaara laitekantta suljet-

taessa. Laske siksi laitekansi hitaasti alas.

Laitekansi on käännettävä ylös ennen käyt-

töönottoa, huoltoa tai säätötöitä.



Tartu laitekanteen edestä kiinni ja

käännä se istuimineen taaksepäin.



Varmistushihna pitää laitekanneen

taka-asennossa.



Vaara

Loukkaantumisvaara, vaurioitumisvaara!

Huomioi lastattaessa laitteen paino!

Älä käytä haarukkatrukkia lavalta purka-

mista varten, laite saattaa silloin vaurioitua.



Käytä lastaamiseen/purkamiseen so-

veltuvaa ramppia tai nosturia!



Jos laite on toimitettu kuormalavan

päällä, mukana olevista laudoista tulee

rakentaa alasajoramppi.

Menettele lavalta purkamisessa seuraa-

vasti:



Leikkaa muovinen pakkausnauha rikki

ja poista kalvo.



Liitä akku (katso luku Hoito ja huolto).



Irrota kiinnityssiteet kiinnitysvasteista.



Lavan neljä merkittyä pohjalautaa on

kiinnitetty ruuveilla. Ruuvaa nämä lau-

dat irti.



Laita laudat lavan reunalle. Kohdista

laudat siten, että ne on laitteen pyörien

edessä. Kiinnitä laudat ruuveilla.

Ohjaus- ja käyttölaitteet

Ohjauspaneeli

Ennen käyttöönottoa

Laitekannen avaaminen/

sulkeminen

Purkuohjeet

Tyhjäpaino (kuljetuspaino)

265 kg *

* Paino on vielä suurempi, jos lisävaruste-

sarjoja on asennettuna.

149 FI
