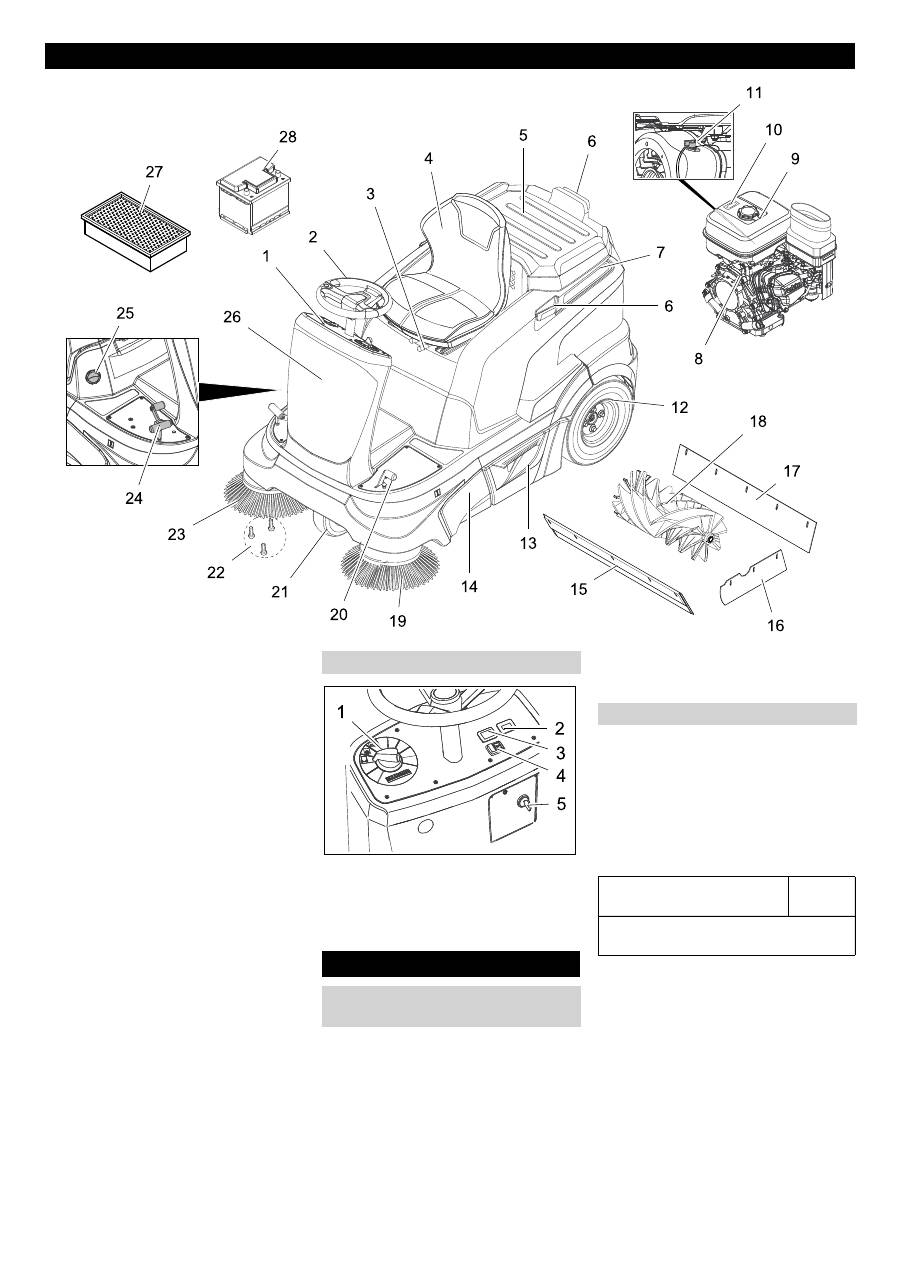

Karcher KM 90-60 R G Adv: Elementi di comando e di funzione

     -

4

1 Quadro di controllo

2 Volante

3 Leva di regolazione del sedile

4 Sedile (con interruttore contatto sedile)

5 Scomparto

6 Barra di supporto per Homebase

7 Cofano

8 Motore a benzina

9 Serbatoio carburante

10 Indicatore del serbatoio

11 Interruttore STOP

12 Ruota posteriore

13 Vano raccolta (su entrambi i lati)

14 Accesso al rullospazzola

15 Listello di tenuta anteriore

16 Listello di tenuta laterale

17 Listello di tenuta posteriore

18 Rullospazzola

19 Scopa laterale sinistra (opzione)

20 Pedale per sollevamento/abbassamen-

to serranda per lo sporco grossolano

21 Ruota anteriore

22 Fissaggio della spazzola laterale

23 Scopa laterale destra

24 Acceleratore

25 Cerniera bagnato/asciutto

26 Fusibili (rivestimento frontale posterio-

re)

27 Filtro antipolvere (filtro plissettato piat-

to)

28 Batteria priva di manutenzione

1 Selettore programmi

2 Contatore ore di funzionamento

3 Non occupato

4 Clacson

5 Chiave di accensione



Pericolo

Rischio di contusioni dovute alla chiusura

della copertura dell'apparecchio. Pertanto

abbassare lentamente la copertura dell'ap-

parecchio.

Prima di eseguire la messa in funzione,

manutenzione o lavori di regolazione è ne-

cessario aprire la calotta apparecchio.



Afferrare davanti la calotta apparecchio

e ribaltarla verso dietro insieme al sedi-

le.



Un nastro di fissaggio mantiene la ca-

lotta apparecchio nella posizione poste-

riore.



Pericolo

Rischio di lesioni, rischio di danneggiamen-

ti!

Osservare il peso dell'apparecchio al cari-

camento!

Non usare un carrello elevatore per scari-

care l'apparecchio in quanto potrebbe venir

danneggiato.



Per il caricamento dell'apparecchio, uti-

lizzare una rampa idonea o una gru!



Se l'apparecchio viene fornito su un

pallet, allora con le tavole allegate biso-

gna creare una rampa di discesa.

Procedere come segue:



Tagliare il nastro da imballo di plastica

e togliere la pellicola.



Collegare la batteria (vedi capitolo Cura

e manutenzione).



Togliere le fasce di chiusura sui punti di

appoggio.



Vi sono quattro assi contrassegnate sul

fondo del bancale che sono fissate con

viti. Svitare le assi.

Elementi di comando e di funzione

Quadro di controllo

Prima della messa in funzione

Apertura/Chiusura cofano

dell'apparecchio

Indicazioni per lo scarico

Peso a vuoto (peso di traspor-

to)

265 kg *

* Se sono installati kit di montaggio, il peso

è rispettivamente maggiore.

48 IT
