Karcher KM 90-60 R G Adv: Inbedrijfstelling



-

5



Leg de planken op de kant van de pal-

let. Plaats de planken zo, dat ze voor de

wielen van het apparaat liggen. Beves-

tig de planken met de schroeven.



De in de verpakking bijgevoegde bal-

ken voor ondersteuning van de helling

gebruiken.



Houten blokken voor het vastzetten van

de wielen verwijderen en onder de hel-

ling schuiven.



Apparaat over de zo verkregen helling

van de pallet duwen.

Het apparaat kan op 2 manieren bewogen

worden:

(1) Apparaat schuiven (zie veegmachine

zonder zelfaandrijving bewegen).

(2) Apparaat verrijden (zie veegmachine

met zelfaandrijving bewegen).



Gevaar

Verwondingsgevaar! Voor het inleggen

vande vrijloop moet het apparaat beveiligd

worden tegen wegrollen.



Apparaatkap openen.



Vrijloophefboom in de bovenste positie

laten vastklikken.

Instructie:

Wanneer de vrijloophef-

boom niet vastgeklikt kan worden, het

apparaat lichtjes naar voren en naar

achteren bewegen.

Stand vrijloophefboom omhoog - apparaat kan

verschoven worden (achteraanzicht)

Voorzichtig

Beschadigingsgevaar van de hydrostati-

sche asaandrijving!

Veegmachine slechts langzaam en kleine

eindjes verschuiven.

–

Rijaandrijving is buiten werking.

–

Remwerking is niet meer voorhanden.



Na het verschuiven van het apparaat de

vrijloophefboom in de onderste positie

laten vastklikken.



Apparaatkap sluiten.



Apparaatkap openen.



Vrijloophefboom in de onderste positie

laten vastklikken.

Stand vrijloophefboom omlaag - apparaat is rij-

klaar



Apparaatkap sluiten.

Instructie:

 Het apparaat is uitgerust met

een automatische parkeerrem die na het

uitzetten van de motor en bij het verlaten

van de stoel geactiveerd wordt.



Veegmachine op een egaal oppervlak

neerzetten.



Contactsleutel uitnemen.



Motoroliepeil controleren.



Vulpeil brandstoftank controleren op de

tankweergave.



Vulpeil van de hydraulische olie contro-

leren.



Zijbezems controleren.



Veegwals op slijtage en ingedraaide

banden controleren.



Veeggoedcontainer legen.



Luchtdruk banden controleren.



Zitcontactschakelaar op functionaliteit

controleren.



Controleren of stop-schakelaar op de

verbrandingsmotor in de stand „ON“

staat.

Instructie:

 Beschrijving zie hoofdstuk Re-

paraties en onderhoud.



Gevaar

Explosiegevaar!

–

Tank allen bij een uitgeschakelde mo-

tor.

–

Uitsluitend de in de gebruiksaanwijzing

aangegeven brandstof mag worden ge-

bruikt.

–

Niet in gesloten ruimtes tanken.

–

Roken en open vuur is verboden.

–

Let erop dat er geen brandstof op hete

oppervlakken komt.

1 Tanksluiting

2 Tankweergave

3 Brandstofkraan



Motor uitzetten.



Apparaatkap openen.



Vulpeil aflezen op de tankweergave.

Het rode bereik geeft het vulpeil aan.



Tankdop openen.



Trechter met filter gebruiken en aan-

brengen.



'Normale loodvrije benzine' tanken.

Tankvulling bij lege tank ca. 5 liter.



Overgelopen brandstof afvegen, trech-

ter verwijderen en tankdop sluiten.



Apparaatkap sluiten.

Voorzichtig

Beschadigingsgevaar van de aandrijving!

Voor elke rit garanderen dat de vrijloophef-

boom in de onderste stand staat.

Voorzichtig

De luchtaanzuigopeningen achter de

chauffeursstoel mogen niet afgedekt wor-

den. Er mogen geen voorwerpen naast of

achter de stoel neergelegd worden.

몇

Waarschuwing

Langere gebruiksduur van het apparaat

kan door de vibraties leiden tot doorbloe-

dingstoornissen in de handen.

Een algemeen geldende duur voor het ge-

bruik kan niet vastgelegd worden aange-

zien die afhangt van verschillende factoren:

–

persoonlijke neiging tot slechte door-

bloeding (vaak koude vingers, kriebe-

len van de vingers).

–

Stevig vasthouden hindert de doorbloe-

ding.

–

Ononderbroken werking is slechter dan

een werking met pauzen.

Bij een regelmatig, langdurig gebruik van

het apparaat en bij herhaaldelijk optreden

van die symptomen (bijvoorbeeld kriebelen

van de vingers, koude vingers) bevelen wij

een medisch onderzoek aan.



Hefboom stoelverstelling naar binnen

trekken.



Stoel verschuiven, hefboom loslaten en

vastzetten.



Door vooruit- en terugbewegen van de

stoel controleren of hij vast zit.

Veegmachine zonder

zelfaandrijving bewegen

Veegmachine met zelfaandrijving

bewegen

Inbedrijfstelling

 Algemene aanwijzingen

Vóór de start/veiligheidscontrole

Onderhoudswerkzaamheden

Tanken

Werking

Chauffeursstoel instellen

64 NL

     -

6

Instructie:

 De max. toegelaten lading van

het aflegvlak bedraagt 20 kg.



Er moet voor een veilige bevestiging

van de lading gezorgd worden.

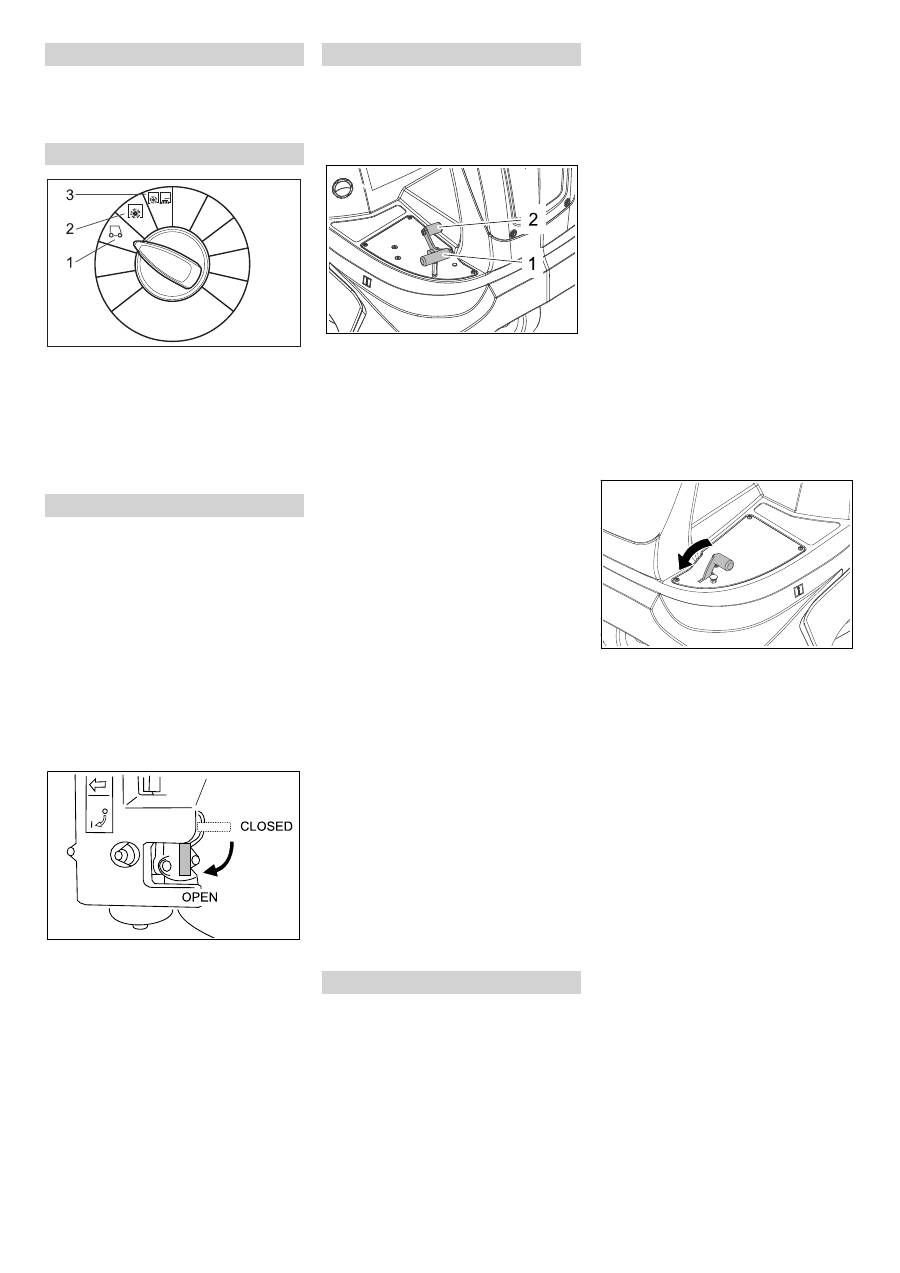

1 Rijden

Naar gebruiksplaats rijden.

Veegrol en zijbezems zijn opgeheven.

2 Vegen met veegrol

Veegrol wordt neergelaten.

3 Vegen met keerrol en zijbezems

Keerrol en zijbezems worden neergela-

ten.

Instructie:

 Het apparaat is uitgerust met

van een zitcontactschakelaar. Bij het verla-

ten van de chauffeursstoel wordt het appa-

raat uitgeschakeld.

Instructie:

 Indien de zitcontactschakelaar

het apparaat uitgeschakeld heeft, contact-

sleutel op “0“ draaien om te verhinderen

dat de batterij ontlaadt.



Apparaatkap openen.



Controleren of stop-schakelaar op de

verbrandingsmotor in de stand „ON“

staat.



Brandstoftoevoer openen.



Apparaatkap sluiten.



Op de chauffeursstoel plaatsnemen.



Rijpedaal NIET gebruiken.



Programmaschakelaar op markering 1

(rijden) zetten.



Contactsleutel boven stand 1 uitdraai-

en.



Is het apparaat gestart, dan contact-

sleutel loslaten.

Instructie:

 De startmotor nooit langer dan

10 seconden gebruiken. Voor het opnieuw

gebruiken van de startmotor minstens 10

seconden wachten.

Voorzichtig

Gaspedaal altijd voorzichtig en langzaam

induwen. Niet schokkend van achteruit-

naar vooruitrijden omschakelen en omge-

keerd.

1 Rijpedaal "vooruit"

2 Rijpedaal "achteruit"



Gaspedaal "vooruit" langzaam indruk-

ken.



Gevaar

Gevaar voor verwonding! Bij het achteruit-

rijden mogen derden niet in gevaar ge-

bracht worden, eventueel aanwijzingen

laten geven.



Gaspedaal "achteruit" langzaam in-

drukken.

–

Met de rijpedalen kan de rijsnelheid

traploos geregeld worden.

–

Vermijd schokkerig gebruik van het pe-

daal, omdat de hydraulische installatie

anders beschadigd kan raken.

–

Bij capaciteitsafname op hellingen het

rijpedaal zachtjes terugnemen.



Rijpedaal loslaten, het apparaat remt

zelf en blijft staan.

Voorzichtig

Er mag niet over voorwerpen of vrijstaande

hindernissen gereden worden; deze mo-

gen ook niet verschoven worden.



Vaste hindernissen tot 5 cm kunnen

langzaam en voorzichtig bereden wor-

den.



Vaste hindernissen van meer dan 5 cm

mogen enkel met een geschikt platform

bereden worden.



Gevaar

Gevaar voor verwonding! Bij geopende

grofvuilklep kan de veegwals stenen of split

naar voren wegslingeren. Erop letten, dat

geen mensen, dieren of voorwerpen in ge-

vaar gebracht worden.

Voorzichtig

Geen pakbanden, draden of soortgelijk ma-

teriaal opvegen; dit kan leiden tot een be-

schadiging van het veegmechanisme.

Voorzichtig

Om een beschadiging van de vloer te ver-

mijden de veegmachine niet ter plaatse ge-

bruiken.

Instructie:

 Om een optimaal reinigingsre-

sultaat te krijgen, moet de rijsnelheid aan

de omstandigheden aangepast worden.

Instructie:

 Tijdens het gebruik moet het

veeggoedreservoir op gezette tijden gele-

digd worden.

Instructie:

 Bij oppervlaktereiniging alleen

veegrol laten zakken.

Instructie:

 Bij reiniging van zijranden ook

de zijbezems laten zakken.



Programmaschakelaar op markering 2

zetten. Veegrol wordt neergelaten.

Instructie:

 Keerrol start automatisch.

Instructie:

 Voor het opvegen van grotere

deeltjes tot een hoogte van 50 mm, bv. si-

garettenpakjes, moet de grofvuilklep kort

opgeheven worden.

Grofvuilklep opheffen:



Pedaal grofvuilklep naar voren drukken

en vastgedrukt houden.



Voor het legen voet van het pedaal nemen.

Instructie:

 Alleen bij volledig naar be-

neden gelaten grofvuilklep ist een opti-

maal reinigingsresultaat te bereiken.



Programmaschakelaar op markering 3

zetten. Zijbezems evenals keerrol wor-

den neergelaten.

Instructie:

 Veegrol en zijbezems lopen

automatisch aan.



Nat-/droogklep sluiten.



Nat-/droogklep openen.

Instructie:

 Op die manier wordt een

verstopping van het filtersysteem ver-

meden.



Nat-/droogklep openen.

Instructie:

 De filter wordt zo tegen

vochtigheid beschermd.

Het apparaat beschikt over een automati-

sche filterreiniging.

De reiniging gebeurt automatisch alle ca.

15 seconden. Daarbij is een kort blaasge-

luid hoorbaar.



De ingebouwde stoffilter regelmatig op

verontreiniging controleren. Een te

sterk verontreinigde of defecte filter ver-

vangen.

Aflegvlak

Programma's selecteren

Apparaat starten

Brandstofkraan openen

Apparaat inschakelen

Apparaat verrijden

Vooruit rijden

Achteruit rijden

Rijgedrag

Remmen

Over hindernissen heen rijden

Veegbedrijf

Vegen met keerrol

Vegen met opgeheven grofvuilklep

Vegen met zijbezems

Droge bodem vegen

Vezelachtig en droog keergoed (bv.

droog gras, stro) opvegen

Vochtige of natte bodem vegen

Filterreiniging

65 NL
