Karcher Autolaveuse BR 55-40 RS Bp Pack: Transport Entreposage Entretien et maintenance

     -

6



Comprimer l'extrémité du flexible et

l'abaisser au-dessus du dispositif d'éli-

mination.



Régler l'intensité du jet d'eau en com-

primant l'extrémité du flexible.



Pivoter la partie supérieure de l'appareil

vers l'avant.



Nettoyer le flotteur et contrôler la mobi-

lité de la sphère de flotteur.



Rincer le réservoir d'eau sale à l'eau propre.



Nettoyer la partie intérieure de la partie

supérieure de l'appareil.



Presser le flexible d'eau sale dans le

support se trouvant sur l'appareil.



Sortir le flexible de vidange pour l'eau

propre du dispositif de maintien et l'abais-

ser au-dessus d'un collecteur approprié.



Vider le détergent.



Retirer le couvercle du réservoir d'eau

propre.



Rincer le réservoir d'eau propre à l'eau

claire (maximum 60° C).

Attention

Risque d'endommagement du réservoir

d'eau propre, des valves et des joints. Ne

jamais laisser la solution de nettoyage

dans le réservoir d'eau propre après la fin

du service.



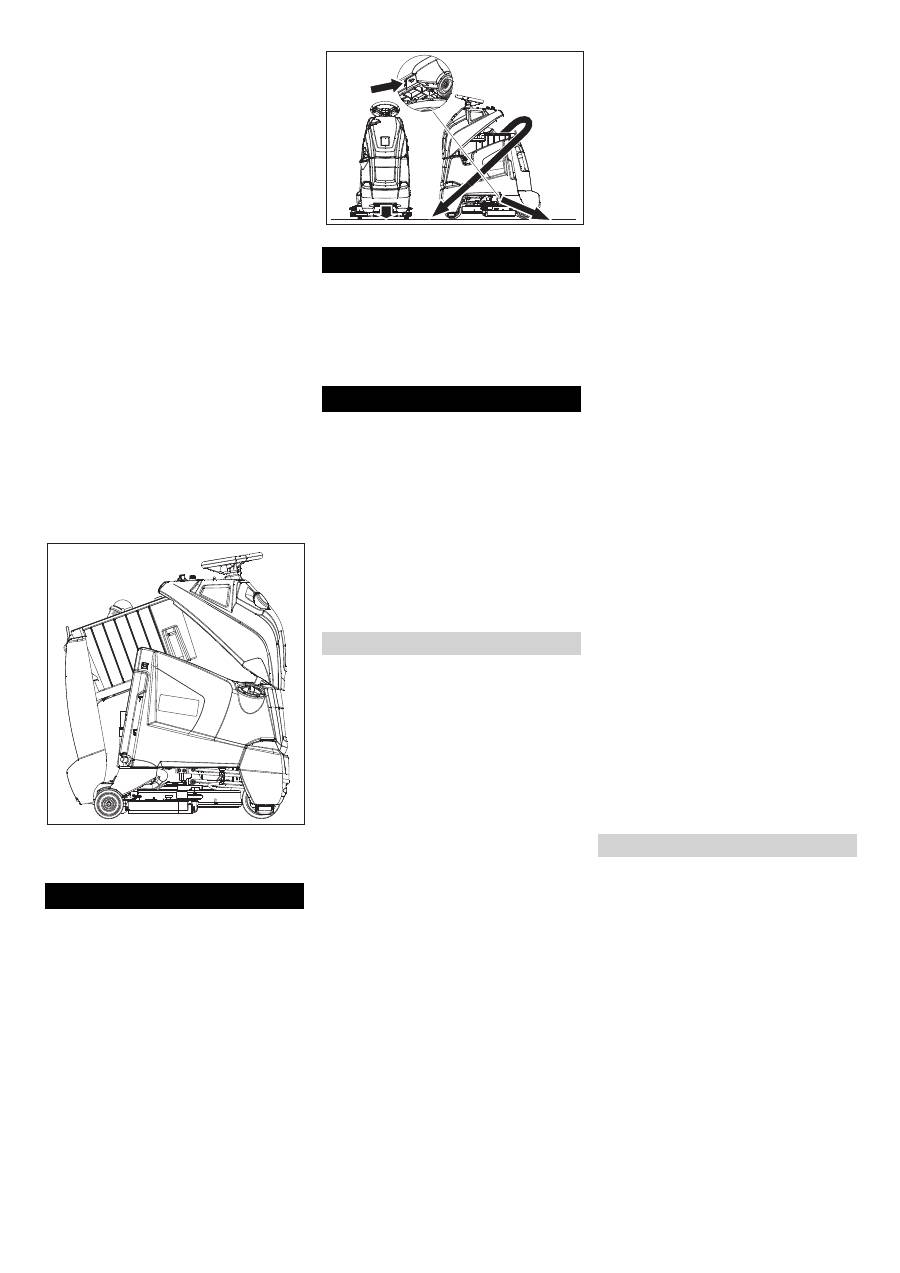

Pour le séchage des réservoir, poser

l'appareil comme le montre la figure du

haut.



Danger

Risque de blessure ! Ne pas charger ni dé-

charger la machine sur des pentes supé-

rieures à 10%. Rouler doucement.

Attention

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du

transport.



Enlever la barre d'aspiration et la

brosse de l'appareil.



Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.

Points de fixation

Attention

Risque de blessure et d'endommagement !

Prendre en compte le poids de l'appareil à

l'entreposage.

Cet appareil doit uniquement être entrepo-

sé en intérieur.



Danger

Risque de blessure ! Avant d'effectuer des

travaux sur l'appareil, positionner l'interrup-

teur à clé sur "0" et retirer la clé. Débran-

cher la fiche de batterie.

Remarque

La turbine d'aspiration continue a être en

marche après l'arrêt. N'entamer les travaux

de maintenance qu'après arrêt total de la

turbine d'aspiration.



Vider et éliminer l'eau sale et le reste

d'eau propre.



S'assurer de la bonne assise de la par-

tie supérieure de l'appareil sur le réser-

voir d'eau sale.



Contrôler l'état des pneus.



Contrôler le bon serrage de la brosse.



Contrôler l'étanchéité des connexions

enfichées du flexible d'aspiration.



Contrôler la fixation de la barre d'aspi-

ration (voir « travaux d'entretien »).



Contrôler le bon serrage du flexible

d'évacuation d'eau sale.



Vérifier la bonne assise des deux

flexibles d'évacuation dans le support.



Contrôler le fonctionnement correct de

la pédale d'accélérateur, du frein et du

volant.



Pour les batteries humides, contrôler le

niveau d'acide et si nécessaire faire

l'appoint avec de l'eau distillée.



Vider le réservoir d'eau sale.



Rincer le réservoir d'eau sale à l'eau

propre.



Nettoyer le tamis et le flotteur dans le

réservoir d'eau usée (voir « Travaux

d'entretien »).



Nettoyer le réservoir d'eau fraîche.



Mettre l'aspiration en service pendant

une minute pour sécher le système.



Vider et nettoyer le tiroir de balayage

pour grosses saletés (uniquement va-

riante BR).



Contrôler l'usure de la brosse et la net-

toyer.



Nettoyer les lèvres d'aspiration dans la

barre d'aspiration et en contrôler

l'usure.



Nettoyer l'extérieur de l'appareil avec

un chiffon humide et imbibé de déter-

gent doux.



Examiner l'extérieur de l'appareil pour

découvrir les dommages.



Poser le réservoir comme décrit dans

« Vidage des réservoirs » pour le faire

sécher.



Recharger la batterie.



Nettoyer la côté supérieur des batte-

ries.



Contrôler la densité de l'électrolyte pour

les batteries humides.



Contrôler que le câble de batterie est

bien fixé.



Nettoyer le filtre dans le réservoir d'eau

propre.

Uniquement BR 55/40 RS :



vérifier la protection latérale contre les

éclaboussures sur la tête de nettoyage.



Nettoyer la salle de batterie et le boîtier

des batteries.



Contrôler le frein de stationnement. *



Nettoyer les articulations au niveau de

la suspension de la tête de nettoyage.



Contrôler l'usure des balais de charbon

et du collecteur de tous les moteurs. *



Contrôler la tension de la chaîne de di-

rection. *



Vérifier la tension de la chaîne sur le

mécanisme d'entraînement. *

* A faire effectuer par le service après-

vente.

Afin de pouvoir garantir un fonctionnement

fiable de l'appareil, il est possible de

conclure des contrats de maintenance

avec le bureau de ventes Kärcher respon-

sable.

Vider l'eau propre.

Transport Entreposage Entretien et maintenance

Plan de maintenance

Avant le début du fonctionnement :

Après utilisation :

Toutes les 50 heures de service

Toutes les 100 heures de service

Toutes les 200 heures de service

Contrat de maintenance

32 FR



-

7



Retirer le tuyau d'aspiration de la bare

d'aspiration.



Lever la poignée d'accouplement de la

barre d'aspiration.



Retirer la brosse d'aspiration.



Retirer la brosse d'aspiration.

1 Boulon cannelé

2 Pièce en plastique

3 Lèvre d'aspiration



Dévisser le bouton cannelé.



Retirer les pièces plastiques.



Retirer les lèvres d'aspiration.



Tourner les lèvres d'aspiration ou

mettre des nouvelles lèvres d'aspira-

tion.



Mettre en place des pièces plastiques.



Visser et serrer les boutons cannelés.



Pivoter le levier de déverrouillage vers

le haut.



Pivoter la protection contre les écla-

boussures vers l'avant.



Appuyer sur la touche changer brosses

et pivoter le couvercle à la tête de

brosse vers la côté.



Retirer les rouleaux-brosses.



Mettre un nouveau rouleau-brosse en

place et le faire enclencher.



Fermer le couvercle, orienter les

brosses et enclencher dans le cou-

vercle.



Remettre la protection anti-éclabous-

sures dans sa position.



Pivter le levier de déverrouillage vers le

bas.



Positionner le sélecteur de programme

sur Circuler.



Positionner l'interrupteur à clé sur "0" et

retirer la clé.



Retirer le tuyau d'aspiration de la bare

d'aspiration.

1 Flexible d’aspiration

2 Accouplement de la barre d'aspiration



Retirer le tuyau d'aspiration de la bare

d'aspiration.



Détacher l'accouplement de la barre

d'aspiration.



Retirer la brosse d'aspiration.



Démonter la barre d'aspiration.

1 Ecrou moleté



Dévisser les écrous moletés.



Sortir la garniture de la barre d'aspira-

tion par le bas de la barre d'aspiration.

1 Lèvre d'aspiration

2 Garniture de la barre d'aspiration



Retirer les lèvres d'aspiration de la gar-

niture de la barre d'aspiration.

Remarque

La lèvre d'aspiration peut être tournée 3

fois jusqu'à ce que toutes les arêtes soient

usées. Une nouvelle lèvre d'aspiration est

alors nécessaire.



Retourner ou remplacer la lèvre d'aspi-

ration puis l'accrocher de nouveau dau

crochet de la garniture de la barre d'as-

piration.



Mettre la garniture de barre d'aspiration

en place dans la barre d'aspiration.



Visser les écrous moletés et les serrer

à fond.



Relever la tête de nettoyage.



Positionner l'interrupteur à clé sur "0" et

retirer la clé.



Tourner le levier de déverrouillage du

disque-brosse dans le sens anti-horaire

- la brosse tombe vers le bas et peut

être retirée sous l'appareil.



Maintenir la nouvelle brosse sous la

tête de nettoyage.



Tourner le levier de déverrouillage du

disque-brosse dans le sens horaire et

pousser la brosse vers le haut.



Relâcher le levier de déverrouillage et

contrôler que la brosse est bien serrée.



Apporter de nouveau la protection

contre les éclaboussures.



Répéter le procédure à la côté que se

trouve en face.

Travaux de maintenance BR 55/40

RS

Démontage de la barre d'aspiration

Changer ou tourner les lèvres d'aspira-

tion

Remplacement des rouleaux-brosses

Travaux de maintenance BD 50/

40 RS

Démontage de la barre d'aspiration

Échanger ou tourner les lèvres d'aspira-

tion

Échanger les disques-brosses

33 FR
