Karcher Autolaveuse BR 55-40 RS Bp Pack: Betjenings- og funksjonsorganer

     -

2

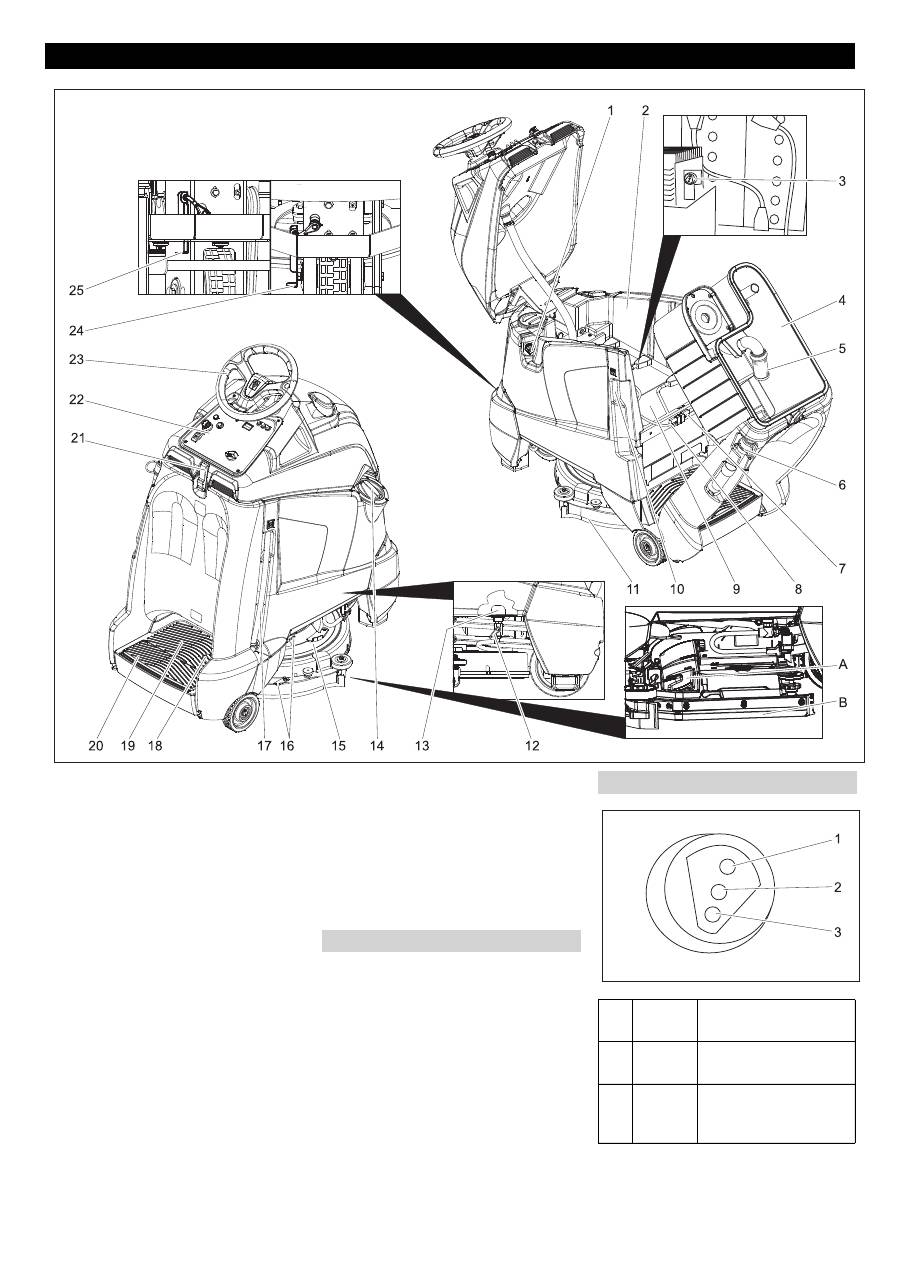

1 Slangetilkobling, fyllingsautomatikk

2 Rentvannstank

3 Ladetilstandsindikator (kun varianter

Bp Pack)

4 Spillvannstank

5 Flottør

6 Avløpsslange spillvann

7 Apparatstøpsel

8 Batterikontakt

9 Batteri

10 Strømstøpsel ladeapparat (kun varian-

ter Bp Pack)

11 Sugebom

12 Ventil rentvann

13 Sil rentvann

14 Deksel friskvanntank

15 Rengjøringshode

16 Sugebomoppheng for sterk tilsmussing

(to-trinns metode)

17 Nivåanvisning rentvann

Avløpsslange friskvann

18 Kjørepedal

19 Ståflate for bruker

20 Sikkerhetspedal

21 Lås

22 Betjeningspanel

23 Ratt

24 Låsespak, kjøring

25 Låsespak, skyving

A Grovsmuss feiekasse (kun BR-varian-

ter)

B Sprutebeskyttelse, side (kun BR-vari-

anter)

–

Betjeningselementer for rengjørings-

prosessen er gule.

–

Betjeningselementer for vedlikehold og

service er lysegråe.

Betjenings- og funksjonsorganer

Fargemerking

Ladetilstandsindikator

1

grønn

Lyser: Ladeprosess av-

sluttet.

2

gul

Lyser: Sluttfase av lade-

prosess.

3

rød

Lyser: Lading.

Blinker: Initialisering ba-

terilader.
