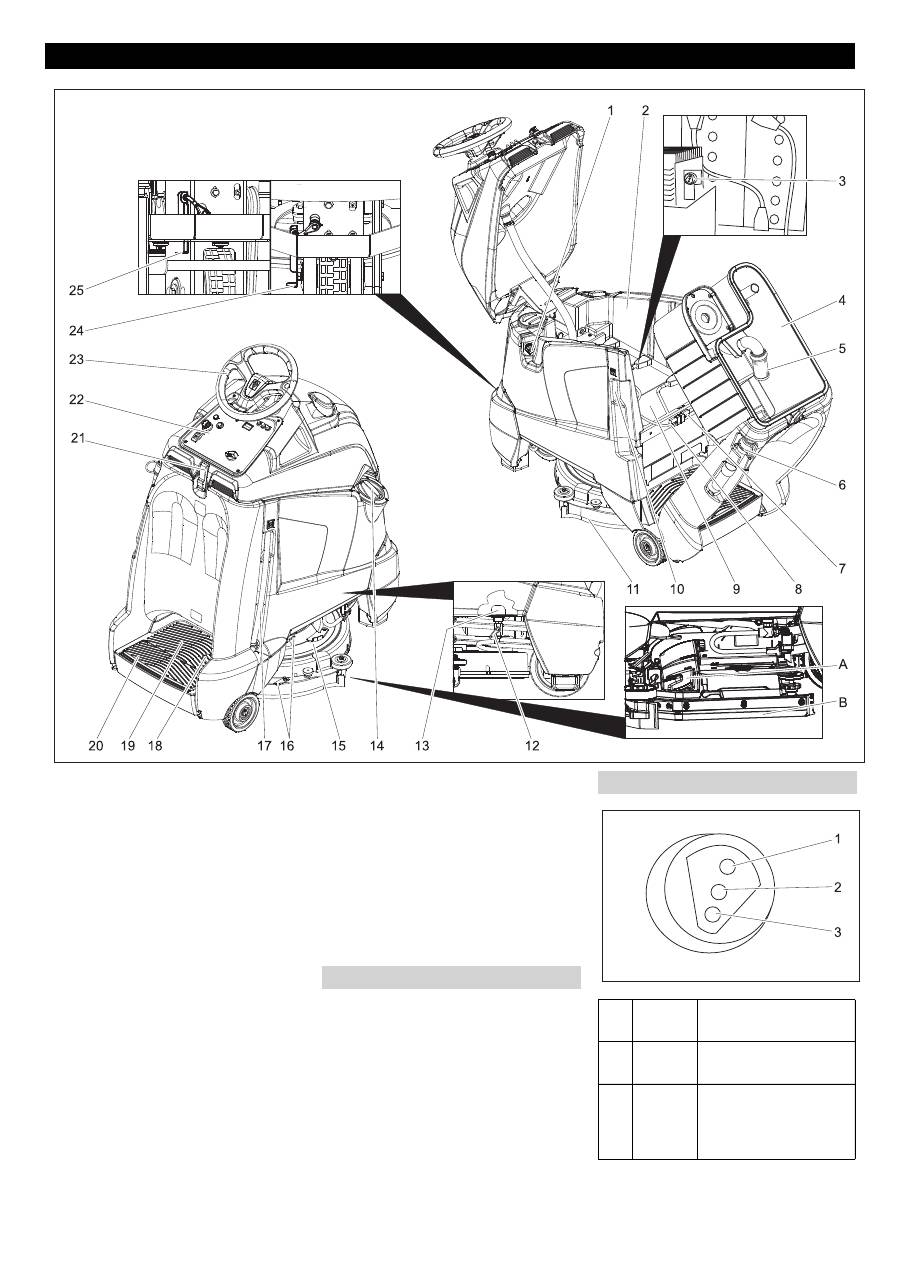

Karcher Autolaveuse BR 55-40 RS Bp Pack: Elementos de operación y funcionamiento

     -

2

1 Toma de manguera, sistema automáti-

co de llenado

2 Depósito de agua limpia

3 Indicador de estado de carga (sólo para

variante Bp Pack)

4 depósito de agua sucia

5 Flotador

6 Manguera de salida de agua sucia

7 enchufe del aparato

8 enchufe de batería

9 Batería

10 Clavija de conexión a la red del carga-

dor (sólo modelo Bp Pack)

11 barra de aspiración

12 Válvula de agua limpia

13 Tamiz agua limpia

14 Tapa depósito de agua limpia

15 Cabezal limpiador

16 Suspensión de barra de aspiración

para suciedad gruesa (método en dos

pasos)

17 Indicador de nivel de agua limpia

Manguera de salida de agua limpia

18 Pedal acelerador

19 Superficie de apoyo para el operario

20 Pedal de seguridad

21 Cierre

22 Pupitre de mando

23 Volante

24 Palanca de desbloqueo, avanzar

25 Palanca de desbloqueo, desplazar

A Cajón de barrido para residuos grandes

(solo la variante BR)

B Protección antisalpicaduras, lateral (so-

lo la variante BR)

–

Los elementos de control para el proce-

so de limpieza son amarillos.

–

Los elementos de control para el man-

tenimiento y el servicio son de color gris

claro.

Elementos de operación y funcionamiento

Identificación por colores

Indicador de nivel de carga

1

verde

Ilumina: Proceso de car-

ga finalizado.

2

amarillo

Ilumina: Fase final del

proceso de carga.

3

rojo

Ilumina: Proceso de car-

ga.

Parpadea: Inicializa-

ción cargador.

65 ES
