Karcher HD 7-16-4 ST: Seadme installeerimine

-

13

– Kontrollige lahtipakkimisel paki sisu.

– Transpordil tekkinud vigastuste puhul

teavitage toote müüjat.

– Hoidke pakendil olev puurimisšabloon

seadme paigaldamiseks alles.

Märkus:

Veeühenduse, kõrgsurvevõrgu ning elektri-

ühenduse tohivad läbi viia ainult volitatud

spetsialistid järgides kohapeal kehtivaid

eeskirju.

– Seade tuleb paigaldada kuiva, mitte-

plahvatusohtlikku keskkonda.

– Paigaldamine peab toimuma kindlale

tasasele aluspinnale.

– Seade peab olema hooldustöödeks

hästi juurdepääsetav.

Võimalikud on järgmised paigaldusviisid:

– Paigaldamine seinale

– Paigaldamine põrandaraami paigaldus-

komplektiga (lisavarustus)

몇

ETTEVAATUS

Traumade ja kahjustuste oht! Paigaldami-

sel arvestage seadme kaalu.

TÄHELEPANU

Kahjustusoht! Seadmes külmuv vesi võib

lõhkuda seadme osi.

Seade tuleb paigaldada ruumidesse, mille

temperatuur ei lange alla 0 °C. Külmumis-

ohu korral, nt välistingimustesse paigalda-

mise korral, tuleb seade tühjendada ja an-

tifriisiga läbi pesta.



Konrollige seina kandevõimet.



Kasutage pakendil olevat puurimisšab-

looni ja märkige seinale puurimiskohad.



Puurige seina augud.



Kasutage seinal sobivat kinnitusmater-

jali.



Võtke seadme kate ära.



Riputage seade üles ja kindlustage al-

lakukkumise vastu.



Pange seadme kate uuesti peale ja kru-

vige kinni.

– Ühendamiseks vajalikke andmeid Teh-

nilistest andmetest ja tüübisildilt.

– Seadme tööks vajalik vooluvarustus

peab olema teostatud püsirežiimi jaoks.

– Elektriühenduse peab teostama elektri-

montöör ja see peab vastama normile

IEC 60364-1.

– Tööalas voolu all olevad osad, kaablid

ja seadmed peavad olema laitmatus

seisundis ja kaitstud surve all paiskuva

vee eest.

– Vee pealevoolu teostus püsirežiimi

jaoks.

– Vee pealevool tuleb varustada blokeeri-

misarmatuuriga ja ühendada liikuvalt

survevooliku abil kõrgsurveseadmega.

– Liiga väikese vooliku ristlõike või liiga

madala eelsurve tagajärjeks on vee-

puudus.

– Liiga kõrge eelsurve või voolikutes ole-

vate surveteravike korral tuleb kindlasti

ette lülitada rõhualandi.

– Paigalduskohas peab olema vee ära-

vool.

Paigaldamisel tuleb järgida VDMA doku-

menti 24416 Hochdruckreiniger; Festinstal-

lierte Hochdruckreinigungssysteme; Beg-

riffe, Anforderungen, Installation, Prüfung

(„Kõrgsurvepesurid; püsivalt paigaldatud

kõrgsurve-puhastussüteemid; mõisted,

nõuded, installeerimine, kontroll“) (tellida

kirjastusest Beuth Verlag, Köln,

www.beuth.de).

– Ühendus statsionaarselt paigaldatud

torustiku ja seadme vahel tuleb teosta-

da kõrgsurve-voolikuna.

– Statsionaarselt paigaldatud torustik tu-

leb paigutada võimalikult sirgjooneli-

selt. Kõrgsurvetorud tuleb paigaldada

eeskirjadekohaselt ning arvestades pik-

kuse muutumist soojuse ja rõhu toimel,

kasutades summutatud lahtisi ja kinni-

seid klambreid.

– Et hoida rõhukadu kõrgsurvetorudes

võimalikult madal, tuleks kinni pidada

järgmistest soovitustest:

Torud: Nimiläbimõõt DN 15 (1/2“).

Voolikud: Nimiläbimõõt DN 8.

Ülalnimetatud orientiiride puhul tuleb loo-

mulikult arvestada veel torujuhtme pikkuse

ja suunamuutuste ning armatuuride arvu-

ga.

Vt joon. „Juhtelemendid“.



Paigaldage düüs joatorule (markeerin-

gud seadevõrul üleval).



Ühendage joatoru pesupüstoliga.



Kangutage pesupüstoli kinnitusklamber

kruvikeerajaga välja (joonis A).



Pange joapüstol pea peale ja torgake

kõrgsurvevooliku ots lõpuni sisse. Seal-

juures silmas pidada, et vaba ketas

vooliku otsas täiesti alla kukub (joonis

B).



Suruge kinnitusklamber uuesti joapüs-

tolile. Õige paigaldamise korral saab

voolikut maksimaalseltl 1 mm välja tõm-

mata. Vastasel korral on ketas valesti

peaigaldatud (joonis C).



Ühendage kõrgsurvevoolik seadme

kõrgsurveväljundi või kõrgsurvetorusti-

kuga.

Puhastusvahendi paak tuleb paigutada nii,

et paagi põhi ei ole rohkem kui 1,5 m sead-

me all.



Kontrollige vee pealevoolu vajalikku ko-

gust ja lubatud temperatuuri.



Kontrollige kõrgsurvepumba õlitaset.



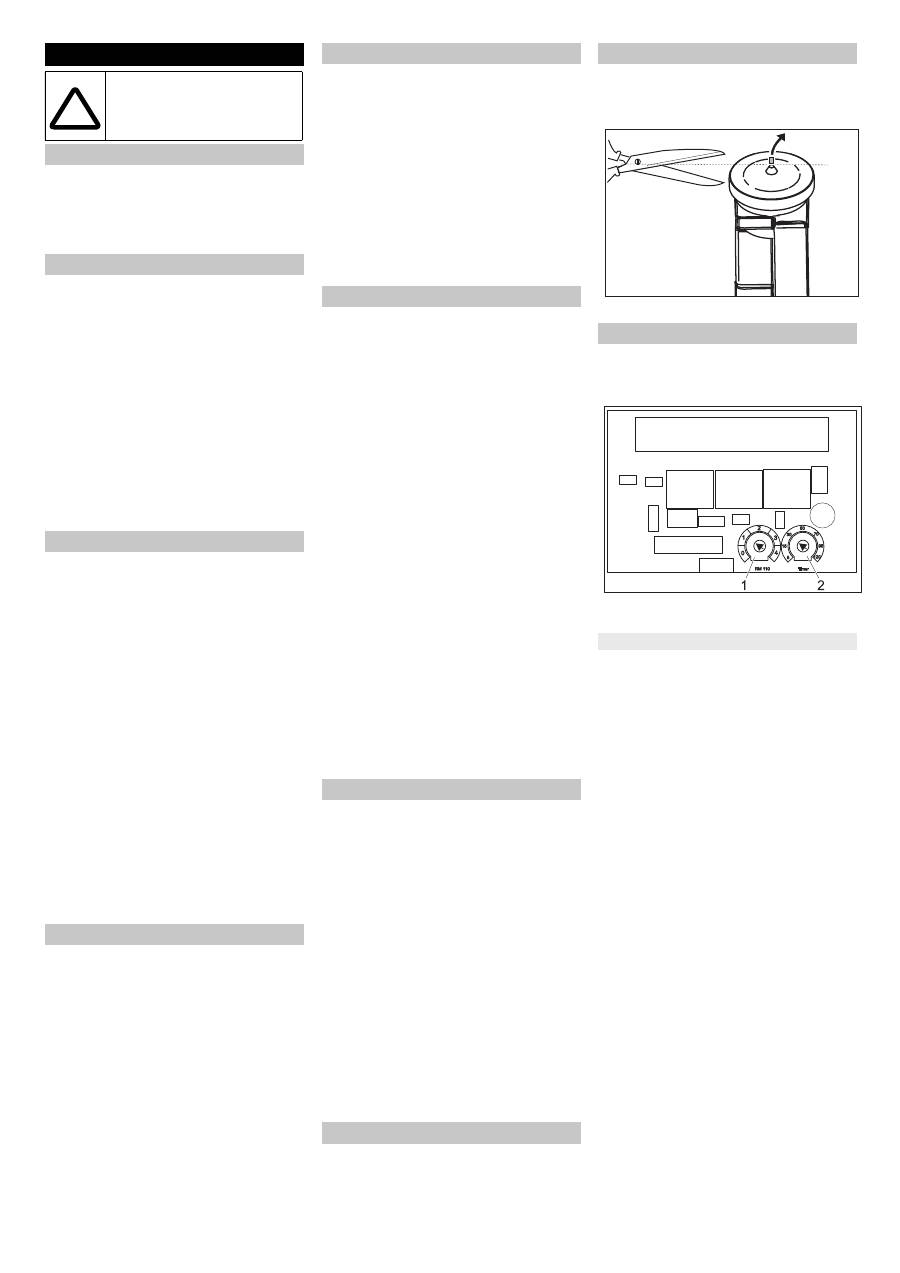

Lõigake ära õlipaagi tipp.

Seadistused tehakse juhtmoodulilt.

Juhtmoodul asub kõrgsurvepumba elektri-

kapis.

1 Vee kareduse potentsiomeeter

2 Ooteaja potentsiomeeter



Seadistage potentsiomeetriga juhte-

lektroonikal valmisolekuaega.



Tehase seadistus:

10 minutit

Aega võib seadistada 5 kuni 120 minutini.

Juhtmoodulile on trükitud lihtne skaala

orienteeruvate väärtustega.

Seadme installeerimine

Ainult volitatud spetsialistide-

le!

Lahtipakkimine

Paigaldus

Seadme kinnitamine seinale

Elektriühendus

!

Veevarustus

Kõrgsurvepaigaldus

Tarvikute paigaldamine

Puhastusaine paagi paigaldamine

Esmakordne kasutuselevõtt

Seadistused

Ooteaeg

105

ET
