Karcher HD 7-16-4 ST: Funktion

-

3

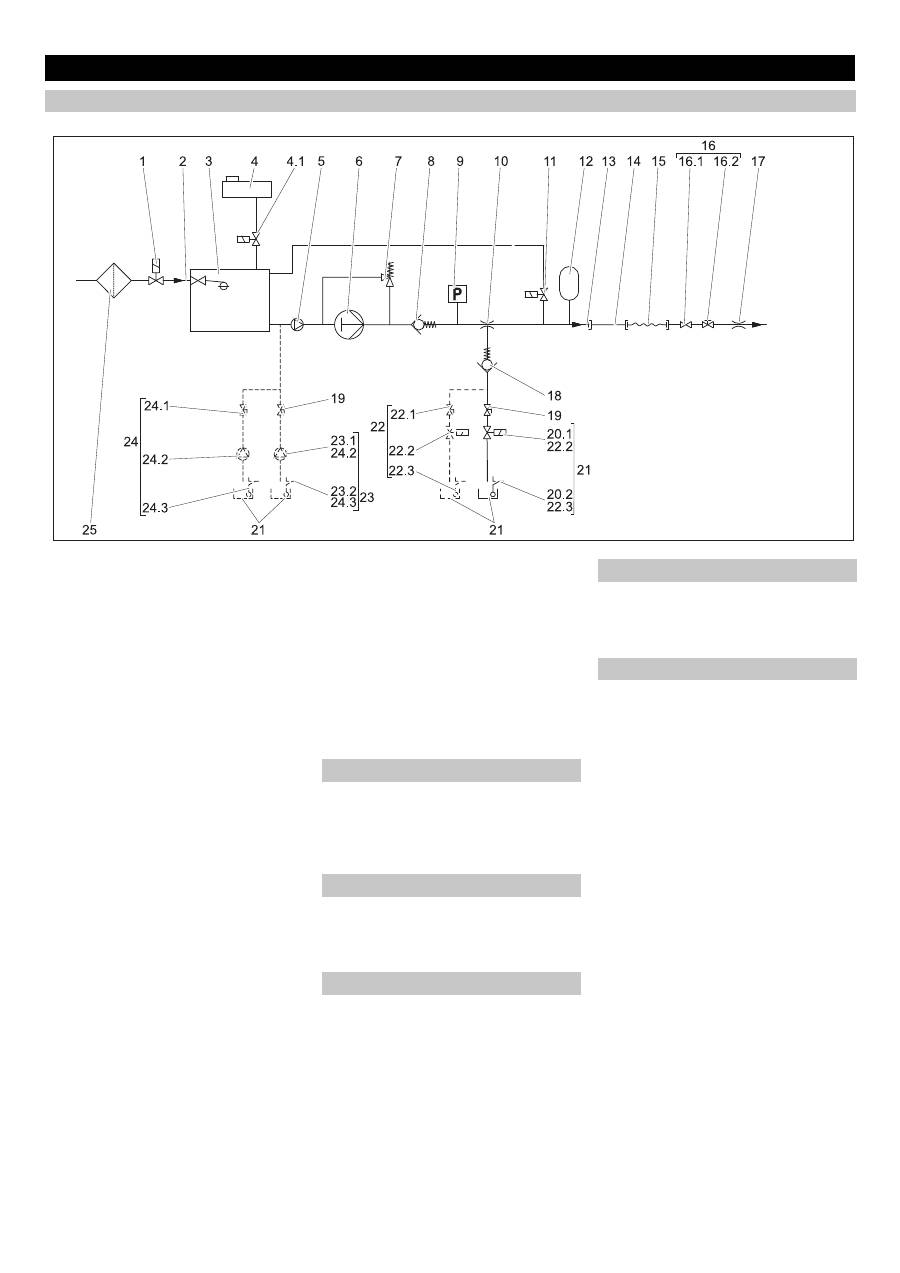

1 Magnetventil Wasserzufuhr (Anbau-

satz, Option)

2 Wassereingang

3 Schwimmerventil

4 Behälter Enthärterflüssigkeit

mit Magnetventil (4.1), nur bei Ausfüh-

rung ST-H (Option bei Ausführung ST)

5 Vordruckpumpe, nur bei Ausführung

ST-H

6 Hochdruckpumpe

7 Überströmventil

8 Rückschlagventil

9 Druckschalter

10 Reinigungsmittel-Injektor

11 Druckentlastungsventil (Anbausatz,

Option)

12 Schwingungsdämpfer

13 Hochdruckausgang

14 Rohrleitungssystem (Option)

15 Hochdruckschlauch

16 Handspritzpistole

mit Absperrventil (16.1) und Druck-/

Mengenregulierung (16.2)

17 Hochdruckdüse (Dreifachdüse)

18 Rückschlagventil Reinigungsmittel-An-

saugung im Niederdruck

19 Reinigungsmittel-Dosierventil

20 Niveaufühler Reinigungsmittel (Anbau-

satz, Option)

bestehend aus 1 Reinigungsmittel-Ma-

gnetventil (20.1) und 1 Reinigungsmit-

tel-Niveaufühler (20.2).

21 Reinigungsmittelbehälter

22 Reinigungsmittel-Dosierung 2. Reini-

gungsmittel, (Anbausatz, Option) be-

stehend aus 1 Reinigungsmittel-Dosier-

ventil (22.1), 1 Reinigungsmittel-Mag-

netventil (22.2), 1 Reinigungsmittel-Ni-

veaufühler (22.3)

23 Reinigungsmittel-Dosierung im Hoch-

druck (Anbausatz, Option) bestehend

aus 1 Reinigungsmittel-Pumpe (23.1)

und 1 Reinigungsmittel-Niveaufühler

(23.2)

24 Reinigungsmittel-Dosierung zweifach

im Hochdruck (Anbausatz, Option) be-

stehend aus 1 Reinigungsmittel-Dosier-

ventil (24.1) 2 Reinigungsmittel-Pumpe

(24.2) und 2 Reinigungsmittel-Niveau-

fühler (24.3)

25 Wasserfilter (Option)

Bei Abnahme der gesamten Wassermenge

fließt das Wasser über Wassereingang,

Schwimmerbehälter, Vordruckpumpe

Heißwasser und Hochdruckpumpe zum

Hochdruckausgang.

Wird nur ein Teil der von der Pumpe geför-

derten Wasserleistung benötigt, fließt die

Restmenge über die Mengenregelung zu-

rück zur Saugseite der Hochdruckpumpe.

Reinigungsmittel wird über den Reini-

gungsmitteinjektor angesaugt und mit dem

Reinigungsmittel-Dosierventil zudosiert.

Zur Aktivierung der Ansaugung muss die

Mehrfachdüse auf „CHEM“ (Niederdruck-

Flachstrahl) gestellt sein.

Mit dem Anbausatz Reinigungsmittel-Zu-

dosierung im Hochdruck (Option) kann Rei-

nigungsmittel durch eine Reinigungsmittel-

pumpe zugeführt werden.

Sinkt der Systemdruck während der Bereit-

schaftszeit durch Öffnen eines Verbrau-

chers, dann schaltet der Druckschalter die

Hochdruckpumpe ein.

Durch Zudosierung von Flüssigenthärter

wird die Bildung von Kalkablagerungen bei

Betrieb mit Heißwasser verhindert. Ab ei-

nem Härtebereich „Mittel“ (8,4 - 14 °dH)

und einer Zulauftemperatur von über 60°C

muss der Anbausatz Wasserenthärtung

(DGT) eingebaut werden oder eine externe

Wasserenthärtungsanlage vorhanden

sein. ST-H Geräte sind für den Heißwas-

serbetrieb bis 85 °C, ST-Geräte bis 70°

Wasserzulauftemperatur geeignet.

Funktion

Fließschema

Volle Pumpenleistung

Teilentnahme

Reinigungsmittel

Automatischer Pumpenstart

Enthärtungssystem
