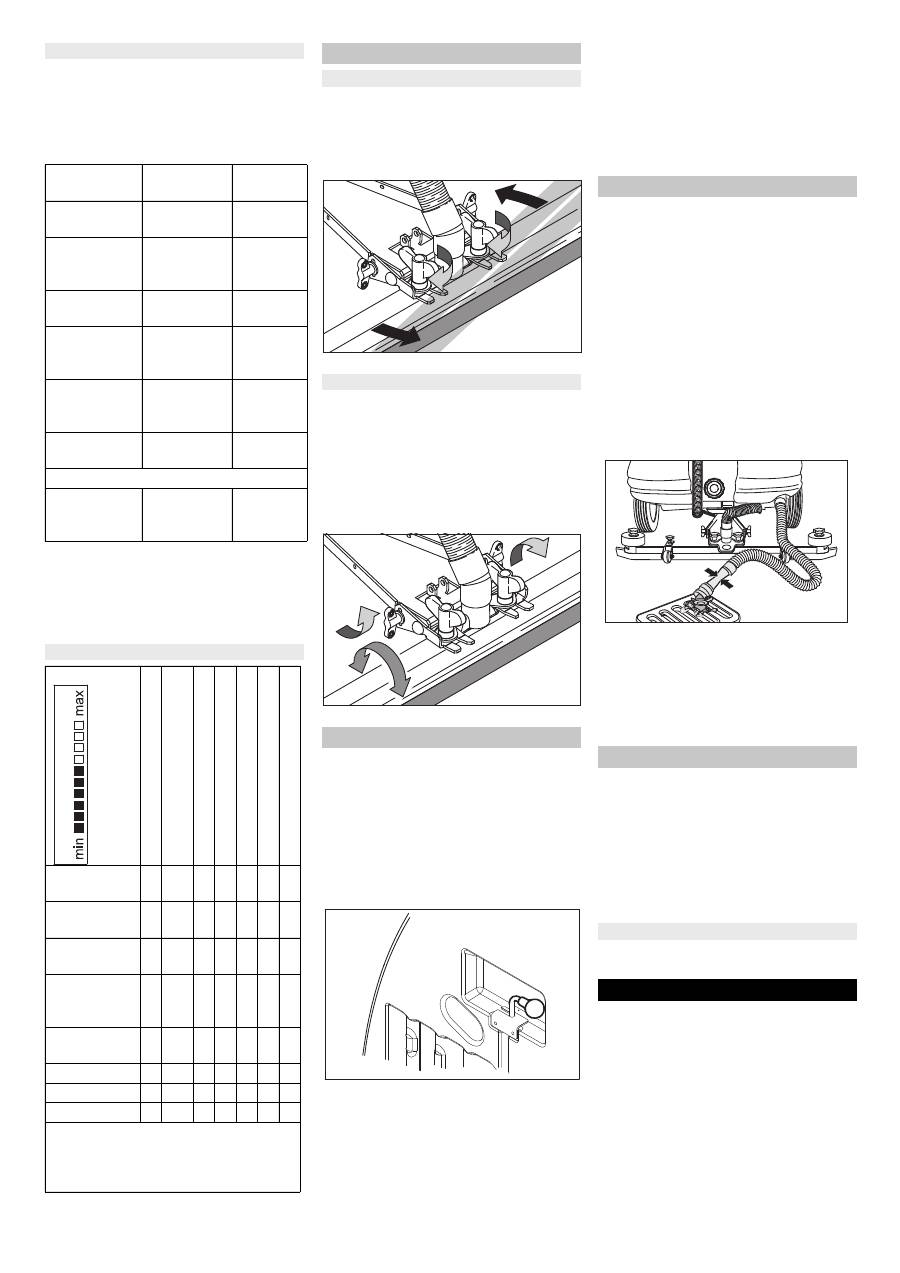

Karcher B 250 R + R 120: Onderhoud



-

7



In het bedieningsmenu het punt „De-

fault waarde overnemen?“ selecteren

door de infotoets te draaien.



Infotoets indrukken. De fabrieksinstel-

ling van alle parameters wordt voor elk

reinigingsprogramma hersteld.

In de onderstaande tabel zijn de werkinstel-

lingen van de parameters voor het reini-

gingsprogramma aangegeven.  Wanneer

geen waarden ingevoerd zijn, kan de be-

treffende parameter in het aangegeven rei-

nigingsprogramma niet ingesteld worden.

Voor de verbetering van het zuigresultaat

op stenen ondergronden kan de zuigbalk

tot 5° schuine stand verdraaid worden.



Vleugelmoeren lossen.



Zuigbalk draaien.



Vleugelmoeren aanspannen.

Bij onvoldoende afzuigresultaat kan de hel-

ling van de rechte zuigbalk veranderd wor-

den.

Instructie:

De gebogen aanzuigbalk moet horizontaal

geplaatst worden.



Vleugelmoeren lossen.



Zuigbalk schuin zetten.



Vleugelmoeren aanspannen.

– In de normale modus (schoonwatermo-

dus) wordt water uit de schoonwater-

tank gehaald en na gebruik in de vuil-

watertank verzameld.

– Bij licht tot normaal vervuilde vloeren

kan het water gerecycled worden



Reiniging in schoonwatermodus uitvoe-

ren, tot het water in de schoonwater-

tank verbruikt is.



Omschakeling Recycling-/Schoonwa-

termodus op Recycling zetten.

Instructie:

– Het vuile water wordt voor herhaald ge-

bruik door een filter gereinigd.

– Voor recycling moet de gezamelijke re-

cyclingfilter onder de waterspiegel van

het vuile water liggen.

LET OP

Gevaar voor beschadiging door overdose-

ring van reinigingsmiddel. Het in het vuile

water aanwezige reinigingsmiddel is

meestal slechts gedeeltelijk verbruikt.

Daarom moet in recyclingmodus de gedo-

seerde reinigingsmiddelhoeveelheid op 0

gezet worden.

Instructie:

Overloop vuilwaterreservoir Bij een vol vuil-

waterreservoir schakelt de zuigturbine uit

en knippert het controlelampje „Vuilwater-

reservoir vol“. Alle reinigingsprogramma's

met afzuiging zijn gedurende één minuut

geblokkeerd. Maak het vuilwaterreservoir

leeg.

몇

VOORZICHTIG

Lokale voorschriften inzake de behande-

ling van afvalwater in acht nemen.



Aftapslang schoon water of aftapslang

vuilwater uit de ophanging halen en bo-

ven een geschikte verzamelinrichting

laten zakken.



Water door het openen van de doseer-

inrichting op de aftapslang aftappen.

De waterstroom kan door samendruk-

ken van de doseerinrichting verminderd

worden.



Vervolgens de vuilwatertank met

schoon water uitspoelen.



GEVAAR

Verwondingsgevaar! Voor het in- en uitla-

den van het apparaat mag het hellingsper-

centage van 15% niet overschreden wor-

den. Langzaam rijden.



Voor het transport op een voertuig, het

apparaat met spanriemen of touwen

vastzetten ter voorkoming van wegglij-

den.



Schijfborstels uit de borstelkop verwij-

deren.



GEVAAR

Gevaar voor letsel. Voor alle werken aan

het apparaat sleutelschakelaar op "0" zet-

ten en sleutel eraf halen. nood-uit-knop in-

drukken.

Zuigturbine, zijbezems en filterreiniging lo-

pen na het uitschakelen na. Onderhouds-

werkzaamheden pas uitvoeren als de zuig-

turbine stilstaat.



Vuilwater en resterend schoon water

aflaten en verwijderen.

Parameters resetten

Instelbare pa-

rameters

min:stap:ma

x

Opmerking

Waterhoeveel-

heid

1:1:8

1=min.,

8=max.

Reinigingsmid-

deldosering

0:1:3

0=Uit,

1=Min.,

3=Max.

Borstelkracht

0:1:8

0=min.,

8=max.

FACT (borstel-

toerental)

–

Power-,

Whisper-,

Fine Clean

Borstelnaloop-

tijd bij stop

0s:1s:3s

Vanaf stil-

stand tot

optillen

Werksnelheid 1:1:6

1=1km/h,

6=6km/h

Enkel bij B 250 RI:

Nalooptijd van

de veeginstal-

latie bij stop

0s:1s:5s

Vanaf stil-

stand tot

optillen

Fabrieksinstelling BR...

Waterhoeveelheid

Reinigingsmiddeldosering (%)

Borstelkracht

FACT (borsteltoerental)

Borstelnalooptijd (s)

Werksnelheid

Aantal afzuigblazers

Transportmo-

dus

– –

– – – – –

Eco-modus

2 0,5 2 W

P

2 8 W

Normale mo-

dus

3 1

4 P

C

2 6 P

Verhoogde

borstelaan-

drukkracht

4 3

7 P

C

2 6 P

Intensieve

modus

5 3

4 P

C

2 6 –

Zuigmodus

– –

– – – 6 P

Opwrijfmodus

– –

2 – – 6 –

Handreiniging

– –

– – – – P

P=Power

PC=Power Clean

W=Whisper

WP=Whisper Clean

Zuigbalk instellen

Schuine stand

Helling

Recyclingmodus (optie)

Reservoirs leegmaken

Transport

BD variant

Onderhoud

64 NL

     -

8

LET OP

Beschadigingsgevaar. Spuit het apparaat

niet  met water schoon en gebruik geen

agressieve reinigingsmiddelen.



Vuil water aflaten.



Plat harmonicafilter controleren, zono-

dig vervangen.



Alleen BR variant: lade voor grof vuil

verwijderen en leegmaken.



Apparaat aan de buitenkant met een

vochtige, in mild zeepsop gedrenkte

doek reinigen.



Zuiglippen en schraaplippen reinigen,

op slijtage controleren en indien nodig

vervangen.



Borstels op slijtage controleren, indien

nodig vervangen.



Accu laden.

Bij sterk vervuilde vuilwatertank:



Zuigbalk wegnemen.



Filter reinigen (optie Recycling)



Deksel van de reinigingsopening vuil-

watertank er af schroeven.



Vuilwaterreservoir met zuiver water uit-

spoelen.



Rand van de reinigingsopening

schoonmaken en deksel er op schroe-

ven.



Zuigbalk monteren.

Extra bij B 250 RI:



Beide veeggoedreservoirs eruit halen

en leegmaken.



Keerrol en zijbezems op slijtage,

vreemde voorwerpen en in elkaar ge-

draaide banden controleren.



Accupolen op oxidatie controleren, zo

nodig afborstelen. Erop letten dat de

verbindingskabels goed vast zitten.



Afdichting tussen vuilwaterreservoir en

deksel reinigen en op dichtheid contro-

leren, indien nodig vervangen.



Bij niet-onderhoudsvrije accu's, zuur-

dichtheid van de cellen controleren.



Borsteltunnel reinigen (alleen BR vari-

ant).

Extra bij B 250 RI:



Bowdenkabels en bewegende delen op

flexibiliteit controleren



Afdichtlijsten in het veegbereik contro-

leren op instelling en slijtage.

Enkel bij B 250 RI:



Spanning, slijtage en werking van de

aandrijfriemen van de veeginstallatie

(V-snaar en rondprofielsnaar) controle-

ren.



Voorgeschreven inspectie door klan-

tendienst laten uitvoeren.

Ter verzekering van een betrouwbare wer-

king van het apparaat kunt u met het be-

voegde Kärcher-verkoopkantoor een on-

derhoudscontract afsluiten.



Zuigbalk wegnemen.



Kruisknoppen lossen.



Kunststofonderdelen verwijderen.



Zuiglippen verwijderen.



Nieuwe zuiglippen inschuiven.



Kunststofonderdelen opschuiven.



Kruisknoppen vastdraaien



Schraaplip naar boven zwenken.



Knop indrukken.



Tegenhouder voor borstelwals ontgren-

delt en kan weggenomen worden.



Borstelwals eruit nemen, nieuwe inzet-

ten.

1 Draaiknop

2 Schraaplip

Proces in omgekeerde volgorde herhalen.



Tegenhouder voor borstelwals aan-

brengen.



Schraaplip omlaag zwenken.



Hoogte-instelling van de schraaplip via

draaiknop.



Werkwijze aan de tegenoverliggende

kant herhalen.



Pedaal borstelvervanging over de

weerstand naar beneden duwen.



Schijfborstel zijdelings onder de reini-

gingskop eruit trekken.



Nieuwe schijfborstel onder de reini-

gingskop houden, naar boven duwen

en laten vastklikken.



Hoogte-instelling van de schraaplip via

draaiknop.

1 Schroef

2 Houder

3 Schraaplip



Schroeven eruit draaien.



Houder afnemen.



Schraaplip vervangen.



Houder aanbrengen en vastschroeven.



GEVAAR

Verwondingsgevaar door hogedrukstraal.

Voor het opnieuw ingebruik nemen na on-

derhoudswerkzaamheden moet de kap van

de veeginstallatie absoluut gesloten en ver-

grendeld zijn.

1 Riemen zuigturbine veeginstallatie

2 Riemen veegrolaandrijving



Beide riemen controleren op slijtage en

correcte aanbrenging.

Onderhoudsschema

Na het werk

Maandelijks

Elk kwartaal

Jaarlijks

Onderhoudswerkzaamheden

Onderhoudscontract

Zuiglippen vervangen

Borstelwalsen vervangen

1.

2.

1

2

Schijfborstel vervangen

Schraaplippen vervangen

Extra onderhoudswerkzaamheden

bij B 250 RI

Aandrijfriem controleren

1

2

3

65 NL
