Karcher Nettoyeur cryogénique IB 7-40 Advanced: Inbedrijfstelling

-

3

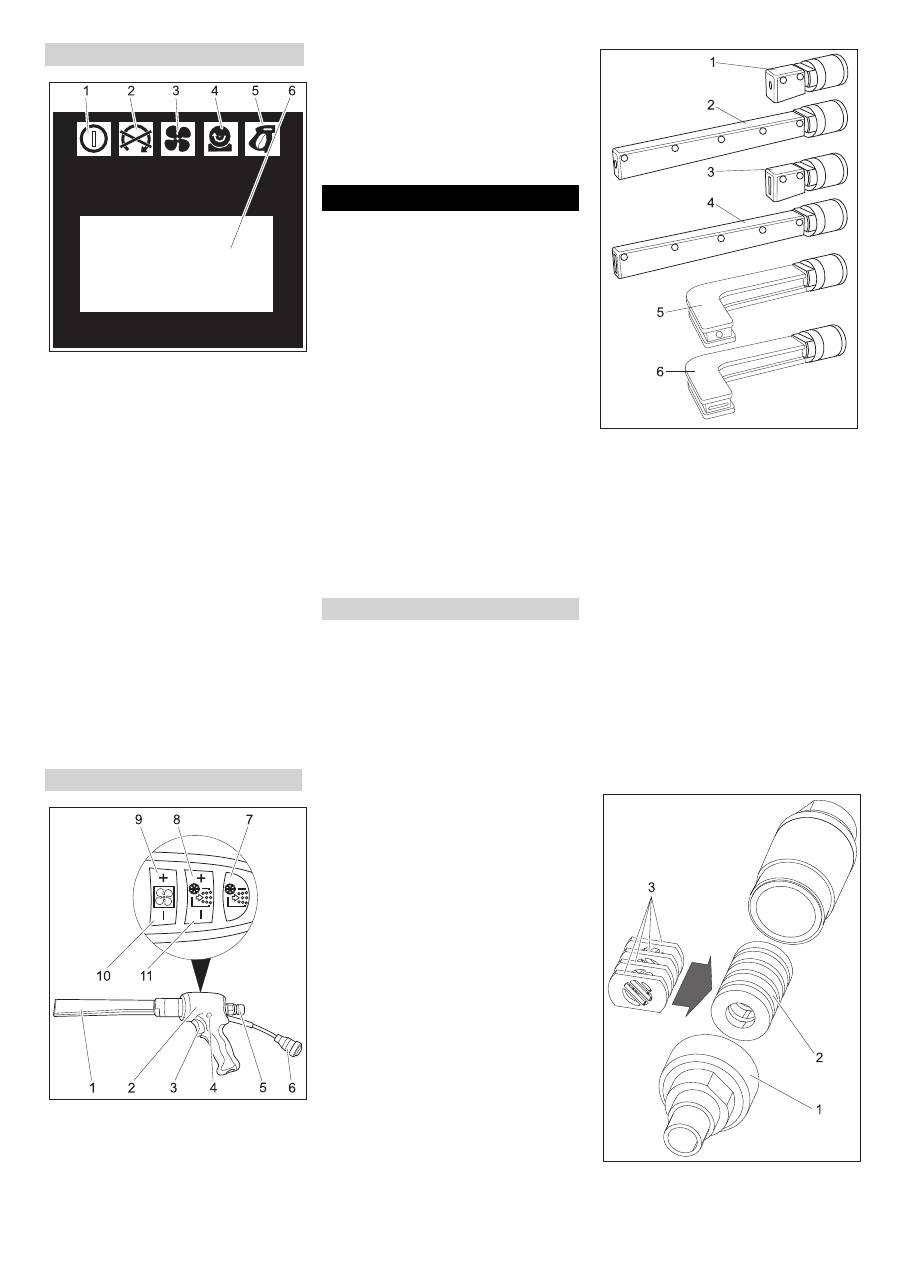

1 Controlelampje Stuurspanning

groen: Stuurspanning ok

rood: Stuurspanning te laag

geel: Lediging droogijsreservoir actief

2 Controlelampje Noodstop

rood: Noodstopknop bediend

groen: Noodstopknop niet bediend

3 Controlelampje Perslucht

groen: Druk ok

oranje: geselecteerde straaldruk niet

bereikt

rood: Druk te laag (beneden 0,15 MPa/

1,5 bar)

4 Controlelampje Doseerapparaat

groen: Aandrijving ok

rood: Storing aan de aandrijving

5 Controlelampje Spuitpistool

groen: Spuitpistool ok

oranje: Hendel van de spuitpistool tij-

dens het inschakelen bediend

rood: Spuitpistool verwijderd of stuurlei-

ding beschadigd

6 Weergaveveld

1 Sproeier

2 Spuitpistool

3 Hendel

4 Beveiligingsknop

5 Koppeling straalmiddel-slang

6 Koppeling stuurleiding

Alleen bij IB 7/40 Advanced:

7 Toets Droogijsdosering aan/uit

Brandt rood bij uitgeschakelde droogijs-

dosering

8 Toets Droogijsdosering verhogen

9 Toets Straaldruk verhogen

10 Toets Straaldruk verlagen

11 Toets Droogijsdosering verlagen



Gevaar

Gevaar voor verwonding door rondvliegen-

de droogijspellets.

Bij het gebruiksklaar maken van het appa-

raat alle samenstellende delen, vooral de

straalmiddelslang controleren, of ze in een

staat volgens de voorschriften verkeren.

Beschadigde delen door correcte vervan-

gen.

Vervuilde delen reinigen en controleren, of

ze volgens de voorschriften werken.



Apparaat op een horizontaal, effen op-

pervlak plaatsen en parkeerrem van de

stuurrollen blokkeren.



Spuitmiddelslang met het apparaat ver-

binden en beveiligen.



Spuitpistool met de spuitmiddelslang

verbinden en beveiligen.



Stuurleiding met het apparaat verbin-

den.



Stuurleiding met het spuitpistool verbin-

den.

Waarschuwing

De selectie van de sproeier is afhankelijk

van het materiaal van het reinigingsobject

en de verontreiniging.

Alle sproeiers worden zonder werktuig op

de schroefdraad van het spuitpistool ge-

schroefd. De op de sproeier aangebrachte

sleutelvlakken dienen voor het losmaken

van vastzittende sproeiers met een platte

sleutel.



Gevaar

Gevaar voor letsels door onbedoeld star-

tend apparaat. Vóór het vervangen van de

sproeier apparaat uitschakelen.

몇

Waarschuwing

Gevaar voor letsels door aanraken van

koude sproeier. Sproeier voor het aanra-

ken laten opwarmen of veiligheidshand-

schoenen dragen.

Voorzichtig

Gevaar vankoudlassen. Sproeierschroef-

draad voor de montage met het bijgevoeg-

de vet bestrijken.

Afgezien van de meegeleverde vlakke

straalsproeier zijn er verdere vlakke en ron-

de straalsproeiers in verschillende uitvoe-

ringen als toebehoren verkrijgbaar.

1 Ronde straalsproeier, kort

2 Ronde straalsproeier, lang

3 Vlakke straalsproeier, kort

4 Vlakke straalsproeier, lang, in de leve-

ringsomvang

5 Ronde straalsproeier, gebogen, met

rubberen armatuur

6 Vlakke straalsproeier, gebogen, met

rubberen armatuur



Sproeier op het schroefdraadstuk van

het spuitpistool plaatsen en met de

hand aanspannen.

De scrambler verkleint de droogijsbrokjes

en wordt ttussen het spuitpistool en de

sproeier gemonteerd.

De uitrichting van de 4 geperforeerde pla-

ten in de scrambler legt de verbrijzelings-

graad vast.

Verbrijzelingsgraad selecteren:

1 Schroefsluiting

2 Magazijn

3 Geperforeerde plaat

Display

Spuitinrichting

Inbedrijfstelling

Sproeiers

Straalsproeiers

Scrambler (toebehoren)

46

NL
