Komandni i funkcijski elementi
1 Upravljač
26 Čeona oplata
2 Sjedalo (s kontaktnim prekidačem)
27 Komandni pult
3 Površina za odlaganje
28 Filtar za prašinu
4 Poklopac uređaja
Otvaranje/zatvaranje poklopca
5Punjač (iza čeone oplate)
uređaja
(KM 90/60 R Bp Pack)
6Punjač
Opasnost
(KM 90/60 R Bp)
Opasnost od prignječenja prilikom
7 Akumulatorski utikač
zatvaranja poklopca uređaja. Stoga polako
spuštajte poklopac.
(KM 90/60 R Bp)
8 Zasun za mokro/suho usisavanje
9 Poluga za namještanje sjedala
10 Strujni utikač punjača
(KM 90/60 R Bp Pack)
11 Spremnik nakupljene prljavštine
(obostrani)
12 Akumulatori
(KM 90/60 R Bp Pack)
13 Osigurači (ispod poklopca uređaja)
14 Stražnja brtvena letvica
15 Gumena letvica
16 Bočna brtvena letvica
17 Valjak za metenje
18 Prednja brtvena letvica
19 Zasun za grubu prljavštinu
20 Bočna oplata
21 Papučica za podizanje/spuštanje
zasuna za grubu prljavštinu
22 Lijeva bočna metla (opcija)
23 Pričvrsnik bočne metle
24 Desna bočna metla
25 Vozna pedala
- 3
301HR
Komandni pult
1 Sklopka za isključenje u nuždi
Oznaka u boji
2Brojač sati rada
3Sirena
– Komandni elementi za proces čišćenja
4 Indikatori
su žuti.
5 Čišćenje filtra
– Komandni elementi za održavanje i
6Prekidač za odabir smjera vožnje
servis su svijetlo sivi.
(naprijed/natrag)
7Prekidač s ključem
8 Programski prekidač
Indikatori
A Servis (žuto)
B Stanje akumulatora (crveno/žuto/
zeleno)
C Preopterećenje jedinice za čišćenje
filtra (crveno)
D Preopterećenje voznog motora
(crveno)
E Preopterećenje valjka za metenje
(crveno)
302 HR
- 4
Opasnost
Napomena: Punjač je opremljen
Prije prve uporabe
elektronskom regulacijom tako da
Opasnost od ozljeda kiselinom!
samostalno okončava postupak punjenja.
Akumulatori
– Ako kiselina prsne u oči ili na kožu,
Tijekom punjenja se sve funkcije uređaja
odmah isperite s puno čiste vode.
automatski prekidaju.
Sigurnosni napuci za rad akumulatora
– Nakon toga se bez odlaganja obratite
Pokazivač stanja akumulatora prikazuje
Pri radu s akumulatorima obavezno
liječniku.
napredovanje punjenja ako je strujni utikač
obratite pozornost na sljedeća upozorenja:
– Onečišćenu odjeću isperite vodom.
utaknut:
Uzmite u obzir naputke na

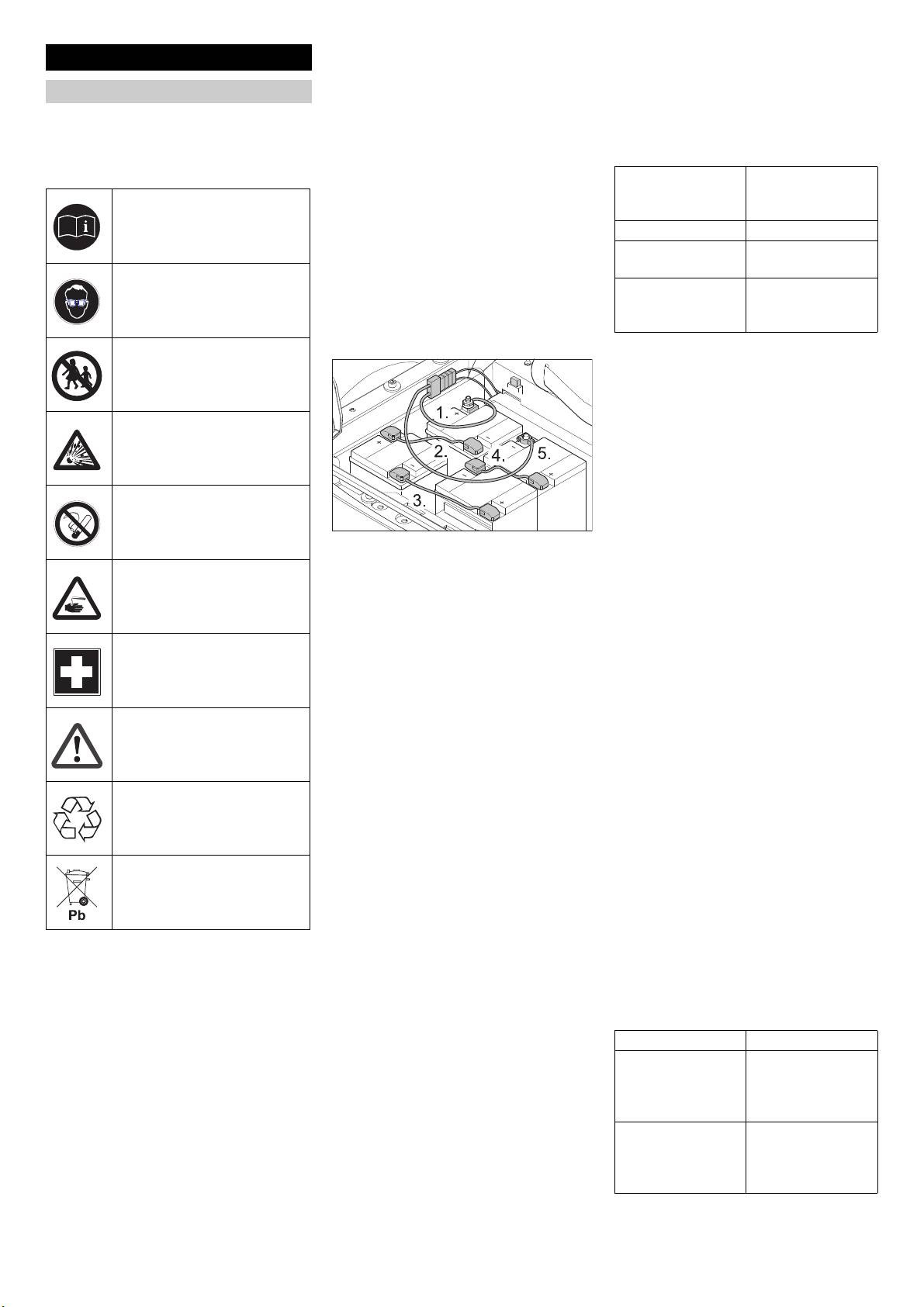

Ugradnja i priključivanje akumulatora
Kvar akumulatora A=treperi žuto,
akumulatoru, u uputama za
Napomena: Kod izvedbe KM 90/60 R Bp
B=isključeno,
uporabu i u uputama za rad
Pack akumulatori i punjač već su ugrađeni.
C+D+E=crveno
vozila!
Î Otvorite poklopac uređaja.
Akumulator se puni svijetli žuto
Î Akumulatore postavite u držač
Nosite zaštitne naočale!
Akumulator je
svijetli zeleno
akumulatora.
napunjen
Î Pravilno namjestite gumene odbojnike
Defekt punjača A=treperi žuto,
za pričvršćivanje akumulatora.
B+E=crveno,
Napomena: Spojni vodovi nisu sadržani u
Kiseline i akumulatore držite
C+D=isključeno
isporuci.
van domašaja djece!
(2) Punjenje KM 90/60 R Bp
Î Otvorite poklopac uređaja.
Î Izvucite utikač akumulatora i priključite
Opasnost od eksplozije!
kabel punjača.
Î Utaknite strujni utikač u utičnicu i
uključite punjač.
Napomena: Preporučeni punjači (koji
Zabranjeni su vatra, iskrenje,
odgovaraju korištenom akumulatoru)
opremljeni su elektronskom regulacijom i
otvoren plamen i pušenje!
samostalno završavaju postupak punjenja.
Tijekom punjenja sve se funkcije uređaja
Î Stezaljku (crveni kabel) priključite na
automatski prekidaju.
plus pol (+).
Opasnost od ozljeda
Akumulatori koji su laki za održavanje
kiselinom!
Î Pričvrstite spojne vodove na
Î Jedan sat prije kraja punjenja dodajte
akumulatore.
destiliranu vodu; pritom obratite pažnju
Î Drugu stezaljku priključite na minus pol
na propisanu razinu kiseline.
(-).
Prva pomoć!
Akumulator je označen na odgovarajuć
i
Napomena: Provjerite jesu li polovi i
način.
stezaljke akumulatora dostatno zaštićeni
Opasnost
mazivom.
Opasnost od ozljeda kiselinom. Dolijevanje
Oprez
vode u prazan akumulator može dovesti do
Upozorenje!
Prije puštanja uređaja u rad napunite
izbijanja kiseline! Pri radu s
akumulatore.
akumulatorskom kiselinom nosite zaštitne
naočale i odjeću kako biste spriječili ozljede
Punjenje akumulatora
i oštećenje odjeće. Kožu ili odjeću odmah
Opasnost
Zbrinjavanje u otpad!
isperite ako ih eventualno poprskate
Opasnost od ozljeda! Pridržavajte se
kiselinom.
propisa o sigurnosti pri radu s
Oprez
akumulatorom. Pridržavajte se uputa za
Opasnost od oštećenja. Za dopunjavanje
uporabu koje je izdao proizvođač punjača.
akumulatora koristite samo destiliranu ili
Akumulator se ne smije baciti u
desaliniziranu vodu (VDE 0510). Ne
Opasnost
kantu za smeće!
upotrebljavajte nikakve strane aditive (tzv.
Akumulatore punite samo prikladnim
sredstva za poboljšanje), jer u protivnom
punjačem.
prestaje svaka garancija.
Napomena: Kad su akumulatori napunjeni,
Nakon punjenja
Opasnost
punjač najprije odvojite od električne mreže
Î Isključite punjač i odvojite s električne
pa zatim od akumulatora.
Opasnost od eksplozije! Ne stavljajte alat
mreže.
niti bilo što slično na akumulator t.j. na
(1) Punjenje KM 90/60 R Bp Pack
Î Kod uređaja bez ugrađenog punjača:
polove i spojeve ćelija.
Opasnost
Utikač akumulatora odvojite od kabla
punjača i spojite s uređajem.
Opasnost
Opasnost od ozljeda! Punjač se smije
Opasnost od ozljeda! Rane nikad ne
koristiti samo ako strujni priključni kabel
Preporučeni akumulatori i punjači
dovodite u kontakt s olovom. Nakon radova
nije oštećen. Oštećen strujni priključni
Kataloški broj
s akumulatorom uvijek operite ruke.
kabel se bez odlaganja mora zamijeniti od
Akumulatorski set
6.654-124.0
strane proizvođača, njegove servisne
Opasnost
180 Ah, bez potrebe
službe ili neke druge kvalificirane osobe.
Opasnost od požara i eksplozije!
za održavanjem (4
Napomena: Stroj je serijski opremljen
– Pušenje i otvoreni plamen su
akumulatora)
akumulatorima koji ne zahtijevaju nikakvo
zabranjeni.
Punjač za
6.654-125.0
održavanje.
– Prostorije u kojima se pune akumulatori
akumulatore koje
Î Otvorite poklopac uređaja.
moraju biti dobro prozračene, jer se pri
nije potrebno
Î Strujni utikač punjača utaknite u
punjenju stvara visoko eksplozivan plin.
održavati
utičnicu.
– Akumulatori se ne smiju puniti na
Akumulatori i punjači mogu se nabaviti u
otvorenom.
specijaliziranim prodavaonicama.
- 5
303HR
Maksimalne dimenzije akumulatora
Stavljanje u pogon
(pojedinačno)
Opće napomene
Duljina Širina Visina
Uređaj elektronski koči dok se ne zaustavi
264 mm 190 mm 284 mm
kada je ispunjen jedan od sljedećih uvjeta.
– Noga je maknuta s vozne pedale.
Ako se kod izvedbe KM 90/60 R Bp koriste
akumulatori koji se lako održavaju, treba
–Vozačevo sjedalo je prazno dulje od 1
paziti na sljedeće:
sekunde.
– Obavezno se treba pridržavati
–Prekidač s ključem je postavljen u
maksimalnih dimenzija akumulatora.
položaj "0".
Î Podloške priložene u pakiranju gurnite
– Prilikom punjenja akumulatora koji se
Automatska pozicijska kočnica djeluje tek u
pod rampu da je podupiru.
lako održavaju poklopac uređaja se
stanju mirovanja.
Î Skinite drvene kocke za učvršćivanje
mora podići uvis.
Î Stroj za metenje postavite na ravnu
kotača te ih gurnute pod rampu.
– Pri punjenju akumulatora koji se lako
podlogu.
(1) Uređaj bez ugrađenog akumulatora
održavaju moraju se poštivati propisi
Î Izvucite ključ.
Î Otpustite pozicijsku kočnicu (vidi
proizvođača.
"Guranje stroja za metenje").
Ispitni i servisni radovi
Vađenje akumulatora
Î Uređaj izgurajte s palete preko tako
Î Provjerite stanje napunjenosti
Î Otvorite poklopac uređaja.
izrađene nagibne rampe.
akumulatora.
Î Odvojite stezaljku s minus pola (-).
(2) Uređaj s ugrađenim akumulatorom
Î Provjerite bočnu metlu.
Î Odvijte spojne vodove akumulatora.
Î Priključite akumulator (vidi poglavlje
Î Provjerite valjak za metenje.
Î Odvojite stezaljku s plus pola (+).
"Njega i održavanje").
Î Očistite filtar za prašinu.
Î Otpustite gumene odbojnike za
Î Okretanjem deblokirajte prekidač za
Î Ispraznite spremnik nakupljene
pričvršćivanje akumulatora.
isključenje u nuždi.
prljavštine.
Î Skinite akumulator s držača.
Î Prekidač s ključem prebacite u položaj
Î Provjerite tlak zraka u gumama.
Î Prazan akumulator zbrinite u otpad
"1".
Napomena: Za opis vidi poglavlje "Njega i
sukladno zakonskim odredbama.
Î Aktivirajte prekidač za odabir smjera
održavanje".
Provjera razine tekućine u akumulatoru i
vožnje pa uređaj lagano svezite niz
U radu
dopunjavanje
rampu.
Oprez
Î Vratite prekidač s ključem u položaj "0".
Podešavanje sjedala vozača
Kod akumulatora punjenih kiselinom
Guranje stroja za metenje
redovito provjeravajte razinu tekućine.
Î Povucite polugu za namještanje sjedala
–Specifična težina kiseline potpuno
Opasnost
prema unutra.
napunjenog akumulatora na 20 °C
– Opasnost od ozljeda! Prije ručnog
Î Pomaknite sjedalo, otpustite polugu i
iznosi 1,28 kg/l.
otpuštanja pozicijske kočnice uređaj
uglavite je.
– Kod djelomično ispražnjenog
treba osigurati od samostalnog
Î
Pomicanjem sjedala naprijed-natrag
akumulatora specifična težina kiseline
kotrljanja. Nakon otpuštanja pozicijske
provjerite je li sjedalo aretirano.
iznosi između 1,00 i 1,28 kg/l.
kočnice uređaj se kotrlja sve dok ne
–Specifična težina kiseline mora biti ista
Provjeravanje stanja napunjenosti
dostigne brzinu od oko 4,5 km/h.
u svim ćelijama.
akumulatora
Nakon toga ga koči elektronika.
Î Odvijte zatvarače svih ćelija.
– Zabranjeno je otpuštati pozicijsku
– Indikator svijetli zeleno.
Î Iz svake ćelije uzmite uzorak uređajem
kočnicu na strmini bez osiguranja od
Akumulator je napunjen (100...40%).
za mjerenje kiseline.
samostalnog kotrljanja.
– Pokazivač svijetli žuto
Î Uzorak kiseline vratite natrag u istu
ćeliju.
Akumulator se ispraznio na 40...20%.
Î Ako je razina tekućine premala,
– Indikator svijetli crveno
dopunite ćelije destiliranom vodom do
Akumulator se gotovo ispraznio. Metenje
oznake.
se uskoro automatski zaustavlja.
Î Napunite akumulator.
– Indikator svijetli crveno.
Î Zavijte zatvarač
e ćelija.
Akumulator se ispraznio. Metenje se
Istovar
automatski zaustavlja (ponovno pokretanje
agregata za metenje je moguće samo
Opasnost
nakon što se akumulator napuni).
Opasnost od ozljeda i oštećenja! Ne
Î Uređaj odvezite odmah do
koristite viličar za pretovar uređaja.
stacionarnog punjača i pritom
Î Povucite polugu za kočenje od kotača i
Napomena: Za trenutačno deaktiviranje
izbjegavajte uspone.
držite ju u tom položaju.
svih funkcija pritisnite sklopku za
Î Napunite akumulator.
Na taj je način pozicijska kočnica
isključenje u nuždi i okrenite prekidač s
onesposobljena te se uređaj može gurati.
ključem u položaj "0".
Stroj se pretovaruje na sljedeći način:
Î Prerežite i odstranite plastičnu vrpcu
ambalaže.
Î Zateznu učvrsnu vrpcu skinite s
učvrsnih mjesta.
Î Odvrnite označene četiri donje daske
palete učvršćene vijcima.
Î Daske postavite na rub palete tako da
se nalaze ispred kotača uređaja.
Učvrstite daske vijcima.
304 HR
- 6
Provjera pozicijske kočnice
Vožnja stroja
Metenje
Opasnost
Opasnost
Opasnost
Opasnost od nesreća. Prije svake uporabe
Opasnost od nesreća. Ukoliko uređaj ne
Opasnost od ozljeda! Kada je zasun za
mora se na ravnom terenu provjeriti
koči postupite kako slijedi:
grubu prljavštinu otvoren, valjak za metenje
ispravnost pozicijske kočnice.
– Ako se uređaj na kosini od preko 2 %
može izbacivati kamenje ili kamenu sitnež
Î Sjednite na sjedalo.
nagiba ne zaustavi pri puštanju vozne
prema naprijed. Pazite da ne dođe do
pedale, onda se sklopka za isključenje
Î Okretanjem deblokirajte prekidač za
ugrožavanja ljudi, životinja i predmeta.
u nuždi iz sigurnosnih razloga smije
isključenje u nuždi.
Oprez
pritisnuti samo onda, ako je propisana
Î Prekidač s ključem prebacite u položaj
mehanička funkcija pozicijske kočnice
Nemojte skupljati vrpce za pakiranje, žice i
"1".
pri svakom stavljanju uređaja u pogon
slično, jer mogu oštetiti mehanizam za
Î Pritisnite prekidač za odabir smjera
prethodno provjerena.
metenje.
vožnje (naprijed/natrag).
– Nakon zaustavljanja (na ravnoj
Oprez
Î Lagano pritisnite voznu pedalu.
površini) uređaj treba isključiti i nazvati
Rad stroja za metenje u mjestu može
Î Kočnica se mora čujno deblokirati.
servisnu službu!
izazvati oštećenja površine koja se čisti.
Uređaj se na ravnom terenu mora
– Dodatno treba obratiti pozornost na
Napomena: Za postizanje optimalnog
polako pokrenuti. Ako se papučica
naputke za održavanje kočnica.
rezultata čišćenja brzinu kretanja treba
pusti, kočnica se čujno aktivira. Ako do
Î Okretanjem deblokirajte prekidač za
prilagoditi uvjetima rada.
toga ne dođe, mora se prekinuti rad s
isključenje u nuždi.
uređajem i pozvati servisna služba.
Napomena: Tijekom rada je potrebno
Î Sjednite na upravljačko mjesto te
prekidač s ključem postavite u položaj
redovito prazniti spremnik nakupljene
Površina za odlaganje
"1".
prljavštine.
Napomena: Maksimalna dozvoljena nosivost
Napomena: Za površinsko čišćenje treba
Vožnja prema naprijed
površine za odlaganje iznosi 20 kg.
spustiti samo valjak za metenje.
Î Prekidač za odabir smjera vožnje
Î Odgovarajućim pričvrsnicima pričvrstite
Napomena: Pri čišćenju bočnih rubova
postavite na "naprijed".
teret za 4 ušice.
dodatno treba spustiti i bočnu metlu.
Î Lagano pritisnite voznu pedalu.
Metenje s valjkom za metenje
Sklopka za isključenje u nuždi
Vožnja unatrag
Î Programski prekidač postavite na
–Uređaj posjeduje sklopku za isključenje
Opasnost
stupanj 2. Valjak za metenje se spušta.
u nuždi. Kada se ona pritisne, uređaj se
– Opasnost od ozljeda! Pri vožnji unatrag
Valjak za metenje i bočna metla se vrte.
naglo zaustavlja i aktivira se
ne smije doći do opasnosti po druge
automatska pozicijska kočnica.
Metenje s podignutim zasunom za grubu
osobe, po potrebi uputite sve osobe
– Za ponovno vraćanje uređaja u pogon
prljavštinu
koje mogu biti ugrožene.
najprije deblokirajte sklopku za
Napomena: Za sakupljanje većih
– Pri vožnji unatrag oglašava se
isključenje u nuždi pa kratko isključite i
predmeta visine do 50 mm, kao što su
pulsirajući zvučni signal upozorenja.
ponovo uključite prekidač s ključem.
primjerice kutije cigareta, neophodno je
– Brzina vožnje unatrag je iz sigurnosnih
Biranje programa
nakratko podići zasun za grubu prljavštinu.
razloga manja od brzine vožnje prema
Podizanje zasuna za grubu prljavštinu:
naprijed.
Î Pedalu zasuna za grubu prljavštinu
Î Prekidač za odabir smjera vožnje
pritisnite prema naprijed i držite je
postavite na "natrag".
pritisnutom.
Î Lagano pritisnite voznu pedalu.
Î Za spuštanje maknite nogu s pedale.
Ponašanje vozila u vožnji
Napomena: Optimalni rezultat čišćenja se
– Voznom pedalom je moguće
može postići samo ako je zasun za grubu
nestupnjevito mijenjati brzinu vožnje.
prljavštinu spušten do kraja.
Kočnice
Metenje s bočnom metlom
Î Kada se vozna pedala pusti, stroj se
Î Programski prekidač postavite na
samostalno zaustavlja i ostaje mirovati.
stupanj 3. Bočne metle i valjak za
1 Vožnja
metenje se spuštaju.
Vožnja do mjesta čiš
ćenja.
Prelaženje preko prepreka
Napomena: Valjak za metenje i bočne
2 Metenje s valjkom za metenje
Prelaženje preko nepokretnih prepreka
metle se automatski pokreću.
Valjak za metenje se spušta. Valjak za
visine do 50 mm:
metenje i bočna metla se vrte.
Î Polako i pažljivo pređite preko vozeći
Metenje suhe podloge
3 Metenje s valjkom za metenje i bočnim
prema naprijed.
Napomena: Tijekom rada je potrebno
metlama
Prelaženje preko nepokretnih prepreka
redovito prazniti spremnik nakupljene
Valjak za metenje i bočne metle se
visine iznad 50 mm:
prljavštine.
spuštaju.
Î Preko takvih prepreka se smije preći
Napomena: Tijekom rada potrebno je
Uključivanje stroja
samo pomoću prikladne rampe.
redovito čistiti filtar za prašinu.
Napomena: Ovaj je uređaj opremljen
Preopterećenje voznog motora
kontaktnim prekidačem sjedala vozača.
Motor se u slučaju preopterećenja nakon
Prilikom napuštanja vozačevog sjedala
određenog vremena isključuje. Indikator
uređaj nakon vremena odgode od 1,5
"Preopterećenje voznog motora" svijetli
Î Zatvorite zasun za mokro/suho
sekundi koči i zaustavlja se, a aktivirane
crveno čim se struja motora ograniči. U
usisavanje.
funkcije metenja se isključuju.
slučaju pregrijavanja upravljačke jedinice
Î Sjedite na sjedalo.
sve pogonske jedinice se isključuju, osim
Metenje nakupljene vlaknaste i suhe
Î NEMOJTE pritiskati voznu pedalu.
sirene i čišćenja filtra.
prljavštine (npr. suhe trave ili slame)
Î Ostavite uređaj da se ohladi u trajanju
Î Programski prekidač postavite na
Î Otvorite zasun za mokro/suho
od najmanje 15 minuta.
stupanj 1 (vožnja).
usisavanje.
Î Prekidač s ključem okrenite u položaj
Î Prekidač s ključem prebacite u položaj
Napomena: Tako ćete izbjeći začepljenje
"0", malo pričekajte i ponovo okrenite
"1".
filtarskog sustava.
na "1".
- 7
305HR
Metenje vlažne ili mokre podloge
Skladištenje
Čišćenje stroja izvana
Î Otvorite zasun za mokro/suho
Î Stroj prebrišite vlažnom krpom
Opasnost
usisavanje.
natopljenom u otopinu blagog sredstva
Napomena: Filtar se tako štiti od vlage.
Opasnost od ozljeda i oštećenja! Pri
za pranje.
skladištenju imajte u vidu težinu uređaja.
Napomena: Nemojte koristiti nagrizajuća
Čišćenje filtra
sredstva za čišćenje.
–Uključite ručno čišćenje filtra.
Stavljanje uređaja van
pogona
Intervali održavanja
Ako se stroj za metenje ne koristi duže
Napomena: Brojač sati rada ukazuje na
vrijeme, molimo Vas da uzmete u obzir
vremena kada se trebaju vršiti radovi na
Î Pritisnite tipku za čišćenje filtra. Filtar se
sljedeće:
održavanju.
čisti u trajanju od 15 sekundi.
Î Stroj za metenje postavite na ravnu
Održavanje koje provodi vlasnik
podlogu.
Svakodnevno održavanje:
Pražnjenje nakupljene prljavštine
Î Programski prekidač postavite na
Î Provjerite pohabanost valjka za
Napomena: Prije otvaranja i pražnjenja
stupanj 1 (vožnja). Valjak za metenje i
metenje i bočnih metli te da u njima
spremnika nakupljene prljavštine pričekajte
bočne metle se podižu kako im se
nema upletenih vrpci.
da se okonča čišćenje filtra i da se prašina
čekinje ne bi oštetile.
Î Provjerite tlak zraka u gumama.
slegne.
Î Prekidač s ključem okrenite u položaj
Î Provjerite ispravnost svih komandnih
Î Lagano podignite i izvucite spremnik
"0" i izvucite ključ.
elemenata.
nakupljene prljavštine.
Î Osigurajte ga od samopokretanja.
Tjedno održavanje:
Î Ispraznite spremnik nakupljene
Î Očistite ga iznutra i izvana.
Î Provjerite razinu akumulatorske
prljavštine.
tekućine.
Î Ugurajte i uglavite spremnik nakupljene
Î Stroj odložite na zaštićenom i suhom
prljavštine.
mjestu.
Î Provjerite pokretljivost svih pokretnih
Î Ispraznite nasuprotni spremnik
Î Odvojite akumulator.
dijelova.
nakupljene prljavštine.
Î Napunite akumulator i dopunjavajte ga
Î Provjerite podešenost i pohabanost
brtvenih letvica u području metenja.
Isključivanje uređaja
otprilike svaka 2 mjeseca.
Î Provjerite filtar za prašinu i po potrebi
Î Programski prekidač postavite na
Njega i održavanje
očistite filtarsku kutiju.
stupanj 1 (vožnja). Bočne metle i valjak
Održavanje svakih 100 sati rada:
za metenje se podižu.
Opće napomene
Î Provjerite ispravnost kontaktnog
Î Prekidač s ključem okrenite u položaj
Î Prije čišćenja i servisiranja uređaja,
prekidača sjedala vozača.
"0" i izvucite ključ.
zamjene dijelova ili preinake na neku
Napomena: Nakon isključivanja uređaja
Î Provjerite razinu kiseline u
drugu funkciju treba isključiti uređaj,
vrši se automatsko čišćenje filtra za prašinu
akumulatoru.
u trajanju od oko 15 sekundi. Za to vrijeme
izvući ključ i akumulatorski utikač,
Î Provjerite zategnutost, pohabanost i
ne otvarajte poklopac uređaja.
odnosno odvojiti akumulator.
ispravnost pogonskog remenja (klinasti
Napomena: Uređaj ima mogućnost
Î Prilikom radova na električnom sklopu
i zaobljeni remen).
automatskog isključivanja kako bi se
treba izvući utikač akumulatora
Održavanje u slučaju pohabanosti:
akumulatori zaštitili od pražnjenja. Ako se
odnosno odvojiti akumulator.
Î Zamijenite brtvene letvice.
uređaj s uključenim prekidačem s ključem
– Servisne radove smiju obavljati samo
Î Zamijenite valjak za metenje.
ne koristi duže od 30 minuta, on se
ovlaštene servisne službe ili stručnjaci
samostalno gasi.
Î Zamijenite bočne metle.
za izvođenje takvih radova, koji su
Napomena: Za opis vidi poglavlje "Radovi
Transport
upoznati sa svim relevantnim
na održavanju".
sigurnosnim propisima.
Opasnost
Napomena: Sve radove na servisiranju i
– Kod prenosivih uređaja za
Opasnost od ozljeda i oštećenja! Prilikom
održavanju, u slučaju da sam vlasnik
profesionalnu primenu mora se izvršiti
transporta pazite na težinu uređaja.
održava stroj, mora obavljati kvalificirana
ispitivanje sigurnosti u skladu s VDE
Î Prekidač s ključem okrenite u položaj
stru
čna osoba. Po potrebi se ti radovi u
0701.
"0" i izvucite ključ.
svako doba mogu prepustiti stručnom
– Koristite samo valjke za metenje/bočne
Î Podložite mu klinove pod kotače.
prodavaču Kärcher proizvoda.
metle koje su priložene uz uređaj ili
Î Osigurajte ga zateznim remenjem ili
Održavanje koje provodi servisna služba
navedene u uputama za rad. Upotreba
užadima.
Održavanje nakon 5 sati rada:
drugih valjaka za metenje/bočnih četki
Î Prilikom transporta vozilima osigurajte
Î Provedba prve inspekcije.
može ugroziti sigurnost.
uređaj od klizanja i naginjanja sukladno
Održavanje svakih 50 sati rada
odgovarajućim mjerodavnim propisima.
Čišćenje
Održavanje svakih 100 sati rada
Napomena: Radi održavanja prava na
Oprez
jamstvene usluge tijekom jamstvenog roka
Opasnost od oštećenja! Stroj se ne smije
sve servisne radove smije obavljati
čistiti mlazom vode iz crijeva ili vodom pod
isključivo ovlaštena Kärcher servisna
visokim tlakom (opasnost od kratkih
služba i to u skladu sa servisnom knjižicom.
spojeva ili drugih oštećenja).
Čišćenje stroja iznutra
Opasnost
Opasnost od ozljeda! Nosite masku za
zaštitu od prašine i zaštitne naočale.
Î Otvorite poklopac uređaja.
Napomena: Obratite pozornost na oznake
za pričvrsna mjesta na osnovnom okviru
Î Stroj prebrišite krpom.
(simboli lanca). Uređaj se radi utovara ili
Î Ispušite ga komprimiranim zrakom.
istovara smije voziti na nagibima do najviše
Î Zatvorite poklopac motora.
12%.
306 HR
- 8
Radovi na održavanju
Provjera valjka za metenje
Î Stroj za metenje postavite na ravnu
Priprema:
podlogu.
Î Stroj za metenje postavite na ravnu
Î Programski prekidač postavite na
podlogu.
stupanj 1 (vožnja). Valjak za metenje se
Î Prekidač s ključem okrenite u položaj
podiže.
"0" i izvucite ključ.
Î Prekidač s ključem okrenite u položaj
Î Pritisnite sklopku za isključenje u nuždi.
"0" i izvucite ključ.
Opće sigurnosne napomene
Î Stroj podlagačima osigurajte od
Opasnost
samopokretanja.
Opasnost od ozljeda!
Î Dizalicu namjestiti na odgovarajuće
Î
Odstranite vrpce ili petlje s valjka za
Motoru jedinice za čišćenje filtra je nakon
prihvatno mjesto prednjeg odnosno
metenje
isključivanja potrebno oko 15 sekundi da se
stražnjeg kotača.
Zamjena valjka za metenje
zaustavi. Za to vrijeme ne otvarajte
Î Stroj podignite dizalicom.
Zamjena je neophodna ukoliko uslijed
poklopac uređaja.
Î Uklonite šesterostrani vijak (samo
habanja čekinja rezultat čišćenja biva
Opasnost
stražnji kotač).
primjetno lošiji.
Î Skinite kotač.
Opasnost od ozljeda! Prije svih servisnih
Î Stroj za metenje postavite na ravnu
radova i popravaka uređaj treba pustiti da
Î Postavite rezervni kotač.
podlogu.
se dovoljno ohladi.
Î Montirajte šesterostrani vijak (samo
Î Programski prekidač postavite na
stražnji kotač).
Provjera razine tekućine u akumulatoru i
stupanj 1 (vožnja). Valjak za metenje se
Î Stroj spustite dizalicom.
dopunjavanje
podiže.
Î Ugurajte i uglavite spremnik nakupljene
Î Prekidač s ključem okrenite u položaj
Oprez
prljavštine.
"0" i izvucite ključ.
Kod akumulatora punjenih kiselinom
Napomena: Koristite uobičajenu dizalicu
Î Stroj podlagačima osigurajte od
redovito provjeravajte razinu tekućine.
za podizanje motornih vozila.
samopokretanja.
Î Odvijte zatvarače svih ćelija.
Î Lagano podignite i izvucite spremnik
Î Ako je razina tekućine premala,
Provjera profila metenja bočnih metli
nakupljene prljavštine na lijevoj strani.
dopunite ćelije destiliranom vodom do
Î Provjerite tlak zraka u gumama.
oznake.
Î Podignite boč
ne metle.
Î Napunite akumulator.
Î Stroj za metenje postavite na ravnu i
Î Zavijte zatvarače ćelija.
glatku površinu koja je vidljivo
prekrivena prašinom ili izmrvljenom
Provjeravanje tlaka zraka u gumama
kredom.
Î Stroj za metenje postavite na ravnu
Î Spustite bočne metle i pustite da se
podlogu.
nakratko vrte.
Î Na ventil gume priključite uređaj za
Î Podignite bočne metle.
ispitivanje tlaka.
Î Maknite stroj vozeći ga unatrag.
Î Provjerite tlak zraka i po potrebi
Î Stroj za metenje postavite na ravnu
ispravite.
podlogu.
Î Otpustite pričvrsni vijak lijeve bočne
Î Tlak zraka za stražnje gume treba
Î Provjerite profil metenja.
oplate.
iznositi 4,25 bara.
Î Skinite bočnu oplatu.
Zamjena kotača
Opasnost
Opasnost od ozljeda!
Î Stroj za metenje postavite na ravnu
podlogu.
Î Izvucite ključ.
Î Pri popravcima koji se vrše na javnim
cestama u opasnim prometnim
područjima treba nositi signalnu odjeću.
Î Provjerite stabilnost podloge. Stroj
Profil metenja trebao bi biti širok između 40
podlagačima dodatno osigurajte od
i 50 mm.
Î Izvjesite vlačnu oprugu.
samopokretanja.
Napomena: Zahvaljujući plutajućem
Provjera guma
uležištenju bočne metle profil metenja se
Î Provjerite postojanje ukliještenih
prilikom trošenja četki automatski
predmeta na radnoj površini guma.
prilagođava. Ako je bočna metla previše
Î Uklonite predmete.
istrošena, treba ju zamijeniti.
Î Koristite prikladna, uobičajena sredstva
Zamjena bočne metle
za popravljanje guma.
Î Stroj za metenje postavite na ravnu
Napomena: Uzmite u obzir preporuke
podlogu.
proizvođača. Nastavak vožnje je moguć uz
Î Programski prekidač postavite na
uvažavanje navoda proizvođača. Gumu
stupanj 1 (vožnja). Bočne metle se
odnosno kotač zamijenite čim prije.
podižu.
APričvrsni vijak vakuumske priključnice
Î Lagano podignite i izvucite spremnik
Î Prekidač s ključem okrenite u položaj
BPričvrsna matica zasuna za grubu
nakupljene prljavštine na odgovarajućoj
"0" i izvucite ključ.
Î Otpustite 3 pričvrsna vijka na donjoj
prljavštinu
strani.
strani.
C Vijak ovjesa valjka za metenje
Î Nataknite bočnu metlu na zahvatnik i
pričvrstite.
- 9
307HR
Î Odvijte i izvadite pričvrsni vijak
pustite da se valjak za metenje
Stražnja brtvena letvica
vakuumske priključnice pa otpustite
nakratko vrti.
Î Namjestite razmak brtvene letvice od
polugu.
Î Podignite valjak za metenje.
tla tako da se ona naginje unatrag sa
Î Odvijte i skinite pričvrsnu maticu
Î Pritisnite papučicu za podizanje zasuna
zaustavnim hodom od 5-10 mm.
zasuna za grubu prljavštinu te izvjesite
za grubu prljavštinu i držite je
Î Ako je istrošena, zamijenite je.
zasun.
pritisnutom.
Î Odvijte pričvrsne matice stražnje
Î Odvijte i izvadite vijak ovjesa valjka za
Î Maknite stroj vozeći ga unatrag.
brtvene letvice (3).
metenje.
Î Navijte novu brtvenu letvicu.
Bočne brtvene letvice
Î Popustite pričvrsne matice bočne
brtvene letvice, a prilikom zamjene ih
odvijte.
Î Navijte novu brtvenu letvicu, a matice
nemojte još zatezati.
Î Za namještanje razmaka od tla
podstavite podložak debljine 1-3 mm.
Î Usmjerite brtvenu letvicu.
Pometena površina treba imati oblik
Î Pritegnite matice.
Î Oplatu valjka za metenje gurnite ulijevo
pravilnog pravokutnika širine između 50-70
Î Vijcima pričvrstite bočne oplate.
i skinite.
mm.
Î Ugurajte i uglavite spremnik nakupljene
Napomena: Zahvaljujući plutajućem
prljavštine na obje strane.
uležištenju valjka za metenje profil metenja
Zamjena filtra za prašinu
se prilikom trošenja četki automatski
몇 Upozorenje
prilagođava. Ako je valjak za metenje
previše istrošen, treba ga zamijeniti.
Prije nego što počnete mijenjati filtar
ispraznite spremnik nakupljene prljavštine.
Podešavanje i zamjena brtvenih letvica
Pri radovima na filtarskom sklopu nosite
Î Stroj za metenje postavite na ravnu
masku za zaštitu od prašine. Pridržavajte
podlogu.
se propisa o sigurnosti pri radu s finom
Î Programski prekidač postavite na
prašinom.
stupanj 1 (vožnja). Valjak za metenje se
Î Prekidač s ključem okrenite u položaj
Î Izvadite valjak za metenje.
podiže.
"0" i izvucite ključ.
Î Prekidač s ključem okrenite u položaj
Î Pritisnite sklopku za isključenje u nuždi.
"0" i izvucite ključ.
Î Otvorite poklopac uređaja.
Î Pritisnite sklopku za isključenje u nuždi.
Î Stroj podlagačima osigurajte od
samopokretanja.
Î Lagano podignite i izvucite spremnik
nakupljene prljavštine na obje strane.
Î Otpustite pričvrsne vijke bočne oplate
na obje strane.
Î Skinite bočne oplate.
Položaj ugradnje valjka za metenje u
Prednja brtvena letvica
smjeru vožnje
Î Popustite pričvrsne matice prednje
Î Ugurajte novi valjak za metenje u kutiju
brtvene letvice (1), a prilikom zamjene
Î Otpustite pričvrsne vijke.
valjka za metenje i nataknite ga na
ih odvijte.
Î Pritisnite držač filtra prema gore i skinite
pogonski nastavak.
Î Navijte novu brtvenu letvicu, a matice
ga.
Napomena: Pri ugradnji novog valjka za
nemojte još zatezati.
Î Izvadite filtar s lamelama.
metenje pazite na položaj kompleta
Î Umetnite novi filtar.
čekinja.
Î Postavite oplatu valjka za metenje.
Î Zavijte pričvrsne vijke i maticu.
Î Objesite vlačnu oprugu.
Î Vijcima pričvrstite bočnu oplatu.
Î Ugurajte i uglavite spremnik nakupljene
prljavštine na obje strane.
Provjera profila metenja valjka za
metenje
Î Programski prekidač postavite na
Î Usmjerite brtvenu letvicu.
stupanj 1 (vožnja). Valjak za metenje i
Î Podesite razmak brtvene letvice od tla
Î Zahvatnik treba dosjesti u otvore na
bočne metle se podižu.
tako da se ona naginje unatrag sa
pogonskoj strani.
Î Stroj za metenje postavite na ravnu i
zaustavnim hodom od 10-15 mm.
Î Umetnite držač filtra i pritisnite ga
glatku površinu koja je vidljivo
Î Pritegnite matice.
prema dolje.
prekrivena prašinom ili izmrvljenom
Gumena letvica
Î Pritegnite pričvrsne vijke.
kredom.
Î Ako je istrošena, zamijenite je.
Napomena: Pri ugradnji novog filtra pazite
Î Programski prekidač postavite na
Î Odvijte pričvrsne matice gumene
da lamele ostanu neoštećene.
stupanj 2. Valjak za metenje se spušta.
letvice (2).
Lagano pritisnite voznu pedalu pa
Î Navijte novu gumenu letvicu.
308 HR
- 10

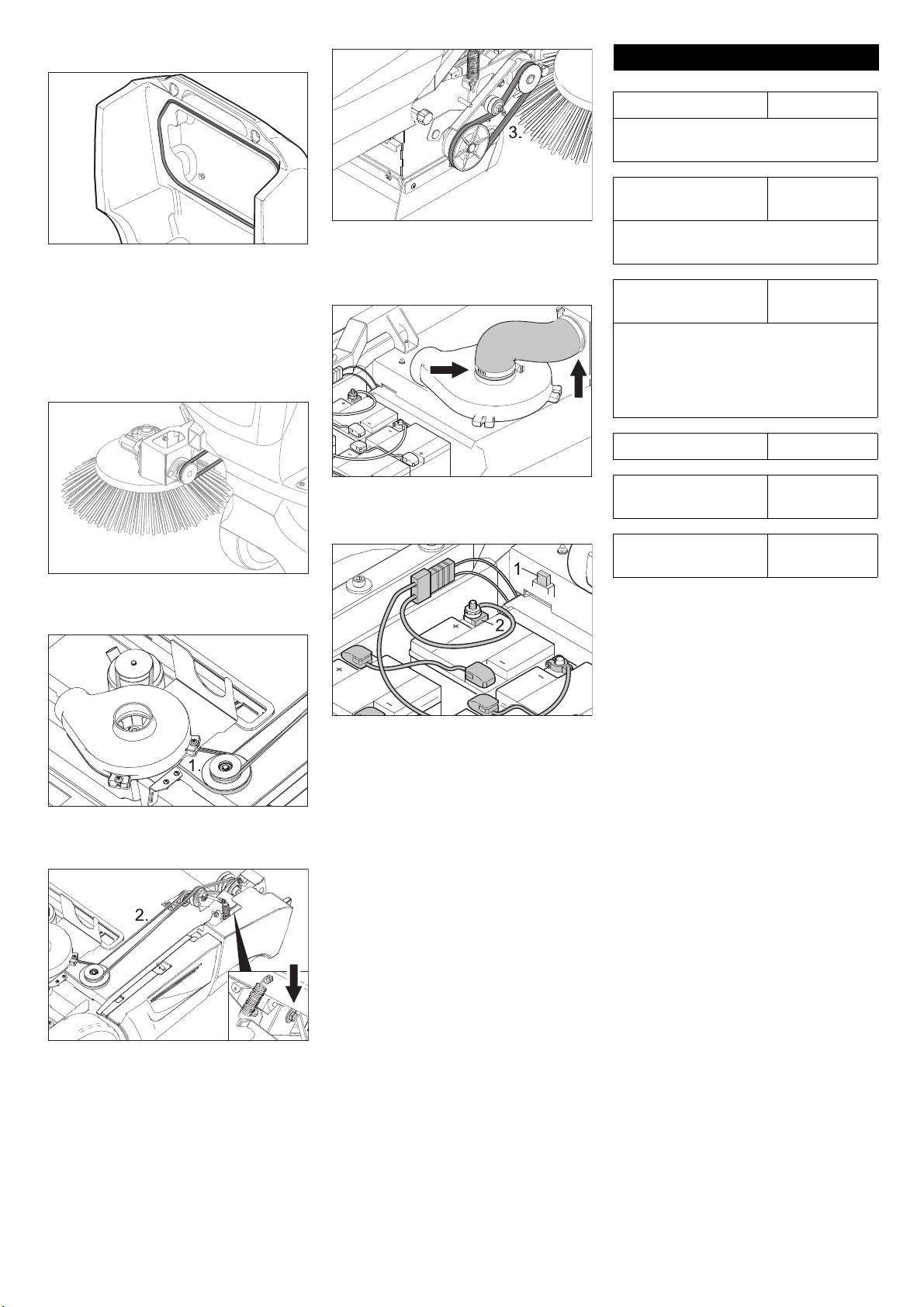

Zamjena brtvila filtarske kutije
Pribor
Bočna metla 6.905-626.0
Sa standardnim četkama za unutarnje i
vanjske površine.
Standardni valjak za
4.762-430.0
metenje
Î Provjerite zategnutost, pohabanost i
Otporan na habanje i vodu. Univerzalne
oštećenost klinastog remena pogona
Î Izvadite brtvilo filtarske kutije iz utora u
četke za unutarnje i vanjsko čišćenje.
valjka za metenje.
poklopcu uređaja.
Î Umetnite novo brtvilo.
Provjera usisnog ventilatora
Mekani valjak za
4.762-442.0
Provjera pogonskog remenja
metenje
Î Prekidač s ključem okrenite u položaj
S prirodnim čekinjama, specijalno za
"0" i izvucite ključ.
metenje fine prašine na glatkim
Î Pritisnite sklopku za isključenje u nuždi.
podovima u zatvorenim prostorijama.
Î Otvorite poklopac uređaja.
Nije otporan na vodu i nije za abrazivne
površine.
Filtar za prašinu 6.414-576.0
Î Provjerite zabrtvljenost crijeva na
Antistatički valjak za
4.762-441.0
usisnom ventilatoru.
metenje
Zamjena osigurača
Jedinica za metenje
2.641-665.0
sagova
Î Provjerite zategnutost, pohabanost i
oštećenost zaobljenog remena bočne
metle.
1 Plosnati utični osigurač
2 Osigurač polova
– Zamijenite plosnati utični osigurač
novim osiguračem sljedeće jakosti: 1 A
(F2) - vakuumska crpka
Î Provjerite zategnutost, pohabanost i
Î Neispravni osigurač zamijenite novim.
oštećenost klinastog remena pogona
Osigurač polova
valjka za metenje.
Î Neispravni osigurač zamijenite novim.
Napomena: Neispravne osigurače polova
smije mijenjati samo Kärcherova servisna
služba ili ovlašteni stručnjak. Ako je ovaj
osigurač u kvaru, moraju se ispitati uvjeti za
primjenu uređaja kao i cjelokupna
upravljačka jedinica.
Î Provjerite zategnutost, pohabanost i
oštećenost klinastog remena pogona
valjka za metenje.
Î Po potrebi pomoću vijka pritegnite
klinasti remen.
- 11
309HR
Otklanjanje smetnji
Opasnost
Opasnost od ozljeda. Prije svih radova na uređaju prebacite prekidač s ključem na "0" i izvucite ključ. Pritisnite sklopku za isključenje u
nuždi.
Smetnja Otklanjanje
Uređaj se ne može pokrenuti Sjedite na sjedalo, kontaktni prekidač sjedala se aktivira
Deblokirajte sklopku za isključenje u nuždi.
Utaknite utikač akumulatora (KM 90/60 R Bp).
Prekidač s ključem prebacite u položaj "1".
Provjerite osigurač F1; neka ga po potrebi zamijeni Kärcherova servisna služba.
Provjerite i po potrebi napunite akumulatore.
Obavijestite Kärcher servisnu službu.
Stroj ne mete kako treba Provjerite pohabanost valjka za metenje i bočnih metli te ih po potrebi zamijenite
Provjerite ispravnost zasuna za grubu prljavštinu.
Provjerite pohabanost brtvenih letvica, po potrebi ih podesite ili zamijenite.
Provjerite remene pogona metenja.
Obavijestite Kärcher servisnu službu.
Stroj diže prašinu Ispraznite spremnik nakupljene prljavštine
Provjerite pogonski remen usisnog ventilatora.
Provjerite brtvenu manžetu na usisnom ventilatoru.
Provjerite zabrtvljenost crijeva na usisnom ventilatoru.
Provjerite, očistite ili zamijenite filtar za prašinu.
Provjerite brtvilo filtarske kutije
Zatvorite zasun za mokro/suho usisavanje.
Provjerite pohabanost brtvenih letvica, po potrebi ih podesite ili zamijenite.
Obavijestite Kärcher servisnu službu.
Loše metenje po rubovima Zamijenite bočnu metlu
Provjerite pohabanost brtvenih letvica, po potrebi ih podesite ili zamijenite.
Obavijestite Kärcher servisnu službu.
Spuštanje bočnih metli ili valjka za
Provjerite i po potrebi zamijenite osigurač F2.
metenje ne radi.
Obavijestite Kärcher servisnu službu.
Nedovoljan učinak usisavanja Provjerite brtvilo filtarske kutije
Provjerite brtvenu manžetu na usisnom ventilatoru.
Provjerite zabrtvljenost crijeva na usisnom ventilatoru.
Pravilno ugradite filtar s lamelama, vidi "Zamjena filtra za prašinu"
Obavijestite Kärcher servisnu službu.
Valjak za metenje se ne vrti Odstranite vrpce ili petlje s valjka za metenje.
Obavijestite Kärcher servisnu službu.
Prikazuje se šifra greške. Uređaj sasvim isključite pa ponovo uključite.
Pri učestalom pojavljivanju šifre greške obavijestite Kärcherovu servisnu službu.
310 HR
- 12
Šifra greške
Indikator
Indikator
Indikator
Indikator
Indikator
Značenje
servisa
napunjenosti
preopterećenj
preopterećenj
preopterećenj
akumulatora
a jedinice za
a voznog
a valjka za
čišćenje filtra
motora
metenje
žuto zeleno/žuto/
crveno crveno crveno
crveno
treperi -- -- -- x Sklopka za isključenje u nuždi je stisnuta.
treperi -- -- x -- Previsoka temperatura platine
treperi -- -- x x Napon akumulatora nedostatan
treperi -- x -- -- Neispravnost vozne pedale
treperi -- x -- x Prekid voda električnih trošila
treperi -- x x -- Kratak spoj električnih trošila
treperi -- x x x Greška u postupku punjenja
treperi x -- -- -- Modul napajanja u kvaru
treperi x -- -- x Ugrađeni punjač je neispravan
treperi x -- x -- Glavni kontaktor ne otvara
isključeno bez značenja x -- -- Preopterećenje jedinice za čišćenje filtra
isključeno bez značenja -- x -- Preopterećenje voznog motora
isključeno bez značenja -- -- x Preopterećenje valjka za metenje
- 13
311HR
Tehnički podaci
KM 90/60 R Bp KM 90/60 R Bp Pack
Podaci stroja
Duljina x širina x visina mm 1635 x 980 x 1260 1635 x 980 x 1260
Prazna težina kg 200 330
Transportna težina kg 275 405
Dopuštena ukupna težina kg 530 530
Brzina vožnje km/h 6 6
Brzina metenja km/h 6 6
Savladavanje uspona (maks.) % 12 12
Promjer valjka za metenje mm 250 250
Širina valjka za metenje mm 615 615
Promjer bočnih metli mm 410 410
Površinski učinak bez bočnih metli m
2
/h 3690 3690
Površinski učinak s 1 bočnom metlom m
2
/h 5400 5400
Površinski učinak s 2 bočne metle m
2
/h 7110 7110
Radna širina bez bočnih metli mm 615 615
Radna širina s 1 bočnom metlom mm 900 900
Radna širina s 2 bočne metle mm 1185 1185
Volumen spremnika za prljavštinu l 60 60
Stupanj zaštite, zaštićeno od kapajuće vode -- IPX 3 IPX 3
Motori
– Vozni motor
Tip -- Serijski spojen motor za
Serijski spojen motor za
vožnju prema naprijed i
vožnju prema naprijed i
unatrag
unatrag
Izvedba -- Motor na glavčini prednjeg
Motor na glavčini prednjeg
kotača
kotača
Napon V 24 24
Nazivna jačina struje A 40 40
Nazivna snaga (mehanička) W 600 600
Stupanj zaštite -- IP 54 IP 54
Broj okretaja 1/min nestupnjevito nestupnjevito
– Agregati za metenje i ventilatori
Tip -- Motor istosmjerne struje s
Motor istosmjerne struje s
trajnim magnetom
trajnim magnetom
Izvedba -- B14 B14
Napon V 24 24
Nazivna jačina struje A 33 33
Nazivna snaga (mehanička) W 600 600
Stupanj zaštite -- IP 20 IP 20
Broj okretaja 1/min 3600 3600
Akumulator
Tip -- -- 6V 6iV 180 DTP
Ukupan broj -- -- 4
Kapacitet Ah -- 180
Trajanje punjenja potpuno ispražnjenog akumulatora h -- 10...15
Trajanje rada nakon višekratnog punjenja h -- oko 2,5
Punjač
Napon el. mreže V~ -- 230
Izlazni napon V -- 24
Izlazna struja A -- 27
Osigurači
Osigurač (F1) - glavni osigurač A 150 150
Osigurač (F2) - vakuumska crpka A 3 3
Gume
Veličina straga -- 4.00-8 4.00-8
Tlak zraka straga bara 4,25 4,25
Kočnica
312 HR
- 14
Radna/pozicijska kočnica -- elektronička elektronička
Filtarski i usisni sustav
Površina filtra za finu prašinu m
2
4,0 4,0
Kategorija primjene filtra za prašinu neškodljivu po zdravlje -- M M
Nazivni podtlak usisnog sustava mbar 8 8
Nazivni volumni protok usisnog sustava l/s 41 41
Okolni uvjeti
Temperatura °C +5...+45 +5...+45
Vlažnost zraka, bez stvaranja kondenzata % 0 - 90 0 - 90
Utvrđene vrijednosti prema EN 60335-2-72
Emisija buke
Razina zvučnog tlaka L
pA
dB(A) 69 69
Nepouzdanost K
pA
dB(A) 2 2
Razina zvučne snage L
WA
+ nepouzdanost K
WA
dB(A) 87 87
Vibracije uređaja
Vrijednost vibracije na ruci m/s
2
<2,5 <2,5
Sjedište m/s
2
<0,5 <0,5
Nepouzdanost K m/s
2
0,2 0,2
CE-izjava
Izjavljujemo da navedeni uređaj u svojoj
U svakoj zemlji važe jamstveni uvjeti koje je
zamisli i konstrukciji te kod nas korištenoj
izdala naša nadležna organizacija za
izvedbi odgovara osnovnim sigurnosnim i
distribuciju. Eventualne smetnje na stroju
zdravstvenim zahtjevima u skladu s niže
za vrijeme trajanja jamstva uklanjamo
navedenim direktivama Europske
besplatno ukoliko je uzrok greška u
Zajednice. Ova izjava gubi valjanost u
materijalu ili proizvodnji. U slučaju koji
slučaju izmjene stroja koja nisu ugovorene
podliježe garanciji obratite se, uz prilaganje
s nama.
potvrde o kupnji, Vašem prodavaču ili
najbližoj ovlaštenoj servisnoj službi.
Proizvod: Stroj za metenje s
usisavanjem
Tip: 1.047-xxx
Odgovarajuće smjernice EZ:
2006/42/EZ (+2009/127/EZ)
2004/108/EZ
2000/14/EZ
Primijenjene usklađene norme:
EN 60335–1
EN 60335–2–29
EN 60335–2–72
EN 55014–1: 2006
EN 55014–2: 1997 + A1: 2001
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Primijenjeni nacionalni standardi:
---
Primijenjeni postupak ocjenjivanja
suglasja:
privitak V
Razina jačine zvuka dB(A)
Izmjerena: 85
Zajamčena: 87
5.957-155
Potpisnici rade po nalogu i s ovlaštenjem
poslovodstva.
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Faks:+49 7195 14-2212
- 15
CEO
Head of Approbation
Jamstvo
313HR
Pre prve upotrebe Vašeg
mogu dokazati sposobnosti za
Simboli na uređaju
uređaja pročitajte ove originalno
posluživanje i ovlašćena su za njegovu
uputstvo za rad, postupajte prema njemu i
upotrebu.
Nemojte sakupljati
sačuvajte ga za kasniju upotrebu ili za
–Uređajem ne smeju rukovati deca niti
zapaljene ili užarene
sledećeg vlasnika.
maloletnici.
predmete, kao npr.
Pre prvog stavljanja u pogon obavezno
– Vožnja pratećih osoba nije dozvoljena.
cigarete, šibice i slično.
pročitajte sigurnosne napomene br. 5.956-
– Samohodni uređaji smeju da se
250!
pokreću samo dok vozač sedi u sedištu.
Pregled sadržaja
Î Neovlašćeno korišćenje uređaja treba
Opasnost od ugnječenja i
sprečiti izvlačenjem ključa.
posekotina na remenju,
Sigurnosne napomene SR - 1
Î Uređaj se za vreme rada motora nikada
bočnim metlama,
Funkcija SR - 2
ne sme ostaviti bez nadzora. Vozač
posudama, poklopcu
sme da napusti uređaj tek nakon što je
Namensko korišćenje SR - 2
uređaja.
isključio motor, osigurao uređaj od
Zaštita životne sredine SR - 2
nehotičnog pokretanja i izvukao ključ
.
Komandni i funkcioni elementi SR - 3
Simboli u uputstvu za rad
Uređaji sa baterijskim pogonom
Pre upotrebe SR - 5
Napomena: Pravo na garantne usluge
Opasnost
Stavljanje u pogon SR - 6
postoji samo ukoliko se koriste akumulatori
Ukazuje na neposredno preteću opasnost
Rad SR - 6
i punjači koje preporučuje preduzeće
koja dovodi do teških telesnih povreda ili
Stavljanje uređaja van pogona SR - 8
Kärcher.
smrti.
Nega i održavanje SR - 8
– Obavezno se u vezi ovoga pridržavajte
몇 Upozorenje
radnog uputstva proizvođača
Pribor SR - 11
Ukazuje na eventualno opasnu situaciju
akumulatora i punjača. Obratite pažnju
Otklanjanje smetnji SR - 12
koja može dovesti do teških telesnih
na preporuke zakonodavca o radu sa
povreda ili smrti.
Tehnički podaci SR - 14
akumulatorima.
Oprez
CE-izjava SR - 15
– Akumulatore nikada nemojte ostaviti da
Ukazuje na eventualno opasnu situaciju
Garancija SR - 15
leže ispražnjeni, već ih što pre moguće
koja može dovesti do lakših telesnih
ponovo napunite.
povreda ili izazvati materijalnu štetu.
Sigurnosne napomene
–Radi sprečavanja struja greške
akumulatori uvek moraju da budu čisti i
Opšte napomene
suvi. Štitite ih od zaprljanja, npr.
metalnom prašinom.
Ukoliko prilikom raspakovavanja
– Ne stavljajte na akumulator nikakav alat
ustanovite štetu nastalu tokom transporta,
niti slične predmete. Opasnost od
o tome obavestite svog prodavca.
kratkog spoja i eksplozije.
– Natpisi na uređaju pružaju važne
– Ni u kom slučaju nemojte raditi sa
napomene za bezopasan rad.
otvorenim plamenom, stvarati varnice
– Osim ovih napomena u uputstvu za rad
niti pušiti u blizini akumulatora ili u
moraju se uvažavati i opšte sigurnosne
prostoriji u kojoj se akumulator puni.
napomene kao i zakonski propisi o
Opasnost od eksplozije.
zaštiti na radu.
– Ne dodirujte vrele delove kao što je
Vožnja
pogonski motor (opasnost od
Opasnost
opekotina).
Opasnost od povreda!
– Budite oprezni pri radu sa
Opasnost od prevrtanja na prevelikim
akumulatorskom kiselinom.
usponima.
Pridržavajte se odgovarajućih
– Dopušteno je savladavati samo uspone
sigurnosnih propisa!
do 12% u smeru vožnje.
– Stare akumulatore treba ukloniti u
Postoji opasnost od prevrtanja pri prebrzoj
otpad u skladu sa direktivom EZ 91/157
vožnji u krivinama.
EEZ na ekološki primeren način.
– U krivinama treba voziti polako.
Pribor i rezervni delovi
Opasnost od prevrtanja na nestabilnoj
Opasnost
podlozi.
U cilju sprečavanja opasnosti, popravke i
– Uređaj koristite isključivo na stabilnima
ugradnju rezervnih delova sme izvoditi
podlogama.
samo ovlašćena servisna služba.
Opasnost od prevrtanja pri prevelikom
– Sme se koristiti samo onaj pribor i oni
bočnom nagibu.
rezervni delovi koje dozvoljava
– Dopušteno je savladavanje poprečnih
proizvođač. Originalan pribor i originalni
kosina u odnosu na smer kretanja od
rezervni delovi garantuju za to da
maksimalno 12%.
uređaj može raditi sigurno i bez smetnji.
– Moraju se uvažavati propisi, pravila i
– Pregled najčešće potrebnih rezervnih
odredbe koji važe za motorna vozila.
delova naći ćete na kraju ovog radnog
– Rukovaoc mora da upotrebljava uređaj
uputstva.
u skladu sa njegovom namenom. Mora
– Dodatne informacije o rezervnim
prilikom vožnje voditi računa o lokalnim
delovima dobićete pod
uslovima, a pri radu uređajem mora
www.kaercher.com u delu Servis
paziti na druge osobe, posebno decu.
(Service).
–Uređaj smeju da koriste samo lica koja
su upućena u rukovanje njime i koja
314 SR
- 1
Funkcija Namensko korišćenje
Zaštita životne sredine
Ovaj uređaj za metenje koristite isključivo u
Ambalaža se može ponovo
skladu sa navodima iz ovog uputstva za
preraditi. Molimo Vas da
rad.
ambalažu ne bacate u kućne
Î Pre uporabe proverite da li je uređaj sa
otpatke nego da je dostavite na
svojim radnim komponentama u
odgovarajuća mesta za
ispravnom stanju i siguran za rad. Ako
ponovnu preradu.
stanje nije besprekorno, ne sme se
Stari uređaji sadrže vredne
upotrebljavati.
materijale sa sposobnošću
–Ovaj uređaj za metenje je namenjen
recikliranja i treba ih dostaviti za
metenju zaprljanih unutrašnjih i
ponovnu preradu. Baterije, ulje i
spoljašnjih površina.
Uređaj za metenje radi po principu
slične materije ne smeju dospeti
–Uređaj nije odobren za vožnju po
prebacivanja.
u životnu sredinu. Stoga Vas
javnim saobraćajnicama.
–Bočne metle (3) sakupljaju prljavštinu iz
molimo da stare uređaje
–Uređaj nije prikladan za usisavanje
uglova i sa rubova površine koja se čisti
odstranjujete preko primerenih
prašine štetne po zdravlje.
i prosleđuju je u stazu kojom se kreće
sabirnih sistema.
valjak za metenje.
– Na uređaju se ne smeju vršiti nikakve
Napomene o sastojcima (REACH)
izmene.
– Rotirajući valjak za metenje (4) prenosi
Aktuelne informacije o sastojcima možete
prljavštinu direktno u za to predviđenu
– Ni u kom slučaju se ne smeju skupljati/
pronaći na stranici:
posudu (5).
usisavati eksplozivne tečnosti, zapaljivi
http://www.karcher.de/de/unternehmen/
gasovi kao ni nerazređene kiseline niti
– Uskovitlana prašina u posudi se odvaja
umweltschutz/REACH.htm
rastvarači! U to spadaju benzin,
uz pomoć filtera za prašinu (2), a
razeđivači za boje ili lož ulje, jer se
filtriran čist vazduh se isisava preko
njihovim kovitlanjem i mešanjem s
usisnog ventilatora (1).
usisnim vazduhom mogu formirati
eksplozivna isparenja ili eksplozivne
smese, osim toga aceton, nerazređene
kiseline i rastvarači, budući da nagrizaju
materijale koji se koriste u uređaju.
– Nemojte skupljati/usisavati zapaljene ili
užarene predmete.
–Uređaj je prikladan samo za podloge
navedene u radnom uputstvu.
– Sme se voziti samo po površinama koje
su od strane preduze
ća ili osoba koje je
on ovlastio dozvoljene za primenu
uređaja.
– Nemojte se pri radu uređaja zadržavati
u području opasnosti. Zabranjen je rad
u prostorijama u kojima preti opasnost
od eksplozija.
– U osnovi važi: Lako eksplozivne
materije moraju da se drže podalje od
uređaja (opasnost od eksplozije/
požara).
Prikladne podloge
– Asfalt
– Podovi industrijskih postrojenja
– Estrih
– Beton
– Popločane površine
– Tepih
- 2
315SR
Komandni i funkcioni elementi
1 Upravljač
26 Čeona oplata
2 Sedište (sa kontaktnim prekidačem)
27 Komandni pult
3 Površina za odlaganje
28 Filter za prašinu
4 Poklopac uređaja
Otvaranje/zatvaranje poklopca
5Punjač (iza čeone oplate)
uređaja
(KM 90/60 R Bp Pack)
6Punjač
Opasnost
(KM 90/60 R Bp)
Opasnost od prignječenja prilikom
7 Akumulatorski utikač
zatvaranja poklopca uređaja. Zato polako
spuštajte poklopac.
(KM 90/60 R Bp)
8 Kapak za mokro/suvo usisavanje
9 Poluga za nameštanje sedišta
10 Strujni utikač punjača
(KM 90/60 R Bp Pack)
11 Posuda za nakupljenu prljavštinu
(obostrana)
12 Akumulatori
(KM 90/60 R Bp Pack)
13 Osigurači (ispod poklopca uređaja)
14 Zadnja zaptivna letvica
15 Gumena letva
16 Bočna zaptivna letvica
17 Valjak za metenje
18 Prednja zaptivna letvica
19 Zaklopka za grubu prljavštinu
20 Bočna oplata
21 Pedala za podizanje/spuštanje
zaklopke za grubu prljavštinu
22 Leva bočna metla (opcija)
23 Pričvrsnik bočne metle
24 Desna bočna metla
25 Vozna pedala
316 SR
- 3
Komandni pult
1Prekidač za isključenje u nuždi
Oznaka u boji
2Brojač radnih sati
3Sirena
– Komandni elementi za proces čišćenja
4 Indikatori
su žuti.
5 Čišćenje filtera
– Komandni elementi za održavanje i
6Prekidač za izbor smera vožnje
servis su svetlo sivi.
(napred/nazad)
7Prekidač sa ključem
8 Programski prekidač
Indikatori
A Servis (žuto)
B Stanje akumulatora (crveno/žuto/
zeleno)
C Preopterećenje jedinice za čišćenje
filtera (crveno)
D Preopterećenje voznog motora
(crveno)
E Preopterećenje valjka za metenje
(crveno)
- 4
317SR
Opasnost
Napomena: Punjač poseduje elektronsku
Pre upotrebe
regulaciju tako da samostalno završava
Opasnost od povreda kiselinom!
postupak punjenja. Tokom punjenja se sve
Akumulatori
– Ako kiselina prsne u oči ili na kožu,
funkcije uređaja automatski prekidaju.
odmah isperite sa puno čiste vode.
Indikator stanja akumulatora ukazuje na
Sigurnosne napomene za rad
– Nakon toga se bez odlaganja obratite
napredovanje punjenja ako je strujni utikač
akumulatora
lekaru.
utaknut:
Pri radu sa akumulatorima obavezno
– Kontaminiranu odeću operite u vodi.
obratite pažnju na sledeća upozorenja:
Kvar akumulatora A=treperi žuto,
Ugradnja i priključivanje akumulatora
B=isključeno,
Uzmite u obzir instrukcije na
Napomena: Kod verzije KM 90/60 R Bp
C+D+E=crveno
akumulatoru, u uputstvu za
Pack akumulatori i punjač su već ugrađeni.
upotrebu i u uputstvu za rad
Akumulator se puni svetli žuto
Î Otvorite poklopac uređaja.
vozila!
Î Akumulatore postavite u držač
Akumulator je
svetli zeleno
Nosite zaštitne naočare!
akumulatora.
napunjen
Î Pravilno namestite gumene odbojnike
Kvar punjača A=treperi žuto,
za pričvršćivanje akumulatora.
B+E=crveno,
Napomena: Priključni kablovi nisu
C+D=isključeno
sadržani u isporuci.
Kiseline i akumulatore držite
(2) Punjenje KM 90/60 R Bp
van domašaja dece!
Î Otvorite poklopac uređaja.
Î Izvucite utikač akumulatora i priključite
kabl punjača.
Opasnost od eksplozije!
Î Utaknite strujni utikač u utičnicu i
uključite punjač.
Napomena: Preporučeni punjači (koji
odgovaraju korišćenom akumulatoru)
Zabranjeni su vatra,
opremljeni su elektronskom regulacijom i
varničenje, otvoren plamen i
samostalno završavaju postupak punjenja.
pušenje!
Tokom punjenja se sve funkcije uređaja
Î Stezaljku (crveni kabl) priključite na
automatski prekidaju.
plus pol (+).
Opasnost od povreda
Akumulatori koji su laki za održavanje
Î Pričvrstite spojne vodove na
kiselinom!
Î Jedan sat pre kraja punjenja dodajte
akumulatore.
destilisanu vodu; pritom obratite pažnju
Î Drugu stezaljku priključite na minus pol
na propisani nivo kiseline. Akumulator
(-).
je označen na odgovarajući na
čin.
Prva pomoć!
Napomena: Proverite da li su polovi i
Opasnost
stezaljke akumulatora dovoljno zaštićeni
Opasnost od povreda kiselinom. Dolivanje
mazivom.
vode u prazan akumulator može dovesti do
Oprez
izbijanja kiseline! Pri radu sa akumulatorskom
Upozorenje!
Pre puštanja uređaja u rad napunite
kiselinom nosite zaštitne naočare i odeću kako
biste sprečili povrede i oštećenje odeće. Kožu ili
akumulatore.
odeću odmah isperite ako ih eventualno
Punjenje akumulatora
poprskate kiselinom.
Opasnost
Oprez
Odlaganje u otpad!
Opasnost od povreda! Pridržavajte se
Opasnost od oštećenja. Za dopunjavanje
propisa o sigurnosti pri radu sa
akumulatora koristite samo destilisanu ili
akumulatorom. Pridržavajte se uputstva za
desalinizovanu vodu (VDE 0510). Ne
upotrebu koje je izdao proizvođač punjača.
upotrebljavajte nikakve strane aditive (tzv.
Akumulator se ne sme baciti u
sredstva za poboljšanje), jer u protivnom
Opasnost
kantu za smeće!
prestaje svaka garancija.
Akumulatore punite samo prikladnim
punjačem.
Nakon punjenja
Napomena: Kad su akumulatori napunjeni,
Î Isključite punjač i odvojite sa električne
Opasnost
punjač najpre odvojite od električne mreže
mreže.
Opasnost od eksplozije! Ne stavljajte alat
pa potom od akumulatora.
Î Kod uređaja bez ugrađenog punjača:
niti bilo šta slično na akumulator t.j. na
Utikač akumulatora odvojite od kabla
(1) Punjenje KM 90/60 R Bp Pack
polove i spojeve ćelija.
punjača i spojite sa uređajem.
Opasnost
Opasnost
Preporučeni akumulatori i punjači
Opasnost od povreda! Punjač sme da se
Opasnost od povreda! Rane nikad ne
koristi samo ako strujni priključni kabl nije
Kataloški broj
dovodite u kontakt sa olovom. Nakon
oštećen. Oštećen strujni priključni kabl
Akumulatorski set
6.654-124.0
radova sa akumulatorom uvek operite ruke.
mora bez odlaganja da se zameni i to od
180 Ah, bez potrebe
Opasnost
strane proizvođača, njegove servisne
za održavanjem (4
Opasnost od požara i eksplozije!
službe ili nekog drugog kvalifikovanog lica.
akumulatora)
– Zabranjeni su pušenje i otvoren
Napomena: Uređaj je serijski opremljen
Punjač za
6.654-125.0
plamen.
akumulatorima koji ne zahtevaju nikakvo
akumulatore koje
održavanje.
– Prostorije u kojima se pune akumulatori
nije potrebno
Î Otvorite poklopac uređaja.
moraju biti dobro provetrene, jer se pri
održavati
punjenju stvara visoko eksplozivan gas.
Î Strujni utikač punjača utaknite u
utičnicu.
Akumulatori i punjači mogu da se nabave u
– Akumulatori se ne smeju puniti na
specijalizovanim prodavnicama.
otvorenom.
318 SR
- 5
Maksimalne dimenzije akumulatora
Stavljanje u pogon
(pojedinačno)
Dužina Širina Visina
Opšte napomene
264 mm 190 mm 284 mm
Uređaj elektronski koči dok se ne zaustavi
kada je ispunjen jedan od sledećih uslova.
Ako se kod verzije KM 90/60 R Bp koriste
– Noga je pomerena sa vozne pedale.
akumulatori koji se lako održavaju, treba
– Sedište vozača je prazno duže od 1
paziti na sledeće:
sekunde.
– Obavezno se treba pridržavati
maksimalnih dimenzija akumulatora.
–Prekidač sa ključem je postavljen u
položaj "0".
– Pri punjenju akumulatora koji se lako
Î Podloške priložene u pakovanju gurnite
održavaju poklopac uređaja se mora
Automatska poziciona kočnica deluje tek u
pod rampu da je podupiru.
podići uvis.
stanju mirovanja.
Î Skinite drvene kocke za učvršćivanje
Î Uređaj za metenje postavite na ravnu
– Pri punjenju akumulatora koji se lako
točkova pa ih gurnute pod rampu.
podlogu.
održavaju morate se pridržavati propisa
(1) Uređaj bez ugrađenog akumulatora
proizvođača.
Î Izvucite ključ.
Î Otpustite pozicionu kočnicu (vidi
Vađenje akumulatora
"Guranje uređaja za metenje").
Ispitni i servisni radovi
Î Otvorite poklopac uređaja.
Î Uređaj izgurajte sa palete preko tako
Î Proverite napunjenost akumulatora.
Î Odvojite stezaljku sa minus pola (-).
izrađene nagibne rampe.
Î Proverite bočnu metlu.
Î Odvijte priključne kablove akumulatora.
(2) Uređaj sa ugrađenim akumulatorom
Î Proverite valjak za metenje.
Î Odvojite stezaljku sa plus pola (+).
Î Priključite akumulator (vidi poglavlje
Î Očistite filter za prašinu.
Î Otpustite gumene odbojnike za
"Nega i održavanje").
Î Ispraznite posudu sa nakupljenom
pričvršćivanje akumulatora.
Î Okretanjem deblokirajte prekidač za
prljavštinom.
Î Skinite akumulator s držača.
isključenje u nuždi.
Î Proverite pritisak vazduha u gumama.
Î Prazan akumulator odložite u otpad u
Î Prekida
č sa ključem prebacite u položaj
Napomena: Za opis vidi poglavlje "Nega i
skladu sa važećim odredbama.
"1".
održavanje".
Provera nivoa tečnosti u akumulatoru i
Î Aktivirajte prekidač za izbor smera
Rad
dopunjavanje
vožnje pa uređaj polako svezite niz
Oprez
rampu.
Nameštanje sedišta vozača
Î Vratite prekidač sa ključem u položaj
Kod akumulatora punjenih kiselinom
"0".
Î Povucite polugu za nameštanje sedišta
redovno proveravajte nivo tečnosti.
prema unutra.
–Specifična težina kiseline potpuno
Guranje uređaja za metenje
napunjenog akumulatora na 20°C
Î Pomerite sedište pa otpustite i uglavite
iznosi 1,28 kg/l.
Opasnost
polugu.
– Kod delimično ispražnjenog
– Opasnost od povreda! Pre ručnog
Î Proverite da li je sedište fiksirano tako
akumulatora specifična težina kiseline
otpuštanja pozicione kočnice uređaj
što ćete pokušati da ga pomerite
iznosi između 1,00 i 1,28 kg/l.
treba osigurati od samopokretanja.
napred-nazad.
–Specifična težina kiseline mora biti ista
Nakon otpuštanja pozicione kočnice
Proverite napunjenost akumulatora.
u svim ćelijama.
uređaj se kotrlja sve dok ne dostigne
brzinu od oko 4,5 km/h. Posle toga ga
– Indikator svetli zeleno.
Î Odvijte zatvarače svih ćelija.
koči elektronika.
Akumulator je napunjen (100...40%).
Î Iz svake ćelije uzmite uzorak uređajem
– Zabranjeno je otpuštati pozicionu
– Indikator svetli žuto
za merenje kiseline.
kočnicu na usponu bez osiguranja od
Akumulator se ispraznio na 40...20%.
Î Uzorak kiseline vratite nazad u istu
samopokretanja.
– Indikator svetli crveno
ćeliju.
Akumulator se gotovo ispraznio. Metenje
Î Ako je nivo tečnosti premali, dopunite
se uskoro automatski zaustavlja.
ćelije destilisanom vodom do oznake.
– Indikator svetli crveno.
Î Napunite akumulator.
Akumulator se ispraznio. Metenje se
Î Zavijte zatvarače
ćelija.
automatski zaustavlja (agregati za metenje
Istovar
se mogu ponovo pustiti u rad tek pošto se
akumulator ponovo napuni).
Opasnost
Î Uređaj odvezite odmah do
Opasnost od povreda i oštećenja! Ne
stacionarnog punjača i pritom
koristite viljuškar za pretovar uređaja.
izbegavajte uspone.
Napomena: Za momentalno deaktiviranje
Î Napunite akumulator.
Î Povucite polugu za kočenje od točka i
svih funkcija pritisnite prekidač za
držite je u tom položaju.
isključenje u nuždi i okrenite prekidač sa
ključem u položaj "0".
Na taj način je poziciona kočnica
Uređaj se pretovaruje na sledeći način:
onesposobljena i uređaj može da se gura.
Î Prerežite i odstranite plastičnu traku
ambalaže.
Î Zateznu učvrsnu traku skinite sa
učvrsnih mesta.
Î Odvrnite označene četiri donje daske
palete učvršćene zavrtnjima.
Î Daske postavite na ivicu palete tako da
se nalaze ispred točkova uređaja.
Učvrstite daske zavrtnjima.
- 6
319SR
Provera pozicione kočnice
Vožnja uređaja
Metenje
Opasnost
Opasnost
Opasnost
Opasnost od nesreća. Pre svake upotrebe
Opasnost od nesreća. Ukoliko uređaj ne
Opasnost od povreda! Kada je zaklopka za
mora se na ravnom terenu proveriti
koči, postupite na sledeći način:
grubu prljavštinu otvorena, valjak za
ispravnost pozicione kočnice.
– Ako se uređaj na nagibu od preko 2%
metenje može izbacivati sitno ili krupno
Î Sednite na sedište.
ne zaustavi pri puštanju vozne pedale,
kamenje prema napred. Pazite da ne dođe
Î Okretanjem deblokirajte prekidač za
onda se prekidač za isključenje u nuždi
do ugrožavanja ljudi, životinja i predmeta..
isključenje u nuždi.
iz sigurnosnih razloga sme pritisnuti
Oprez
Î Prekidač sa ključem prebacite u položaj
samo onda, ako je propisana
Nemojte skupljati trake za pakovanje, žice i
"1".
mehanička funkcija pozicione kočnice
slično, jer mogu oštetiti mehanizam za
pri svakom puštanju uređaja u rad
Î Pritisnite prekidač za izbor smera
metenje.
prethodno proverena.
vožnje (napred/nazad).
Oprez
– Nakon zaustavljanja (na ravnoj
Î Lagano pritisnite voznu pedalu.
Rad uređaja za metenje u mestu može
površini) uređaj treba isključiti i nazvati
Î Kočnica mora čujno da otkoči. Uređaj
izazvati oštećenja površine koja se čisti.
servisnu službu!
se na ravnom terenu mora polako
Napomena: Za postizanje optimalnog
– Dodatno treba obratiti pažnju na
pokrenuti. Ako se pedala pusti, kočnica
rezultata čišćenja brzinu kretanja treba
instrukcije za održavanje kočnica.
se čujno aktivira. Ukoliko do toga ne
prilagoditi uslovima rada.
dođe, mora se prekinuti rad sa
Î Okretanjem deblokirajte prekidač za
Napomena: Tokom rada bi trebalo
uređajem i pozvati servisna služba.
isključenje u nuždi.
redovno prazniti posudu za prljavštinu.
Î Sedite na upravljačko mesto pa
Napomena: Za površinsko čišćenje treba
Površina za odlaganje
prekidač sa ključem postavite u položaj
spustiti samo valjak za metenje.
Napomena: Maksimalna dozvoljena
"1".
Napomena: Pri čišćenju bočnih ivica
nosivost površine za odlaganje iznosi 20
Vožnja prema napred
dodatno treba spustiti i bočne metle.
kg.
Î Prekidač za izbor smera vožnje
Î Odgovarajućim pričvrsnicima pričvrstite
Metenje sa valjkom za metenje
postavite na "napred".
teret za 4 ušice.
Î Programski prekidač postavite na
Î Polako pritisnite voznu pedalu.
stepen 2. Valjak za metenje se spušta.
Prekidač za isključenje u nuždi
Vožnja unazad
Valjak za metenje i bočna metla rotiraju.
–Uređaj je opremljen prekidačem za
Opasnost
Metenje sa podignutom zaklopkom za
isključenje u nuždi. Kada se on pritisne,
– Opasnost od povreda! Pri vožnji
grubu prljavštinu
uređaj se naglo zaustavlja i aktivira se
unazad ne sme doći do opasnosti po
automatska poziciona kočnica.
Napomena: Za sakupljanje većih
druga lica, po potrebi dajte instrukcije
– Za ponovno vraćanje uređaja u pogon
svim osobama koje mogu biti ugrožene.
predmeta visine do 50 mm, kao što su na
najpre deblokirajte prekidač za
– Pri vožnji unazad oglašava se
primer paklice cigareta, neophodno je
isključenje u nuždi pa kratko isključite i
pulsirajući zvučni signal upozorenja.
nakratko podići zaklopku za grubu
ponovo uključite prekidač sa ključem.
– Brzina vožnje unazad je iz sigurnosnih
prljavštinu.
razloga manja od brzine vožnje prema
Biranje programa
Podizanje zaklopke za grubu prljavštinu:
napred.
Î Pedalu zaklopke za grubu prljavštinu
Î Prekidač za izbor smera vožnje
postavite na "nazad".
pritisnite prema napred i držite je
Î Polako pritisnite voznu pedalu.
pritisnutom.
Ponašanje vozila u vožnji
Î Za spuštanje pomerite nogu sa pedale.
– Voznom pedalom je moguće
Napomena: Optimalan rezultat čišćenja
kontinualno menjati brzinu vožnje.
može da se postigne samo ako je zaklopka
za grubu prljavštinu spuštena do kraja.
Kočnice
Metenje sa bočnom metlom
Î Kada se vozna pedala pusti, uređaj se
samostalno zaustavlja i ostaje u stanju
Î Programski prekidač postavite na
mirovanja.
stepen 3. Bočne metle i valjak za
metenje se spuštaju.
1 Vožnja
Prelaženje preko prepreka
Napomena: Valjak za metenje i bočne
Vožnja do mesta čišćenja.
Prelaženje preko nepokretnih prepreka
2 Metenje sa valjkom za metenje
metle se automatski pokreću.
visine do 50 mm:
Valjak za metenje se spušta. Valjak za
Metenje suve podloge
Î Polako i pažljivo pređite preko vozeći
metenje i bočna metla rotiraju.
prema napred.
Napomena: Tokom rada bi trebalo
3 Metenje sa valjkom za metenje i bočnim
redovno prazniti posudu za prljavštinu.
metlama
Prelaženje preko nepokretnih prepreka
Valjak za metenje i bočne metle se
Napomena: Tokom rada bi trebalo
visine iznad 50 mm:
spuštaju.
redovno čistiti filter za prašinu.
Î Preko takvih prepreka se sme preći
Uključivanje uređaja
samo pomoću prikladne rampe.
Napomena: Ovaj uređaj poseduje
Preopterećenje voznog motora
kontaktni prekidač sedišta vozača. Prilikom
Motor se u slučaju preopterećenja nakon
napuštanja sedišta vozača, uređaj nakon
određenog vremena isključuje. Indikator
Î Zatvorite kapak za mokro/suvo
"Preopterećenje voznog motora" svetli
vremenske zadrške od 1,5 sekundi koči i
usisavanje.
crveno čim se struja motora ograniči. U
zaustavlja se, a aktivirane funkcije metenja
slučaju pregrevanja upravljačke jedinice
Metenje nakupljene vlaknaste i suve
se isključuju.
sve pogonske jedinice se isključuju, osim
prljavštine (npr. suve trave ili slame)
Î Sedite na sedište.
sirene i čišćenja filtera.
Î Otvorite kapak za mokro/suvo
Î NEMOJTE pritiskati voznu pedalu.
Î Ostavite uređaj da se ohladi u trajanju
usisavanje.
Î Programski prekidač postavite na
od najmanje 15 minuta.
Napomena: Na taj način ćete izbeći
stepen 1 (vožnja).
Î Prekidač sa ključem okrenite u položaj
začepljenje filterskog sistema.
Î Prekidač sa ključem prebacite u položaj
"0", malo pričekajte i ponovo okrenite
na "1".
"1".
320 SR
- 7
