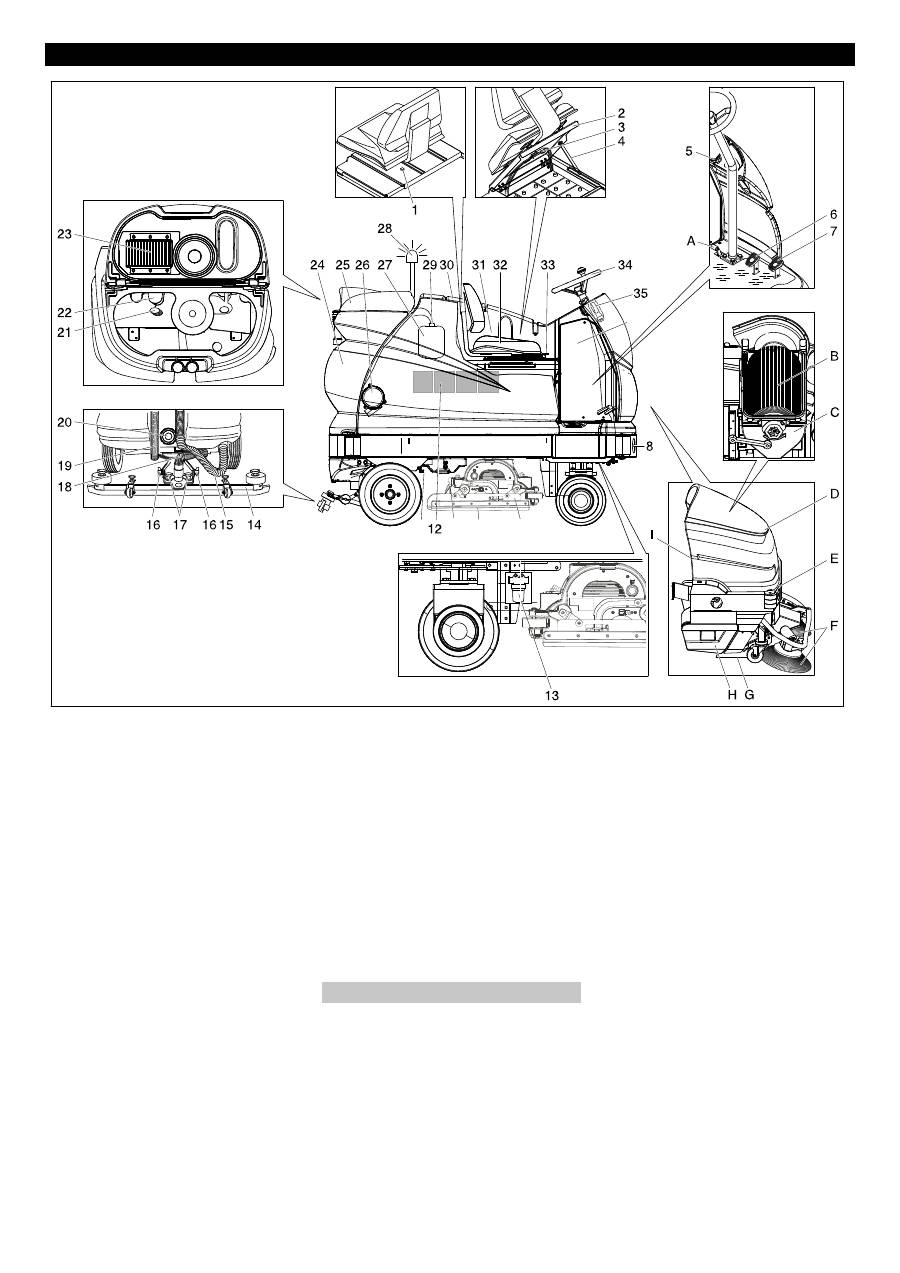

Karcher B 250 R + R 100: Eléments de commande et de fonction

     -

2

1 Vis butée du siège

2 Console de siège

3 Connecteurs de la batterie

4 Support console d'assise

5 Réglage volant

6 Pédale de frein

7 Pédale de marche

8 Lumière (en option)

9 Tête de nettoyage

10 Lèvre d'enlèvement

11 Réservoir de salissure grossière (uni-

quement BR)

12 Batterie

13 Filtre d'eau propre

14 Barre d'aspiration *

15 Flexible de vidange pour eau sale

16 Ecrous-papillon pour incliner la barre

d'aspiration

17 Ecrous-papillon pour fixer la barre d'as-

piration

18 Flexible d’aspiration

19 Flexible de vidange d'eau propre

20 Orifice de nettoyage réservoir d'eau

sale

21 Filtre de recyclage (en option)

22 Flotteur

23 Filtre plat de plis

24 Réservoir d'eau sale

25 Couvercle du réservoir d'eau sale

26 Turbine d'aspiration

27 Bidon de détergent (en option)

28 Luminaire à la ronde (en option)

29 Flexible d'aspiration détergent (en op-

tion)

30 Couvercle réservoir d'eau fraîche

31 Commutation du fonctionnement recy-

clage/d'eau propre (en option)

32 Siège (avec coupe-circuit)

33 Levier de réglage du siège

34 Volant

35 Remplissage automatique du récipient

d'eau propre (option)

36 Système électronique/commande

37 robinet à boisseau sphérique pour l'eau

du robinet

* pas comprise dans l'étendue de livraison

A Pédale trappe à gros déchets

B Filtre à poussières

C Boîtier du filtre

D Capot dispositif de balayage

E Dispositif de balayage

F Balai latéral

G Brosse rotative

H Bac à poussières gauche/droite

I

Verrouillage capot dispositif de ba-

layage (déverrouiller = tourner vers l'in-

térieur)

Eléments de commande et de fonction

11 10

9

36

37

Uniquement pour B 250 RI

31 FR
