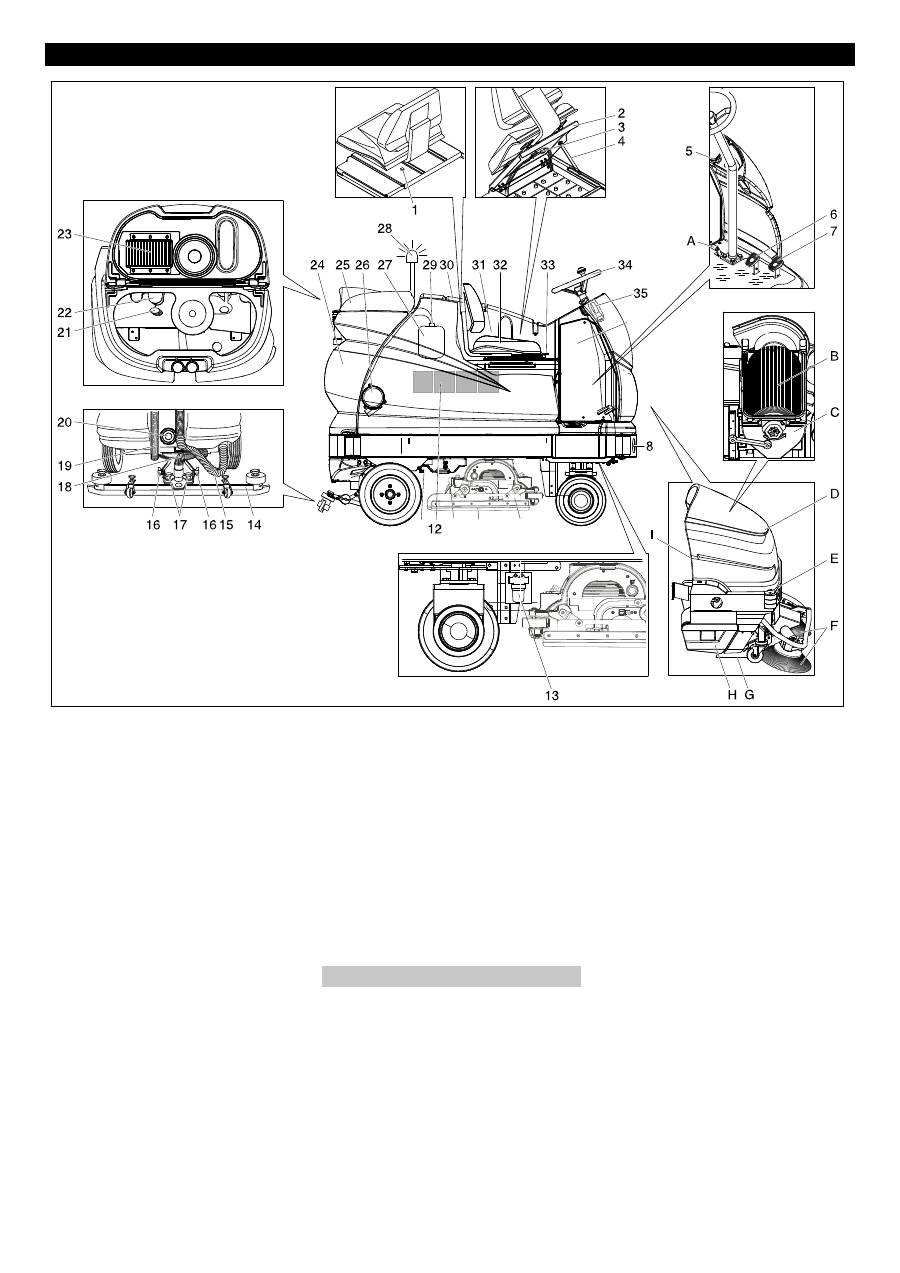

Karcher B 250 R + R 100: Elementos de operación y funcionamiento

     -

2

1 Tope del tornillo

2 Consola de asiento

3 enchufe de batería

4 Apoyo de la consola de asiento

5 Ajuste del volante

6 Pedal del freno

7 Pedal acelerador

8 Luz (opcional)

9 Cabezal limpiador

10 Labio de secado

11 Depósito de partículas gruesas (sólo

BR)

12 Batería

13 Filtro de agua limpia

14 Barra de aspiración *

15 Manguera de salida de agua sucia

16 Tuercas de mariposa para inclinar la

barra de aspiración

17 Tuercas de mariposa para fijar la barra

de aspiración

18 Manguera de aspiración

19 Manguera de salida de agua limpia

20 Orificio de limpieza del depósito de

agua sucia

21 Filtro de reciclaje (opcional)

22 Flotador

23 filtro plano de papel plegado

24 depósito de agua sucia

25 Tapa del depósito de agua sucia

26 turbina de aspiración

27 Bidón de detergente (opcional)

28 Luz giratoria omnidireccional (opcional)

29 Tubo de aspiración de detergente (op-

cional)

30 Tapa depósito de agua limpia

31 Conmutación modo reciclaje/agua lim-

pia (opcional)

32 Asiento (con interruptor de seguridad)

33 Palanca de regulación del asiento

34 Volante

35 Sistema automático de llenado del de-

pósito de agua limpia (opcional)

36 Electrónica/mando

37 Grifo esférico de agua limpia

* no incluido en el volumen de suministro

A Pedal de la tapa de suciedad gruesa

B filtro de polvo

C Caja del filtro

D Cubierta del dispositivo de barrido

E Dispositivo de barrido

F Escoba lateral

G Cepillo rotativo

H Depósito de basura izquierda/derecha

I

Bloqueo de la tapa del dispositivo de

barrido (desbloquear = girar hacia

adentro)

Elementos de operación y funcionamiento

11 10

9

36

37

Solo para la B 250 RI

72 ES
