Karcher B 250 R I + R 100: Voor de inbedrijfstelling



-

3

1 Rijrichtingsschakelaar

2 Noodstopknop

3 Programma schakelaar

4 Schakelaar werkverlichting (optie)

5 Schakelaar rondomverlichting (optie)

6 Claxon

7 Infotoets

8 Display

9 Controlelampje automatische parkeer-

rem actief

10 Controlelampje programma handreini-

ging actief

11 Controlelampje accubewaking

12 Controlelampje storing

13 Controlelampje service

14 Controlelamp RM tank leeg (Optie)

15 Controlelampje vuilwaterreservoir vol

16 Controlelampje overbelasting borstel

17 Sleutelschakelaar

A Schakelaar vegen

B Controlelamp vegen

C Controlelamp stoffilter schoonmaken

Let bij de omgang met accu's absoluut op

de volgende waarschuwingstip:



GEVAAR

Explosiegevaar! Geen materiaal of iets der-

gelijks op de accu, d.w.z. op de polen en

verbindingsstrips van accucellen leggen.

몇

WAARSCHUWING

Verwondingsgevaar! Breng wonden nooit

in contact met lood. Reinig na werkzaam-

heden aan batterijen altijd uw handen.

Bedieningspaneel

Enkel bij B 250 RI

Voor de inbedrijfstelling

Accu's

Aanwijzingen op de accu, in de ge-

bruiksaanwijzing en in de voertuigge-

bruiksaanwijzing naleven

Oogbescherming dragen

Kinderen uit de buurt houden van zu-

ren en accu's

Ontploffingsgevaar

Vuur, vonken, open licht en roken

verboden

Pas op voor bijtende vloeistoffen

Eerste hulp

Waarschuwingstekst

Afvalverwerking

Accu niet in vuilnisbak gooien

60 NL

     -

4

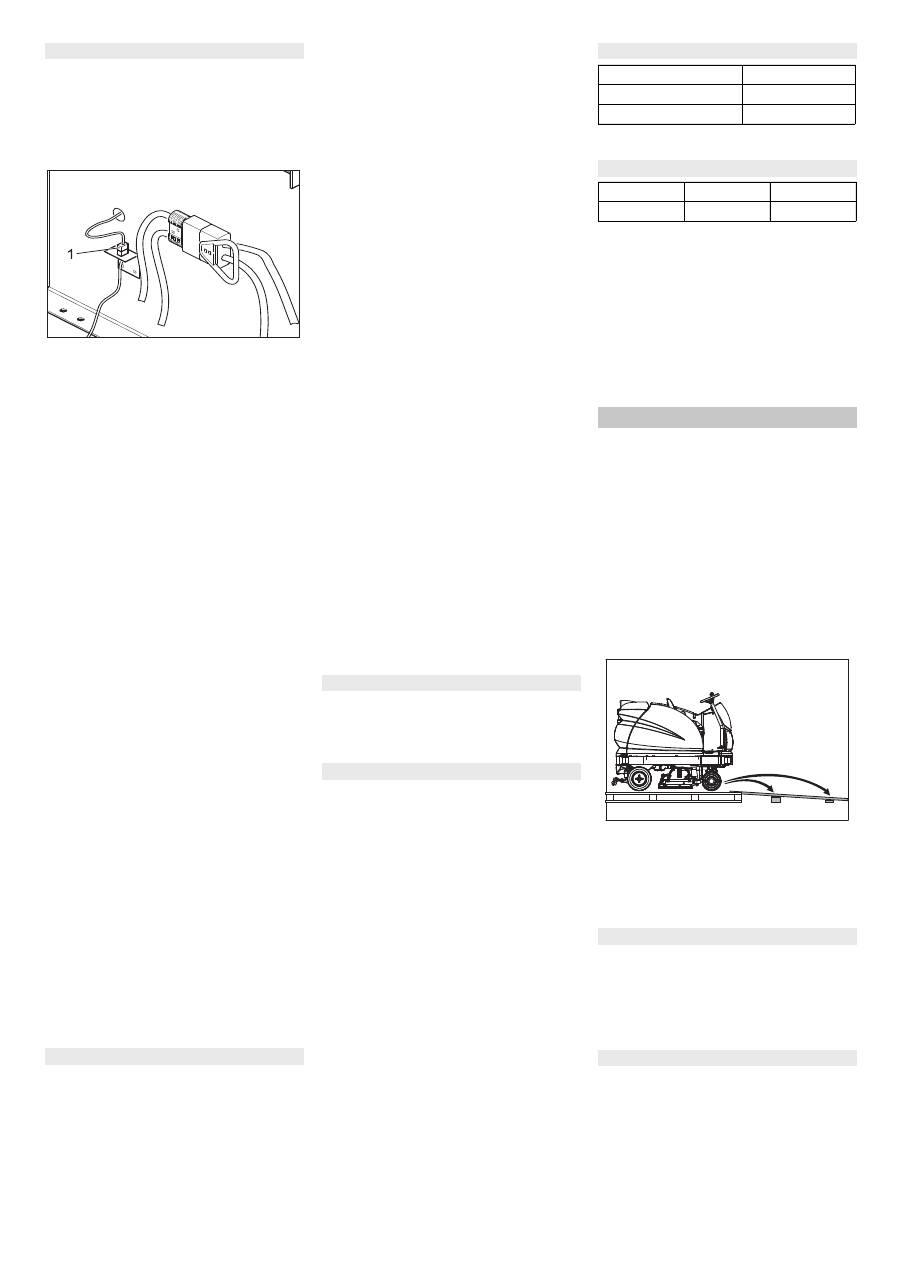

Bij de variant BAT-Package zijn de batterij-

en reeds ingebouwd



Stuurwielpositie volledig naar voren in-

stellen.



Stoel naar voren klappen.



Schroefverstelbare zitting

1 Stekker zitcontactschakelaar



Stekker van zitcontactschakelaar uittrek-

ken en door de opening heenschuiven.



Stoel ontgrendelen en naar boven uit-

trekken.



Stekker stoelcontactschakelaar van

houder demonteren.



Steun voor stoelconsole uithangen en

stoelconsole sluiten.



Scharnieren stoelconsole afschroeven.



Stoelconsole in voetenruimte leggen.



Accu-afdekking afnemen



Verswatertank rechts demonteren.



Zijplaat accubak rechts demonteren.



Accu inzetten. Accu-aansluiting in rij-

richting naar voren.

LET OP

Op juiste polariteit letten.



Meegeleverde aansluitingskabels aan

de nog vrije accupool (+) en (-) vast-

klemmen. Kabel zo neerleggen dat

deze niet door de zitting ingeklemd kan

raken.



Zijplaat accubak rechts monteren.



Verswatertank rechts monteren.



Accu-afdekking aanbrengen.



Accustekker insteken.



Stoelconsole opleggen.



Scharnieren stoelconsole vastschroeven.



Stoelconsole openen en steun voor

stoelconsole inhangen.



Stekker stoelcontactschakelaar aan

houder monteren.



Stoel inzetten.



Stekker voor zitcontactschakelaar weer

insteken.



Schroefverstelbare zitting monteren.



Stoel naar beneden klappen.



Stuurwiel instellen

LET OP

Voor inbedrijfneming van het apparaat ac-

cu's opladen.

Instructie:

Het apparaat beschikt over een diepontla-

dingsbeveiliging, d.w.z. wanneer de nog

toelaatbare minimale capaciteit bereikt

wordt, kan het apparaat alleen nog gere-

den en eventuele aanwezige verlichting in-

geschakeld worden. Op het bedieningspa-

neel brandt de accubewaking in dat geval

rood.



Apparaat onmiddellijk naar het oplaad-

apparaat brengen en bergop rijd vermij-

den.

Instructie:

Bij het gebruik van andere batterijen (bv.

van andere fabrikanten) moet de beveili-

ging tegen volledige ontlading voor de

overeenkomstige batterij opnieuw inge-

steld worden door de Kärcher-klantenser-

vice.



GEVAAR

Verwondingsgevaar door elektrische

schok. Letten op stroomnet en beveiliging,

zie „Oplaadapparaat“.

Oplaadapparaat alleen in een droge omge-

ving met voldoende verluchting gebruiken!

Instructie:

De oplaadtijd bedraagt gemiddeld ca. 10-

12 uren.

De aanbevolen oplaadapparaten (passend

bij de telkens gebruikte batterijen) zijn elek-

tronisch geregeld en beëindigen het laad-

proces zelfstandig.



GEVAAR

Explosiegevaar. De ruimte waarin het ap-

paraat voor het opladen van de batterij

wordt geplaatst, moet een van het batterij-

type afhankelijk minimumvolume en een

ventilatie met een minimumluchtstroom

vertonen (zie „Aanbevolen batterijen“).

Explosiegevaar. Het opladen van natte ac-

cu's is alleen toegestaan bij omhoogge-

klapte stoel.



Stoel omhoog klappen.



Accustekker uittrekken en verbinden

met de oplaadkabel.



Oplaadapparaat verbinden met het

stroomnet en inschakelen.



Oplaadapparaat uitschakelen en van

het stroomnet scheiden.



Accukabel van de laadkabel trekken en

met het apparaat verbinden.



Een uur voor het einde van het laadpro-

ces gedestilleerd water toevoegen, let-

ten op het juiste zuurpeil. Accu is over-

eenkomstig gekenmerkt. Aan het einde

van het laadproces moeten alle cellen

gas ontwikkelen.

몇

WAARSCHUWING

Gevaar voor invreten!

–

Navullen van water in de ontladen toe-

stand van de accu kan leiden tot het

vrijkomen van zuren.

–

Bij de omgang met accuzuur een veilig-

heidsbril dragen en de voorschriften in

acht nemen om verwondingen en de

beschadiging van kledij te vermijden.

–

Eventuele zuurspatten op huid of kledij

onmiddellijk met overvloedig water uit-

spoelen.

LET OP

Gevaar voor beschadiging!

–

Voor het navullen van de batterijen al-

leen gedestilleerd of gedemineraliseerd

water (EN 50272-T3) gebruiken.

–

Geen vreemde toevoegingsstoffen (zo-

genoemde verbeteringsmiddelen) ge-

bruiken, anders vervalt elke garantie.

Accu's en oplaadapparaten zijn verkrijg-

baar in de vakhandel.

Indien bij de BAT-variant natte accu's ge-

bruikt moeten worden, moet het volgende

in acht genomen worden:

– De maximale accuafmetingen moeten

gerespecteerd worden.

– Bij het opladen van natte accu's moet

de zitplaats naar omhoog gezwenkt

worden.

– Bij het opladen van natte accu's moeten

de voorschriften van de accufabrikant

in acht genomen worden.

Instructie:

Voor een onmiddelijke buitengebruikstel-

ling van alle functies de Nood-Uit-schake-

laar indrukken en de sleutelschakelaar in

de stand  „0“ draaien.



Vier vloerplanken van de pallet zijn met

schroeven bevestigd. Schroef deze

planken er af.



Leg de planken op de kant van de pal-

let. Plaats de planken zo, dat ze voor de

wielen van het apparaat liggen. Beves-

tig de planken met de schroeven.



De in de verpakking bijgevoegde bal-

ken voor ondersteuning van de helling

gebruiken.



Alleen BR 120/250...: voorste ogen uit

het pallet verwijderen.



Houten latten voor de wielen verwijderen.



Nood-stop-knop door draaien ontgren-

delen.



Sleutelschakelaar op „1“ stellen.



Rijrichtingsschakelaar bedienen en appa-

raat langzaam van het platform rijden.



Sleutelschakelaar op „0“ stellen.



Parkeerrem ontgrendelen (zie "Appa-

raat verschuiven").



Eén persoon moet op de zitplaats gaan

zitten en bij gevaar tijdens het verschui-

ven de rempedaal induwen.



Schuif het apparaat van de pallet over

de helling naar beneden.



Schroeven van de parkeerrem weer

vastdraaien.

Accu's inzetten en aansluiten

Accu's opladen

Na het laadproces

Onderhoudsarme accu's (natte accu's)

Aanbevolen accu's, laadapparaten

Bestel-nr.

Accuset

6.654-136.0

Oplaadapparaat

6.654-295.0

Maximale batterijafmetingen

Lengte

Breedte

Hoogte

842 mm

627 mm

537 mm

Afladen

Met accu

Zonder batterij

61 NL
