Karcher B 250 R I + R 100: Før den tas i bruk



-

3

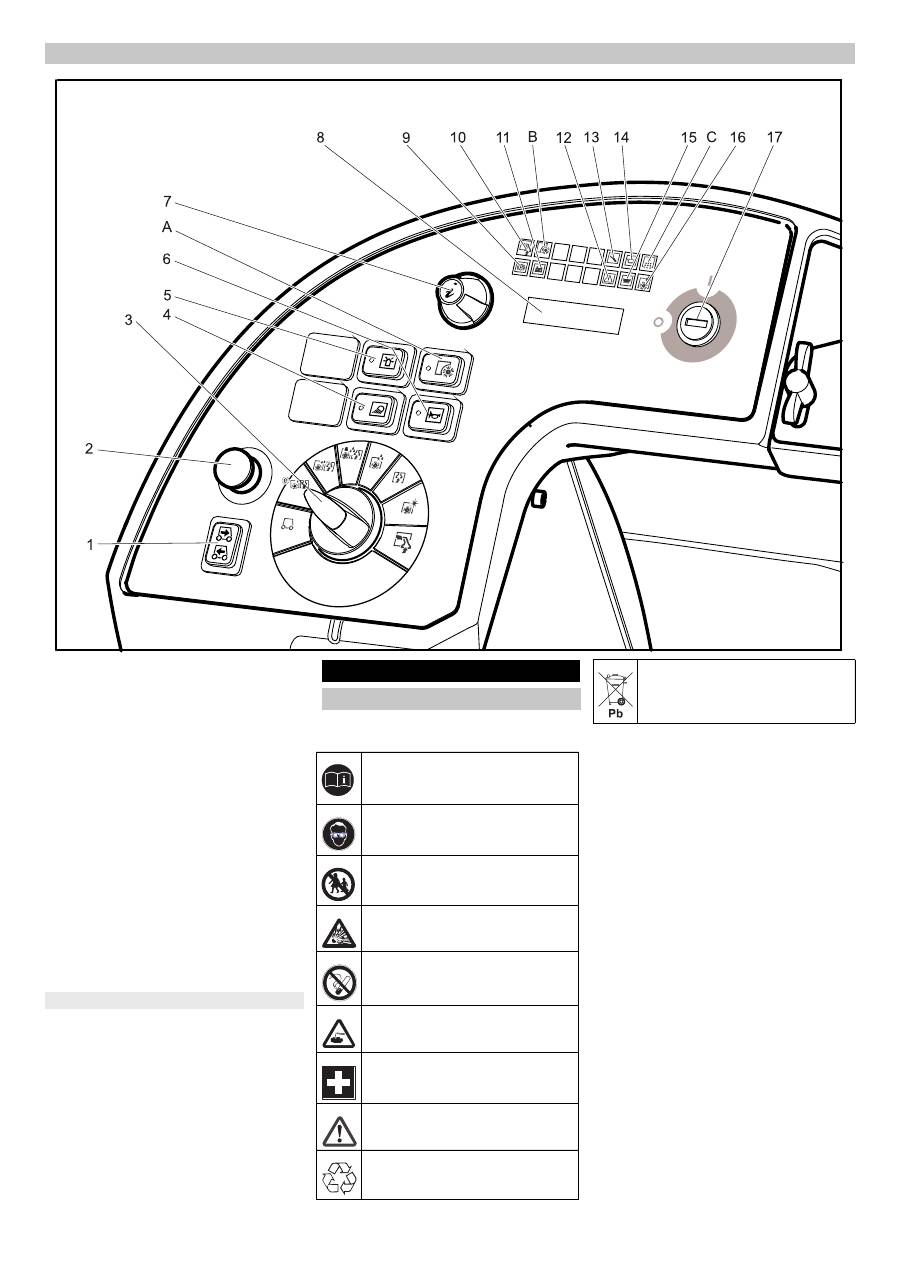

1 Kjøreretningsbryter

2 Nødstoppknapp

3 Programbryter

4 Bryter arbeidslys (tilleggsutstyr)

5 Bryter roterende lys (tilleggsutstyr)

6 Horn

7 Infoknapp

8 Display

9 Kontrollampe automatisk parkerings-

bremse aktivert

10 Kontrollampe programmet håndrengjø-

ring aktivert

11 Kontrollampe batteriovervåking

12 Kontrollampe funksjonsfeil

13 Kontrollampe service

14 Kontrollampe RM-tank tom (tilleggsut-

styr)

15 Kontrollampe spillvanntank full

16 Kontrollampe overbelastning børste

17 Nøkkelbryter

A Bryter feiing

B Kontrollampe feiing

C Kontrollampe Støvfilterristing

Ved omgang med batterier må det tas hen-

syn til:



FARE

Eksplosjonsfare! Verktøy o.l. må ikke leg-

ges på batteriet, dvs. på poler eller celle-

bro.

몇

ADVARSEL

Fare for personskade! Pass på at sår aldri

kommer i kontakt med bly. Vask hendene

godt etter håndtering av batterier.

Betjeningspanel

Kun for B 250 RI

Før den tas i bruk

Batterier

Følg anvisningene på batteriet, i

bruksanvisningen og i maskinbruks-

anvisningen.

Bruk vernebriller

Hold barn unna syre og batterier

Eksplosjonsfare

Åpen ild, gnister, åpent lys og røy-

king er forbudt.

Fare for personskader

Førstehjelp

Varselmerket

Avfallshåndtering

Batterier må ikke kastes i husholds-

ningsavfallet.

114 NO

     -

4

På BAT-package versjonen er batteriene

allerede montert.



Sett rattet i fremre posisjon.



Sving setet frem.



Fjerne skrue for seteanslag.

1 Støpsel setekontaktbryter



Støpsel på setekontaktbryteren trekkes

ut og skyves tilbake gjennom åpningen.



Frigjør setet og trekk det opp.



Demonter støpselet på setekontakbry-

teren fra holderen.



Hekt av støttene på setekonsollet og

lukk setekonsollen.



Skru av hengslene på setekonsollen.



Legg setekonsollen i fotrommet.



Løft av batteridekselet.



Demonter rentvannstanken på høyre

side.



Demonter sideplaten på batterikassen

på høyre side.



Sett inn batteri. Batteritilkobling foran i

fartsretningen.

OBS

Pass på riktig polaritet!



Fest den medfølgende tilkoblingskabe-

len på batteripolene som ennå er fri (+)

og (–). Kabel legges slik at den ikke kan

komme i klem mot setet.



Monter sideplaten på batterikassen på

høyre side.



Monter rentvannstanken på høyre side.



Batteridekselet på.



Sett i batterikontakt.



Legg på setekonsollen.



Skru på hengslene på setekonsollen.



Åpne setekonsollen og hekt på støttene

for setekonsollen.



Monter støpsel på setekontakbryteren

på holderen.



Sett på setet.



Sett inn igjen støpsel for setekontakt-

bryter.



Fjerne skrue for seteanslag.



Sving setet ned.



Stille inn ratt.

OBS

Lad opp batteriene før maskinen tas i bruk.

Merknad:

Maskinen har en utladingsbeskyttelse, dvs.

at hvis det minimumsgrensen for kapasitet

nås, er kjørefunksjon og evt. lys det eneste

som kan kobles inn. Batteriladingstilstands-

anvisningen på betjeningspanelet vil i så

fall lyse rødt.



Kjør maskinen direkte til oppladingsste-

det, og unngå stigninger ved slik kjø-

ring.

Merknad:

Ved bruk av andre batterier (f. eks. fra an-

dre produsenter) må utladingsbeskyttelsen

for det enkelte batteri innstilles av en servi-

cemontør fra Kärcher.



FARE

Fare for personskade gjennom elektrisk

støt. Ta hensyn til ledningsnett og sikring –

se ”Batterilader”.

Ladeapparatet må kun brukes i tørre rom

med tilstrekkelig ventilasjon!

Merknad:

Ladetiden er gjennomsnittlig ca. 10-12 ti-

mer.

Den anbefalte batteriladeren (som passer

til maskinens batterier) er elektronisk styrt

og avslutter ladeprosessen automatisk.



FARE

Eksplosjonsfare. Rommet der apparatet for

lading av batteriet er plassert, må ha venti-

lasjon med minimum volum og minimum

luftskifte avhengig av batteritypen (se "An-

befalte batterier").

Eksplosjonsfare. Lading av våtbatterier må

kun foretas med setet svingt opp.



Sving setet opp.



Trekk ut batterikontakten og koble den

til ladekabelen.



Koble batteriladeren til strømnettet og

slå den på.



Slå av batteriladeren og trekk støpselet

ut av stikkontakten.



Koble batterikabelen fra ladekabelen

og koble den til maskinen igjen.



Etterfyll destillert vann en time før lade-

prosessen avsluttes, pass på at syreni-

vået er riktig. Batteriene er merket for

dette. Når ladingen er ferdig, skal alle

cellene lage gassbobler.

몇

ADVARSEL

Fare for skade!

–

Etterfylling av vann på batteriene i utla-

det tilstand kan føre til at syren renner

over.

–

Bruk vernebriller og ta hensyn til for-

skriftene ved omgang med batterier, for

å unngå personskader skader på klær.

–

Syresprut på hud eller klær må skylles

av med store vannmengde umiddel-

bart.

OBS

Fare for skader!

–

Det må kun brukes destillert eller avmi-

neralisert vann (EN 50272-T3) til etter-

fylling på batteriene.

–

Det må ikke brukes fremmede tilsetnin-

ger (såkalte forbedringsmidler), hvis

ikke bortfaller garantien.

Batterier og batteriladere kan kjøpes i fag-

forretninger.

Dersom det skulle monteres våtbatterier i

en BAT-package-variant, må det tas hen-

syn til følgende:

– De maksimale batterimål må overhol-

des.

– Ved lading av våtbatterier, må setet

være svingt opp.

– Ved lading av våtbatterier må det tas

hensyn til batteriprodusentens forskrif-

ter.

Merknad:

Trykk på nødstoppknappen og sett nøkkel-

bryteren i posisjonen "0" for umiddelbar ut-

kobling av alle funksjoner.



Fire av gulvbordene på pallen er festet

med skruer. Løsne disse bordene.



Legg bordene på kanten av pallen.

Plasser bordene slik at de passer til

maskinens hjul og skru den fast.



I emballasjen er det lagt ved en bjelke

som skal skyves under rampen som

støtte.



Kun BR 120/250...: Fjern fremre feste-

kroker fra pallen.



Fjern trelistene fra hjulene.



Tilbakestill NØD-STOPP-tasten ved å

dreie den.



Sett nøkkelbryteren på ”1”.



Betjen kjøreretningsbryteren og kjør

maskinen langsomt ned fra rampen.



Sett nøkkelbryteren på ”0”.



Løsne parkeringsbremsen (se "Skyving

av maskinen").



En person må sitte på setet under sky-

ving, og ved fare trykke på bremsepe-

dalen.



Skyv maskinen fra pallen og over ram-

pen.



Trekk til skruene på parkeringsbremsen

igjen.

Skivebørstene må monteres før igangset-

ting (se ”Vedlikeholdsarbeid”).

Børstene er montert.

Innsetting og tilkobling av batterier

Lading av batterier

Når ladingen er ferdig

Vedlikeholdslette batterier (syrefylte

batterier)

Anbefalte batterier, battereladere

Bestillingsnr.

Batterisett

6.654-136.0

Batterilader

6.654-295.0

Maksimale mål for batteri

Lengde

Bredde

Høyde

842 mm

627 mm

537 mm

Lossing

Med batteri

Uten batteri

Montering av børste

BD variant

BR variant

115 NO
