Елементи управління і функціональні вузли

1

16 17

2

3

4

15

5

14

6

13

12

7

11

8

9

10

1 Тягова ручка

Панель управління Головний вимикач

2 Важіль для підйому й опускання

клапана для великих часток бруду

3 Запор резервуару для сміття

4 Пиловий фільтр

5 Резервуар для збору сміття

6 Провідні шестірні

7 Задня ущільнювальна планка

8 Вал, що підмітає

9 Бічна ущільнювальна планка

10 Передня ущільнювальна планка

11 Заслінка для великих часток бруду

12 Рульова стійка і гальма зі стопорним

пристроєм

1 Індикатор заряду акумуляторів

0 Виключити двигун

13 Бічна щітка

2 Гніздо зарядження акумуляторів

1 Увiмкнути двигун

14

Ковпачок

KM 85/50 W Bp

Вийняти ключ

15 Кришка пристрою

KM 85/50 W Bp Adv

Повернути ключ головного вимикача в

16 Чищення фільтра для пилового

3 Головний вимикач

положення "0" і вийняти

фільтра

4 Підйом/опускання бічних щіток

Кольорове маркування

17 Блокування провідної дуги

5 Лічильник робочих годин

KM 85/50 W Bp Adv

KM 85/50 W Bp Adv

– Органи управління для процесу

KM 85/50 W Bp Pack Adv

KM 85/50 W Bp Pack Adv

чищення є жовтими.

6 Підйом/опускання вала, що підмітає

– Органи управління для технічного

KM 85/50 W Bp Adv

обслуговування та сервісу є світло-

KM 85/50 W Bp Pack Adv

сірими.

- 3

321UK

 Обережно!

Відкрити кришку пристрою

Акумулятори

Небезпека хімічних опіків!

Вказівка:Кришка пристрою фіксується

Вказівки з техніки безпеки щодо

– При влученні бризків електроліту в

ключем головного вимикача. Ключ

акумуляторів

очі або на шкіру промити великою

можна виймати тільки при замкненій

При роботі з акумуляторами слід

кількістю чистої води.

кришці пристрою.

дотримуватися наступних

– Після цього негайно звернутися до

 Вставити ключ головного вимикача в

попереджувальних вказівок:

лікаря.

замок капота й повернути на 180°

Дотримуватися вказівок на

– Брудний одяг запрати.

 Відкрити кришку пристрою.

акумуляторі, в інструкції з

Установити акумулятори

користування та у посібнику

 KM 85/50 W Bp

з експлуатації пристрою!

 KM 85/50 W Bp Adv

Носити захист для очей!

Вказівка: Акумулятори і зарядні

пристрої, що рекомендуються, див.

розділ "Обладнання".

 Відкрити кришку пристрою.

Не допускати дітей до

 Закріпити кришку пристрою опорою

електроліту та

кришки для запобігання закривання

акумуляторів!

Увага!

Небезпека вибуху!

Небезпека ушкодження. Перед

установкою нових акумуляторів

 Закріпити кришку пристрою опорою

від'єднувати трос Боудена від плоскої

кришки для запобігання закривання

Забороняється розведення

стопорної шайби.

Закрити кришку пристрою

відкритого вогню, іскріння,

створення відкритих

 Зняти опору кришки.

джерел світла та паління!

 Закрити кришку пристрою.

Небезпека хімічних опіків!

 Закрити кришку пристрою ключем

головного вимикача.

Перед початком роботи

Перша допомога!

Вивантаження приладу

 Обережно!

Попереджувальне

Небезпека отримання травм та

маркування!

ушкоджень! Для вивантаження

1 Регулювальна гайка

пристрою не допускається

2 Гайка

використання навантажувачів.

Утилізація!

3 Шайба

Для вивантаження приладу слід

4 Плоска стопорна шайба

виконати наступне:

5 Шайба

 Розрізати пакувальну стрічку з

6

Контргайка

поліетилену і зняти упаковку.

Не викидати акумулятор у

 Видалити дерев'яні колодки, що

контейнер для сміття!

7 Головка вилки

служать для збереження коліс, і

8 Рукоятка

рукою підняти пристрій з піддона.

Послабити трос Боудена:

 Вийняти штифт із головки вилки й

Установити вал, що підмітає

 Обережно!

важеля

 KM 85/50 W Bp Adv

Небезпека вибуху! Не класти

 Відкрутити контргайку

інструменти або подібні предмети на

KM 85/50 W Bp Pack Adv

 Відкрутити регулювальну гайку від

акумулятор, тобто на виводи полюсів,

Повернути блокування провідної

плоскої стопорної шайби

і на з'єднувальні елементи.

дуги проти годинникової стрілки

,

блокування відключене.

 Обережно!

 Спорожнити резервуар для сміття.

Небезпека травмування! Ніколи не

 Перекинути пристрій долілиць на

торкатися до свинцевих елементів.

провідну дугу

Після робіт з акумулятором необхідно

помити руки.

 Обережно!

Небезпека загоряння й вибуху!

– Забороняється паління й

розведення відкритого вогню.

– Приміщення, у якому заряджаються

акумулятори, повинне добре

провітрюватися, тому що при

 Установити акумулятор на несучу

зарядці виділяється газ, що легко

балку двигуна

вибухає.

 Закріпити акумулятор за допомогою

кріпильної стрічки

Знову вставити трос Боудена:

 Надягти бічну щітку на загарбний

 Угвинтити регулювальну гайку в

пристрій і міцно затягти.

плоску стопорну шайбу.

 Перекинути апарат уперед.

322 UK

- 4

 Міцно загвинтити контргайку

Зарядити акумулятори

Акумулятори

Контрольна

 Розташувати головку вилки на

 Обережно!

заряджаються

лампочка горить

важелі, надягти штифт на головку

Небезпека травмування! При роботі з

жовтим світлом

вилки й важіль і закріпити штифт.

акумуляторами слід дотримуватися

Акумулятори

Загорівся зелений

правил техніки безпеки.

заряджаються

контрольний

Дотримуватися інструкції з

індикатор

експлуатації виробника зарядного

Несправність Контрольна

пристрою.

лампочка мигає

 Виключіть пристрій.

жовтим світлом

 KM 85/50 W Bp Adv

 KM 85/50 W Bp

 KM 85/50 W Bp Pack

 Відкрити кришку пристрою.

 Закріпити кришку пристрою опорою

кришки для запобігання закривання

 Установити два акумулятори у відсік

для акумуляторів.

 Зняти ковпачок гнізда зарядки

акумулятора.

 Підключити сполучний штепсель

зарядного пристрою.

 Вставити штепсельну вилку у

 Підключити сполучний штепсель

мережу й, якщо буде потребно,

зарядного пристрою.

увімкнути зарядний пристрій.

 Вставити штепсельну вилку у

 KM 85/50 W Bp Pack Adv

 Підключити полюсний затискач

мережу й, якщо буде потребно,

(червоний кабель) до полюса (+)

 Відкрити кришку пристрою.

увімкнути зарядний пристрій.

акумулятора (2).

 Закріпити кришку пристрою опорою

кришки для запобігання закривання

Вийняти акумулятори

 Відкрити кришку пристрою.

 Закріпити кришку пристрою опорою

кришки для запобігання закривання

 Відключити полюсний затискач

негативного полюса (-) від

акумулятора (1).

 Від’єднати з’єднувальний провід від

акумуляторних батарей.

 Відключити полюсний затискач

позитивного полюса (+) від

акумулятора (2).

 Пригвинтити сполучний провідник до

 Вийняти другій акумулятор з відсіку

акумулятора

 Вставити в розетку штепсельну

для акумуляторів.

вилку убудованого зарядного

 Послабити трос Боудена (див.

пристрою.

Встановлення акумуляторів).

 Послабити стягувальний ремінець

першого акумулятора.

 Вийняти перший акумулятор з

тримача.

 Використані акумулятори слід

утилізувати відповідно до діючих

приписань.

Введення в експлуатацію

 Підключити полюсний затискач до

Загальні вказівки

полюса (-) акумулятора (1).

 Встановити

машину, що підмітає, на

Вказівка: Перевірити, чи надійно

Індикатор стану акумуляторного заряду

рівній поверхні.

захищає мастило полюса акумулятора

 Вимкнути двигун.

та затискачі.

 Зафіксуйте стояночну гальмівну

Увага!

систему.

Зарядити акумуляторні батареї перед

 (тільки варіант Adv)

введенням пристрою в експлуатацію.

Повернути блокування провідної

дуги за годинниковою стрілкою,

блокування включене

- 5

323UK

 KM 85/50 W Bp Pack

Перевірка і технічне

Опустити вал, що підмітає

Їхати вперед

обслуговування

KM 85/50 W Bp Adv

 Нажати провідну дугу вперед.

KM 85/50 W Bp Pack Adv

 Перевірити рівень зарядки

Подолання перешкод

акумуляторів.

Подолання

нерухомих перешкод

 Перевірити бічні щітки.

висотою до 30 мм:

 Перевірити вал, що підмітає.

 Підйом заслінки для великих часток

 Очистити фільтр для пилу.

бруду.

 Спорожнити резервуар для збору

 Перешкоди слід проходити

сміття.

обережно, рухаючись вперед на

Вказівка: Докладніше див. розділ

повільній швидкості.

"Догляд та технічне обслуговування".

Подолання нерухомих перешкод

висотою більше 30 мм:

Експлуатація

 Подібні перешкоди слід проходити

тільки з використанням підходящої

Запустити пристрій

 Звільнити фіксування важеля. Вал,

рампи.

Вказівка: Експлуатувати пристрій лише

що підмітає опуститься.

Підмітання

із закритою кришкою.

Підмітання сухої підлоги

 Відпустите стоянкове гальмо

 Обережно!

Вказівка: Під час роботи слід регулярно

Небезпека травмування! При

видаляти вміст

із резервуара для збору

відкритому клапані для великих часток

сміття.

бруду вал, що підмітає, може відкидати

Вказівка: Під час роботи слід регулярно

вперед камені й щебені. Не наражати

очищати фільтр для пилу.

на небезпеку людей, тварин або

Підмітання вологої або мокрої підлоги

предмети.

Увага!

Не допускати влучення в машину

пакувальних стрічок, дроту й таке

інше., тому що це може привести до

ушкодження механізму, що підмітає.

Вказівка:

Для досягнення оптимального

 Повернути блокування провідної

результату роботи необхідно розміряти

дуги за годинниковою стрілкою,

швидкість руху з місцевими умовами.

блокування

включене

Прилад можна переміщати без

Підмітання з піднятою заслінкою для

привода.

великих часток бруду

 Відкрити запор резервуару для

 Повернути головний вимикач в

Вказівка: Для замітання великих

сміття й залишити в підвішеному

положення "1".

предметів висотою до 50 мм, наприклад,

стані.

Вказівка: Підмітальний вал та бічні

банок для напоїв, необхідно ненадовго

Ємність для сміття ввійде приблизно на

підмітальні щітки обертаються.

підняти заслінку для великих часток

8 см.

бруду.

Вказівка: У такий спосіб фільтр буде

Пересування на приладі

Підйом заслінки для великих часток

захищено від вологи.

 KM 85/50 W Bp Adv

бруду:

Очистити фільтр для пилу

 KM 85/50 W Bp Pack Adv

 Потягнути важіль для підйому

клапана для великих часток бруду

 Повертати ручку для чистки фільтру

 Обережно!

Опускання клапана для

великих часток

декілька разів

в обидві сторони.

Пристрій можна переміщати вперед

бруду:

та назад з рівною швидкістю. Тому

 Опустити важіль для підйому

треба з обережністю тягти долілиць

клапана для великих часток бруду.

провідну дугу при задньому ході.

Вказівка: Оптимальна якість збирання

забезпечується тільки при повністю

опущеній заслінці для великих часток

бруду.

Підмітання з використанням бічних

щіток

 Повернути блокування провідної

дуги проти годинникової стрілки,

блокування відключене.

Їхати вперед

 Нажати провідну дугу вперед.

Їхати назад

 Потягнути провідну дугу долілиць

 Звільнити фіксування важеля. Бічні

 KM 85/50 W Bp

щітки опустяться.

324 UK

- 6

 KM 85/50 W Bp Adv

Спорожнити резервуар для

Догляд та технічне

KM 85/50 W Bp Pack Adv

сміття

обслуговування

Повернути блокування провідної

 Очистити фільтр для пилу.

дуги за годинниковою стрілкою,

Загальні вказівки

 Відкрити запор резервуару для

блокування включене

сміття.

– Ремонтні роботи можуть

проводитися лише авторизованими

сервісними службами або

спеціалістами у цій сфері, які

ознайомлені з усіма важливими

правилами техніки безпеки.

– Пристрої, що використовуються

комерційно у відповідності до

місцевих вимог, підлягають

проведенню перевірки з техніки

безпеки згідно VDE 0701.

Чищення

1 Область кріплення по тягової ручки

 Вивісити запор.

2 Область кріплення під капотом

Увага!

пристрою

Небезпека ушкодження! Не

Вказівка: Дотримуватися маркування

дозволяється чистити пристрій з

для зон кріплення на рамі підмітальної

водяного шланга або струменем води

машини (символи ланцюгів).

під високим тиском (небезпека

короткого замикання та інших

Зберігання

пошкоджень).

 Обережно!

Чищення апарата зсередини

Небезпека отримання травм та

 Обережно!

ушкоджень! При зберіганні звернути

Небезпека травмування! Одягайте

увагу на вагу пристрою.

захисну маску проти пилу і захисні

Зберігання

окуляри.

 Витягти ємність для сміття.

 Відкрити кришку пристрою.

Якщо машина, що підмітає не

 Спорожнити резервуар для збору

 Протерти апарат ганчіркою.

використовується протягом тривалого

сміття.

 Обдути апарат повітрям під тиском.

часу, слід дотримуватися наступних

 Всунути ємність для сміття.

 Закрити кришку пристрою.

вказівок:

 Навісити запор на резервуар для

 Встановити машину, що підмітає, на

Чищення апарата зовні

сміття.

рівній поверхні.

 Очистити апарат, використовуючи

 Закрити запор.

 Повернути ключ головного вимикача

для цього вологу ганчірку, просочену

Вказівка: Резервуар для збору сміття

в положення "0" і вийняти

слабким лужним розчином.

оснащено транспортуючими роликами.

 Зафіксуйте стояночну гальмівну

Вказівка: Забороняється використання

Вимкнути пристрій

систему.

агресивних мийних засобів.

 Вжити заходів проти мимовільного

 Повернути головний вимикач в

Періодичність технічного

скочування машини, що підмітає.

положення "0".

обслуговування

 KM 85/50 W Bp Adv



Повернути ключ головного вимикача

KM 85/50 W Bp Pack Adv

Лічильник робочих годин

в положення "0" і вийняти

Повернути блокування провідної

KM 85/50 W Bp Adv

 Підняти бічні щітки.

дуги за годинниковою стрілкою,

KM 85/50 W Bp Pack Adv

 (тільки варіант Adv)

блокування включене

Вказівка: Лічильник робочих годин

Підняти вал, що підмітає.

 (тільки варіант Adv)

повідомляє

про момент проведення

 Зафіксуйте стояночну гальмівну

Підняти вал, що підмітає.

обслуговування.

систему.

 Підняти бічні щітки.

Технічне обслуговування, що

Транспортування

 Почистити машину, що підмітає

здійснюється клієнтом

зсередини й зовні.

Щоденне технічне обслуговування:

 Обережно!

 Поставити прилад у захищеному і

 Перевірити вал, що підмітає і бічні

Небезпека отримання травм та

сухому місці.

щітки на зношування й наявність

ушкоджень! При транспортуванні слід

 Від'єднати клеми акумуляторів.

стрічок, що намоталися.

звернути увагу на вагу пристрою.

 Акумулятор варто зарядити, а потом

 Перевірити стан всіх елементів

 Зафіксуйте стояночну гальмівну

слід заряджати

прибл. кожні два

управління.

систему.

місяці.

 Перевірити стан всіх контрольних

 Від'єднати клеми акумуляторів.

ламп.

 Зафіксувати апарат, підклавши під

Щотижневе технічне обслуговування:

його колеса клини.

 Перевірити натяг, зношеність і

 Закріпити апарат натяжними

справність приводних ременів і

ременями або канатами.

приводного ланцюга.

 При перевезенні апарату в

 Перевірити легкість ходу тросів

транспортних засобах слід

Боудена та рухливих частин.

враховувати місцеві діючі державні

 Перевірити ущільнювальні планки на

норми, направлені

на захист від

наявність ушкоджень.

ковзання та перекидання.

- 7

325UK

 Перевірити функціонування

Перевірити рівень зарядки

пристрою чищення фільтра.

акумуляторів

 Перевірити установку й зношування

 Повернути головний вимикач в

ущільнювальних планок у зоні

положення "1".

підмітання

 Перевірити площину підмітання

вала, що підмітає.

 Перевірити справність вала, що

підмітає і бічних щіток.

 Очищення фільтра для пилу.

Вказівка: Докладніше див. розділ

"Технічне обслуговування".

 Вийняти вал, що підмітає рухом

Вказівка: Всі роботи з технічного

долілиць.

обслуговування з боку клієнта повинні

проводитися кваліфікованим фахівцем.

В разі потреби в будь-який момент

можна звернутися по допомогу в

1 Зелений: Акумулятори заряджені

спеціалізовану торговельну організацію

2 Жовтий: Залишилося приблизно

фірми Kärcher.

5...10 хвилин часу зарядки

Технічне обслуговування, що

3 Червоний: Прилад виключено -

здійснюється службою

зарядити акумулятори

обслуговування споживачів

Перевірити вал, що підмітає

Обслуговування через 5 годин роботи:

 Зафіксуйте стояночну гальмівну

 Зробити первинну інспекцію.

систему.

Розташування вала, що підмітає при

Кожні 50 годин роботи

 Спорожнити резервуар для сміття.

установці по

напрямку руху

Кожні 100 годин роботи

 Установити нову площину підмітання

Кожні 500 годин роботи

й закріпити гвинтом.

Вказівка: Для збереження права на

гарантійне обслуговування всі роботи з

Вказівка: При установці нового вала, що

технічного й профілактичного

підмітає, звернути увагу на положення

обслуговування протягом гарантійного

щетини

періоду повинні проводитися

вповноваженою сервісною службою

фірми Kärcher відповідно до брошури по

технічному обслуговуванню

Профілактичні роботи

Підготовка:

 Видалити з вала, що підмітає, стрічки

 Встановити машину, що підмітає, на

й мотузки, що намоталися.

рівній поверхні.

 Повернути ключ головного вимикача

Заміна вала, що підмітає

в положення "0" і вийняти

Заміна

стає необхідної, якщо внаслідок

зношування щіток якість підмітання

 Зафіксуйте стояночну гальмівну

помітно погіршується.

систему.

Зверніть увагу, чи перебувають у

 KM 85/50 W Bp Adv

 KM 85/50 W Bp Adv

правильному положенні прямокутні

KM 85/50 W Bp Pack Adv

притискні планки. Вони повинні

KM 85/50 W Bp Pack Adv

Повернути блокування провідної

перекривати вал, що підмітає, зверху й

Повернути блокування провідної

дуги проти годинникової стрілки,

знизу.

дуги за годинниковою стрілкою,

блокування відключене.

Вказівка: Після установки нового

блокування включене

 Спорожнити резервуар для сміття.

підмітального валу необхідно заново

Загальні вказівки щодо безпеки

 Перекинути пристрій долілиць на

відрегулювати

площину підмітання.

 Обережно!

провідну дугу

Перевірка й коректування площини

Небезпека травмування!

підмітання для вала, що підмітає

Після вимикання двигун обертається

 Підняти збиральну машину спереду

ще 3 - 4 секунди за інерцією. В цей час

й переміщати її по рівній і гладкої

слід залишатися поза зоною привода.

поверхні що свідомо покрита пилом

 При проведенні обслуговування

або крейдою

електричної системи слід від'єднати

 Зафіксуйте стояночну гальмівну

штекер або клеми акумулятора.

систему.

 Перед очищенням і проведенням

 Дати поворотним валикам

технічного обслуговування

обертатися в плині приблизно 15-30

пристрою, заміною деталей або

сек

настроювання на інші функції,

 Підняти збиральну машину і їхати

пристрій слід виключити, ключ

убік

головного

вимикача вийняти, та

 Вигвинтити кріпильні гвинти ліворуч і

витягти акумуляторний штекер або

праворуч.

від'єднати акумулятор.

326 UK

- 8

Заміна бічних щіток

Відрегулювати підйом клапана

Заміна стає необхідної, якщо внаслідок

сильних забруднень

зношування щіток якість підмітання

– Потрібно регулювання, якщо клапан

помітно погіршується.

для сильних забруднень

 KM 85/50 W Bp Adv

піднімається недостатньо.

KM 85/50 W Bp Pack Adv

– Якщо результат підмітання стає

Повернути блокування провідної

незадовільним, наприклад, через

дуги проти годинникової стрілки,

зношування ущільнювальної планки,

блокування відключене.

необхідно злегка послабити трос

 Спорожнити резервуар для сміття.

Боудена.

 Перекинути пристрій долілиць на

провідну дугу

Форма поверхні збирання утворить

рівномірний прямокутник, ширина якого

становить між 30-40 мм.

 Відрегулювати ширину профілю

підмітання:

KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Вказівка: Якщо профіль підмітання

занадто малий і трос Боудена

натягається при опущеному валі для

підмітання, необхідно відрегулювати

 Відкрутити контргайку

трос Боудена

 Відрегулювати настановний гвинт.

 Вигвинтити 3 гвинти з нижньої

 Затягти контргайку.

частини бічних щіток.

Установка й заміна ущільнювальних

 Зняти бічні

щітки.

планок

 Надягти нову бічну щітку на

Якщо результат підмітання стає

загарбний пристрій і міцно затягти.

незадовільним через зношування

 Перекинути апарат уперед.

ущільнювальної планки, необхідно

Установити педаль бічних щіток

відрегулювати ущільнювальну планку

або замінити її.

Потрібно регулювання, якщо внаслідок

 KM 85/50 W Bp Adv

зношування щетини значно

зменшується якість роботи бічної щітки,

KM 85/50 W Bp Pack Adv

що чистить.

Повернути блокування провідної

 Прикріпити профіль підмітання до

дуги проти годинникової стрілки,

троса Боудена

блокування відключене.

 Перевірити площину підмітання.

 Спорожнити

резервуар для сміття.

 Відрегулювати ширину профілю

 Перекинути пристрій долілиць на

підмітання:

провідну дугу

KM 85/50 W Bp

 Передня ущільнювальна планка

KM 85/50 W Bp Pack

 Відкрутити контргайку

 Відрегулювати настановний гвинт.

 Затягти контргайку.

 Послабити кріплення

1 Поворотна ручка

ущільнювальної планки.

 Нажати на поворотну ручку

– За годинниковою стрілкою: Профіль

підмітання зменшується

– Проти годинникової стрілки: Профіль

підмітання збільшується

 Перевірити площину підмітання.

- 9

327UK

 Відрегулювати ущільнювальну

 Затягти сполучні болти

Замінити запобіжник/скинути

планку зрушивши довгі прорізи

ущільнювальної планки.

показання захисного автомата.

долілиць.

Заміна пилового фільтра

KM 85/50 W Bp Adv

 Затягти сполучні болти

몇 Попередження

KM 85/50 W Bp Pack Adv

ущільнювальної планки.

До початку заміни пилового фільтра

 Підняти пристрій і пересунути його

видалити вміст із резервуара для збору

вперед на невелику відстань.

сміття При роботі з фільтрувальною

установкою носити маску для захисту

від пилу. Дотримуйте приписань по

техніці безпеки відносно обігу із

дрібним пилом.

 Зафіксуйте стояночну гальмівну

систему.

 Спорожнити резервуар для сміття.

Скинути показання захисного автомата

F1:

 Нажати ручку.

 Відрегулювати висоту ущілювальной

планки над поверхнею землі таким

чином, щоб вона опускалася з рухом

по інерції 10-15 мм назад.

Вказівка: Якщо межі регулювання

недостатньо, то ущільнювальна планка

э

зношеною і її необхідно замінити.

 Задня ущільнювальна планка

 Видалити запобіжний шплінт балки

вібратора.

 Витягти балку.

F1 Запобіжник ланцюга

навантаження, захисний

автомат (50 А)

F2 Запобіжник ланцюга керування,

плавкий запобіжник (3 А)

 Зняти кожух за допомогою викрутки.

 Несправний запобіжник замінити.

 Спорожнити резервуар для сміття.

 Установити кожух.

 Послабити кріплення

Вказівка: Захисний автомат при цьому

ущільнювальної планки.

має бути ввімкнено.

 Викрутити шуруп.

 Замінити ущільнювальну планку.

KM 85/50 W Bp

KM 85/50 W Bp Pack

 Затягти сполучні болти

ущільнювальної планки.

 Бічні ущільнювальні планки

 Видалити металеву рамку.

 Заміна пилового фільтра.

F1 Запобіжник ланцюга

Вказівка: При установці нового фільтра

навантаження, плавкий

стежити за тим, щоб пластини не були

 Послабити кріплення

запобіжник (60 А)

ушкоджені.

ущільнювальної планки.

F2 Запобіжник ланцюга керування,

 Замінити ущільнювальну планку.

плавкий запобіжник (3 А)

 Прикріпити нову ущільнювальну

 Зняти кожух за допомогою викрутки.

планку й не затягувати гайки.

 Несправний запобіжник замінити.

 Для настроювання відстані до

 Установити кожух.

підлоги

використовувати підкладки

товщиною 1 - 2 мм.

 Відкоригувати ущільнювальну

планку.

328 UK

- 10

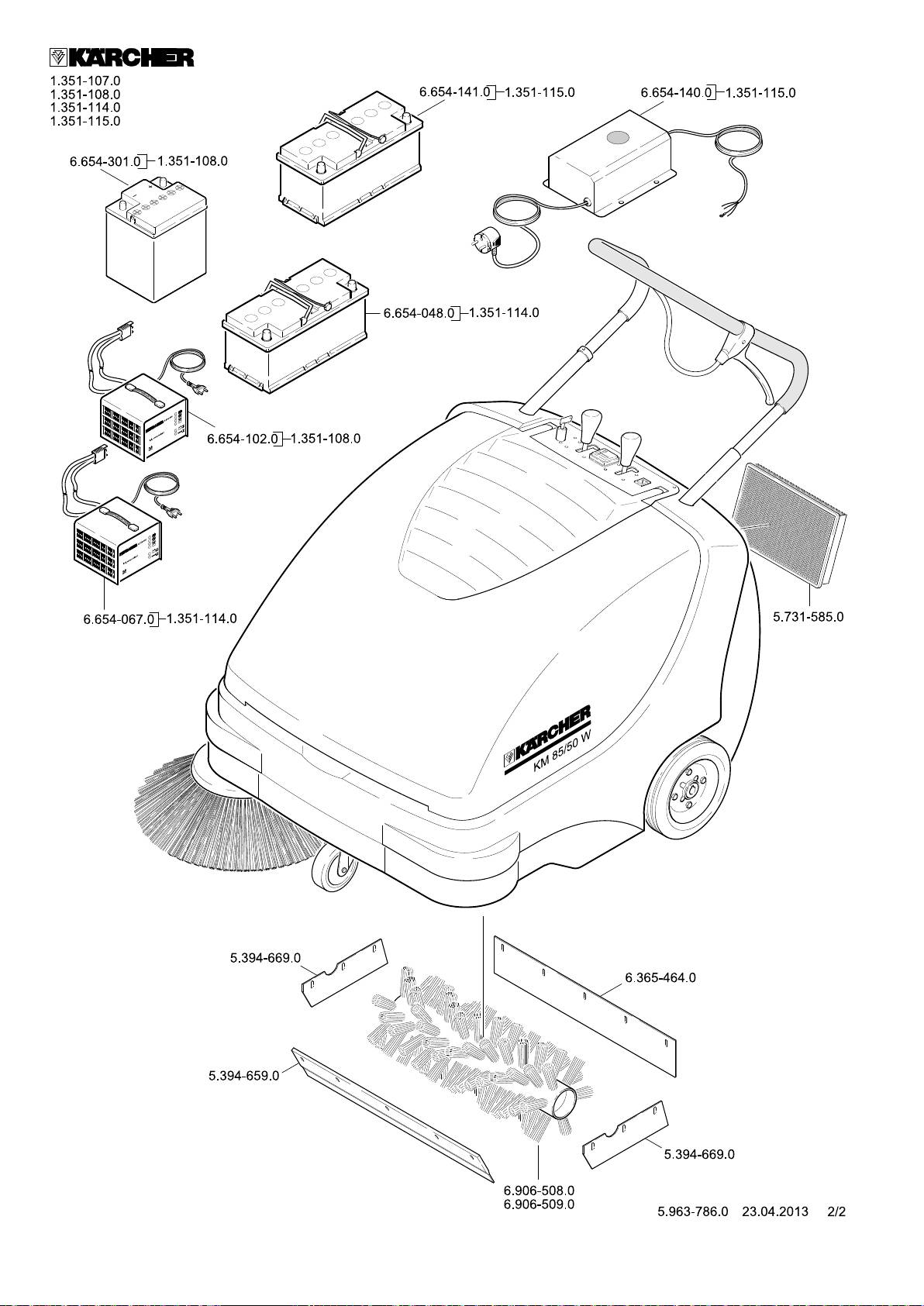

Аксесуари

Рекомендовані зарядні пристрої

24 V

№

замовлення

№

замовлення

Бічна щітка

6.905-626.0

Зi стандартною насадкою

KM 85/50 W Bp Pack Adv 6.654-140.0

для внутрішніх і наружних

KM 85/50 W Bp Adv 6.654-102.0

поверхонь.

KM 85/50 W Bp Pack 6.654-067.0

Бічна щітка, м'яка

6.906-132.0

Для дрібного пилу із

внутрішньої поверхні,

вологостійка.

Бічна щітка, тверда

6.905-625.0

Для видалення

в'їдавшихся забруднень

на відкритому повітрі,

вологостійка.

Стандартна площина

6.906-509.0

підмітання

KM 85/50 W Bp

KM 85/50 W Bp Pack

Зносо- і вологостійка.

Універсальна насадка

для чищення зсередини й

зовні.

Вал, що підмітає,

6.906-508.0

професійний

KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Для професійного

використання, особливо

зносостійкий.

Пиловий фільтр

5.731-585.0

Складчастий фільтр

необхідно міняти як

мінімум раз у рік.

Вологостійка, що

миється. Ефективність

фільтра > належить до

категорії C ZH 1/487 BIA.

Рекомендовані акумулятори

12 V

* для роботи пристрою необхідно 2

акумулятори

KM 85/50 W Bp Pack Adv №

замовлення

Акумулятор, що не

6.654-141.0

обслуговується

105 Ah

KM 85/50 W Bp Adv №

замовлення

Акумулятор, що не

6.654-301.0

обслуговується

76 Ah

KM 85/50 W Bp Pack №

замовлення

80 А ч, не має потреби в

6.654-048.0

обслуговуванні

- 11

329UK

http://www.kaercher.com/dealersearch
