Karcher HDS 5-12 C – страница 9

Режим работы с моющим

Режим Eco

средством

Используется наиболее экономичный

– Для бережного отношения к окружа-

температурный режим работы прибора

ющей среде используйте моющее

(макс. 60 °C).

средство экономно.

Работа с горячей водой

– Моющее средство должно быть

предназначено для мойки обрабаты-

 Опасность

ваемой поверхности.

Опасность обваривания!

 Установить форсунку на „CHEM“.

 Установите выключатель прибора на

нужную температуру.

 При помощи клапана-дозатора мою-

щего средства установите концен-

Мы рекомендуем следующие темпера-

трацию моющего средства, согласно

туры мойки:

указаниям изготовителя.

– Легкие загрязнения

Указание: Ориентировочные значения

30-50 °C

пульта управления при максимальном

– Загрязнения, содержащие белок,

рабочем давлении.

напр., в пищевой промышленности

Указание: Если чистящее средство под-

макс. 60 °C

ается из внешнего резервуара, то необ-

– Мойка автомобилей, машин

ходимо

вывести всасывающий шланг

60-90 °C

для чистящего средства наружу через

После эксплуатации с моющим

выемку.

средством

Мойка

 Дозирующий клапан моющего сред-

 Установите температуру и концен-

ства установить на „0“.

трацию моющего средства в соответ-

 Установите выключатель аппарата

ствии с обрабатываемой

на ступень 1 (режим работы с холод-

поверхностью.

ной водой).

Указание: Во избежание повреждений

 Промыть аппарат при открытом кла-

за счет высокого давления сначала всег-

пане пистолета-распылиталя мини-

да направляйте струю высокого давле-

мум 1 минуту.

ния на обрабатываемый объект с

Выключение аппарата

большого расстояния.

Рекомендуемый способ мойки

 Опасность

– Растворение грязи:

Опасность обваривания горячей водой!

 Экономно нанесите моющее средст-

После эксплуатации с горячей водой

во и дайте ему подействовать в тече-

прибор для охлаждения следует в те-

ние 1...5 минут, но не допускайте

чение не менее двух минут эксплуати-

высыхания.

ровать с холодной водой с открытым

пистолетом.

– Удаление грязи:

 Перевести переключатель в положе-

 Растворенную грязь смыть струей

ние "0/OFF".

высокого давления.

 Закрыть подачу воды.

Работа с холодной водой

 Открыть ручной пистолет-распыли-

Удаление легких загрязнений и чистовая

тель.

мойка, напр.: садово-огородного инвен-

 При помощи выключателя прибора

таря, террас, инструментов и пр.

на короткое время (

ок. 5 секунд)

включите насос.

– 7

161RU

 Вытаскивайте штепсельную вилку из

Слив воды

розетки только сухими руками.



Отвинтите шланг подачи воды и

 Отсоедините водоснабжение.

шланг высокого давления.

 Включить пистолет-распылитель,

 Отсоедините подающий провод, от-

пока аппарат не освободится от дав-

вернув его от дна котла о освободив

ления.

нагревательный змеевик.

 Зафиксировать ручной пистолет-

 Оставьте прибор включенным в те-

распылитель.

чении не более 1 минуты до тех пор,

пока насос и трубопроводы не опо-

Хранение прибора

рожнятся.

 Зафиксируйте струйную трубку в кре-

Прополаскать аппарат антифиризом

плении крышки прибора.

Указание: Соблюдайте инструкции по

 Смотайте шланг высокого давления

использованию антифриза.

и электрический провод и повесте на

 Используйте обычный антифриз

.

держатели.

 Включить аппарат (без горелки), пока

Указание: Не перегибайте шланг

высо-

он полностью не прополоскается.

кого давления и электрический провод.

В результате этого также достигается

Защита от замерзания

определенная антикорозионная защита.

Внимание!

Хранение

Мороз разрушает аппарат, если из

Внимание!

него полностью не удалена вода.

Опасность получения травм и повре-

 Поставьте прибор на хранение в за-

ждений! При хранении следует обра-

щищенном от мороза помещении.

тить внимание на вес устройства.

Если прибор подключен к дымоходу,

следует выполнять следующие указа-

Транспортировка

ния:

Рис. 7

Внимание!

Внимание!

Опасность повреждения за счет холод-

Опасность повреждения! При погрузке

ного воздуха, поступающего через ды-

аппарата с применением вилочного по-

моход.

грузчика обратить внимание на рису-



При наружной температуре ниже

нок

.

0 °C отсоедините прибор от дымохо-

да.

Внимание!

Если хранение в месте, защищенном от

Опасность получения травм и повре-

мороза, невозможно, прибор следует

ждений! При транспортировке следу-

вывести из эксплуатации.

ет обратить внимание на вес

устройства.

Вывод из эксплуатации

 При перевозке аппарата в транспор-

При длительных паузах в эксплуатации

тных средствах следует учитывать

или в случае невозможности хранения в

действующие местные государст-

месте, защищенном от мороза:

венные нормы, направленные на за-

 Слить воду.

щиту от скольжения и

 Промывка прибора антифризом.

опрокидывания.

 Опорожните бак для моющего сред-

ства.

162 RU

– 8

Ежемесячно

Уход и техническое

 Очистите сетчатый фильтр в систе-

обслуживание

ме предохранения от отсутствия

во-

 Опасность

ды.

 Очистить фильтр во всасывающем

Опасность получения травмы от слу-

шланге моющего средства.

чайно запущенного аппарата и элек-

трошока.

Через 500 часов эксплуатации, не

Перед проведением любых работ с при-

реже раза в год

бором, выключить прибор и вытянуть

 Замена масла.

штепсельную вилку.

Работы по техническому

 Перевести переключатель в положе-

обслуживанию

ние "0/OFF".

 Закрыть подачу воды.

Очистка сетчатого фильтра подклю-

 Открыть ручной пистолет-распыли-

чения подачи воды

тель.

 Удалите сетку.

 При помощи выключателя прибора

 Промойте сетку в воде и установите

на короткое время (ок. 5 секунд)

на место.

включите насос.

Очистка фильтра тонкой очистки

 Вытаскивайте штепсельную вилку из

 Освободить аппарат от давления.

розетки только сухими руками.

 Отвинтить фильтр тонкой очистки,

 Отсоедините водоснабжение.

расположенный в головной части на-

 Удерживайте ручной пистолет-рас-

соса.

пылитель включенным до тех пор,

пока в приборе не выровняется дав-

 Демонтировать фильтр тонкой

ление.

очистки и вынуть патрон фильтра.

 Зафиксировать ручной пистолет-

 Очистить патрон фильтра чистой

во-

распылитель.

дой или сжатым воздухом.

 Дать аппарату остыть.

 Снова собрать в обратной последо-

Информацию о проведении регуляр-

вательности.

ной инспекции техники безопасности

Очистка топливного фильтра

или заключении договора о техниче-

 Выколотить топливный фильтр. То-

ском обслуживании

можно получить

пливо не должно попасть в окружаю-

в специализированной торговой ор-

щую среду.

ганизации фирмы Kдrcher.

Очистка сетчатого фильтра в системе

Периодичность технического

предохранения от отсутствия воды

обслуживания

 Выдавить зажим и вытянуть шланг

(система эластичного демпфирова-

Каждую неделю

ния) системы предохранения от от-

 Очистить сетчатый фильтр подклю-

сутствия воды.

чения подачи воды.

 Выньте сетку.

 Очистить фильтр тонкой очистки.

Указание: При необходимости прибл. на

 Очистить топливный фильтр.

5 мм заверните

винт M8 и при помощи

 Проверьте уровень масла.

него выньте сетку.

Внимание!

 Промойте сетку в воде.

В случае помутнения масла немедлен-

 Вставьте сетку.

но свяжитесь с сервисной службой фир-

мы Kärcher.

– 9

163RU

 Полностью вставить присоедини-

Горит контрольная лампочка

тельный патрубок для шланга в си-

стему предохранения от отсутствия

– Бак чистящего средства пуст.

воды и зафиксировать при помощи

 Залейте моющее средство.

зажима.

Прибор не работает

Очистка фильтра во всасывающем

– Отсутствие напряжения

шланге моющего средства

 Проверьте подключение к электросе-

 Вытяните штуцер всоса моющего

ти/подачу питания.

средства.

 Промойте фильтр в воде и установи-

Прибор не набирает давление

те на место.

– Форсунка установлена на „CHEM“

Замена масла

 Установить форсунку на „высокого

 Приготовьте маслосборник объемом

давление“.

ок. 1 л.

– Воздух в системе

 Отверните винт сливного отверстия.

Удалите воздух из насоса:

 Дозирующий клапан моющего сред-

Утилизируйте масло без ущерба для

ства установить на „0“.

окружающей среды или сдайте в пункт

утилизации.

 При открытом пистолете несколько

раз включите и выключите прибор.

 Снова затяните винт сливного отвер-

Указание: Путем демонтажа шланга вы-

стия.

сокого давления из элемента подключе-

 Медленно долейте масла до отметки

ния высокого давления процесс вытяжки

"MAX".

ускоряется.

Указание: Пузырьки воздуха должны

 Если емкость для моющего средства

выйти.

пуста, наполните.

Вид и количество масла указаны в

 Проверьте подключения и

трубопро-

разделе "Технические данные".

воды.

Помощь в случае

– Засорился сетчатый фильтр подачи

воды

неполадок

 Очистить ситечко.

 Опасность

 Прочистить складчатый фильтр, при

Опасность получения травмы от слу-

необходимости заменить.

чайно запущенного аппарата и элек-

– Подаваемое количество воды слиш-

трошока.

ком низкое

Перед проведением любых работ с при-

 Проверить объем подачи воды (см.

бором, выключить прибор и вытянуть

раздел "Технические данные").

штепсельную вилку.

Прибор протекает, вода капает из

Контрольная лампа готовности к

нижней части прибора

эксплуатации гаснет

– Насос негерметичен

– Нет напряжения в сети, см. "Прибор

Указание: Допускаются 3 капли в мину-

не работает".

ту.

Светится контрольная лампа

 При сильной протечке проверить ап-

топлива

парат в сервисе по обслуживанию

клиентов.

– Топливный бак пуст.

 Заправка топливом.

164 RU

– 10

Прибор при подключенном

Установленная температура при

ручном пистолете-распылителе

эксплуатации с горячей водой не

постоянно включается и

достигается

выключается

– Закопченный нагревательный змее-

– Течь в системе высокого давления

вик

 Проверьте систему высокого давле-

 Поручите удаление копоти серви-

ния и соединения на плотность.

сной службе.

Если неисправность не удается

Прибор не всасывает моющее

устранить, прибор необходимо от-

средство

править на проверку в сервисную

– Форсунка установлена на „высокого

службу.

давление“

Гарантия

 Установить форсунку на „CHEM“.

В каждой стране действуют гарантийные

– Фильтр во всасывающем шланге мо-

условия, изданные уполномоченной ор-

ющего средства загрязнен

ганизацией сбыта нашей продукции в

 Чистка фильтра.

данной стране. Возможные неисправно-

– Обратный клапан залипает

сти прибора в течение гарантийного сро-

 Снимите шланг для моющего средст-

ка мы устраняем

бесплатно, если

ва и освободите обратный клапан

причина заключается в дефектах мате-

при помощи тупого предмета.

риалов или ошибках при изготовлении.

Горелка не зажигается

Принадлежности и

– Топливный бак пуст.

запасные детали

 Заправка топливом.

Указание: При подключении аппарат к

– Недостаток воды

камину или в том случае, если аппарат

 Проверить элемент подключения во-

не виден, рекомендуется установка дат-

ды, проверить подающий трубопро-

чика пламени (опция).

вод.

– Разрешается использовать только те

 Очистите сетчатый фильтр в систе-

принадлежности и запасные части,

ме предохранения от отсутствия во-

использование которых было одо-

ды.

брено изготовителем. Использова-

– Топливный фильтр загрязнен

ние оригинальных принадлежностей

 Замените топливный фильтр.

и запчастей гарантирует Вам надеж-

– Отсутствие искры зажигания

ную и бесперебойную работу прибо-

 Если при эксплуатации через смо-

ра.

тровое стекло не видна искра зажига-

– Выбор наиболее часто необходимых

ния, поручите осмотр прибора

запчастей вы найдете в конце ин-

сервисной службе.

струкции по эксплуатации.

– Дальнейшую информацию о запча-

стях вы найдете на сайте

www.kaercher.com в разделе Service.

– 11

165RU

Alfred Kaercher GmbH & Co. KG

Заявление о соответствии

Alfred-Kaercher-Str. 28 - 40

ЕС

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Настоящим мы заявляем, что указанное

Факс: +49 7195 14-2212

далее оборудование в силу заложенной

в него концепции и конструкции, а также

Winnenden, 2010/09/01

используемой нами технологии изготов-

ления, отвечает соответствующим ос-

новным требованиям директив ЕС по

безопасности и защите здоровья. При

внесении изменений, не согласованных

с нами, данное заявление теряет свою

силу.

Продукт высоконапорный моющий

прибор

Тип: 1.272-xxx

Основные директивы ЕС

2006/42/EC (+2009/127/EC)

2004/108/EC

2000/14/ЕС

Примененные гармонизированные

нормы

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–11: 2000

EN 62233: 2008

Примененный порядок оценки соот-

ветствия

2000/14/ЕС: Приложение V

Уровень мощности звука dB(A)

Измерено:89

Гарантиро-

92

вано:

5.957-046

Нижеподписавшиеся лица действуют по

поручению и по доверенности руковод-

ства предприятия.

CEO

Head of Approbation

уполномоченный по документации:

S. Reiser

166 RU

– 12

Технические данные

HDS 5/12 C

Электропитание

Напряжение V 230 230-240

Вид тока Hz 1~ 50 1~ 50

Потребляемая мощность kW 2,9 2,9

Предохранитель (инертный) A 16 13

Тип защиты -- IPX5 IPX5

Класс защиты -- I I

Максимально допустимое сопротивление

Ом 0.4526 0.4526

сети

Подключение водоснабжения

Температура подаваемой воды (макс.) °C 30

Количество подаваемой воды (мин.) l/h (l/min) 700 (11,7)

Высота всоса из открытого бака (20 °C) m 0,5

Давление напора (макс.) MPa (bar) 1 (10)

Данные о производительности

Производительность при работе с водой l/h (l/min) 500 (8,3)

Рабочее давление воды (со стандартной

MPa (bar) 12 (120)

форсункой)

Макс. рабочее давление (

предохранитель-

MPa (bar) 15 (150)

ный клапанl)

Макс. рабочая температура горячей воды °C 98

Всасывание моющего средства l/h (l/min) 0-30 (0-0,5)

Мощность горелки kW 39

Максимальный расход топлива kg/h 3,2

Сила отдачи ручного пистолета-распыли-

N 20,1

теля (макс.)

Размер форсунки -- 034

Значение установлено согласно EN 60355-2-79

Уровень шума

Уровень шума дб

а

dB(A) 74

Опасность K

pA

dB(A) 3

Уровень мощности шума L

WA

+ опасность

dB(A) 92

K

WA

Значение вибрации рука-плечо

2

Ручной пистолет-распылитель m/s

1,3

2

Струйная трубка m/s

2,4

2

Опасность K m/s

0,3

Рабочие вещества

Топливо -- Мазут EL или дизельное то-

пливо

Объем масла l 0,3

Вид масла -- 0W40

Размеры и массы

Длина х ширина х высота mm 1060 x 650 x 920

Типичный рабочий вес kg 100,6

Топливный бак l 15,5

Бак для моющего средства l 15,5

– 13

167RU

A készülék első használata előtt

Környezetvédelem

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

A csomagolási anyagok újra-

sa meg a későbbi használatra vagy a

hasznosíthatók. Kérjük, ne dob-

következő tulajdonos számára.

ja a csomagolást a házi

– Az első üzembevétel előtt mindenkép-

szemétbe, hanem vigye el egy

pen olvassa el az 5.951-949.0 sz. biz-

újrahasznosító helyre.

tonsági utasításokat!

A használt készülékek értékes

– Szállítási sérülések esetén azonnal tá-

újrahasznosítható anyagokat

jékoztassa a kereskedőt.

tartalmaznak, amelyeket újra-

– A csomagolás tartalmát kicsomagolás-

hasznosító helyen kell elhelyez-

kor ellenőrizni kell. A szállítási terjedel-

ni. Az elemeknek, olajnak és

met lásd az 1. ábrán

hasonló anyagoknak nem sza-

Tartalomjegyzék

bad a környezetbe kerülni. Ezért

kérjük, a használt készülékeket

Környezetvédelem . . . . . . . HU . . .1

megfelelő gyűjtőrendszeren ke-

Szimbólumok az üzemeltetési út-

resztül távolítsa el.

mutatóban . . . . . . . . . . . . . HU . . .1

Áttekintés . . . . . . . . . . . . . . HU . . .2

Kérjük, a motorolajat, fűtőolajat és benzint

ne hagyja a környezetbe jutni. Kérjük, óvja

Szimbólumok a készüléken HU . . .2

a padlózatot és a fáradt olajat környezetkí-

Rendeltetésszerű használat HU . . .3

mélő módon távolítsa el.

Biztonsági tanácsok . . . . . . HU . . .3

Biztonsági berendezések . . HU . . .3

Megjegyzések a tartalmazott anyagok-

Üzembevétel . . . . . . . . . . . HU . . .3

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

Használat . . . . . . . . . . . . . . HU . . .5

gokkal kapcsolatosan a következő címen

Tárolás . . . . . . . . . . . . . . . . HU . . .7

talál:

Transport . . . . . . . . . . . . . . HU . . .7

www.kaercher.com/REACH

Ápolás és karbantartás . . . HU . . .7

Segítség üzemzavar esetén HU . . .8

Szimbólumok az üzemeltetési

Garancia. . . . . . . . . . . . . . . HU . . .9

útmutatóban

Tartozékok és alkatrészek . HU . .10

 Balesetveszély

EK konformitási nyiltakozat HU . .10

Azonnal fenyegető veszély, amely súlyos

Műszaki adatok . . . . . . . . . HU . . 11

testi sérüléshez vagy halálhoz vezet.

몇 Figyelem!

Esetlegesen veszélyes helyzet, amely sú-

lyos testi sérüléshez vagy halálhoz vezet-

het.

Vigyázat

Esetlegesen veszélyes helyzet, amely kön-

nyű sérüléshez vagy kárhoz vezethet.

168 HU

– 1

39 Vízhiány biztosíték

Áttekintés

40 Vízhiány biztosíték szűrője

41 Finomszűrő (víz)

Készülék elemek

Kezelőpult

1. ábra

1 Tartó a sugárcsőhöz

2. ábra

2 Manométer

A Készülékkapcsoló

3 Tisztítószer szívócső nyílása

1 Kontroll lámpa tisztítószer

4 Markolat mélyedés (két oldali)

2 Kontroll lámpa üzemkész állapot

5 Kerék

3 Kontroll lámpa tüzelőanyag

6 Vízcsatlakozás szűrővel

Szín megjelölés

7 Vízcsatlakozási készlet

– A tisztítási folyamat kezelő elemei sárgák.

8 O-gyűrű készlet (tartalék).

– A karbantartás és szerviz kezelő elemei

9 Magasnyomású csatlakozás

világos szürkék.

10 Magasnyomású tömlő

11 Sugárcső

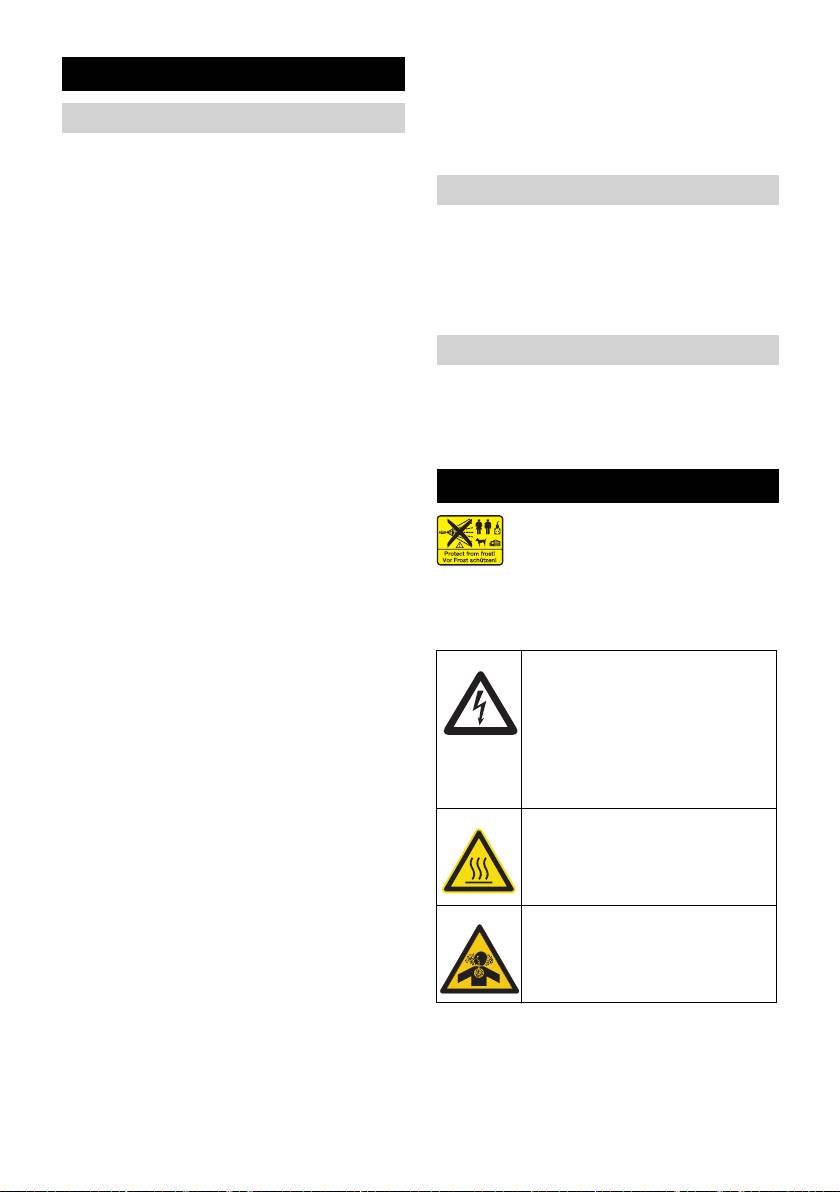

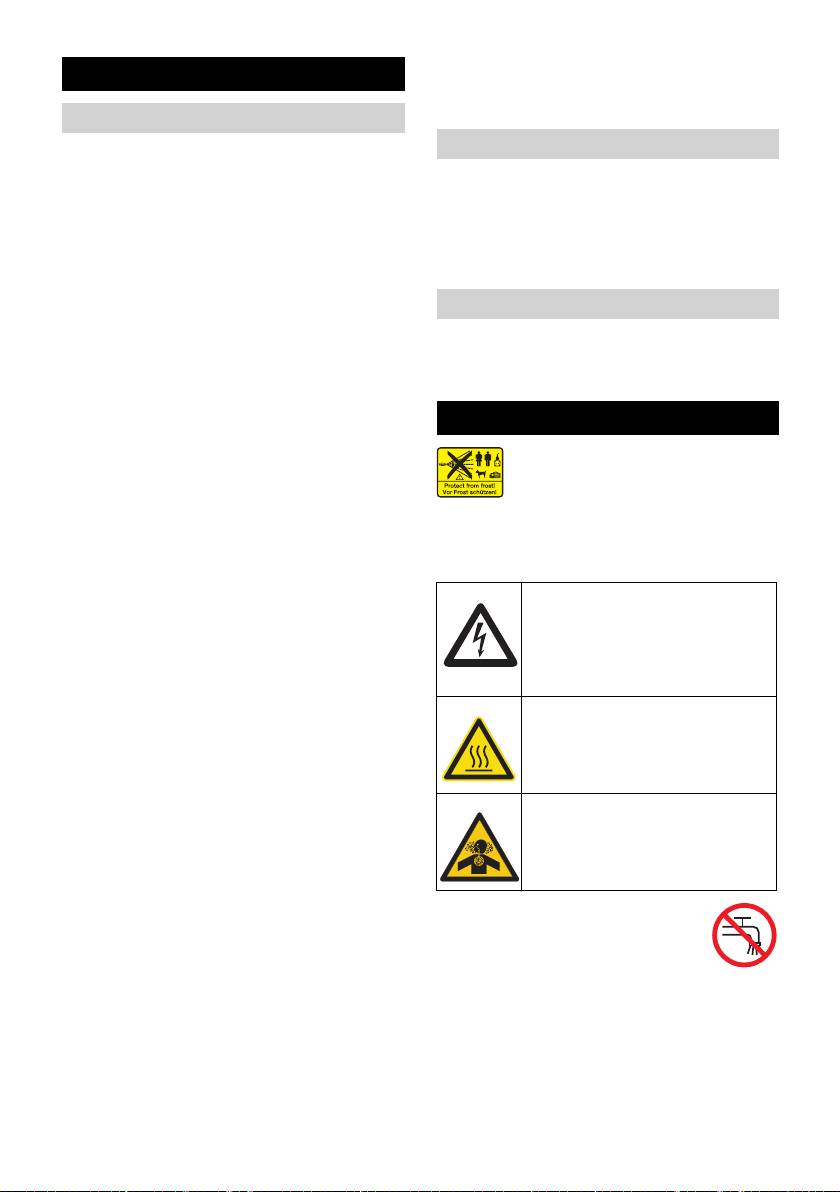

Szimbólumok a készüléken

12 Hármas szórófej

A magasnyomású vízsugár nem

13 Tisztítószer betöltési nyílása

rendeltetésszerű használat ese-

14 Vezető görgő rögzítőfékkel

tén veszélyes lehet. A vízsugarat

15 Üzemanyag szűrő

soha ne irányítsa személyek, állatok, aktív

16 Kézi szórópisztoly biztonsági rögzítője

elektromos szerelvények vagy maga a ké-

17 Kézi szórópisztoly

szülék felé.

18 Elektromos ellátó vezeték

Áramütés veszélye!

19 Szerszámtáska

A berendezéssel csak villamos

20 Üzemanyag betöltési nyílás

szakember vagy arra felhatal-

21 Tisztítószer-adagoló szelep

mazott szakképzett személyzet

22 Kezelőpult

dolgozhat.

23 Tartótálca a kézi szórópisztolyhoz

Égési sérülésveszély forró felü-

24 Fellépő mélyedés

letek által!

25 Fogantyú

26 Típustábla

27 Ház fedelének zárja

Mérgezésveszély! A kipufogó-

28 Tartozékok tartó rekesze

gázt ne lélegezze be.

29 Égőfej

30 Tartótálca a sugárcsőhöz

31 Készülék fedél

Az érvényes előírások alapján a

32 A tisztítószer felszívás visszacsapó

készüléket soha nem szabad

szelepe

rendszer-elválasztó nélkül az ivó-

33 Olajtartály

víz-hálózatban üzemeltetni. Hasz-

34 Olaj leengedési csavar

nálja a KÄRCHER vállalat megfelelő

35 Tisztítószer-szívócső szűrővel

rendszer-elválasztóját vagy alternatívaként

36 Tüzelőanyag szűrő

egy EN 12729 BA típusnak megfelelő rend-

37 Rögzítőkapocs

szer-elválasztót. Az olyan víz, amely rend-

38 A vízhiány-biztosíték tömlője (szoft-

szer elválasztón átfolyt, nem minősül

tompító rendszer)

ihatónak.

– 2

169HU
