Caractéristiques techniques

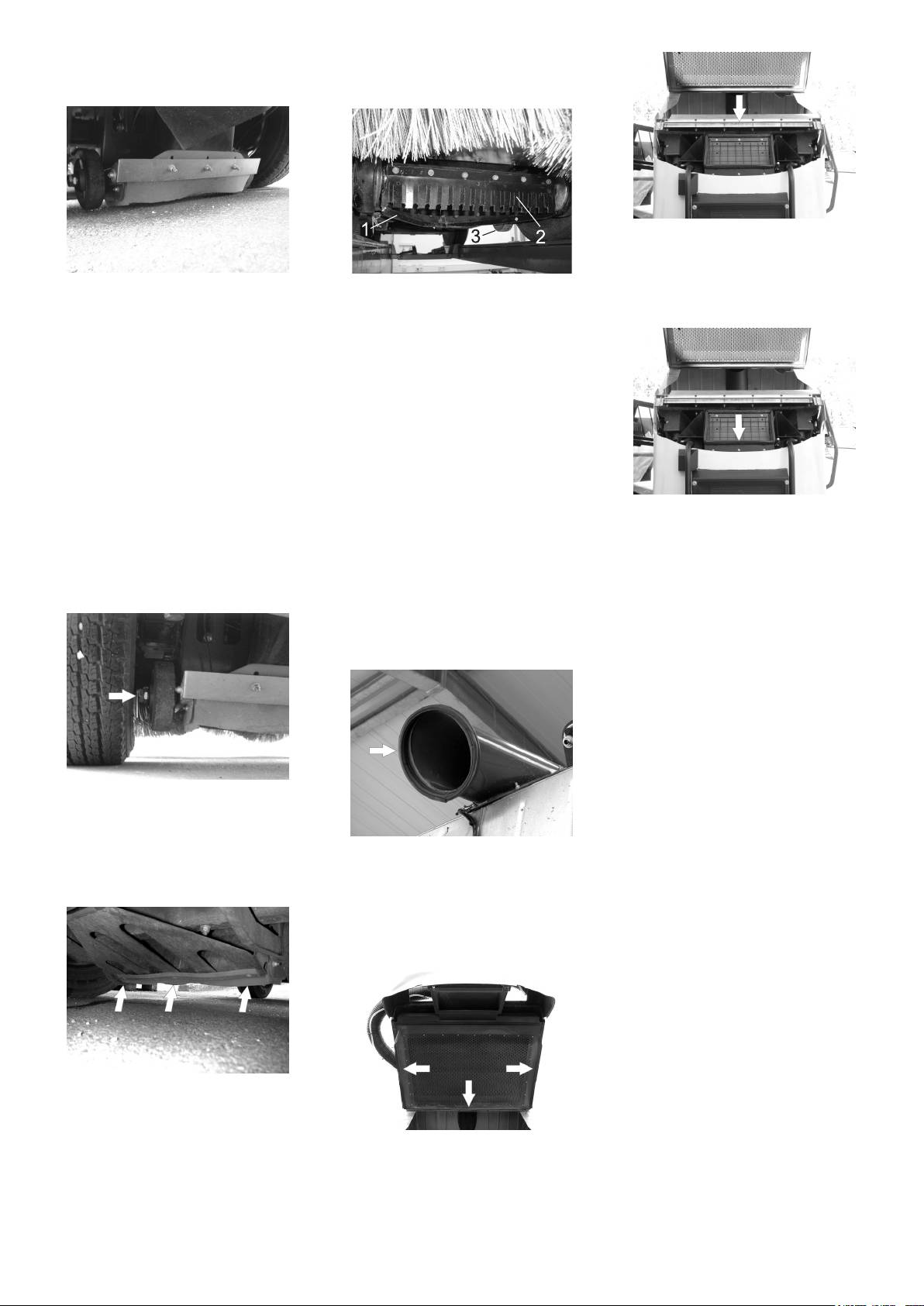

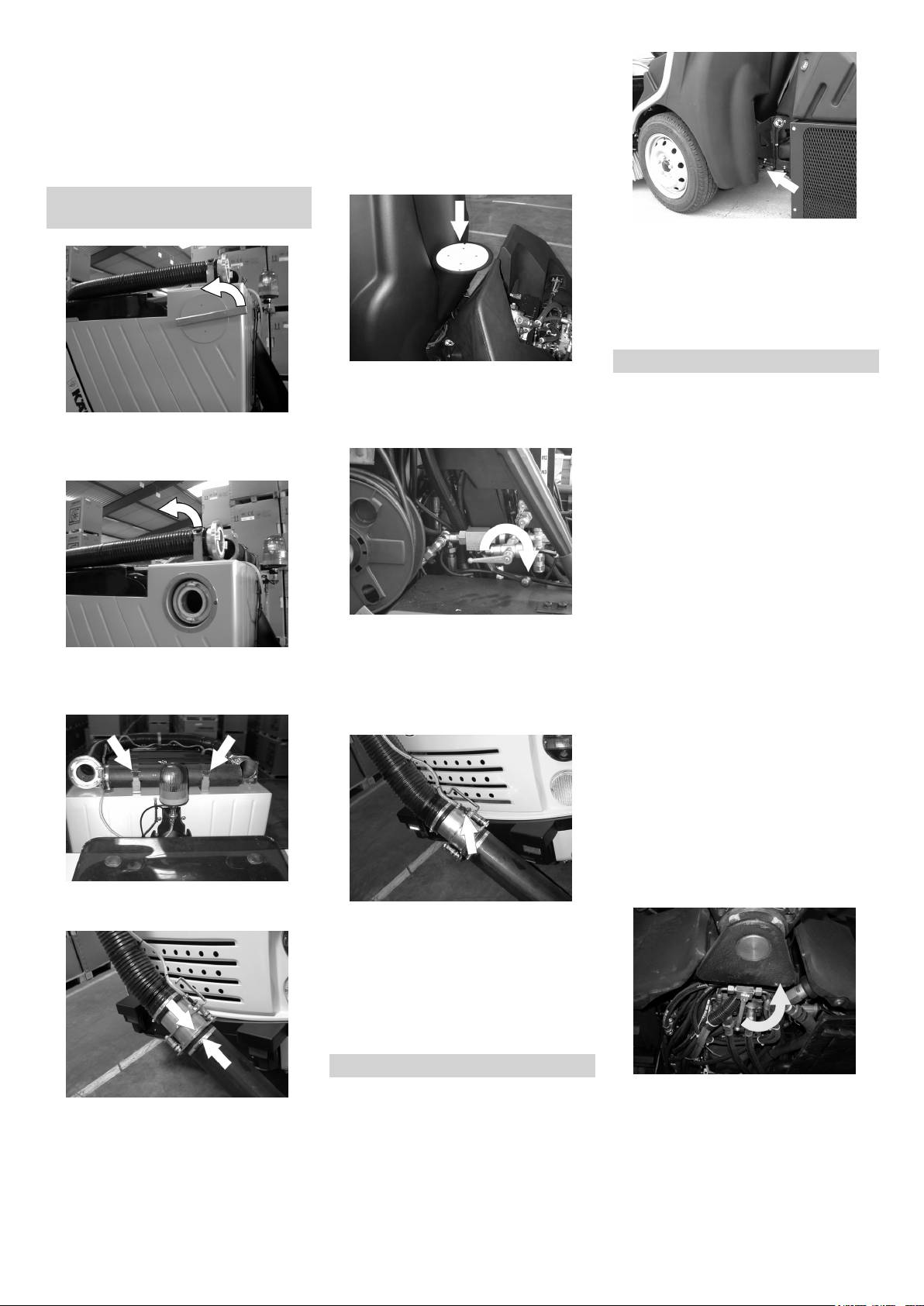

ICC 2 Euro 3

Caractéristiques de la machine

Vitesse d'avancement, en avant km/h 0-40

Vitesse d'avancement, en arrière km/h 0-6

Vitesse de travail km/h 3-5

Pente (max.) %25

Surface théoriquement nettoyable m

2

/h 28000

Largeur de travail (système de 4 balais) mm 1130-2350

Largeur de travail (système de 2 balais) mm 1500-2000

Type de protection -- protéger par l'eau giclée

Durée de fonctionnement avec un réservoir plein h ca. 20

Moteur

Fabricant -- VM-Detroit Diesel

Type -- HR 494 HT3

Conception -- 4 cylindre Euro 3-moteur

diesel à quatre temps

Poids kg 250

Mode de refroidissement -- Refroidissement à eau

Forage mm 94

Levage mm 100

Cylindrée cm

3

2776

Taux de compression -- 21,5:1

Nombre de tours normal 1/min 1600-2300

Régime ralenti 1/min 750-850

Puissance de moteur max. 2300 1/min kW/PS 55/75

Couple max. 2300 1/min Nm 225

Consommation spécifique g/kWh 260

Consommation de carburant l/h ca. 4

Préchauffage s ca. 8

Pompe d'injection -- Bosch

Quantité d'huile l 6,4

Pression d'huile max. 800 1/min bar 1,2

Transemmeteur de pression pour l'avertisseur lmumineux bar 0,8

Filtre d'huile -- Cartouche filtrante

Filtre d'air d'aspiration -- Cartouche filtrante exté-

rieure

Installation électrique

Batterie V, Ah 12, 88

Démarreur kW/PS 1,4/1,8

Générateur W 1000

Installation hydraulique

Quantité d'huile dans toute l'installation hydraulique l ca. 45

Quantité d'huile dans le réservoir hydraulique l ca. 40

Types d'huile

Moteur -- SAE 15W30, SAE 15W40

Système hydraulique -- SHELL Tellus HV 46

Pompe à eau -- SAE 15W40

Bac à poussières

Hauteur maximale de déchargement mm 1550

Volume du bac à poussières l 1300

64 FR

- 21

Poids utilisable kg 1300

Balai latéral

Diamètre du balai latéral (système de 4 balais) mm 600

Diamètre du balai latéral (système de 2 balais) mm 925

Rotation (sans niveaux) 1/min 30-90

Pneumatiques

Roues -- 6J 16 H2 5 68

Pneus -- 185/16R XCA TL 104 N

Pression, avant bar 3,75

Pression, arrière bar 4,75

Frein

Roues avant -- hydraulique

Roues arrière -- hydrostatique

Frein d'immobilisation -- mécanique

Lubrifiantes

Pour des lieux de graissage qui doivent être graisser manuellement -- Catégorie de NLGI 2

Pour des installations automaitques de graissage centralisé -- Catégorie de NLGI 00

Conditions environnement

Température °C -5 bis +40

Hygrométrie, non-condensée % 0 - 90

Emissions sonores

Niveau de pression acoustique (EN 60704-1) dB(A) 77

Niveau de puissance sonore garanti (2000/14/EC) dB(A) 107

Vibrations de l'appareil

Valeur globale de vibrations (ISO 5349)

Bras, volant m/s

2

<2,5

Pieds, pédale m/s

2

<0,5

Surface d'assise m/s

2

<0,5

Dimensions et poids

Longueur x largeur x hauteur (système de 4 balais) mm 4150 x 1130 x 1904

Longueur x largeur x hauteur (système de 2 balais) mm 3815 x 1250 x 1904

Poids à vide kg 2200-2290

Poids total admissible kg 3300

Contenu réservoir de carburant, Diesel l 78

Rayon de braquage mm 3100

Réservoir d’eau l 300

Normes harmonisées appliquées :

Déclaration de conformité CE

EN 13019

Alfred Kärcher GmbH Co. KG

Nous certifions par la présente que la ma-

CISPR 12

Alfred-Kärcher-Str. 28 - 40

chine spécifiée ci-après répond de par sa

71364 Winnenden (Germany)

conception et son type de construction ain-

Procédures d'évaluation de la conformi-

Téléphone : +49 7195 14-0

si que de par la version que nous avons

té

Télécopieur : +49 7195 14-2212

mise sur le marché aux prescriptions fon-

2000/14/CE: Annexe V

damentales stipulées en matière de sécuri-

Niveau de puissance acoustique dB(A)

Garantie

té et d’hygiène par les directives

ICC 2

Dans chaque pays, les conditions de ga-

européennes en vigueur. Toute modifica-

Mesuré: 100

rantie en vigueur sont celles publiées par

tion apportée à la machine sans notre ac-

Garanti: 102

notre société de distribution responsable.

cord rend cette déclaration invalide.

Les éventuelles pannes sur l’appareil sont

Les soussignés agissent sur ordre et sur

Produit: Balayeuse automobile

réparées gratuitement dans le délai de va-

procuration de la Direction commerciale.

Type: 1.183-xxx

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

Directives européennes en vigueur :

d'un vice de fabrication. En cas de recours

2006/42/CE (+2009/127/CE)

en garantie, adressez-vous à votre reven-

CEO

Head of Approbation

2004/108/CE

deur ou au service après-vente agréé le

2000/14/CE

Responsable de la documentation:

plus proche munis de votre preuve d'achat.

S. Reiser
