Встановлена температура для

режиму роботи з гарячою водою

не досягається

– Робочий тиск/продуктивність занадто

високий

Î За допомогою регулювального

ґвинта (мал.9) відрегулюйте робочий

тиск та продуктивність.

– Закопчений нагрівальний змійовик

Î Доручіть видалення кіптяви сервісній

службі.

Якщо пошкодження не можна

усунути, необхідно перевірити

пристрій у службі обслуговування

клієнтів.

Гарантія

У кожній країні діють умови гарантії,

видані нашими компетентними

товариствами зі збуту. Можливі

несправності приладу протягом

гарантійного строку ми усуваємо

безкоштовно, якщо причина полягає в

дефектах матеріалів або помилках при

виготовленні

.

Приладдя й запасні деталі

– При цьому будуть використовуватись

лише ті комплектуючі та запасні

частини, що надаються виробником.

Оригінальні комплектуючі та запасні

частини замовляються по гарантії,

щоб можна було безпечно та без

перешкод використовувати пристрій.

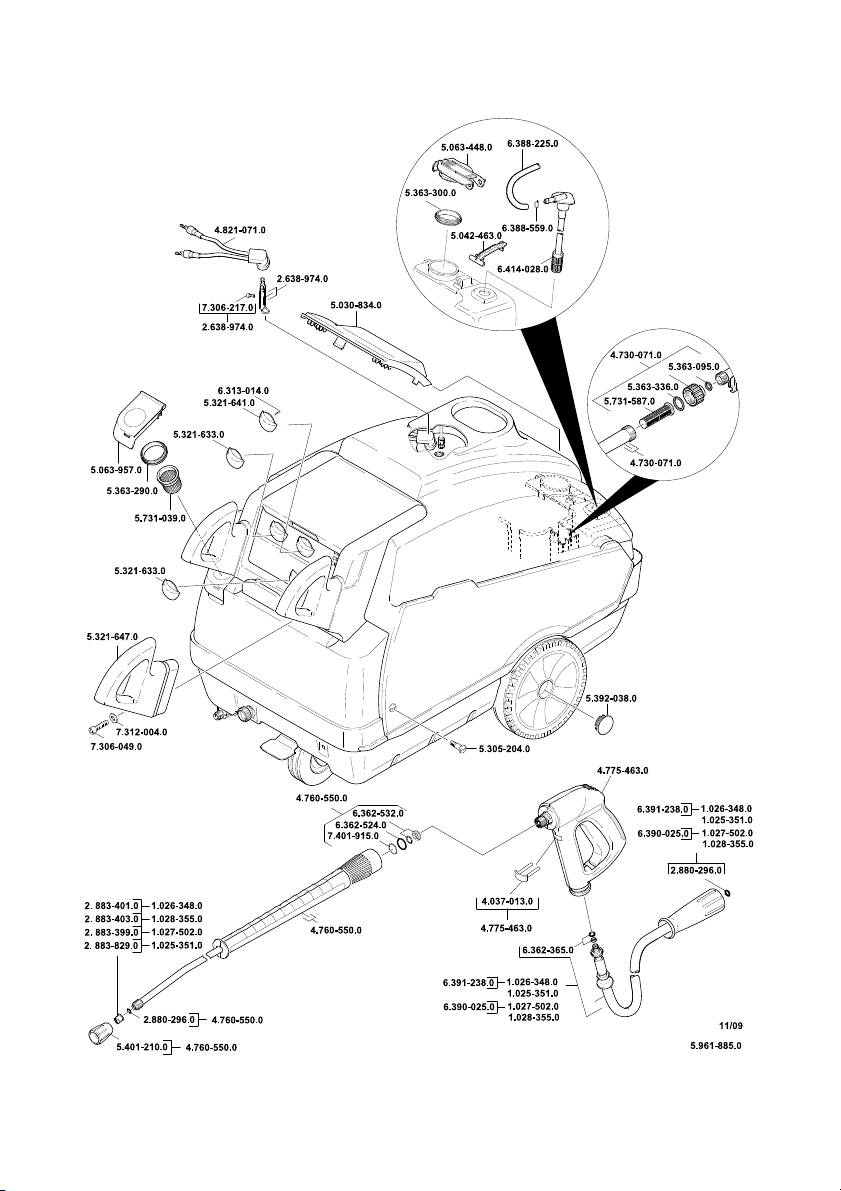

– Асортимент запасних частин, що

часто необхідні, можна знайти в кінці

інструкції по експлуатації.

– Подальша інформація по запасним

частинам є на сайті

www.kaercher.com в розділі Сервіс.

- 11

321UK

5.957-976

Заява про відповідність

вимогам CE

Ті, хто підписалися діють за запитом та

дорученням керівництва.

Цим ми засвідчуємо, що таким чином

помічені машини по своїй розробці та

типу конструкції у нашому виконанні

відповідають основним вимогам по

безпечності та охороні здоров’я

директив Європейського

уповноважений

по документації:

співтовариства. Це засвідчення втрачає

S. Reiser

силу при змінах машини, не узгоджених з

нами.

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Продукт: Очищувач високого тиску

71364 Winnenden (Germany)

Тип: 1.025-xxx

Тип: 1.026-xxx

Тел.: +49 7195 14-0

Тип: 1.027-xxx

Факс: +49 7195 14-2212

Тип: 1.028-xxx

Winnenden, 2010/07/14

Відповідна директива ЄС

2006/42/ЄС (+2009/127/ЄС)

2000/14/ЄС

2004/108/ЄС

Прикладні гармонізуючі норми

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

HDS 1150:

EN 61000–3–11: 2000

Застосовуваний метод оцінки

відповідності

2000/14/ЄС: Доповнення V

Рівень потужності dB(A)

HDS 645

Виміряний:84

Гарантовани

87

й:

HDS 650

Виміряний:89

Гарантовани

91

й:

HDS 850

Виміряний:89

Гарантовани

91

й:

HDS 1150

Виміряний:88

Гарантовани

89

й:

- 12

322 UK

Технічні характеристики

Тип HDS 645 HDS 650 HDS 850 HDS 1150

Під'єднання до мережі

Напруга В 240 400 400 400

Тип струму Гц 3~ 50 3~ 50 3~ 50 3~ 50

Загальна потужність кВт 3,2 5,5 6,5 8,0

Запобіжник (інертний) A 16 16 16 16

Максимальний допустимий

Ом -- -- -- (0.307+

j0.192)

опір мережі

Підключення водопостачання

Температура струменя

°C 30 30 30 30

(макс.)

Об’єм, що подається (мін). л/год. (л/

1000 (16,7) 1000 (16,7) 1200 (20) 1200 (20)

хв.)

Глибина всмоктування з

м 0,5 0,5 0,5 0,5

відкритого контейнера

(20 °C)

Тиск, що подається (макс.) МПа (бар) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6)

Робочі характеристики

Продуктивність при роботі з

л

/год. (л/

350-700 (5,8-

350-700 (5,8-

470-900 (7,8-

560-1080

хв.)

11,7)

11,7)

15)

(9,3-18)

водою

Робочий тиск води (зі

МПа (бар) 3-10 (30-100) 3-15 (30-150) 3-18 (30-180) 3-18 (30-180)

стандартною форсункою)

Макс. робочий тиск

МПа (бар) 11 (110) 16,5 (165) 19,8 (198) 19,8 (198)

(запобіжний клапан)

Макс. робоча температура

°C 80 80 80 80

гарячої води

Всмоктування миючого

л/год. (л/

0-40 (0-0,7) 0-40 (0-0,7) 0-40 (0-0,7) 0-40 (0-0,7)

хв.)

засобу

Потужність пальника кВт 49 49 60 60

Максимальна витрата

кг/год. 4,9 4,3 6,3 6,3

палива

Сила віддачі пістолета-

Н 43 43 43 43

розпилювача (макс.)

Калібр розпилювача -- 055 043 050 065

Значення

встановлене згідно EN 60355-2-79

Рівень шуму

Рівень шуму L

pA

дБ(А) 71757573

Небезпека K

pA

дБ(А)3221

Рівень потужності шуму L

WA

дБ(А) 87919189

+ небезпека K

WA

Значення вібрації рука-плече

2

Ручний розпилювач м/с

1,9 1,9 1,9 1,9

2

Вихлопне сопло м/с

1,9 1,9 1,9 1,9

2

Небезпека K м/с

1,0 1,0 1,0 1,0

Робочі матеріали

Паливо -- Мазут EL або

Мазут EL або

Мазут EL або

Мазут EL або

дизельне

дизельне

дизельне

дизельне

паливо

паливо

паливо

паливо

Кількість мастила л 0,75 0,75 0,75 0,75

Вид мастила -- Hypoid SAE

Hypoid SAE

Hypoid SAE

Hypoid SAE

90 (6.288-

90 (6.288-

90 (6.288-

90 (6.288-

016)

016)

016)

016)

Розміри та вага

Довжина x ширина x висота мм 1285 x 690 x

1285 x 690 x

1285 x 690 x

1285 x 690 x

835

835

835

835

Вага без комплектуючих кг 130 130 130 143

Паливний бак л 25 25 25 25

Бак для мийного засобу л 20 20 20 20+17

- 13

323UK

324

IE Kärcher Limited (Ireland), 12 Willow Business Park, Nangor

AE Karcher FZE, P.O. Box 17416, Jebel Ali Free Zone (South),

Road, Dublin 12,

Dubai, United Arab Emirates,

(01) 409 7777, www.kaercher.ie

+971 4 886-1177, www.kaercher.com

JP Kärcher (Japan) Co., Ltd., Irene Kärcher Building, No. 2,

AR Kärcher S.A., Uruguay 2887 (1646) San Fernando, Pcia. de

Matsusaka-Daira 3-chome, Taiwa-cho, Kurokawa-gun, Miyagi

Buenos Aires

981-3408,

+54-11 4506 3343, www.karcher.com.ar

+81-22-344-3140, www.karcher.co.jp

AT Alfred Kärcher Ges.m.b.H., Lichtblaustraße 7, 1220 Wien,

KR Karcher Co. Ltd. (South Korea), 2nd Floor , Youngjae

+43-1-25060-0, www.kaercher.at

Building, 50-1, 51-1, Sansoo-dong, Mapo-ku, Seoul 121-060,

+82-2-322 6598, www.karcher.co.kr

AU Kärcher Pty. Ltd., 40 Koornang Road, Scoresby VIC 3179,

Victoria,

MX Karcher México, SA de CV, Av. Gustavo Baz Sur No. 29-C,

+61-3-9765-2300, www.karcher.com.au

Col. Naucalpan Centro, Naucalpan, Edo. de México, C.P. 53000

México,

BE Kärcher N.V., Industrieweg 12, 2320 Hoogstraten,

+52-55-5357-04-28, www.karcher.com.mx

+32-3-340 07 11, www.karcher.be

MY Karcher Cleaning Systems Sdn. Bhd., 71 & 73 Jalan TPK 2/

BR Kärcher Indústria e Comércio Ltda., Av. Professor

8, Taman Perindustrian Kinrara, Seksyen 2, 47100 Puchong,

Benedicto Montenegro no 419, Betel, Paulínia - Estado de Sao

Selangor Darul Ehsan, Malaysia,

Paulo, CEP 13.140-000

+603 8073 3000, www.karcher.com.my

+55-19-3884-9100, www.karcher.com.br

NL Kärcher B.V., Postbus 474, 4870 AL Etten-Leur,

CA Kärcher Canada Inc., 6535 Millcreek Road, Unit 67,

0900-33 666 33, www.karcher.nl

Mississauga, ON, L5N 2M2,

+1-905-672-8233, www.karcher.ca

NO Kärcher AS, Stanseveien 31, 0976 Oslo, Norway,

+47 815 20 600, www.karcher.no

CH Kärcher AG, Industriestrasse, 8108 Dällikon, Kärcher SA,

Croix du Péage, 1029 Villars-Ste-Croix,

NZ Karcher Limited, 12 Ron Driver Place, East Tamaki,

0844 850 864, www.kaercher.ch

Auckland, New Zealand,

+64 (9) 274-4603, www.karcher.co.nz

CN Kärcher (Shanghai) Cleaning Systems, Co., Ltd., Part F,

2nd Floor, Building 17, No. 33, XI YA Road, Waigaogiao Free

PL Kärcher Sp. z o.o., Ul. Stawowa 140, 31-346 Kraków,

Trade, Pudong, Shanghai, 200131

+48-12-6397-222, www.karcher.pl

+86-21 5076 8018, www.karcher.cn

RO Karcher Romania srl, Sos. Odaii 439, Sector 1, RO-013606

CZ Kärcher spol. s r.o., Modletice c.p. 141, CZ-251 01 Ricany,

BUKAREST,

+420/323/606 014, www.kaercher.cz

+40 37 2709001, www.kaercher.ro

DE Alfred Kärcher Vertriebs-GmbH, Friedrich-List-Straße 4,

RU Karcher Ltd. Service Center, Leningradsky avenue, 68,

71364 Winnenden,

Building 2, Moscow, 125315

+49-7195/903-0, www.kaercher.de

+7-495 789 90 76, www.karcher.ru

DK Kärcher Rengøringssystemer A/S, Helge Nielsens Allë 7 A,

SE Kärcher AB, Tagenevägen 31, 42502 Hisings-Kärra,

8723 Løsning,

+46 (0)31-577 300, www.karcher.se

+45-70206667, www.karcher.dk

SGP Karcher South East Asia Pte. Ltd., 5 Toh Guan Road East,

ES Kärcher, S.A., Pol. Industrial Font del Radium, Calle Josep

#01-00 Freight Links Express Distripark, Singapore 608831,

Trueta, 6-7, 08403 Granollers (Barcelona),

+65-6897-1811, www.karcher.com.sg

+34-902 17 00 68, www.karcher.es

SK Kärcher Slovakia, s.r.o., Beniakova 2, SK-94901 NITRA,

F Kärcher S.A.S., 5, avenue des Coquelicots, Z.A. des Petits

+421 37 6555 798, www.kaercher.sk

Carreaux, 94865 Bonneuil-sur-Marne,

+33-1-4399-6770, www.karcher.fr

TR Kärcher Servis Ticaret A.S., 9 Eylül Mahallesi, 307 Sokak

No. 6, Gaziemir / Izmir,

FI Kärcher OY, Yrittäjäntie 17, 01800 Klaukkala,

+90-232-252-0708, +90-232-251-3578, www.karcher.com.tr

+358-207 413 600, www.karcher.fi

TW Karcher Limited, 7/F, No. 66, Jhongijheng Rd., Sinjhuang

GB Kärcher (U.K.) Ltd., Kärcher House, Beaumont Road,

City, Taipei County 24243, Taiwan,

Banbury, Oxon OX16 1TB,

+886-2-2991-5533, +886-800-666-825, www.karcher.com.tw

+44-1295-752-000, www.karcher.co.uk

UA Kärcher TOV, Kilzeva doroga, 9, 03191 Kiew,

GR Kärcher Cleaning Systems A.E., 31-33, Nikitara str. &

+380 44 594 7576, www.karcher.com.ua

Konstantinoupoleos str., 136 71 Aharnes,

+30-210-2316-153, www.karcher.gr

USA To locate your local dealer please visit our web site at

http://www.karchercommercial.com or call us at 888.805.9852

HK Kärcher Limited, Unit 10, 17/F., Apec Plaza, 49 Hoi Yuen

Road, Kwun Tong, Kowloon,

ZA Kärcher (Pty) Ltd., 144 Kuschke Street, Meadowdale,

++(852)-2357-5863, www.karcher.com.hk

Edenvale, 1614,

+27-11-574-5360, www.karcher.co.za

HU Kärcher Hungaria KFT, Tormásrét ut 2., (Vendelpark), 2051

Biatorbagy,

+36-23-530-64-0, www.kaercher.hu

I Kärcher S.p.A., Via A. Vespucci 19, 21013 Gallarate (VA),

+39-848-998877, www.karcher.it
