Dévisser le couvercle pour vider l'eau

propre - ne pas retirer complètement.

Purger l'eau.



Pour rincer le réservoir d'eau propre,

retirer complètement le couvercle du ré-

servoir d'eau propre et retirer le filtre

d'eau propre.



Insérer l'Intelligent Key.



Sélectionner la fonction voulue en tour-

nant le bouton Info.

Chacune des fonctions est décrite par la

suite.

Dans ce point de menu, les autorisations

sont délivrées pour l'Intelligent Key jaune.



Appuyer sur le bouton Info pendant l'af-

fichage « Menu clé >> ».



Retirer l'Intelligent Key grise et insérer

l'Intelligent Key jaune à programmer.



Sélectionner le point de menu à modi-

fier en tournant le bouton Info.



Appuyer sur le bouton Info.



Sélectionner le réglage du point de

menu en tournant le bouton Info.



Confirmer le réglage en appuyant sur le

point du menu.



Sélectionner le point de menu suivant à

modifier en tournant le bouton Info.



Pour enregistrer les autorisations, ap-

peler le menu « sauvegarder

réglages en tournant le bouton Info et

en appuyant sur le bouton Info.



Pour quitter le menu, appeler « Quitter

menu » en tournant le bouton info et en

appuyant sur le bouton Info.

Les paramètres réglés à l'aide de l'Intelli-

gent Key gris restent inchangés, jusqu'à ce

qu'un autre réglage soit sélectionné.



Tourner le sélecteur de programme sur

le programme de nettoyage souhaité.



Tourner le bouton Info jusquà l'affi-

chage de « Cleaning App >> ».



Appuyer sur le bouton Info – le premier

paramètre réglable est affiché.



Appuyer sur le bouton Info - la valeur

réglée clignote.



Régler la valeur voulue en tournant le

bouton Info.



Confirmer les modifications en ap-

puyant sur le bouton Info ou attendre 10

secondes afin que la valeur paramétrée

soit appliquée automatiquement.



Sélectionner le paramètre suivant en

tournant le bouton Info.



Après la modification de tous les para-

mètres voulus, tourner le bouton Info

jusqu'à l'affichage de « Quitter menu ».



Appuyer sur le bouton Info pour quitter

le menu.



Appuyer sur le bouton Info - la valeur

réglée clignote.



Régler la langue voulue en tournant le

bouton Info.



Confirmer les modifications en ap-

puyant sur le bouton Info ou attendre 10

secondes afin que la valeur paramétrée

soit appliquée automatiquement.

Régler la durée de postfonctionnement des

brosses.



Réglage comme « réglage langue ».



Tourner le bouton Info jusqu'à ce que la

fonction "menu Batterie" s'affiche.



Appuyer sur le bouton Info - Sélection-

ner la courbe caractéristique de char-

gement correspondant les batteries

mises en place.

Remarque

: Le réglage de la courbe

caractéristique de chargement doit uni-

quement être effectué uniquement

après discussion avec le service après-

vente Kärcher. En particulier si la batte-

rie n'est pas mentionnée dans le menu.



Confirmer les modifications en ap-

puyant sur le bouton Info ou attendre 10

secondes afin que la valeur paramétrée

soit appliquée automatiquement.

Restaurer les réglages de base.



Danger

Risque de blessure ! L'appareil ne doit être

exploité que pour le chargement et le dé-

chargement sur des pentes jusqu'à concur-

rence de la valeur maxi (voir

« Caractéristiques techniques »). Rouler

lentement.

Attention

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du

transport.



Retirer la brosse pour éviter qu'elle ne

se détériore.



Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.

Attention

Risque de blessure et d'endommagement !

Prendre en compte le poids de l'appareil à

l'entreposage.

Cet appareil doit uniquement être entrepo-

sé en intérieur.



Danger

Risque de blessure ! Avant d'effectuer

toute opération sur l'appareil, retirer l'Intelli-

gent Key et débrancher la fiche secteur du

chargeur.



Vider et éliminer l'eau sale et le reste

d'eau propre.



Si l'affichage correspondant apparaît,

effectuer le travail de maintenance.



Appuyer sur le bouton Info ; l'affichage

est remis à zéro. L'affichage réapparaît

après des intervalles de temps prédéfi-

nis.

Attention

Risque d'endommagement. Ne pas laver

l'appareil au jet d'eau et ne jamais utiliser

de détergents agressifs.



Vider l'eau sale.



Rincer le réservoir d'eau sale à l'eau

claire ou le nettoyer à l'aide du système

de rinçage du réservoir d'eau sale (op-

tion).



Retirer le tamis de saletés grossières

du réservoir d'eau sale et le nettoyer.



Nettoyer l'extérieur de l'appareil avec

un chiffon humide et imbibé de déter-

gent doux.



Contrôler le tamis à peluches et le cas

échéant, le nettoyer.



Uniquement variante BR: Retirer et vi-

der le réservoir de salissure grossière.

Vider l'eau propre

Intelligent Key grise

Menu clé >>

Cleaning App >>

Régler la langue

Postfonctionnement de la brosse

Régler la courbe caractéristique de

chargement

LOAD DEFAULT

Transport Entreposage Entretien et maintenance

Plan de maintenance

Fréquence de maintenance

Barre d'aspiration

nettoyer

Filtre à eau

nettoyer

Lèvres d'aspiration

contrôler

Turbine

Nettoyer le filtre

Brosses

Nettoyage ou changement

Après chaque mise en service

30 FR



-

7



Uniquement variante BR : Nettoyer la ri-

gole de distribution d'eau (voir chapitre

"Travaux d'entretien").



Nettoyer les lèvres d'aspiration et les

lèvres d'enlèvement, puis contrôler leur

degré d'usure et le cas échéant, les net-

toyer.



Contrôler le degré d'usure des brosses

et le cas échéant, les remplacer.



Presser la fermeture du réservoir d'eau

sale vers l'intérieur et fermer le cou-

vercle du réservoir d'eau sale jusqu'à

ce qu'une fente reste ouverte pour le

séchage.



Vérifier si les pôles de la batterie sont

oxydés, les brosser le cas échéant.

S'assurer que les câbles de raccorde-

ment sont bien branchés.



Nettoyer les joints entre le réservoir

d'eau sale et le couvercle et vérifier s'ils

sont étanches, en cas de besoin rem-

placer.



Contrôler en cas de batteries avec

maintenance la concentration de l'acide

des celulles.



Nettoyer le tunnel des brosses (unique-

ment variante BR).



L'inspection prescrite doit être effec-

tuée par le service après-vente.



Sortir le flexible de vidange pour l'eau

sale du support et l'abaisser au-dessus

d'un collecteur approprié.



Ouvrir le couvercle du dispositif de do-

sage.



Ouvrir le couvercle du réservoir d'eau

sale.



Retirer la fermeture flexible du système

de rinçage.



Relier le flexible d'eau au système de

rinçage.



Fermer le couvercle du réservoir d'eau

sale jusqu'à ce qu'il repose bien sur la

fermeture flexible.



Ouvrir l'arrivée d'eau et rincer le réser-

voir d'eau sale pendant 30 secondes

environ.

Répéter l'opération de rinçage 2 à 3

fois, si nécessaire.



Fermer l'arrivée d'eau et retirer de nou-

veau le flexible de l'appareil.

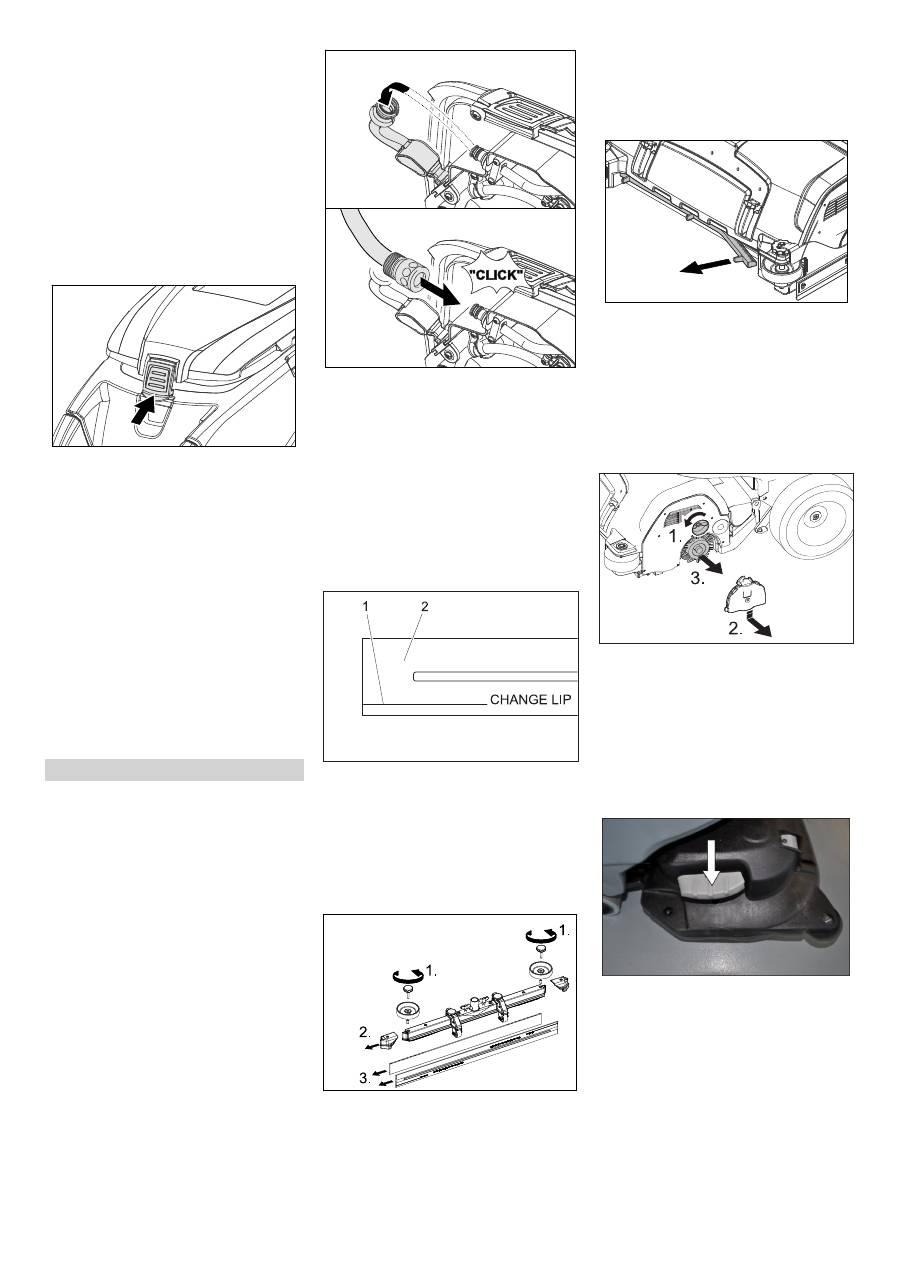

1 Marque d'usure

2 Lèvre d'aspiration

Les lèvres d'aspiration doivent être rempla-

cées ou retournées si elles sont usées jus-

qu'au niveau de la marque d'usure.



Retirer la brosse d'aspiration.



Dévisser le bouton cannelé.



Retirer les pièces plastiques.



Retirer les lèvres d'aspiration.



Mettre de nouvelles lèvres d'aspiration

en place ou retourner les anciennes.



Mettre en place des pièces plastiques.



Visser et serrer les boutons cannelés.



Retirer la barre de caoutchouc et net-

toyer la rigole avec un chiffon. Presser

à nouveau et en même temps la barre

de caoutchouc après le nettoyage.



Desserrer le verrouillage du chapeau

de palier.



Pousser le chapeau de palier vers le

bas et l'enlever.



Retirer les rouleaux-brosses.

Remarque

: Remplacer les brosses-

rouleaux si la longueur de poil a atteint

10 mm.



Mettre un nouveau rouleau-brosse en

place.



Refixer le chapeau de palier dans

l'ordre inverse.



Répéter le procédure à la côté que se

trouve en face.



Presser la pédale pour changer les

brosses contre la résistance par le bas.



Sortir le disque-brosse latéralement

sous la tête de nettoyage.



Maintenir le nouveau disque-brosse

sous la tête de nettoyage, pousser vers

le haut et enclencher.

Mensuellement

Tous les ans

Travaux de maintenance

Réservoir d'eau sale du système de rin-

çage (option)

Échanger ou tourner les lèvres d'aspira-

tion

Nettoyer la rigole de distribution d'eau

Remplacement des rouleaux-brosses

Remplacement du disque-brosse

31 FR

     -

8



Pousser l'appareil de 2 m environ vers

l'avant, de sorte que les roulettes soient

dirigées vers l'arrière.

1 Élément à ressort

2 Goupille de retenue

3 Capot de la boîte à bornes

4 Cran d'arrêt goupille de retenue

5 Levier excentrique



Retirer le capot de la boîte à bornes.



Poser la tête de nettoyage au centre

devant l'appareil.



Connecter le câble d'alimentation de la

tête de nettoyage à l'appareil.



Mettre le capot de la boîte à bornes en

place.



Connecter l'accouplement de tuyau sur

la tête de nettoyage avec le flexible sur

l'appareil.

1 Élément à ressort

2 Guidon de poussée



Pousser l'étrier de poussée dans le lo-

gement de la tête de nettoyage.



Pousser les éléments à ressort vers le

bas et les encliqueter.

1 Levier excentrique

2 Goupille de retenue



Ouvrir le levier excentrique du logement

coulissant sur le bras mobile.



Amener le bras mobile de l'appareil

vers le bas

 (uniquement avec l'Intelli-

gent Key grise), à ce sujet :

tourner le bouton d'info jusqu'au menu

"Commande manuelle" puis appuyer.

Tourner le bouton d'info et sélectionner

le menu "Tête de brosse".

Appuyez sur le bouton d'info - le bras

mobile s'abaisse ; appuyez à nouveau

pour immobiliser le bouton d'info.



Appuyer à fond sur la tête de nettoyage

contre le guidon de poussée.

Remarque

: Plus le jeu de la tête de

nettoyage est petit après la fixation,

moins de vibrations se produisent lors

du nettoyage.



Décaler le logement puis brancher et

enclencher la goupille de retenue.



Fermer de nouveau le levier excen-

trique.



Choisir la tête de nettoyage intégrée

(R ou D)

dans le menu

 (uniquement

avec l'Intelligent Key grise).

Le démontage a lieu dans l'ordre inverse

au montage.

Attention

Lors du démontage de la tête de nettoyage,

la position de la machine peut être

instable ; veiller à une position sûre.

Étayer éventuellement à l'arrière et sécuri-

ser contre le risque de basculement.

Respecter impérativement ces consignes

en cas de manipulation des batteries :



Danger

Risque d'explosion. Ne jamais déposer

d'outils ou d'objets similaires sur les bornes

et les barrettes de connexion de la batterie.

Risque de blessure. Ne jamais mettre en

contact des plaies avec le plomb. Prendre

soin de toujours se laver les mains après

avoir manipulé la batterie.

** L'appareil nécessite 4 batteries

1)

Jeu complet (24 V/240 Ah), câble de rac-

cordement compris, référence 4.035-393.0

2)

Jeu complet (24 V/180 Ah), câble de rac-

cordement compris, référence 4.035-387.0

3)

Jeu complet (24 V/170 Ah), câble de rac-

cordement compris, référence 4.035-388.0

4)

Jeu complet (24 V/180 Ah), câble de rac-

cordement compris, référence 4.035-440.0

Attention

Lors du démontage et du remontage des

batteries, la position de la machine peut

être instable ; veiller à une position sûre.



Pousser l'appareil de 2 m environ vers

l'avant, de sorte que les roulettes soient

dirigées vers l'arrière.



Tenir le réservoir d'eau sale au niveau

de la poignée concave et basculer le ré-

servoir latéralement vers le haut.



Poser les 4 batteries dans la cuve.

Les batteries 240 Ah se trouvent de ma-

nière plane dans le logement de

batterie ; aucune câle n'est nécessaire.

Pour les batteries 170 Ah et 180 Ah, 2

câles à l'avant et une câle à l'arrière

droite doivent être enfichées dans le

sol. En complément, une baguette de

filtre en mousse est coincée à l'arrière

gauche.

몇

Avertissement

Veiller à respecter les polarités appro-

priées.

1 Câble de raccordement à la batterie (-)

2 Câble de raccordement à la batterie (+)

3 câble de raccord court

4 câble de raccord long



Raccorder les batteries comme indiqué

sur l'illustration ; utiliser pour cela les

câbles de raccord fournis.



Brancher le câble de raccordement aux

bornes de batterie encore libres (+) et (-).

Monter une tête de nettoyage

Démonter la tête de nettoyage

Batteries

Respecter les consignes situées

sur la batterie, dans les instruc-

tions de service et dans le mode

d'emploi du véhicule

Porter des lunettes de protection

Tenir les enfants à l'écart des

acides et des batteries

Risque d'explosion

Toute flamme, matière incandes-

cente, étincelle ou cigarette est in-

terdite à proximité de la batterie.

Risque de brûlure

Premiers soins

Attention

Mise au rebut

Ne pas mettre la batterie au rebut

dans le vide-ordures

Batteries recommandées B 80

N° de réf.

Description

6.654-119.0

 1)

240 Ah - sans entre-

tien

6 V**

6.654-124.0

 2)

180 Ah - sans entre-

tien

6 V**

6.654-242.0

 3)

170 Ah - sans entre-

tien

6 V**

6.654-086.0

 4)

180 Ah - sans entre-

tien

6 V**

Montage et branchement de la batterie

32 FR
