8



Reinigungskopf ganz gegen den

Schubbügel drücken.

Hinweis

: je weniger Spiel der Reini-

gungskopf nach dem Befestigen hat,

desto weniger Vibrationen treten beim

Reinigen auf.



Aufnahme verschieben und Siche-

rungsstift einstecken und einrasten.



Exzenterhebel wieder schließen.



Eingebauten Reinigungskopf

 (R oder

D)

im Menü auswählen

 (nur mit Intelli-

gent Key grau).

Der Ausbau erfolgt in umgekehrter Reihen-

folge wie der Einbau.

Vorsicht

Beim Ausbau des Reinigungskopfes kann

der Stand der Maschine instabil werden,

auf sicheren Stand achten.

Evtl. hinten unterlegen und so gegen Kipp-

gefahr sichern.

Beachten Sie beim Umgang mit Batterien

unbedingt folgende Warnhinweise:



Gefahr

Explosionsgefahr. Keine Werkzeuge oder

Ähnliches auf die Batterie, d.h. auf Endpole

und Zellenverbinder legen.

Verletzungsgefahr. Wunden niemals mit

Blei in Berührung bringen. Nach der Arbeit

an Batterien immer die Hände reinigen.

** Gerät benötigt 4 Batterien

1)

Komplett-Set (24 V/240 Ah) inkl. An-

schlusskabel, Bestell-Nr. 4.035-393.0

2)

Komplett-Set (24 V/180 Ah) inkl. An-

schlusskabel, Bestell-Nr. 4.035-387.0

3)

Komplett-Set (24 V/170 Ah) inkl. An-

schlusskabel, Bestell-Nr. 4.035-388.0

4)

Komplett-Set (24 V/180 Ah) inkl. An-

schlusskabel, Bestell-Nr. 4.035-440.0

Vorsicht

Beim Aus- und Einbau der Batterien kann

der Stand der Maschine instabil werden,

auf sicheren Stand achten.



Gerät ca. 2 m nach vorne schieben, da-

mit die Lenkrollen nach hinten zeigen.



Schmutzwassertank an der Griffmulde

halten und Tank seitlich nach oben

schwenken.



Alle 4 Batterien in die Wanne einsetzen.

Die 240 Ah Batterien sitzen bündig in

der Batterieaufnahme, es werden keine

Halteklötze benötigt.

Bei den 170 Ah und 180 Ah Batterien

müssen zur Sicherung 2 Halteklötze

vorne und ein Halteklotz hinten rechts

am Boden eingesteckt werden. Zusätz-

lich wird hinten links noch eine

Schaumstoffleiste eingeklemmt.

몇

Warnung

Auf richtige Polung achten.

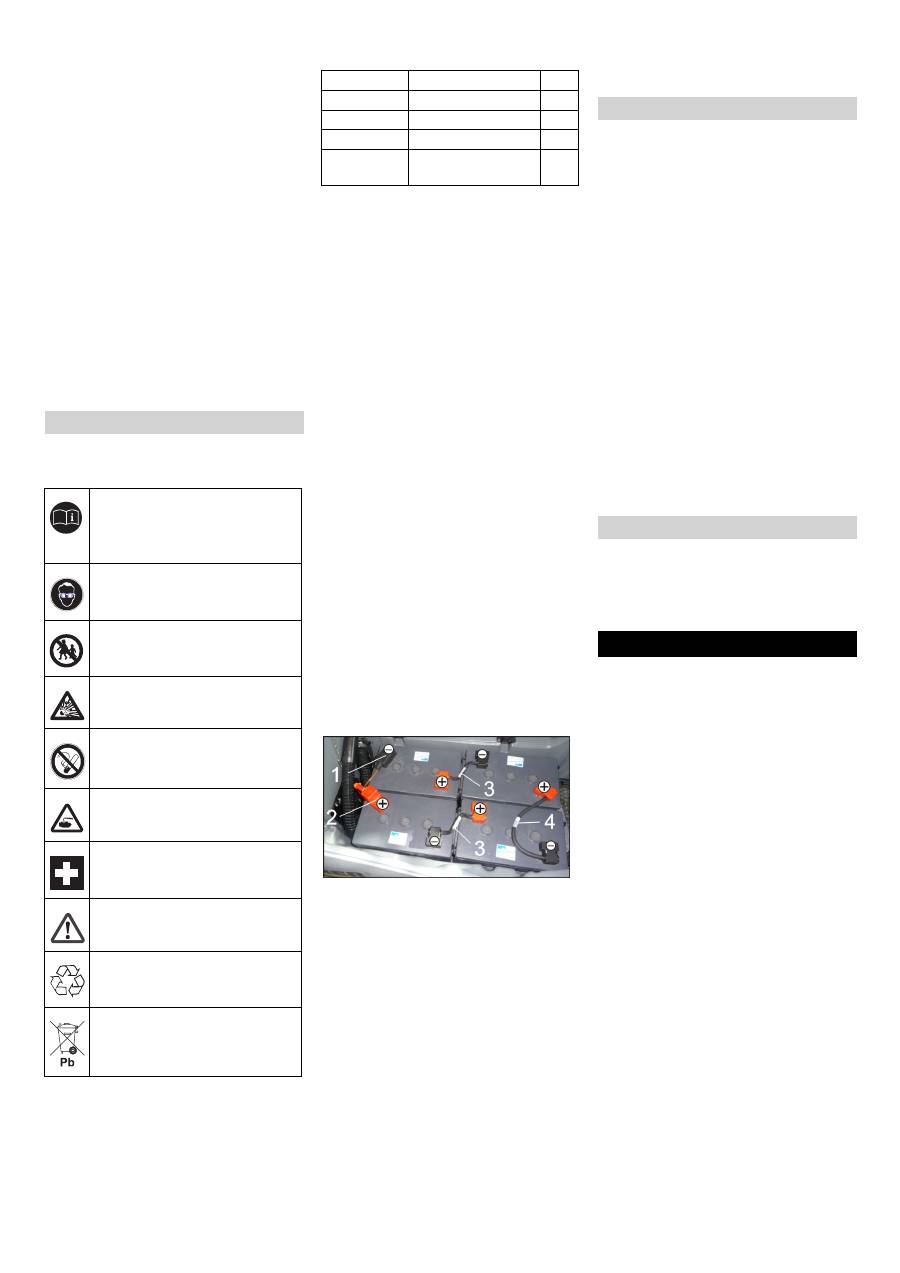

1 Anschlusskabel zur Batterie (–)

2 Anschlusskabel zur Batterie (+)

3 kurzes Verbindungskabel

4 langes Verbindungskabel



Batterien lt. Abbildung verbinden, dazu

beiliegende Verbindungskabel verwen-

den.



Anschlusskabel an die noch freien Bat-

teriepole (+) und (-) klemmen.

Hinweis

: Das rote Anschlusskabel hat

eine erhöhte Schutzabdeckung. Damit

der Tank beim Schließen nicht aufliegt,

muss das Anschlusskabel in der Positi-

on wie in der Abbildung gezeigt ange-

schlossen sein.



Schmutzwassertank nach unten

schwenken.

몇

Warnung

Vor Inbetriebnahme des Gerätes Batterie

aufladen.

Vorsicht

Beschädigungsgefahr durch umkippendes

Gerät, Batterien nur ausbauen, wenn am

Gerät ein Reinigungskopf angebracht ist.



Intelligent Key abziehen.



Gerät ca. 2 m nach vorne schieben, da-

mit die Lenkrollen nach hinten zeigen.



Schmutzwassertank an der Griffmulde

halten und Tank seitlich nach oben

schwenken.



Kabel vom Minuspol der Batterie ab-

klemmen.



Restliche Kabel von den Batterien ab-

klemmen.



Halteklötze abziehen.



Batterien herausnehmen.

Vorsicht

Beim Aus- und Einbau der Batterien kann

der Stand der Maschine instabil werden,

auf sicheren Stand achten.



Verbrauchte Batterien gemäß den gel-

tenden Bestimmungen entsorgen.

Für einen zuverlässigen Betrieb des Gerä-

tes können mit dem zuständigen Kärcher-

Verkaufshaus Wartungsverträge abge-

schlossen werden.

Bei Frostgefahr:



Frisch- und Schmutzwassertank ent-

leeren.



Gerät in einem frostgeschützten Raum

abstellen.

Reinigungskopf ausbauen

Batterien

Hinweise auf der Batterie, in der

Gebrauchsanweisung und in der

Fahrzeugbetriebsanleitung be-

achten

Augenschutz tragen

Kinder von Säure und Batterien

fern halten

Explosionsgefahr

Feuer, Funken, offenes Licht und

Rauchen verboten

Verätzungsgefahr

Erste Hilfe

Warnvermerk

Entsorgung

Batterie nicht in Mülltonne werfen

Empfohlene Batterien B 80

Bestell-Nr.

Beschreibung

6.654-119.0

 1)

240 Ah - wartungsfrei 6 V**

6.654-124.0

 2)

180 Ah - wartungsfrei 6 V**

6.654-242.0

 3)

170 Ah - wartungsfrei 6 V**

6.654-086.0

 4)

180 Ah - wartungs-

arm

6 V**

Batterie einsetzen und anschließen

Batterien ausbauen

Wartungsvertrag

Frostschutz
