Declaração CE

Declaramos que a máquina a seguir desig-

nada corresponde às exigências de segu-

rança e de saúde básicas estabelecidas

nas Directivas CE por quanto concerne à

sua concepção e ao tipo de construção as-

sim como na versão lançada no mercado.

Se houver qualquer modificação na máqui-

na sem o nosso consentimento prévio, a

presente declaração perderá a validade.

Produto: detergente para o solo carro

Tipo: 1.246-xxx

Tipo: 1.480-xxx

Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE)

2004/108/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Normas nacionais aplicadas

-

Os abaixo assinados têm procuração para

agirem e representarem a gerência.

Responsável pela documentação:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/14

- 14

101PT

Læs original brugsanvisning in-

Symbolerne i driftsvejledningen

Sikkerhedsanvisninger

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

Dansk

 Risiko

Læs og følg denne betjeningsvejledning

efterlæsning eller til den næste ejer.

En umiddelbar truende fare, som kan føre

samt den vedlagte brochure med sikker-

Indholdsfortegnelse

til alvorlige personskader eller død.

hedsanvisninger for børsterengøringsma-

몇 Advarsel

skiner og sprayekstraktionsapparater,

Miljøbeskyttelse DA - 1

5.956-251, inden maskinen tages i brug

En muligvis farlig situation, som kan føre til

første gang.

Symbolerne i driftsvejledningen DA - 1

alvorlige personskader eller til død.

Maskinen er godkendt til brug på arealer

Bestemmelsesmæssig anven-

DA - 1

Forsigtig

med en stigning på maks. 10%.

delse

En muligvis farlig situation, som kan føre til

Maskinen må kun tages i drift, hvis

Sikkerhedsanvisninger DA - 1

personskader eller til materialeskader.

snavsvandbeholderen er svinget frem-

Funktion DA - 1

ad og alle låg er låst.

Bestemmelsesmæssig

Maskinelementer DA - 2

anvendelse

Sikkerhedsanordninger

Ibrugtagning DA - 4

Sikkerhedsanordningerne tjener brugerens

Drift DA - 5

Brug maskinen kun i overensstemmelse

beskyttelse og må ikke sættes ud af drift og

Opladeaggregat Pack-variant DA - 8

med angivelserne i denne driftsvejledning.

deres funktion må ikke omgås.

– Maskinen må kun benyttes til rengøring

Transport DA - 8

af ikke-fugtighedsfølsomme og ikke-po-

Batteristik/Nødstop

Opbevaring af maskinen DA - 8

leringsfølsomme glatte gulve.

Træk batteristikket ud for en øjeblikkelig

Pleje og vedligeholdelse DA - 8

– Anvendelsestemperaturområdet ligger

ud-af-drifttagning af alle funktioner:

Hjælp ved fejl DA - 9

mellem +5°C og +40°C.

Sikkerhedsafbryder

Garanti DA - 11

– Maskinen er ikke egnet til rengøring af

Sikkerhedsafbryderen afbryder køremoto-

Tilbehør og reservedele DA - 11

frosne gulve (f.eks. i kølehuse).

ren med en forsinkelse på 1,5 sekunder,

– Maskinen må kun udstyres med origi-

hvis brugeren forlader sædet under driften.

Tekniske data DA - 13

nalt tilbehør og originale reservedele.

Overensstemmelseserklæring DA - 14

Funktion

– Maskinen blev udviklet til rengøring af

indendørs gulve, henholdsvis gulve der

Miljøbeskyttelse

Maskinen anvendes til vådrensning eller til

bliver overdækket af tag. Ved andre an-

at polere jævne gulvflader og til opsugning

vendelsesområder skal brugen af alter-

af væsker.

Emballagen kan genbruges.

native børster kontrolleres.

– Gennem indstilling af vandmængden,

Smid ikke emballagen ud sam-

– Maskinen er ikke beregnet til rengøring

børsternes pressetryk og omdrejnings-

men med det almindelige hus-

af offentlige færdselsårer.

tal, rengøringsmiddelmængden samt

holdningsaffald, men aflever

– Maskinen må ikke anvendes på trykføl-

kørehastigheden kan den nemt tilpas-

den til genbrug.

somme gulve. Tag hensyn til gulvets til-

ses til den enkelte rengøringsopgave.

Udtjente apparater indeholder

ladte fladebelastning.

– En arbejdsbredde på 750 mm, hhv. 900

værdifulde materialer, der kan

Fladebelastningen på grund af maski-

mm og en kapacitet for frisk- og snavse-

og bør afleveres til genbrug.

nen er angivet i de tekniske data.

vandsbeholderne på 140 l hver mulig-

Batterier, olie og lignende stof-

– Maskinen er ikke egnet til brug i eksplo-

gør en effektiv rengøring ved lang

fer er ødelæggende for miljøet.

sionsudsatte omgivelser.

brugstid.

Aflever derfor udtjente appara-

– Brændbare gas, ufortyndede syrer eller

– Maskinen er selvkørende; køremotoren

ter på en genbrugsstation eller

opløsningsmidler må ikke optages med

forsynes ved hjælp af et traktionsbatteri.

lignende.

maskinen.

– Batterierne kan oplades på en 230V-

Henvisninger til indholdsstoffer

Hertil hører benzin, fortyndervæske el-

stikkontakt ved hjælp af en oplader.

(REACH)

ler fyringsolie, som kan danne eksplosi-

– Batteriet og opladeren er allerede inklu-

Aktuelle oplysninger til indholdsstoffer fin-

ve blandinger når de hvirvles sammen

deret ved pakke-varianterne.

der du på:

med sugeluften. Undgå brug af aceto-

OBS

http://www.karcher.de/de/unternehmen/

ne, ufortyndede syrer og opløsnings-

Svarende til den enkelte rengøringsopgave

umweltschutz/REACH.htm

midler, da disse angriber de materialer,

kan maskinen udstyres med forskelligt til-

højtryksrenseren er lavet af.

behør.

Spørg efter vores katalog eller besøg os på

Internettet på www.kaercher.com.

102 DA

- 1

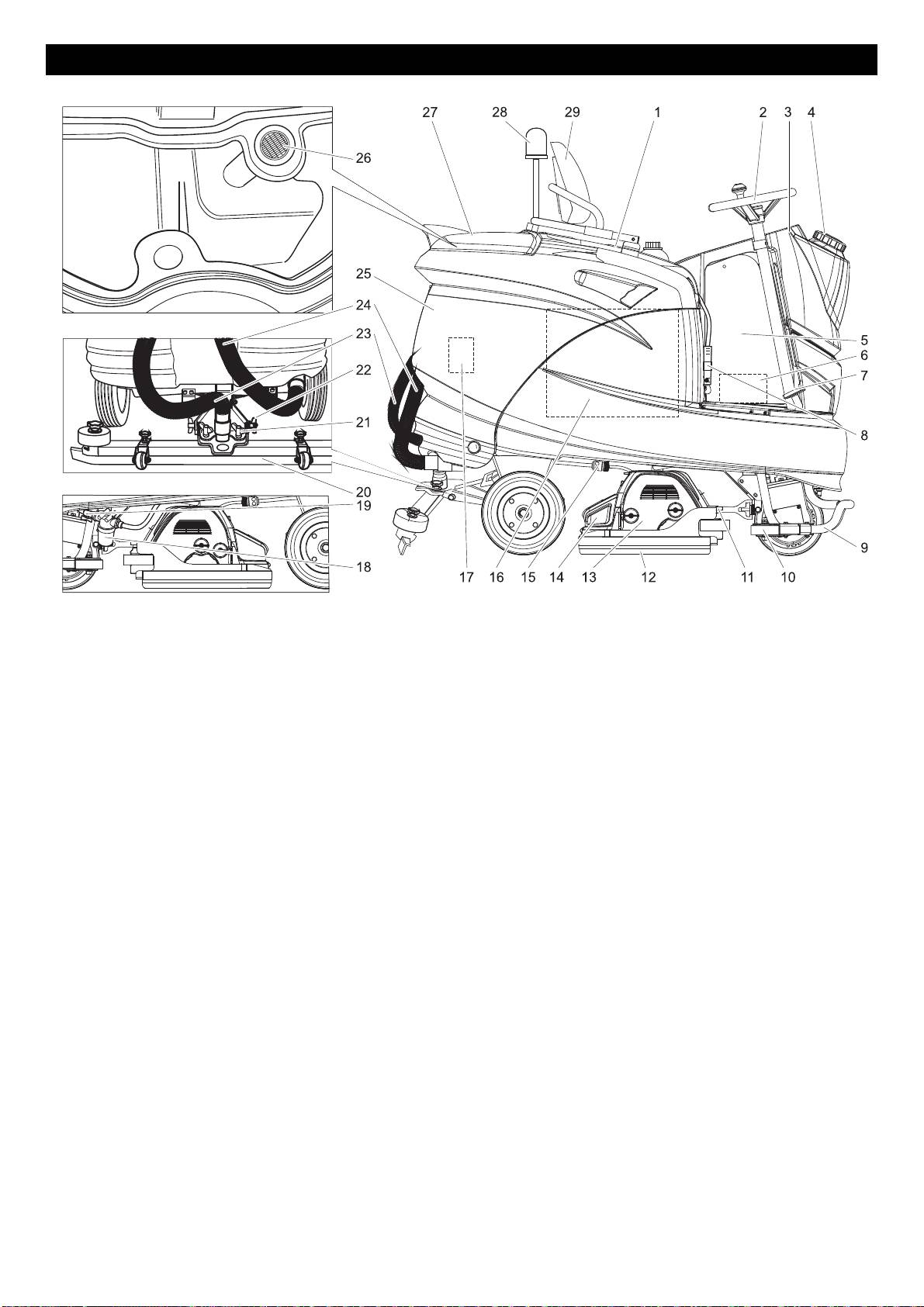

Maskinelementer

1 Sæde (med sikkerhedsafbryder)

2Rat

3 Rensemiddeldunk (kun variant Dose)

4 Låg ferskvandtank

5 Elektronik/styring

6 Sikringer (under skærmen)

7 Kørepedal

8 Batteristik/Nødstop

9 Bøjle til bandebeskyttelse

10 Afbøjningsrulle

11 Justeringshjul afstrygerlæbe *

12 Afstrygerlæbe *

13 Rensehoved *

14 Grovsmudsbeholder (kun ved R-rense-

hoved)*

15 Slangekobling til afledning af ferskvandet.

16 Batteri

17 Sugeturbine

18 Filter for friskvand

19 Kuglehane

20 Sugebjælke *

21 Vingemøtrikker til fastgørelse af suge-

bjælken

22 Vingemøtrikker til hældning af suge-

bjælken

23 Sugeslange

24 Afledningsslange for snavsevand

25 Snavsevandsbeholder

26 Fnugfilter

27 Dæksel til snavsevandsbeholder

28 Alarmlygte *

29 Læn, justerbar

* Ikke inkluderet i leveringen

- 2

103DA

Betjeningspanel

1 Køreretningsomstiller

Farvekodning

2 Nøglekontakt

– Betjeningselementer til rengøringspro-

3 Programvælger

cessen er bul.

4 Omstiller til doseringsindretning til ren-

– Betjeningselementer til vedligeholdelse

gøringsmiddel (option)

og service er lysegrå.

5 Kontakt for advarselslampe (option)

6 Signalhorn

7 Infoknap

8 Display

9 Kontrollampe automatisk stopbremse

er aktiv

10 Kontrollampe programmet manuel ren-

gøring er aktivt

11 Kontrollampe for batteriovervågning

12 Kontrollampe for fejl

13 Kontrollampe for service

14 Kontrollampe snavsevandsbeholder er fuld

15 Kontrollampe for overbelastning af børste

104 DA

- 3

Opladning af batteriet

Anbefalede batterier

Ibrugtagning

OBS

Batterisæt Bestillingsnr.

Maskinen er beskyttet mod total afladning, dvs.,

Batterier

400 Ah, vådbatterier 6.654-052.0

hvis det mindste tilladte mål af kapacitet nås, er

Overhold altid nedenstående advarsels-

der kun mulighed for at køre maskinen og tæn-

240 Ah, vådbatterier 6.654-112.0

henvisninger ved håndtering af batterier:

de eventuelt lys. I dette tilfælde lyser batteri-

overvågningen rødt på betjeningspanelet.

Anbefalede oplader

Følg anvisningerne på batterierne, i

Î Kør maskinen direkte til opladningsstatio-

Oplader Bestillingsnr.

brugsanvisningen og i køretøjets

nen. Undgå stigninger.

driftsvejledning

400 Ah 6.654-139.0

OBS

Brug øjenværn

240 Ah 6.654-193.0

Ved anvendelse af andre batterier (f.eks.

fra andre producenter) skal beskyttelsen

Batterier og ladeaggregater kan fås i spe-

mod total afladning af det pågældende bat-

cialforretninger.

Hold børn væk fra syre og batterier

teri genindstilles af Kärcher kundeservice.

Anbefalet tilbehør

 Risiko

Forsyningssystem til påfyldning af vådbat-

Fare på grund af elektrisk stød. Vær op-

terier.

Eksplosionsfare

mærksom på strømledningsnet og sikring –

– Med vægholder, bestillingsnr.: 2.641-234.0

se "Oplader".

– Uden vægholder, bestillingsnr.: 2.641-244.0

Brug kun opladeren i tørre rum med til-

Gnister, åben ild og rygning forbudt

strækkelig ventilation!

Maksimale batterimål

OBS

Længde Bredde Højde

Opladningstiden er i gennemsnit på ca. 10

620 mm 430 mm 467 mm

Ætsningsfare

timer.

Hvis der skal anvendes vådbatterier ved

De anbefalede ladeaggregater (som pas-

Bp-varianten, skal man være opmærksom

ser til de batterier, der benyttes) reguleres

Førstehjælp

på følgende:

elektronisk og afslutter opladningen auto-

– De maksimale batterimål må ikke over-

matisk.

skrides.

Advarselsnotat

 Fare

– Ved opladning af vådbatterier skal sæ-

Eksplosionsfare. Det er kun tilladt at oplade

det drejes opad.

vådbatterier, når hætten er åbnet.

– Ved opladning af vådbatterier skal bat-

Bortskaffelse

Î Tøm snavsevandsbeholderen.

teriproducentens forskrifter følges.

Î Drej vandtanken tilbage.

Afmontere batteriet

Î Træk batteristikket ud og sæt det sam-

Smid ikke batterier i affaldstønden

Î Drej vandtanken tilbage.

men med ladekablet.

Î Afbryd batteriet.

Î Forbind opladeren med strømnettet og

tænd den.

Î Fjern batteriet fra karret.

Î Drej vandtanken fremad.

Efter opladningen

 Risiko

Î Sluk ladeaggregatet og afbryd den fra

Aflæsning

Eksplosionsfare. Læg ikke værktøj eller lig-

strømnettet.

nende på batteriet, dvs. på endepoler og

OBS

Î Træk batterikablet af ladekablet og for-

cellebroer.

Træk batteristikket ud for en øjeblikkelig

bind det med maskinen.

Risiko for tilskadekomst. Sår må aldrig

ud-af-drifttagning af alle funktioner:

komme i berøring med bly. Vask altid hæn-

Lav-vedligeholdelses-batterier (vådbat-

Î Fjern emballagefolien.

der efter arbejde med batterierne.

terier)

Î Spændebåndet skal fjernes fra holderne.

Î Tilsæt destilleret vand en time før slut-

Isættelse og tilslutning af batterierne

Î De fire gulvbrædder på pallen er gjort

ningen af opladningen, sørg for korrekt

Ved varianten BP-Pack er batterierne alle-

fast med skruer. Skru disse brædder af.

syrestand. Batterierne er mærket tilsva-

rede monteret.

Î Læg brædderne på kanten af pallen.

rende. Ved slutningen af opladningen

Î Drej vandtanken tilbage.

Placer brædderne sådan, at de ligger

skal alle celler udvikle gas.

foran maskinens hjul. Fastgør brædder-

Î Sæt batteriet ind i karet.

 Risiko

ne med skruerne.

몇 Advarsel

Ætsningsfare!

Sørg for korrekt polaritet.

– Hvis man påfylder vand, når batteriet er

Î Sæt det medfølgende tilslutningskabel

afladet, kan der løbe syre ud!

fast på de endnu frie batteripoler (+) og

– Brug beskyttelsesbriller ved omgang

(-).

med batterisyre, og følg forskrifterne for

Î Drej vandtanken fremad.

at forhindre tilskadekomst og ødelæg-

몇 Advarsel

gelse af tøj.

Lad batterierne op, før maskinen tages i brug.

– Eventuelle syrestænk på huden eller

tøjet skal straks skylles af med store

mængder vand.

Î Skub bjælken, der er vedlagt i emballa-

몇 Advarsel

gen, ind under rampen som støtte.

Risiko for beskadigelse!

Î Træklodserne til sikring af hjulene fjer-

nes og skubbes under rampen.

– Brug kun destilleret eller afsaltet vand

Î Sæt batteristikket i.

(EN 50272-T3) til efterfyldning af batte-

Î Stil nøglekontakten på "1.

rierne.

Î Aktiver kørselsretningskontakten og

– Brug ikke fremmede tilsætningsmidler

kør langsomt maskinen ned fra rampen.

(såkaldte ydelsesforbedrende midler),

Î Stil nøglekontakten på "0.

ellers bortfalder enhver garanti.

- 4

105DA

Fejl uden visning på displayet

Fejl Afhjælpning

Maskinen kan ikke startes Sæt batteristikket i.

Stil nøglekontakten på "1.

Kontroller sikring F1 *, udskift ved behov. *

Kontroller batteriet, oplad ved behov.

Utilstrækkelig vandmængde Kontroller ferskvandsstanden, fyld beholderen op ved behov

Påfyld friskvandstanken evt. fuldstændigt til udluftning af ledningerne.

Kontroller, om slangekoblingerne til tømning af ferskvandstanken er forbundet.

Åbn kuglehanen.

Kontroller den indstillede vandmængde i brugermenuen.

Kontroller om slangerne er tilstoppet, rens ved behov.

Rengør friskvandsfilteret

Utilstrækkelig sugeeffekt Indstil sugeturbinen i brugermenuen til max. sugekapacitet (sluk for Low Noise drift).

Rengør tætningerne mellem snavsevandsbeholderen og dækslet og kontroller deres tæthed, ud-

skift dem ved behov

Rens fnugfilteret.

Rengør sugelæberne på sugebjælken, udskift dem ved behov

Kontroller om sugeslangen og sugebjælken er tilstoppet, rens ved behov.

Kontroller om sugeslangerne er tæt, udskift ved behov.

Kontroller, om låget på snavsevand-afledningsslangen er lukket

Kontroller sugebjælkens indstilling.

Utilstrækkeligt rengøringsresultat Indstille modpresningstrykket.

Kontroller børsterne for slid (børstelængden skal være min. 10 mm), udskift dem ved behov.

Kontroller børste-omdrejningstallet (FACT) i brugermenuen, udvælg evt. Power-Clean.

Børsterne drejer ikke Reducer modpresningstrykket

Kontroller, om fremmedlegemer blokerer børsterne, fjern i givet fald fremmedlegemerne

Den optionale alarmlygte lyser ikke. Kontroller sikring F4 *, udskift ved behov. *

* Sikringerne sidder i fladstiksokler på fortrådningspladen og er tilgængelige efter åbning af afdækningen

Garanti Tilbehør og reservedele

I de enkelte lande gælder de af vore for-

 Der må kun anvendes tilbehør og reser-

handlere fastlagte garantibetingelser.

vedele, der er godkendt af producen-

Eventuelle fejl på apparatet afhjælpes gra-

ten. Originaltilbehør og -reservedele er

tis inden for garantien, såfremt fejlen kan

en garanti for, at maskinen kan fungere

tilskrives en materiale- eller produktionsfejl.

sikkert og uden fejl.

Hvis De ønsker at gøre garantien gælden-

 Et udvalg over de reservedele som bru-

de, bedes De henvende Dem til Deres for-

ges meget ofte finder De i slutningen af

handler eller nærmeste kundeservice

betjeningsvejledningen

medbringende kvittering for købet.

 Yderligere informationen om reserve-

dele finder De under www.kaer-

cher.com i afsni "Service".

112 DA

- 11

Navn Partnr. R 75 Partnr. R 90 Beskrivelse Styk. Maskinen

bruger

styk R 75

(R 90)

R-rensehoved 2.763-006.0 2.763-007.0 Rensehoved, arbejdsbredde 750 / 900 mm, in-

11 (1)

klusive 2 valsebørster, rødt. Hurtig børsteskift,

højre kant, med sideskørte.

Børstevalse, hvid (blød) 6.906-985.0 6.906-989.0 Til polering og til vedligeholdelsesrengøring af

12

følsomme gulve.

Børstevalse, rødt (medium, standard) 6.906-936.0 6.906-937.0 Til vedligeholdelsesrengøring også ved stærk

12

tilsmudsede gulve.

Børstevalse, orange (høj/lav) 6.906-986.0 6.906-990.0 Til skuring af strukturgulve (sikkerhedsfliser osv.). 1 2

Børstevalse, grøn (hårdt) 6.906-987.0 6.906-991.0 Til grundrengøring af stærkt tilsmudsede gulve og til

12

at fjerne lag (f.eks. voks, akryl).

Børstevalse, sort (meget hårdt) 6.906-988.0 6.906-992.0 1 2

Pad-valseaksel 4.762-434.0 4.762-435.0 Til holdning af valsepads. 1 2

Valsepad, hvis (meget blødt) 6.369-389.0 6.369-389.0 20 2 (3)

Valsepad, gul (blød) 6.369-454.0 6.369-454.0 Til polering af gulve. 20 2 (3)

Valsepad, rød (medium) 6.369-456.0 6.369-456.0 Til rengøring af let tilsmudsede gulve. 20 2 (3)

Valsepad, grøn (hårdt) 6.369-455.0 6.369-455.0 Til rengøring af normalt til stærkt tilsmudsede

20 2 (3)

gulve.

Gummilæbe gulvarbejdshoved 5.394-823.0 5.394-823.0 Standard 1 2

Navn Partnr. D 75 Partnr. D 90 Beskrivelse Styk. Maskinen

bruger

styk D 75

(D 90)

D-rensehoved 2.763-005.0 2.763-005.0 Rensehoved, arbejdsbredde 750 / 900 mm,

11 (1)

inklusive 2 skivebørster, rødt. Børsteløsning,

højre kant, med sideskørte.

Skivebørste, natur (blød) 4.905-020.0 4.905-004.0 Til polering af gulve. 1 2

Skivebørste, rødt (medium, standard) 4.905-018.0 4.905-003.0 Til rengøring af let tilsmudsede eller følsomme

12

gulve.

Skivebørste, sort (hårdt) 4.905-021.0 4.905-006.0 Til rengøring af stærk tilsmudsede gulve. 1 2

Drivplade 4.762-447.0 4.762-414.0 Til holdning af pads. 1 2

Disc-pad, rød (medium) 6.369-791.0 6.369-024.0 Til rengøring af let tilsmudsede gulve. 5 2

Disc-pad, grøn (hårdt) 6.369-790.0 6.369-023.0 Til rengøring af stærk tilsmudsede gulve. 5 2

Disc-pad, sort (meget hårdt) 6.369-789.0 6.369-022.0 Til rengøring af stærk tilsmudsede gulve. 5 2

Gu 6.273-214.0 6.273-214.0 Standard 20 2 (3)

Gummilæbe, oliefast 6.273-208.0 6.273-208.0 oliefast 20 2 (3)

Sugebjælke, lige 4.777-302.0 4.777-303.0 Standard 1 1

Sugebjælke, bøjet 4.777-312.0 4.777-313.0 Standard 1 1

Gummilæbe gulvarbejdshoved 5.394-823.0 5.394-823.0 Standard 1 2

Komponenter

Komponenter spraysugning 2.640-186 Letter rengøring af svært tilgængelige steder.

- 12

113DA

Tekniske data

B 140 R R 75 D 75 R 90 D 90

Effekt

Mærkespænding V 24

Mellemste optagne effekt W 2100 2100 3100 2800

Køremotorydelse (mærkeydelse) W 600

Sugemotorydelse W 800

Børstemotorydelse W 2x600 2x600 2x 750 2x 600

Sugning

Sugeeffekt, luftmængde l/s 28

Sugeeffekt, undertryk kPa 14

Rengøringsbørster

Arbejdsbredde mm 750 900

Børstediameter mm 110 400 110 460

Børste-omdrejningstal, Power-Clean 1/min 1550 160 1550 180

Børste-omdrejningstal, Fine-Clean 1/min 980 980

Børste-omdrejningstal, Whisper-Clean 1/min 625 625

Mål og vægt

Kørehastighed maks. km/h 6

Stigningsevne maks. % 10

Teoretisk fladeydelse m

2

/h 3000 3600 3000 3600

Volumen frisk-/snavsevandsbeholder l 140/140

Længde mm 1550

Bredde mm 940

Højde mm 1340

Vægt (med/uden batteri) kg 550/230

Fladebelastning (med fører og fyldt friskvandstank)

Forhjul N/cm

2

103

Baghjul N/cm

2

68

Maskinvibrationer

Samlet svingningsværdi

Arme, rat m/s

2

0,1±0,2

Fødder, pedal m/s

2

0,1

Sædeflade m/s

2

0,1±0,1

Oplyste værdier ifølge EN 60335-2-72

Lydtryksniveau L

pA

dB(A) 64

Usikkerhed K

pA

dB(A) 2

Lydeffektniveau L

WA

+ usikkerhed K

WA

dB(A) 84

Maskinvibrationer

Hånd-arm vibrationsværdi m/s

2

1,1

Sæde m/s

2

0,1

Usikkerhed K m/s

2

0,2

Batterikapacitet

B 140 R Bp Ah (5h) -

B 140 R Bp DOSE Ah (5h) -

B 140 R Bp Pack *240 Ah Ah (5h) 240

B 140 R Bp Pack *400 Ah Ah (5h) 400

B 140 R Bp Pack DOSE

Ah (5h) 240

*240 Ah

B 140 R Bp Pack DOSE

Ah (5h) 400

*400 Ah

114 DA

- 13

Overensstemmelseserklæring

Hermed erklærer vi, at den nedenfor nævn-

te maskine i design og konstruktion og i den

af os i handlen bragte udgave overholder

de gældende grundlæggende sikkerheds-

og sundhedskrav i EF-direktiverne. Ved

ændringer af maskinen, der foretages uden

forudgående aftale med os, mister denne

erklæring sin gyldighed.

Produkt: Gulvrenser med sæde

Type: 1.246-xxx

Type: 1.480-xxx

Gældende EF-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Anvendte tyske standarder

-

Undertegnede agerer på vegne af og med

fuldmagt fra ledelsen.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/14

- 14

115DA

Før første gangs bruk av appa-

Symboler i bruksanvisningen

Sikkerhetsanvisninger

ratet, les denne originale bruks-

anvisningen , følg den og oppbevar den for

Norsk

 Fare

Før maskinen tas i bruk for første gang, må

senere bruk eller fo overlevering til neste

For en umiddelbar truende fare som kan

bruker lese nøye gjennom denne bruksan-

eier.

føre til store personskader eller til død.

visningen og følge vedlagte sikkerhetsan-

Innholdsfortegnelse

몇 Advarsel

visninger for gulvskuremaskiner og

tepperensere, 5.956-251.

For en mulig farlig situasjon som kan føre til

Miljøvern NO - 1

Maskinen må kun brukes på flater med en

store personskader eller til død.

stigning på inntil 10%.

Symboler i bruksanvisningen NO - 1

Forsiktig!

Maskinen må kun tas i bruk når brukt-

Forskriftsmessig bruk NO - 1

For en mulig farlig situasjon som kan føre til

vannstanken er svingt forover og alle

Sikkerhetsanvisninger NO - 1

mindre personskader eller til materielle

deksler er lukket.

Funksjon NO - 1

skader.

Sikkerhetsinnretninger

Maskinorganer NO - 2

Forskriftsmessig bruk

Sikkerhetsinnretninger er beregnet for å

Ta i bruk NO - 4

Bruk av denne maskinen må utelukkende

beskytte brukeren og må ikke settes ut av

Drift NO - 5

være iht. det som er angitt i denne bruksan-

drift eller omgås.

Lader Pack-varianter NO - 7

visning.

Batterikontakt / NØD-STOPP

Transport NO - 8

– Maskinen må kun brukes til rengjøring

For umiddelbar utkobling av alle funksjo-

Lagring av maskinen NO - 8

av glatte gulv som tåler fuktighet og po-

ner: Trekk ut batterikontakten.

Pleie og vedlikehold NO - 8

lering.

Sikkerhetsbryter

Feilretting NO - 9

– Brukstemperaturområdet ligger mellom

Sikkerhetsbryteren kobler ut kjøremotoren

+5°C og +40°C.

Garanti NO - 11

med en forsinkelse på 1,5 sekunder når

– Maskinen er ikke egnet til rengjøring av

Tilbehør og reservedeler NO - 11

brukeren forlater setet under drift.

frosne gulv (f.eks. i kjølerom).

Tekniske data NO - 13

Funksjon

– Til maskinen må det kun brukes origi-

CE-erklæring NO - 14

nalt tilbehør og originale reservedeler.

Maskinen er beregnet for våtrengjøring og

– Maskinen er konstruert for rengjøring

Miljøvern

polering av jevne gulv, samt for opptak av

av innvendige gulv og flater under tako-

vannbaserte væsker.

verbygning. Ved andre bruksområder

– Den kan ved innstilling av vannmeng-

Materialet i emballasjen kan resir-

må bruk av alternative børster forsøkes.

den, børstetrykket, børsteturtallet,

kuleres. Ikke kast emballasjen i

– Maskinen er ikke beregnet for bruk på

mengden av rengjøringsmiddel og kjø-

husholdningsavfallet, men lever

offentlig vei.

rehastighet lett tilpasses enhver rengjø-

den til en gjenbruksstasjon.

– Maskinen må ikke brukes på trykkøm-

ringsoppgave.

Gamlle apparater inneholder verdi-

fintlige gulv. Ta hensyn til gulvets tillatte

– En arbeidsbredde på 750 mm eller 900

fulle materialer som kan gjenbru-

flatebelastning. Flatebelastningen fra

mm og frisk- og spillvanntank på 140 li-

kes og som bør sendest til

maskinen er angitt i Tekniske data.

ter hver, muliggjør en effektiv rengjøring

gjenbruk. Batterier, olje og lignende

– Maskinen egner seg ikke for bruk i ek-

med lange arbeidsøkter.

stoffer må ikke komme ut i miljøet.

splosjonsfarlige omgivelser.

– Maskinen er selvgående. Fremdrifts-

Gamle maskiner skal derfor avhen-

– Maskinen skal ikke brukes til å samle

motoren drives av et traksjonsbatteri.

des i egnede innsamlingssyste-

opp brennbare gasser, ufortynnede sy-

– Batteriene kan lades ved hjelp av en

mer.

rer eller løsemidler.

batterilader i en 230 V stikkontakt.

Anvisninger om innhold (REACH)

Til dette hører bensin, malingstynner el-

– Batteri og batterilader leveres som

Aktuell informasjon om stoffene i innholdet

ler fyringsolje, som kan danne en ek-

standard ved Package-variantene.

finner du under:

splosiv blanding med sugeluften. Ikke

Bemerk

http://www.karcher.de/de/unternehmen/

bruk aceton, ufortynnede syrer og løse-

Maskinen kan utstyres med forskjellig tilbe-

umweltschutz/REACH.htm

midler, da disse angriper materialet

hør, avhengig av den enkelte rengjørings-

som er brukt i høytrykksvaskeren.

oppgave.

Spør etter vår katalog eller besøk oss på In-

ternett på www.kaercher.com.

116 NO

- 1

Maskinorganer

1 Sete (med sikkerhetsbryter)

2Ratt

3 Rengjøringsmiddelflaske

(kun Dose-varianter)

4 Lås rentvannstank

5 Elektronikk/styring

6 Sikringer (under lokket)

7 Kjørepedal

8 Batterikontakt / NØD-STOPP

9 Kollisjonsbøyle

10 Avviserrulle

11 Innstillingshjul avbstrykerleppe *

12 Avstrykerleppe *

13 Rengjøringshode *

14 Grovsmussbeholder

(kun ved R-rengjøringshode) *

15 Slangetilkobling for tapping av ferskvann

16 Batteri

17 Sugeturbin

18 Ferskvannsfilter

19 Kulekran

20 Sugebom*

21 Vingemuttere for festing av sugebom

22 Vingemuttere for justering av vinkel

(helling) på sugebom

23 Sugeslange

24 Avløpsslange spillvann

25 Spillvannstank

26 Losil

27 Deksel spillvannstank

28 Roterende lys*

29 Ryggstøtte, regulerbar

* Leveres ikke som standard

- 2

117NO

Betjeningspanel

1 Kjøreretningsbryter

Fargemerking

2 Nøkkelbryter

– Betjeningselementer for rengjørings-

3 Programbryter

prosessen er gule.

4 Bryter doseringsinnretning for rengjø-

– Betjeningselementer for vedlikehold og

ringsmiddel (tilleggsutstyr)

service er lysegråe.

5 Bryter roterende lys (tilleggsutstyr)

6Horn

7 Infoknapp

8 Display

9 Kontrollampe automatisk parkerings-

bremse aktivert

10 Kontrollampe programmet håndrengjø-

ring aktivert

11 Kontrollampe batteriovervåking

12 Kontrollampe funksjonsfeil

13 Kontrollampe service

14 Kontrollampe spillvanntank full

15 Kontrollampe overbelastning børste

118 NO

- 3

Lade batteriet

Anbefalte batterier

Ta i bruk

Bemerk

Batterisett Bestillingsnr.

Batterier

Maskinen har en utladingsbeskyttelse, dvs.

400 Ah, våtbatterier 6.654-052.0

at hvis det minimumsgrensen for kapasitet

Ved omgang med batterier må det tas hen-

240 Ah, våtbatterier 6.654-112.0

nås, er kjørefunksjon og evt. lys det eneste

syn til:

som kan kobles inn. Batteriladingstilstands-

Anbefalte batteriladere

Følg anvisningene på batteriet, i

anvisningen på betjeningspanelet vil i så

Batterilader Bestillingsnr.

bruksanvisningen og i maskin-

fall lyse rødt.

bruksanvisningen.

Î Kjør maskinen direkte til oppladingsste-

400 Ah 6.654-139.0

Bruk vernebriller

det, og unngå stigninger ved slik kjøring.

240 Ah 6.654-193.0

Bemerk

Batterier og batteriladere kan kjøpes i fag-

Ved bruk av andre batterier (f. eks. fra an-

forretninger.

Hold barn unna syre og batterier

dre produsenter) må utladingsbeskyttelsen

Anbefalt tilbehør

for det enkelte batteri innstilles av en servi-

Lagringssystem for etterfylling av våtbatterier.

cemontør fra Kärcher.

– Med veggholder, bestillingsnr.: 2.641-234.0

Eksplosjonsfare

 Fare!

– Uten veggholder, bestillingsnr.: 2.641-

Fare for skader fra elektrisk støt. Ta hensyn til

244.0

ledningsnett og sikring – se ”Batterilader”.

Åpen ild, gnister, åpent lys og røy-

Maksimale mål for batteri

Ladeapparatet må kun brukes i tørre rom

king er forbudt.

med tilstrekkelig ventilasjon!

Lengde Bredde Høyde

Bemerk

620 mm 430 mm 467 mm

Fare for personskader

Ladetiden er gjennomsnittlig ca. 10 timer.

Dersom det skulle monteres våtbatterier i en

Den anbefalte batteriladeren (som passer

Bp-variant, må det tas hensyn til følgende:

Førstehjelp

til maskinens batterier) er elektronisk styrt

– De maksimale batterimål må overholdes.

og avslutter ladeprosessen automatisk.

– Ved lading av våtbatterier, må setet

 Fare

være svingt opp.

Varselmerket

Eksplosjonsfare. Lading av våtbatterier må

– Ved lading av våtbatterier må det tas hen-

kun foretas med åpent deksel.

syn til batteriprodusentens forskrifter.

Î Tøm bruktvannstanken.

Avfallshåndtering

Demontere batterier

Î Sving bruktvannstanken bakover.

Î Sving vanntanken bakover.

Î Trekk ut batterikontakten og koble den

Î Koble fra batteriene.

til ladekabelen.

Batterier må ikke kastes i husholds-

Î Ta batteriet ut av karet.

Î Koble batteriladeren til strømnettet og

ningsavfallet.

Î Sving vanntanken forover.

slå den på.

Når ladingen er ferdig

Lossing

 Fare!

Î Slå av batteriladeren og trekk støpselet

Bemerk

ut av stikkontakten.

Eksplosjonsfare. Verktøy o.l. må ikke legges

For umiddelbar utkobling av alle funksjo-

på batteriet, dvs. på poler eller cellebro.

Î Koble batterikabelen fra ladekabelen

ner: Trekk ut den røde batterikontakten.

Fare for personskader. Pass på at sår aldri

og koble den til maskinen igjen.

Î Ta av emballsajefolien.

kommer i kontakt med bly. Vask hendene

Vedlikeholdslette batterier

Î Fjern spennbåndfestene fra anslag-

godt etter håndtering av batterier.

(syrefylte batterier)

sunktene.

Innsetting og tilkobling av batterier

Î Etterfyll destillert vann en time før lade-

Î Tre merkede gulvbord på pallen er festet

På varianten BP-Pack er batteriene allere-

prosessen avsluttes, pass på at syreni-

med skruer. Løsne disse tre bordene.

de montert.

vået er riktig. Batteriene er merket for

Î Legg bordene på kanten av pallen.

Î Sving vanntanken bakover.

dette. Når ladingen er ferdig, skal alle

Plasser bordene slik at de passer til

Î Sett batteriene i batteritrauet.

cellene lage gassbobler.

maskinens hjul og skru den fast.

몇 Advarsel

 Fare

Pass på riktig polaritet!

Fare for skade!

Î Fest den medfølgende tilkoblingskabe-

– Etterfylling av vann på batteriene i utla-

len på batteripolene som ennå er fri (+)

det tilstand kan føre til at syren renner

og (–).

over.

Î Sving vanntanken forover.

– Bruk vernebriller og ta hensyn til for-

skriftene ved omgang med batterier, for

몇 Advarsel

å unngå personskader skader på klær.

Lad opp batteriene før maskinen tas i bruk.

– Syresprut på hud eller klær må skylles

av med store vannmengde umiddel-

bart.

Î I emballasjen er det lagt ved en bjelke

som skal skyves under rampen som

몇 Advarsel

støtte.

Fare for skade!

Î Ta bort treklossene som låser hjulene,

– Det må kun brukes destillert eller avmi-

og skyv dem under rampen.

neralisert vann (EN 50272-T3) til etter-

Î Sett i batterikontakt.

fylling på batteriene.

Î Sett nøkkelbryteren på ”1”.

– Det må ikke brukes fremmede tilsetnin-

Î Betjen kjøreretningsbryteren og kjør

ger (såkalte forbedringsmidler), hvis

maskinen langsomt ned fra rampen.

ikke bortfaller garantien.

Î Sett nøkkelbryteren på ”0”.

- 4

119NO

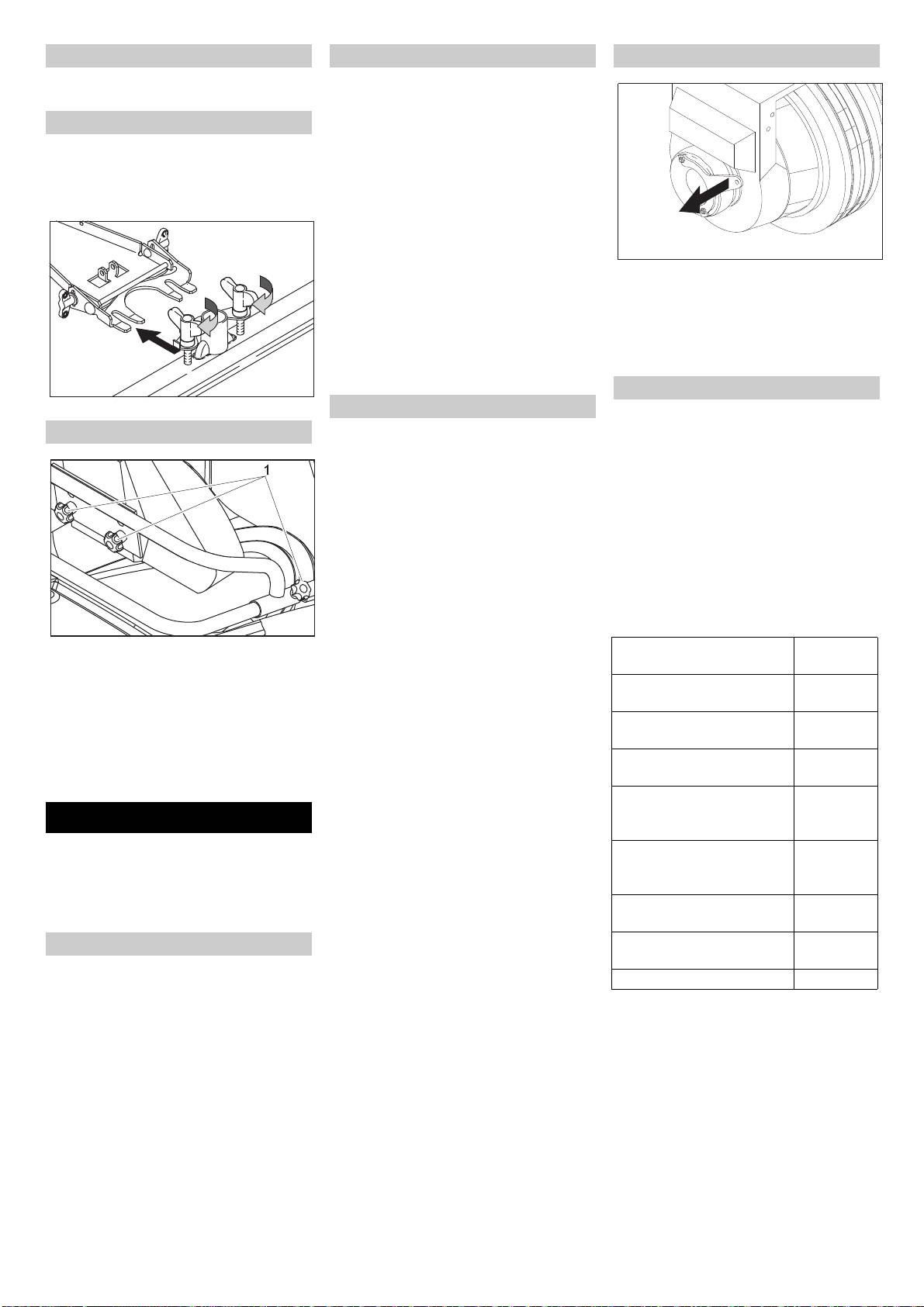

Montering av børste

Bremsing

Skyve maskinen

Montering av børster er beskrevet i kapitlet

 Fare!

"Vedlikeholdsarbeider".

Ulykkesrisiko. Gjør som følger dersom

Montering av sugebom

maskinens bremser ikke lenger fungerer:

Î Hvis maskinen ikke stanser på en ram-

Î Sett sugebommen slik i sugebomopp-

pe over 2% når kjørepedalen slippes

henget at formplaten ligger over opp-

løs, må man av sikkerhetsgrunner bare

henget.

trekke ut batteripluggen som nødstopp-

Î Stram vingemutrene.

funksjon hvis man på forhånde har kon-

trollert at holdebremsens mekaniske

funksjon er forskriftsmessig ved hver

start av maskinen.

Î Trekk ut låsehendelen på forhjulet.

Î På flat bakke under 2% skal alltid batte-

ripluggen trekkes ut.

Bremsen er løsnet og apparatet kan skyves

så lenge låsehendelen holdes i denne stilling.

Î Sett maskinen ut av drift når stillstand er

nådd (på flatt underlag), og ta kontakt

 Fare

med kundeservice!

Ulykkesrisiko. Ved trukket låsehendel har

– I tillegg skal vedlikeholdsinstruksjonene

apparatet ingen bremsevirkning lenger.

for bremser overholdes.

Påfylling av driftsmidler

Î Monter slangen.

Kjøring

Rengjøringsmiddel

Reguler ryggstøtten

 Fare

몇 Advarsel

Veltefare ved for sterke stigninger.

Fare for skade. Det må kun brukes anbefalt

Î Det må bare kjøres i stigninger på inntil

rengjøringsmiddel. Brukeren bærer selv ri-

10% i kjøreretningen.

siko for driftssikkerhet og ulykkesfare ved

Veltefare ved hurtig kjøring i svinger.

bruk av andre rengjøringsmidler.

Slingrefare ved våte gulv.

Det må kun brukes rengjøringsmidler som er

Î Kjøre langsomt i svinger.

frie for løsemidler, saltsyre og andre syrer.

Veltefare ved ustabilt underlag.

Bemerk

Î Maskinen må kun kjøres på faste un-

Det må ikke brukes sterkt skummende ren-

derlag.

gjøringsmidler.

Veltefare ved for sterk sidehelling.

Anbefalte rengjøringsmidler:

Î Det må bare kjøres stigninger på mak-

1 Stjernehåndtak

simalt 10% på tvers av kjøretretningen.

Anvendelse Rengjø-

Î Sett deg i setet og sett nøkkelbryteren

ringsmiddel

Î Skru ut stjernegrepskruene.

på ”1”.

Vedlieholdsrengjøring av alle

RM 780

Î Sett drivverket i ønsket posisjon.

Î Bestem kjøreretningen med kjøreret-

gulv som tåler vann

RM 746

Î Skru til stjernehåndtakene.

ningsbryteren på betjeningspanelet.

Vedlikeholdsrengjøring av glin-

RM 755 ES

Î Kjørehastigheten bestemmes ved be-

Bemerk

sende overflater (f. eks. granitt)

tjening av kjørepedalen.

Før åpning av bruktvannstanken må rygg-

Vedlikeholdsrengjøring og

RM 69 ASF

Î Stanse maskinen: Slipp kjørepedalen.

støtten vippes forover.

grunnrengjøring av industrigulv

Bemerk

Vedlikeholdsrengjøring og

RM 753

grunnrengjøring av kera-

Drift

Kjøreretningen kan også endres under kjø-

ringen. På den måten kan man kjøre flere

mikkfliser

Bemerk

ganger frem og tilbake for å rengjøre sterkt

Vedlieholdsrengjøring av fliser i

RM 751

tilsmussede steder.

For umiddelbar utkobling av alle funksjo-

sanitærrom eller for sluttrengjø-

ner: Trekk ut den røde batterikontakten.

Overbelastning

ring av nybygg

Gjennomfør prøvekjøring på en fri åpen

Ved overbelastning kobles kjøremotoren

Rengjøring og desinfisering av

RM 732

plass, for å gjøre deg fortrolig med maskinen.

etter en viss tid ut. Det vises en feilmelding

baderom o.l.

i displayet.

Stripping av alle alkalieholdige

RM 752

Kontroller parkeringsbremsen

Ved overoppheting i elektronikkstyringen

underlag (f.eks. PVC)

 Fare!

kobles den aktuelle komponenten ut.

Stripping av linoleumsgulv RM 754

Ulykkesrisiko. Parkeringsbremsen funk-

Î La maskinen kjøles ned i minst 15 mi-

sjon må kontrolleres på flatt underlag før

nutter.

Friskvann

hver bruk.

Î Sett nøkkelbryteren på ”0”.

Î Åpne dekselet på friskvanntanken.

Î Sett deg på setet.

Î Vent litt.

Î Fyll på friskvann (maksimalt 60 °C) til

Î Sett nøkkelbryteren på ”1”.

Î Sett nøkkelbryteren på ”1”.

15 cm under overkanten på tanken.

Î Velg kjøreretning.

Î Lukk dekselet på friskvanntanken.

Î Trykk kjørepedalen lett inn.

Bemerk

Bremsen må løsnes hørbart (kontrollam-

Fyll ferskvannstanken fullstendig opp før

pen for holdebremsen går ut på kontrollpul-

førstegangs bruk, for å lufte ut vannled-

ten). Maskinen må begynne å rulle lett på

ningssystemet.

flat bakke. Hvis pedalen slippes løs, settes

bremsen hørbart på. Hvis det som er be-

skrevet ovenfor ikke skjer, må maskinen

settes ut av drift og kundeservice tilkalles.

120 NO

- 5
