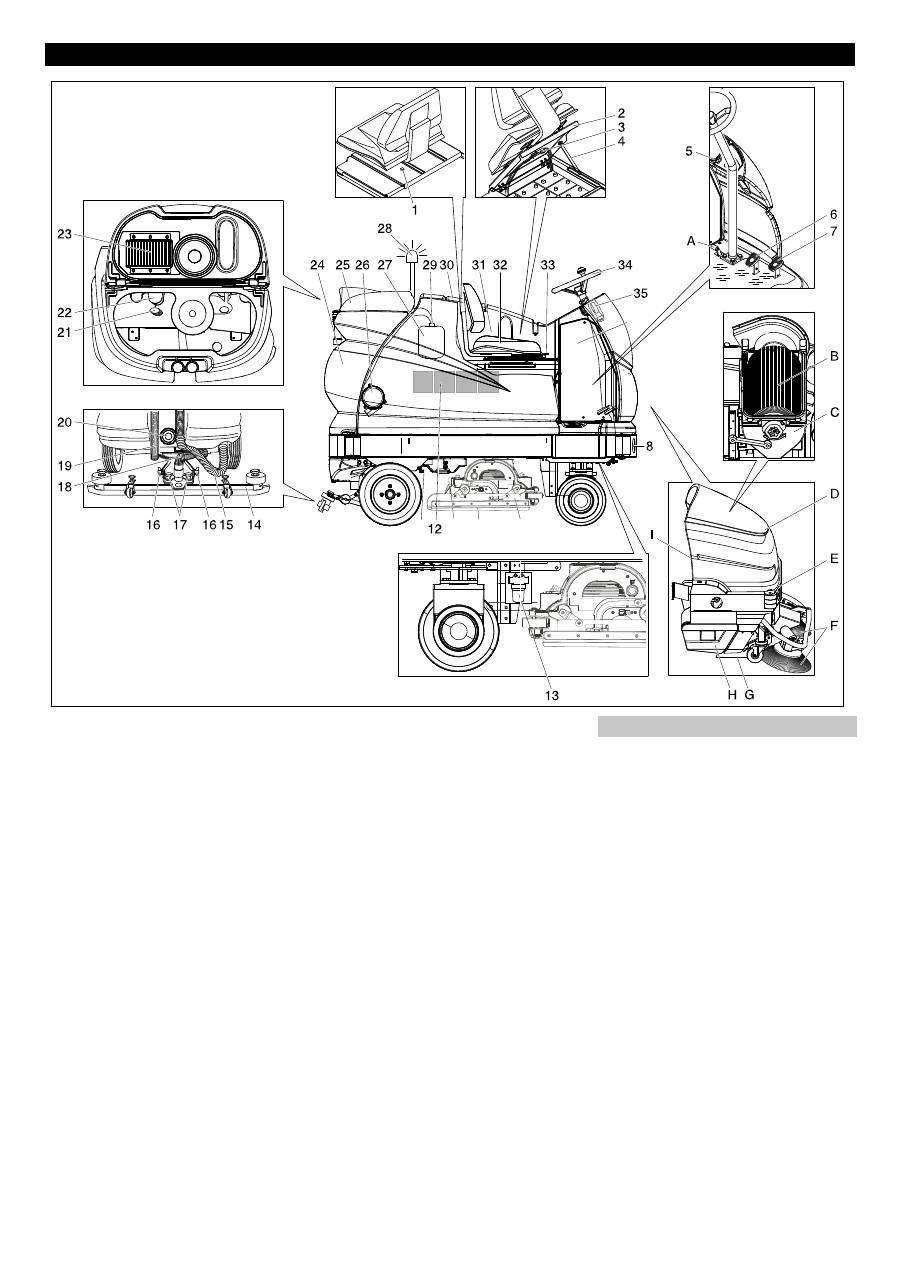

Karcher B 250 R I Bp: Elementos de comando e de funcionamento

     -

2

1 Parafuso batente do assento

2 Consola do assento

3 Ficha da bateria

4 Suporte da consola do assento

5 Ajuste do volante

6 Pedal do travão

7 Pedal do acelerador

8 Luz (opcional)

9 Cabeça de limpeza

10 Lábio de recolha

11 Contentor para lixo grosso (só BR)

12 Bateria

13 Filtro de água limpa

14 Barra de aspiração.*

15 Mangueira de escoamento de água

suja

16 Porcas de orelhas para inclinar a barra

de aspiração

17 Porcas de orelhas para fixar a barra de

aspiração

18 Tubo flexível de aspiração

19 Mangueira de escoamento de água lim-

pa

20 Abertura de limpeza do depósito de

água suja

21 Filtro de reciclagem (opcional)

22 Flutuador

23 Filtro de pregas

24 depósito de água suja

25 Tampa do depósito de água suja

26 Turbina de aspiração

27 Recipiente de detergente (opcional)

28 Lâmpada rotativa (opcional)

29 Mangueira de aspiração de detergente

(opcional)

30 Tampa do depósito de água limpa

31 Comutação para função de reciclagem

/ funcionamento com água limpa (op-

cional)

32 Assento (com interruptor de seguran-

ça)

33 Alavanca de ajuste do assento

34 Volante

35 Sistema automático de enchimento do

depósito de água limpa (opção)

36 Electrónica / comando

37 Válvula esférica da água limpa

* não faz parte do equipamento original

A Pedal da portinhola para lixo de maio-

res dimensões

B Filtro do pó

C Caixa do filtro

D Cobertura da unidade de varredura

E Unidade de varredura

F Vassoura lateral

G Rolo varredor

H Colector de lixo esquerdo/direito

I

Bloqueio da cobertura da unidade de

varredura (desbloquear = rodar para

dentro)

Elementos de comando e de funcionamento

11 10

9

36

37

Apenas no B 250 RI

86 PT
