Karcher Autolaveuse B 250 R I + R 100 – страница 14

Erori fără afişaj pe ecran

Defecţiunea Remedierea

Aparatul nu porneşte Introduceţi conectorul acumulatorului.

Aduceţi comutatorul cu cheie în poziţia „1”.

Not-Aus-Schalter entriegeln.

Verificaţi siguranţa F1, în caz că este necesar înlocuiţi-o. *

Verificaţi acumulatorul şi încărcaţi, dacă e nevoie

Cantitate de apă insuficientă Verificaţi nivelul apei curate, în caz că este necesar umpleţi rezervorul.

Verificaţi dacă furtunurile sunt înfundate, dacă este nevoie curăţaţi-le.

Curăţaţi filtrul pentru apă curată.

Deschideţi robinetul pentru apă curată.

Putere de aspiraţie insuficientă Curăţaţi şi verificaţi etanşeitatea garniturilor între rezervorul de apă uzată şi capac, în caz că este ne-

cesar înlocuiţi-le.

Curăţaţ

i filtrul cu pliuri de la ştuţul de aspirare al turbinei de aspirare.

Curăţaţi lamele de aspiraţie de pe tija de aspiraţie, în caz că este necesar înlocuiţi-le.

Verificaţi dacă furtunul de aspirare este înfundat, dacă este nevoie curăţaţi-l.

Verificaţi dacă furtunul de aspirare este etanş, în caz că este necesar înlocuiţi-l.

Verificaţi dacă este închis capacul furtunului de evacuare a apei uzate

Verificaţi reglajul tijei de aspiraţie.

Rezultat nesatisfăcător după

Reglaţi presiunea de apăsare.

curăţare

Selectaţi un program de curăţare mai intensiv.

Verificaţi uzura periilor, în caz că este necesar înlocuiţi-le.

Periile nu se rotesc Reduceţi presiunea de apăsare.

Verificaţi existenţa corpurilor străine care blochează periile, în caz că este necesar îndepărtaţi corpurile

străine.

Lampa de avertizare op

ţională

Verificaţi siguranţa F3, în caz că este necesar înlocuiţi-o. *

şi/sau lumina de lucru nu funcţi-

onează

* Siguranţele se găsesc în soclurile plate de pe placa de conexiune şi sunt accesibile după deschiderea capacului.

Deranjamente suplimentare la B 250 RI

Defecţiunea Remedierea

Aparatul nu mătură bine Cilindrii de măturare şi/sau măturile laterale sunt uzate, schimbaţi-le dacă este nevoie.

Cilindrul de măturare nu se roteşte, verificaţi cureau de antrenare, îndepărtaţi murdăria, dacă

este necesar.

Verificaţi funcţionarea clapetei pentru murdărie grosieră

Verificaţi uzura barei de etanşare, iar dacă este necesar regaţi-o sau înlocuiţi-o.

Dispozitivul de măturare produce un nor

Goliţi rezervorul de mizerie

de praf

Verificaţi cureaua de antrenare a turbinei aspiratoare de la dispozitivul de măturare.

Verificaţi manşeta de etanşare de la suflanta de aspirare

Verificaţi, curăţaţi sau înlocuiţi filtrul de praf.

Verificaţi garnitura cutiei cu filtre

Verificaţi uzura barelor de etanşare, iar dacă este necesar acestea se reglează sau se înlo-

cuiesc

Măturarea nu se face bine pe margini Verificaţi înăl

ţimea măturilor laterale, reglaţi dacă este nevoie.

Înlocuiţi măturile laterale.

- 12

261RO

Date tehnice

B 250 R

B 250 RI

B 250 R

B 250 RI

B 250 R

B 250 RI

R 100

R 100

D 100

D 100

R 120

R 120

Putere

Tensiunea nominală V363636363636

Capacitatea acumulatorului Ah (5h) 630 630 630 630 630 630

Putere absorbită medie W 5500 6900 5000 6400 5500 6900

Puterea motorului de propulsie (putere nomi-

W 1600 1600 1600 1600 1600 1600

nală)

Puterea motorului de aspiraţie W 840 840 840 840 840 840

Puterea motorului periilor W 2x 1100 2x 1100 2x 750 2x 750 2x 1100 2x 1100

Putere acţionare cilindru de măturare W -- 600 -- 600 -- 600

Putere acţionare mături laterale (2x) W -- 2x 100 -- 2x 100 -- 2x 100

Putere turbină aspiratoare dispozitiv de mătu-

W -- 600 -- 600 -- 600

rare

Aspirare

Puterea de aspiraţie, cantitatea de aer l/s 28 28 28 28 28 28

Puterea de aspiraţie, depresiune kPa 1400 1400 1400 1400 1400 1400

Putere de aspiraţie dispozitiv de măturare, can-

l/s -- 50 -- 50 -- 50

titatea de aer

Putere de aspiraţie dispozitiv de măturare, de-

kPa -- 1,2 -- 1,2 -- 1,2

presiune

Suprafaţa de filtrare filtru de praf m

2

-- 4 -- 4 -- 4

Perii de curăţat

Lăţimea de lucru mm 1000 1000 1000 1000 1200 1200

Diametrul periei mm 130 130 500 500 130 130

Turaţia periei 1/min 1250 1250 140 140 1250 1250

Diametrul cilindrului de măturare mm -- 285 -- 285 -- 285

Lăţimea cilindrului de măturare mm -- 710 -- 710 -- 710

Rotaţie cilindru de măturare 1/min -- 650 -- 650 -- 650

Diametrul periilor laterale mm -- 450 -- 450 -- 450

Rotaţia periilor laterale 1/min -- 70 -- 70 -- 70

Dimensiuni şi masa

Viteza de deplasare (max.) km/h 6 6 6 6 6 6

Urcare pe pantă max. % 15 15 15 15 15 15

Capacitatea teoretică de suprafaţă m

2

/h 5000 5000 5000 5000 6000 6000

Volumul rezervoarelor de apă curată / apă uza-

l 250 250 250 250 250 250

tă

Volumul rezervorului de mizerie l -- 2x 30 -- 2x 30 -- 2x 30

Lungime mm 1900 2730 1900 2730 1900 2730

Lăţimea (fără tija de aspiraţie) mm 1060 1060 1060 1060 1260 1260

Înălţime mm 1550 1550 1550 1550 1550 1550

Greutate, gata de funcţionare (cu baterii şi re-

kg 1500 1700 1500 1700 1520 1720

zervor plin)

Solicitarea podelei (cu operator şi rezervor plin de apă proaspătă)

Roată dispozitiv de măturare N/cm

2

-- 116 -- 116 -- 116

Roată din fată N/cm

2

207 158 207 158 207 158

Roată din spate N/cm

2

60 63 60 63 60 63

Emisia de zgomote

Nivelul de presiune acustică (EN 60704-1) dB(A) 73 71 73 71 73 71

Vibraţii aparat

Valoare totală oscilaţii (ISO 5349)

Braţe m/s

2

0,3 1,6 0,3 1,6 0,3 1,6

Picioare m/s

2

0,02 0,09 0,02 0,09 0,02 0,09

Şezut m/s

2

0,22 0,16 0,22 0,16 0,22 0,16

262 RO

- 13

Declaraţie de conformitate CE

Prin prezenta declarăm că aparatul desem-

nat mai jos corespunde cerinţelor funda-

mentale privind siguranţa în exploatare şi

sănătatea incluse în directivele CE aplica-

bile, datorită conceptului şi a modului de

construcţie pe care se bazează, în varianta

comercializată de noi. În cazul efectuării

unei modificări a aparatului care nu a fost

convenită cu noi, această declaraţie îşi

pierde valabilitatea.

Produs: Aparat pentru curăţat podele

cu post de conducere

Tip: 1.480-xxx

Directive EG respectate:

2006/42/CE (+2009/127/CE)

2004/108/CE

Norme armonizate utilizate:

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–29: 2004+A2: 2010

EN 60335–2–72

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2013

EN 62233: 2008

Norme de aplicare naţionale:

-

Semnatarii acţionează în numele şi prin îm-

puternicirea conducerii societăţii.

CEO

Head of Approbation

Însărcinat cu elaborarea documentaţiei:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2014/01/05

- 14

263RO

– Stroj sa nesmie používať na čistenie

Pred prvým použitím spotrebi-

Stupne nebezpečenstva

podláh, chúlostivých na tlak. Prihliadni-

ča si prečítajte tento návod na

 NEBEZPEČENSTVO

te na prípustné plošné zaťaženie podla-

obsluhu a riaďte sa jeho pokynmi. Návod

Upozornenie na bezprostredne hroziace

hy. Zaťaženie podlahy strojom je uve-

na obsluhu si starostlivo uschovajte na ne-

nebezpečenstvo, ktoré môže spôsobiť váž-

dené v technických údajoch.

skoršie použitie alebo pre ďalšieho majite-

ne zranenia alebo smrť.

– Stroj nie je určený na nasadenie v pro-

ľa.

몇 VÝSTRAHA

stredí ohrozenom výbuchom.

Obsah

Upozornenie na možnú nebezpečnú situ-

– Pomocou stroja sa nesmú nasávať

áciu, ktorá by mohla viesť k vážnemu zra-

žiadne horľavé plyny, nezriedené kyse-

Bezpečnostné pokyny . . . . . . . SK 1

neniu alebo smrti.

liny alebo rozpúšťadlá.

Funkcia . . . . . . . . . . . . . . . . . . SK 1

몇 UPOZORNENIE

K tomu patria benzín, riedidlo na farbu

Používanie výrobku v súlade s

Upozornenie na možnú nebezpečnú situ-

jeho určením . . . . . . . . . . . . . . SK 1

alebo vykurovací olej, ktoré môžu v

áciu, ktorá by mohla viesť k ľahkým zrane-

Ochrana životného prostredia . SK 1

dôsledku zvírenia nasávaného vzduchu

niam.

Záruka . . . . . . . . . . . . . . . . . . . SK 1

vytvoriť výbušnú zmes. Je zakázané

POZOR

Ovládacie a funkčné prvky . . . SK 2

použitie acetónu, neriedených kyselín a

pozornenie na možnú nebezpečnú situ-

Pred uvedením do prevádzky . SK 3

rozpúšťadiel, pretože napadajú mate-

áciu, ktorá by mohla viesť k vecným ško-

Prevádzka . . . . . . . . . . . . . . . . SK 5

riály použité v zariadení.

dám.

Starostlivosť a údržba . . . . . . . SK 8

Ochrana životného prostredia

Pomoc pri poruchách. . . . . . . . SK 10

Funkcia

Obalové materiály sú recyklovateľné.

Technické údaje . . . . . . . . . . . SK 13

– Stroj sa používa na čistenie alebo lešte-

Obalové materiály láskavo nevyha-

Vyhlásenie o zhode s normami

nie rovných podláh za mokra. Nastave-

dzujte do komunálneho odpadu, ale

EÚ . . . . . . . . . . . . . . . . . . . . . . SK 14

ním množstva vody, prítlaku a otáčania

odovzdajte ich do zberne druhotných

kief, množstva čistiaceho prostriedku

Bezpečnostné pokyny

surovín.

ako aj rýchlosti jazdy je ho možné ľahko

Pred prvým použitím zariadenia si prečítaj-

Vyradené stroje obsahujú hodnotné

prispôsobiť príslušným čistiacim úlo-

te tento návod na obsluhu a rešpektujte pri-

recyklovateľné látky, ktoré by sa mali

hám.

loženú brožúru Bezpečnostné pokyny pre

opäť zužitkovať. Batérie, olej alebo

– U B 250 RI sa voľná nečistota pred čis-

umývacie stroje s kefami a striekacie ex-

podobné látky sa nesmú dostať do ži-

tením prijme zametacím zariadením.

trakčné zariadenia 5.956-251.

votného prostredia. Vyradené prístro-

– Pracovná šírka 1 000 mm resp. 1 200

Toto zariadenie je schválené pre prevádz-

je likvidujte preto len prostredníctvom

mm a objem nádrže na čistú a znečiste-

ku na plochách so stúpaním až 15%.

na to určených zberných systémov.

nú vodu 250 l umožňujú efektívne čiste-

Bezpečnostné prvky

Pokyny k zloženiu (REACH)

nie pri predĺženom trvaní používania.

Aktuálne informácie o zložení nájdete na:

Bezpečnostné zariadenia slúžia na ochra-

– Stroj je samohybný, pojazdový motor je

www.kaercher.com/REACH

nu používateľa. Nesmú sa vyraďovať z pre-

napájaný vaňovou batériou.

vádzky a ich funkciu nemožno obísť.

– Pomocou nabíjačky je možné batérie

Záruka

nabíjať zo zásuvky 230 V.

Tlačidlo Núdzové vypnutie

V každej krajine platia záručné podmienky

– Batéria a nabíjačka sú u varianty Pac-

Pre okamžité uvedenie všetkých funkcií

našej distribučnej organizácie. Prípadné

kage už spoločne dodávané.

mimo prevádzku: Stlačte tlačidlo núdzové-

poruchy vo vašom príslušenstve odstráni-

ho vypnutia.

Používanie výrobku v súlade

me počas záručnej lehoty bezplatne, ak sú

– V prípade zatlačenia tlačidla núdzové-

s jeho určením

ich príčinou chyby materiálu alebo výrobné

ho vypnutia sa zariadenie ihneď zabrz-

chyby. Pri uplatňovaní záruky sa spolu s

Používajte tento stroj výhradne podľa úda-

dí.

dokladom o kúpe zariadenia láskavo obráť-

jov v tomto návode na obsluhu.

– Núdzové vypnutie pôsobí bezprostred-

te na predajcu alebo na najbližší autorizo-

– Stroj sa smie používať len na č

istenie

ne na všetky funkcie stroja.

vaný zákaznícky servis.

hladkých podláh, ktoré nie sú chúlosti-

– Displej je aj naďalej zapnutý.

vé na vlhkosť a leštenie.

Po núdzovom vypnutí musí prepínač s kľú-

– Rozsah používaných teplôt leží medzi

čikom zostať v polohe „1“, aby sa zabezpe-

+5°C a +40°C.

čili nasledovné funkcie:

– Stroj nie je vhodný na čistenie zmrznu-

– uzavretie dávkovacieho ventilu, aby sa

tých podláh (napr. v chladiarňach).

zabránilo vytečeniu nádrže.

– Stroj sa smie vybaviť len originálnym

– prevádzka bezpečnostného osvetlenia.

príslušenstvom a originálnymi náhrad-

Bezpečnostný spínač

nými dielmi.

Pojazdový motor vypne s oneskorením 1,5

– Zariadenie sa nesmie prevádzkovať

sekundy, ak užívateľ počas pracovného

bez plochého skladaného filtra vo veku

nasadenia resp. počas jazdy opustí sedad-

nádrže na znečistenú vodu.

lo.

– Zariadenie bolo vyvinuté na čistenie

podláh vo vnútorných priestoroch, popr.

Príslušenstvo a náhradné diely

čistenie zastrešených plôch. V prípade

– Používať možno iba príslušenstvo a ná-

iných oblastí použitia sa musí skontro-

hradné diely schválené výrobcom. Ori-

lovať použitie alternatívnych kief (u B

ginálne príslušenstvo a originálne ná-

250 RI aj použitie zametacieho zariade-

hradné diely zaručujú bezpečnú a bez-

nia).

poruchovú prevádzku stroja.

– B 250 RI (so zametacím zariadením):

– Výber najčastejšie potrebných náhrad-

Je možné prechádzať schodíkmi do

nych dielov nájdete na konci prevádz-

maximálnej 2 cm výšky.

kového návodu.

– Stroj nie je určený na čistenie verejných

– Ďalšie informácie o náhradných dieloch

komunikácií.

získate na stránke www.kaercher.com

v oblasti Servis.

264 SK

- 1

Ovládacie a funkčné prvky

36

11

9

37

10

1 Skrutka dorazu sedadla

27 Kanister čistiaceho prostriedku (mož-

2 Konzola sedadla

nosť voľby)

3 Zástrčka batérie

28 Výstražný maják (možnosť voľby)

4 Podpera konzoly sedadla

29 Vysávacia hadica čistiaceho prostried-

5 Prestavenie volantu

ku (možnosť voľby)

6 Brzdový pedál

30 Veko nádrže na čistú vodu

7 Pedál pojazdu

31 Prepnutie recyklačná prevádzka/pre-

8 Svetlo (voliteľne)

vádzka s čistou vodou (možnosť voľby)

9 Čistiaca hlava

32 Sedadlo (s bezpečnostným spínačom)

10 Stierka

33 Páka prestavenia sedadla

11 Nádrž na hrubé nečistoty (iba BR)

34 Volant

12 Akumulátor

35 Automatické plnenie nádrže na čerstvú

13 Filter čistej vody

vodu (voľba)

14 Sací nadstavec *

36 Elektronika/riadenie

15 Vypúšťacia hadica znečistenej vody

37 Guľový kohút na čerstvú vodu

16 Krídlové matice na naklonenie sacieho

* nie je v rozsahu dodávky

nadstavca

Iba u B 250 RI

17 Krídlové matice na upevnenie sacej

A Pedál klapky hrubých nečistôt

nadstavby

B Prachový filter

18 Vysávacia hadica

C Teleso filtra

19 Vypúšťacia hadica čistej vody

D Veko zametacieho zariadenia

20 Čistiaci otvor nádrže na znečistenú

E Zametacie zariadenie

vodu

FBočná kefa

21 Recyklačný filter (možnosť voľby)

G Zametací valec

22 Plavák

H Nádrž na smeti vľavo/vpravo

23 Plochý skladaný filter

I Spona krytu zametacieho zariadenia

24 Nádrž znečistenej vody

(uvoľniť = zaskrutkovať)

25 Kryt nádrže znečistenej vody

26 Sacia turbína

- 2

265SK

Vymeňte stierky

Výmena prachového filtra

1

2

3

 Tesniacu lištu nastavte tak, aby sa roz-

1 Skrutka

pínala po celej šírke 35 - 40 mm sme-

1 Veko telesa prachového filtra

2 Držiak

rom dozadu.

2 Skrutky

3 Stierka

 Dotiahnite matice.

3 Príruba

 Zadná tesniaca lišta

4 Ložisko prachového filtra

 Vyskrutkujte skrutky.

5 Prachový filter

 Vyberte držiak.

 Vymeňte stierku.

 Otočením uvoľnite sponu krytu zameta-

 Namontujte a riadne utiahnite deržiak.

cieho zariadenia.

Dodatočné údržbárske činnosti u B

 Vyklopte veko zametacieho zariadenia.

250 RI

 Odoberte veko telesa prachového filtra.

 NEBEZPEČENSTVO

 Uvoľnite obidve skrutky.

Nebezpečenstvo poranenia remeňovým

 Prírubu otáčajte oproti smeru pohybu

pohonom. Pred opätovným uvedením do

hodinových ručičiek a vyberte ložisko

prevádzky po vykonaní údržbárskych prác

prachového filtra.

 Vyberte prachový filter.

sa musí bezpodmienečne uzavrieť a zaistiť

Vzdialenosť zadnej tesniacej lišty od podla-

 Nový prachový filter nastavte tak, aby

kryt zametacieho zariadenia.

hy je nastavená tak, že sa rozpíná po celej

otvory ukazovali na čelnú stranu k uná-

Kontrola hnacieho remeňa

šírke 5 - 10 mm smerom dozadu.

šaču.

 Opäť nasaďte ložisko prachového filtra,

 V prípade opotrebenia tesniacu lištu vy-

pretočte ho v smere pohybu hodino-

meňte.

vých ručičiek a pevne dotiahnite.

 Demontujte zametací valec (pozrite

 Nasaďte veko a zatlačte ho.

„Výmena zametacieho valca“).

 Uzavrite veko zametacieho zariadenia.

 Zaistite sponu veka jej vytočením.

Výmena bočnej kefy

1 Remeň sacej turbíny zametacieho za-

riadenia

2 Remeň pohonu zametacieho valca

 Skontrolujte obidva remene, či nie sú

 Uvoľnite upevňovacie matice.

opotrebované a či správne dosadajú.

 Nasaďte novú tesniacu lištu.

Kontrola tesniacich líšt zametacieho

 Dotiahnite matice.

zariadenia

 Bo

čné tesniace lišty

 Vyskrutkujte 3 skrutky.

 Demontujte bočnú kefu.

 Prístroj postavte na rovnú plochu.

 Nasuňte novú bočnú kefu.

 Kľúčový spínač nastavte do polohy „0“.

 Dotiahnite 3 skrutky.

 Stroj proti pohybu zaistite prostredníc-

tvom klinov.

Výmena zametacieho valca

 Na oboch stranách odstráňte nádobu

na smeti.

 Predná tesniaca lišta

 Uvoľnite upevňovacie matice.

 Vzdialenosť podlahy nastavte vsunutím

podložky s hrúbkou 1...2 mm.

 Vyrovnajte tesniacu lištu.

 Dotiahnite matice.

1 Skrutka

 Namontujte zametací valec.

2 Plechový kryt

 Uvoľnite upevňovacie matice.

 Vytiahnite nádobu na neč

istoty.

 Vyskrutkujte skrutku.

 Plechový kryt vyklopte smerom hore a

odoberte ho.

272 SK

- 9

 Vyskrutkujte upínaciu skrutku na hor-

Pomoc pri poruchách

nom konci krytu.

 NEBEZPEČENSTVO

 Kryt odoberte.

Nebezpečenstvo zranenia. Pred začatím

 Vymeňte poistku.

akýchkoľvek prác na stroji nastavte spínací kľú-

 Nasaďte kryt.

čik vypínača do polohy „0“ a kľúčik vytiahnite.

Upozornenie:

Stlačte tlačidlo núdzového vypnutia.

Usporiadanie poistiek je vyobrazené na

Sacia turbína, bočná kefa a čistenie filtra

vnútornej strane krytu.

po vypnutí dobiehajú. Údržbárske práce

Zobrazenie poruchy

vykonajte až po dobehu týchto konštrukč-

ných dielov.

Displej striedavo v 4 sekundovom intervale

zobrazuje existujúce poruchy (príklad:

1 Bowden

 Vypustite a zlikvidujte znečistenú a

2 Skrutka výklopného ložiska

zvyšnú čistú vodu.

3 Kolíska

Pri poruchách, ktoré nie je možné odstrániť

Porucha funkcie

4 Kryt

pomocou tejto tabuľky, zavolajte servisnú

kefy H1/022

5 Skrutky krytu

službu.

Ak sa chyba po 4 sekundách ešte stále zo-

Výmena poistiek

brazuje na displeji, postupujte nasledovne:

 Uvoľnite bowden.

Obsluha môže vymieňať len ploché nástrč-

 Vypínač s kľúčom prepnite do polohy

 Vyskrutkujte skrutku výklopného ložiska.

né poistky s nasledovnými hodnotami:

„0“ (zariadenie sa vypne).

 Stiahnite kolísku.

– 7,5A (F1) - Riadiace a núdzové elektric-

 Počkajte, kým sa prestane zobrazovať

 Vyskrutkujte obidve skrutky krytu a kryt

ké napájanie.

text na displeji.

odstráňte.

– 30A (F3) - Zdvih/napájanie modulu

 Vypínač s kľúčom nastavte opäť do po-

 Vyberte zametací valec.

príslušenstva.

lohy „1“ (zariadenie sa zapne). Prísluš-

 Nasaďte nový zametací valec a zame-

– 80A (F6) – Modul zdvíhania/čistenia 2

né opatrenia na odstránenie poruchy

tacie zariadenie opäť zmontujte v opač-

(smer zametania).

vykonajte v predpísanom poradí až po

nom poradí.

POZOR

opätovnom výskyte danej chyby. Pri-

 Bowden nastavte znova.

Chybné poistky môže vymieňať len zákaz-

tom musí byť vypínač s kľúčom nasta-

Ochrana proti zamrznutiu

nícky servis. Ak sú tieto poistky chybné, zá-

vený do polohy „0“ a stlačené tlačidlo

Pri nebezpečenstve mrazu:

kaznícky servis musí skontrolovať pod-

núdzového vypnutia.

 Vypustite nádrž s čistou a znečistenou

mienky použitia a celé riadenie.

 Ak sa chyba nedá odstrániť, zavolajte

vodou.

Riadiaca doska je umiestnená pod ovláda-

zákaznícky servis, pričom uvediete kód

 Stroj odstavte v miestnosti chránenej

cím panelom. Aby ste sa dostali k poist-

chyby (napríklad H1/022).

pred mrazom.

kám, musíte predtým odstrániť kryt na ľavej

strane priestoru na nohy.

Poruchy s indikáciou na displeji

Zobrazenie na displeji Príčina Odstránenie

Prerušený vypínač

seat switch open Kontaktný spínač na sedadle nie je

Stroj môže pracovať iba vtedy, keď na sedadle sedí obsluhujúci

sedadla

aktivovaný.

pracovník. Zasuňte zástrčku kontaktného spínača sedadla.

Uvoľnite plynový

release throttle? Pri zapnutí kľúčikového vypínača

Pred zapnutím kľúčikového vypínača netlačte nohou na ply-

pedál!

musí byť plynový pedál zošliapnu-

nový pedál. Ak sa napriek tomu vyskytne chyba, privolajte zá-

tý.

kaznícky servis.

Prázdna batéria ->

battery empty ->

Bolo dosiahnuté napätie koncové-

Zájdite so strojom k nabíjacej stanici a akumulátor nabite.

nabite!

charge!

ho vybitia akumulátora. Čistiace

agregáty sa už nedajú uviesť do

chodu. Pohon pojazdu

a osvetlenie sa dajú aktivovať.

Batéria je hlboko

battery totally dis-

Z akumulátora bola odobratá väč-

Ručne odblokujte brzdu predného kolesa. (Pozor! Stroj už ne-

vybitá!!

charged!

šia než prípustná kapacita. Všetky

môže brzdiť!). Ak odblokovanie nie je možné, zavolajte zá-

agregáty sa vypnú. Stroj už nie je

kaznícky servis. Stroj zatlačte k nabíjacej stanici. Nabite aku-

prevádzkyschopný.

mulátor.

Nádrž na špinavú

sewage tank full

Nádrž na špinavú vodu je plná. Vyprázdnite nádrž na špinavú vodu.

vodu je plná. Čiste-

cleaning stops

nie sa preruší.

Prevádzkové ho-

Vnútorná chyba stroja pri uložení

Žiadne, pre informáciu.

diny nastavte na

prevádzkových hodín. Pri novom

0!

spustení sa všetky prevádzkové

hodiny resetujú na 0.

Riadenie horúce!

Riadenie je príliš horúce! Kľúčový vypínač nastavte do polohy „0“. Počkajte minimálne

Nechajte ochladiť!

15 minút. Kľúčový vypínač nastavte do polohy „1“.

Motor pojazdu je

drive motor hot! let

Motor pojazdu sa prehrieva v

Kľúčový vypínač nastavte do polohy „0“. Počkajte minimálne

horúci! Nechajte

cool down!

dôsledku stúpania alebo zabloko-

15 minút. Kľúčový vypínač nastavte do polohy „1“. Ak je to

ochladiť!

vaných bŕzd.

možné, jazdite so strojom len na rovine. V prípade potreby

skontrolujte parkovaciu brzdu a plynový pedál.

Otvorená ochrana!!

contactor open!!

Stlačené tlačidlo núdzového vy-

Tlačidlo núdzového vypnutia odblokujte otočením. Kľúčikový

Tlačidlo núdzové-

emergcy. button?

pnutia.

vypínač nastavte do polohy „0“. Počkať minimálne 10 minút.

ho vypnutia??

Kľúčikový vypínač nastavte do polohy „1“.

Vypnutie, chýba

Shutdown, mis-

Informujte zákaznícky servis.

napájanie zbernice

sing bus supply

- 10

273SK

Poruchy bez zobrazenia na displeji

Porucha Odstránenie

Stroj sa nedá naštartovať Zastrčte akumulátorovú zástrčku.

Kľúčový spínač nastavte do polohy „1“.

Núdzový vypínač odblokovať.

Skontrolujte poistku F1, v prípade potreby ju vymeňte. *

Skontrolujte batérie a v prípade potreby ich nabite.

Nedostatočné množstvo vody Skontrolujte stav čistej vody, v prípade potreby doplňte nádrž.

Hadice skontrolujte, či nie sú upchaté. V prípade potreby vyčistite.

Vyčistite filter na čistú vodu.

Otvorte guľový kohút na čerstvú vodu.

Nedostatočný sací výkon Vyčistite a skontrolujte tesnenie medzi nádržou na znečistenú vodu a vekom, či tesní a popr. ho vymeň-

te.

Vyčistite sitko na chlpy na nasávacom hrdle sacej turbíny.

Vyčistite sacie prúžky na sacej lište a v prípade potreby ich vymeňte.

Skontrolujte saciu hadicu, či nie je upchatá. V prípade potreby vyčistite.

Skontrolujte saciu hadicu, či je utesnená. V prípade potreby ju vymeňte.

Skontrolujte, či kryt na vypúšťacej hadici so špinavou vodou je uzavretý

Skontrolujte nastavenie sacej lišty.

Nedostatočný výsledok čistenia Nastavte prítlačný tlak.

Vyberte intenzívny umývací program.

Skontrolujte opotrebovanie kief, v prípade potreby ich vymeňte.

Kefy sa neotáčajú Znížte prítlačný tlak.

Skontrolujte, či cudzie telesá neblokujú kefy, popr. cudzie telesá odstráň

te.

Nesvieti doplnkové otáčavé

Skontrolujte poistku F3. V prípade potreby ju vymeňte. *

svetlo a/alebo pracovné svetlo

* Poistky sa nachádzajú na doske s plošnými spojmi riadenia a sú prístupné po otvorení krytu.

Dodatočné poruchy u B 250 RI

Porucha Odstránenie

Prístroj nečistí správne Zametací valec a bočná kefa sú opotrebované, v prípade potreby ich vymeňte.

Zametací valec sa neotáča, skontrolujte hnací remeň resp. odstráňte nečistotu.

Kontrola funkcie klapky hrubých nečistôt

Skontrolujte tesniacu lištu, či nie je opotrebovaná, v prípade potreby ju nastavte alebo vymeň-

te.

Zametacie zariadenie vytvára oblak pra-

Vyprázdnite nádobu na smeti

chu

Skontrolujte hnací remeň sacej turbíny zametacieho zariadenia.

Kontrola tesniacej manžety na sacom ventilátore

Skontrolujte, vyčistite alebo vymeňte prachový filter.

Skontrolujte tesnenie obalu filtra

Kontrola tesniacich líšt, či nie sú opotrebované, v prípade potreby nastaviť alebo vymeniť

Nesprávne zametanie na okraji Skontrolujte nastavenie výšky bočnej kefy, poprípade nastavte.

Bočnú kefu vymeňte.

274 SK

- 11

Technické údaje

B 250 R

B 250 RI

B 250 R

B 250 RI

B 250 R

B 250 RI

R 100

R 100

D 100

D 100

R 120

R 120

Výkon

Menovité napätie V 36 36 36 36 36 36

Kapacita batérie Ah (5h) 630 630 630 630 630 630

Stredný príkon W 5500 6900 5000 6400 5500 6900

Výkon motora pojazdu (menovitý výkon) W 1600 1600 1600 1600 1600 1600

Výkon sacieho motora W 840 840 840 840 840 840

Výkon motorov kief W 2x 1 100 2x 1 100 2x 750 2x 750 2x 1 100 2x 1 100

Výkon pohonu zametacieho valca W -- 600 -- 600 -- 600

Výkon pohonu bočnej kefy (2x) W -- 2x 100 -- 2x 100 -- 2x 100

Výkon sacej turbíny zametacieho zariadenia W -- 600 -- 600 -- 600

Sanie

Sací výkon, množstvo vzduchu l/s 28 28 28 28 28 28

Sací výkon, podtlak kPa 1400 1400 1400 1400 1400 1400

Sací výkon zametacieho zariadenia, množstvo

l/s -- 50 -- 50 -- 50

vzduchu

Sací výkon zametacieho zariadenia, podtlak kPa -- 1,2 -- 1,2 -- 1,2

Plocha prachového filtra m

2

-- 4 -- 4 -- 4

Čistiace kefy

Pracovná šírka mm 1000 1000 1000 1000 1200 1200

Priemer kefy mm 130 130 500 500 130 130

Počet otáčok kefy 1/min 1250 1250 140 140 1250 1250

Priemer zametacích valcov mm -- 285 -- 285 -- 285

Kefa zametacieho valca mm -- 710 -- 710 -- 710

Otáčky zametacieho valca 1/min -- 650 -- 650 -- 650

Priemer bočnej kefy mm -- 450 -- 450 -- 450

Otáčky bočnej kefy 1/min -- 70 -- 70 -- 70

Rozmery a hmotnost'

Pojazdová rýchlosť (max.) km/h 6 6 6 6 6 6

Max. sklon svahu % 15 15 15 15 15 15

Teoretický plošný výkon m

2

/h 5000 5000 5000 5000 6000 6000

Objem nádrže čistej/znečistenej vody l 250 250 250 250 250 250

Objem nádoby na smeti l -- 2x 30 -- 2x 30 -- 2x 30

Dĺžka mm 1900 2730 1900 2730 1900 2730

Šírka (bez nasávacieho nosníka) mm 1060 1060 1060 1060 1260 1260

Výška mm 1550 1550 1550 1550 1550 1550

Hmotnosť, pripravený na prevádzku (s batéria-

kg 1500 1700 1500 1700 1520 1720

mi a plnou nádržou)

Ploché zaťaženie (s vodičom a plnou nádržou čistej vody)

Koleso zametacieho zariadenia N/cm

2

-- 116 -- 116 -- 116

Predné koleso N/cm

2

207 158 207 158 207 158

Zadné koleso N/cm

2

60 63 60 63 60 63

Emisie hluku

Hladina akustického tlaku (EN 60704-1) dB(A) 73 71 73 71 73 71

Vibrácie prístroja

Celková hodnota kmitania (ISO 5349)

Ramená m/s

2

0,3 1,6 0,3 1,6 0,3 1,6

Nohy m/s

2

0,02 0,09 0,02 0,09 0,02 0,09

Dosadacia plocha m/s

2

0,22 0,16 0,22 0,16 0,22 0,16

- 12

275SK

Vyhlásenie o zhode s

normami EÚ

Týmto vyhlasujeme, že ďalej označený

stroj zodpovedá na základe jeho koncepcie

a konštrukcie a takisto vyhotovenia, ktoré

sme dodali, príslušným základným požia-

davkám na bezpečnost' a ochranu zdravia

uvedeným v smerniciach EÚ. Pri zmene

stroja, ktorá nebola nami odsúhlasená,

stráca toto prehlásenie svoju platnost'.

Výrobok: Čistič podláh nadstavba

Typ: 1 480-xxx

Príslušné Smernice EÚ:

2006/42/ES (+2009/127/ES)

2004/108/ES

Uplatňované harmonizované normy:

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–29: 2004+A2: 2010

EN 60335–2–72

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2013

EN 62233: 2008

Uplatňované národné normy:

-

Podpísaný jednajú v poverení a s plnou

mocou jednateľstva.

CEO

Head of Approbation

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2014/01/05

276 SK

- 13

– Uređaj se ne smije primjenjivati na po-

Prije prve uporabe Vašeg ure-

Stupnjevi opasnosti

dovima osjetljivim na pritisak. Uzmite u

đaja pročitajte ove radne upu-

 OPASNOST

obzir dopuštenu površinsku optereti-

te i postupajte prema njima. Ove radne

Napomena koja upućuje na neposredno

vost poda. Površinsko opterećenje ure-

upute sačuvajte za kasniju uporabu ili za

prijeteću opasnost koja za posljedicu ima

đajem navedeno je u tehničkim podaci-

sljedećeg vlasnika.

teške tjelesne ozljede ili smrt.

ma.

Pregled sadržaja

몇 UPOZORENJE

– Uređaj nije prikladan za primjenu u po-

Napomena koja upućuje na eventualno

dručjima gdje postoji opasnost od ek-

Sigurnosni napuci . . . . . . . . . . HR 1

opasnu situaciju koja može prouzročiti teš-

splozija.

Funkcija . . . . . . . . . . . . . . . . . . HR 1

ke tjelesne ozljede ili smrt.

– Uređajem se ne smiju skupljati zapaljivi

Namjensko korištenje . . . . . . . HR 1

몇 OPREZ

plinovi, nerazrijeđene kiseline niti ota-

Zaštita okoliša . . . . . . . . . . . . . HR 1

Napomena koja upućuje na eventualno

pala.

Jamstvo . . . . . . . . . . . . . . . . . . HR 1

opasnu situaciju koja može prouzročiti lak-

U to spadaju benzin, razrjeđivači za

Komandni i funkcijski elementi HR 2

še ozljede.

boje ili lož ulje, jer se njihovim kovitla-

Prije prve uporabe . . . . . . . . . . HR 3

PAŽNJA

njem i miješanjem s usisnim zrakom

U radu . . . . . . . . . . . . . . . . . . . HR 5

Napomena koja upućuje na eventualno

mogu formirati eksplozivne smjese.

Njega i održavanje. . . . . . . . . . HR 7

opasnu situaciju koja može prouzročiti ma-

Osim toga aceton, nerazrijeđene kiseli-

Otklanjanje smetnji . . . . . . . . . HR 9

terijalnu štetu.

ne i otapala, budući da nagrizaju mate-

Tehnički podaci . . . . . . . . . . . . HR 12

EZ izjava o usklađenosti . . . . . HR 13

Funkcija

rijale koji se koriste u uređaju.

– Ovaj se uređaj koristi za mokro čišćenje

Zaštita okoliša

Sigurnosni napuci

ili poliranje ravnih podova. Podešava-

Materijali ambalaže se mogu recikli-

Prije prvog korištenja uređaja pročitajte i

njem količine vode, tlaka nalijeganja i

rati. Molimo Vas da ambalažu ne od-

uzmite u obzir ove upute za rukovanje te

broja okretaja četki, količine sredstva za

lažete u kućne otpatke, već ih predaj-

priloženu brošuru sa sigurnosnim napuci-

pranje kao i brzine kretanja uređaj se

te kao sekundarne sirovine.

ma za uređaje za čišćenje četkanjem i ek-

lako može prilagoditi tako da udovolja-

straktore, 5.956-251.

Stari uređaji sadrže vrijedne materija-

va različitim zahtjevima čišćenja.

Rad s uređajem je dopušten na površina-

le koji se mogu reciklirati te bi ih stoga

– Kod izvedbe B 250 RI se neučvršćena

ma s nagibom do najviše 15%.

trebalo predati kao sekundarne siro-

prljavština prije čišćenja uklanja sklo-

vine. Baterije, ulje i slični materijali ne

Sigurnosni uređaji

pom za metenje.

smiju dospjeti u okoliš. Stoga Vas

– Radni zahvat od 1000 mm odnosno

Sigurnosni uređaji služe za zaštitu korisni-

molimo da stare uređaje zbrinete pre-

1200 mm i prihvatni volumen spremnika

ka te se stoga ne smiju se mijenjati ili njiho-

ko odgovarajućih sabirnih sustava.

svježe i prljave vode od po 250 litri omo-

va funkcija zaobilaziti.

Napomene o sastojcima (REACH)

gućuju efikasno čišćenje uz dugotrajnu

Sklopka za isključenje u nuždi

Aktualne informacije o sastojcima možete

primjenu.

Za trenutačno deaktiviranje svih funkcija

pronaći na stranici:

– Uređaj je samohodan, vozni motor se

pritisnite sklopku za isključenje u nuždi.

www.kaercher.com/REACH

napaja iz akumulatora.

– Pritiskom na sklopku za isključenje u

– Akumulatori se mogu puniti uz pomoć

Jamstvo

nuždi uređaj snažno koči.

punjača preko utičnice za napon od 230

– Isključenje u nuždi djeluje izravno na

U svakoj zemlji važe jamstveni uvjeti koje je

V.

sve funkcije uređaja.

izdala naša nadležna organizacija za distri-

– Akumulator i punjač su kod izvedbi s

– Zaslon je i dalje aktivan.

buciju. Eventualne smetnje na priboru za

punjač

en priloženi uz uređaj.

Nakon isključenja u nuždi prekidač s klju-

vrijeme trajanja jamstva uklanjamo besplat-

čem mora ostati u položaju "1", kako bi se

Namjensko korištenje

no ukoliko je uzrok greška u materijalu ili

zajamčilo sljedeće:

proizvodnji. U slučaju koji podliježe garan-

Ovaj uređaj koristite isključivo u skladu s

– Zatvaranje ventila za doziranje radi

ciji obratite se, uz prilaganje potvrde o kup-

navodima ovih radnih uputa.

sprječavanja pražnjenja spremnika.

nji, Vašem prodavaču ili najbližoj ovlaštenoj

– Uređaj se smije koristiti isključivo za či-

– Rad sigurnosne svjetiljke.

servisnoj službi.

šćenje glatkih podova koji nisu osjetljivi

Sigurnosna sklopka

na vlagu niti poliranje.

– Raspon radne temperature je između

Vozni motor se isključuje nakon vremenske

+5°C i +40°C.

zadrške od 1,5 s, ako korisnik za vrijeme

– Uređaj nije prikladan za čišćenje smr-

rada, odnosno za vrijeme vožnje, ustane sa

znutih podova (npr. u rashladnim komo-

sjedala.

rama).

Pribor i pričuvni dijelovi

– Uređaj se smije opremati isključivo ori-

– Smije se koristiti samo onaj pribor i oni

ginalnim priborom i pričuvnim dijelovi-

pričuvni dijelovi koje dozvoljava proi-

ma.

zvođač. Originalan pribor i originalni pri-

– Uređaj ne smije raditi bez plosnatog na-

čuvni dijelovi jamče za to da stroj može

boranog filtra u poklopcu spremnika pr-

raditi sigurno i bez smetnji.

ljave vode.

– Pregled najčešće potrebnih pričuvnih

– Uređaj je koncipiran za čišćenje podova

dijelova naći ćete na kraju ovih radnih

u zatvorenim odnosno natkrivenim pro-

uputa.

storijama. Kod ostalih područja primje-

– Dodatne informacije o pričuvnim dijelo-

ne mora se provjeriti primjena zamjen-

vima dobit ćete pod www.kaercher.com

skih četki (kod izvedbe B 250 RI tako-

u dijelu Servis (Servise).

đer i primjena sklopa za metenje).

– B 250 RI (sa sklopom za metenje): Smi-

je se prelaziti preko uzvišenja maksi-

malne visine do 2 cm.

– Uređaj nije predviđen za čišćenje javnih

prometnih površina.

- 1

277HR

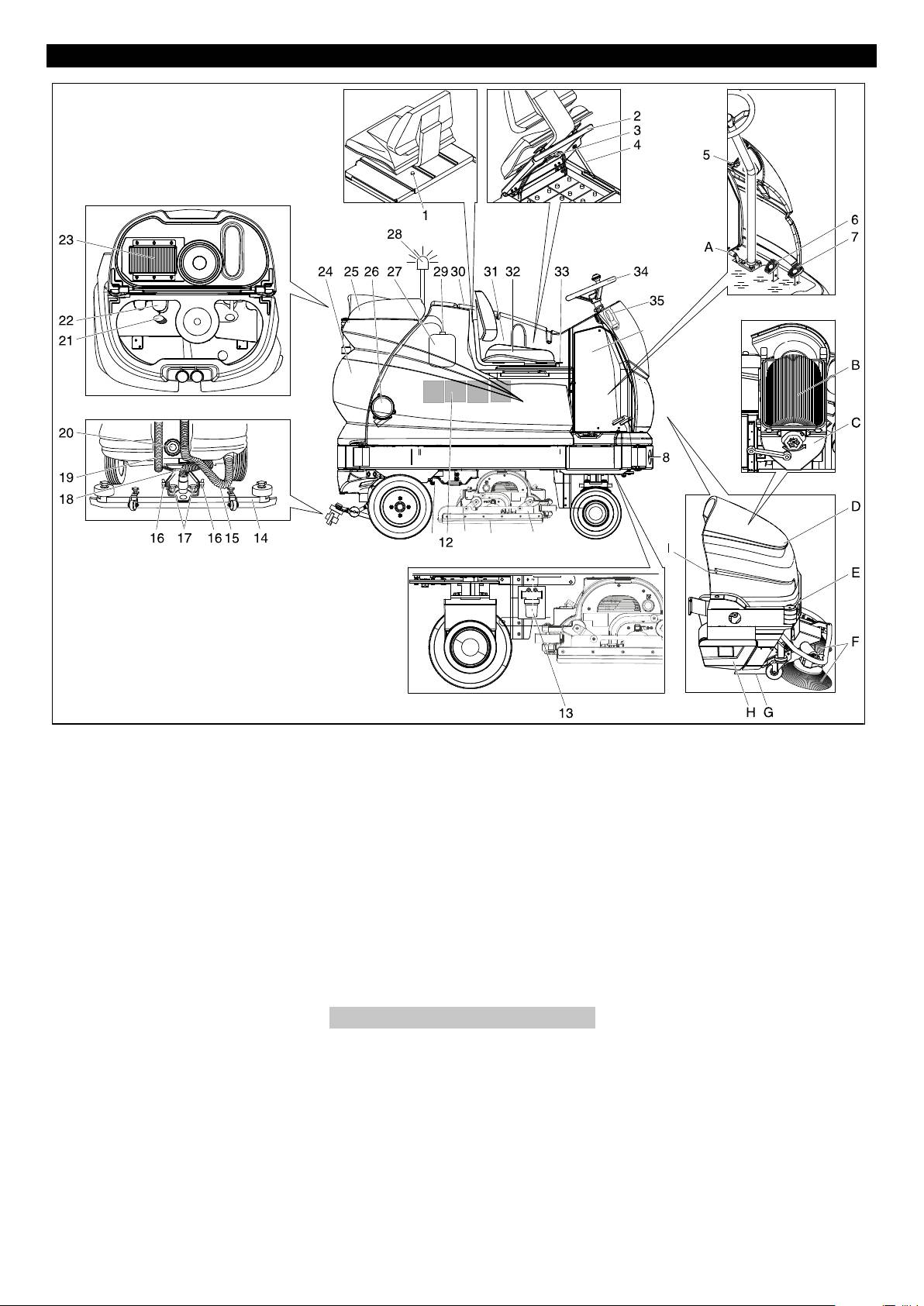

Komandni i funkcijski elementi

36

9

37

11

10

1 Vijak graničnika sjedala

27 Kanistar sredstva za pranje (opcija)

2 Konzola sjedala

28 Rotirajuće svjetlo (opcija)

3 Akumulatorski utikač

29 Crijevo za usis sredstva za pranje (op-

4 Potpornik konzole sjedala

cija)

5 Podešavač upravljača

30 Poklopac spremnika svježe vode

6 Papučica kočnice

31 Prebacivanje sa recirkulacije na rad sa

7 Vozna pedala

svježom vodom (opcija)

8 Svjetlo (opcija)

32 Sjedalo (sa sigurnosnom sklopkom)

9 Blok čistača

33 Poluga za namještanje sjedala

10 Gumice za prikupljanje prljavštine

34 Upravljač

11 Spremnik za grubu prljavštinu (samo

35 Automatika za punjenje spremnika

BR)

svježe vode (opcija)

12 Akumulator

36 Elektronika / upravljačka jedinica

13 Filtar svježe vode

37 Kuglasti ventil za svježu vodu

14 Usisna konzola *

* nije u opsegu isporuke

15 Ispusno crijevo prljave vode

Samo kod B 250 RI

16 Leptir matice za naginjanje usisne kon-

A Papučica zasuna za grubu prljavštinu

zole

B Filtar za prašinu

17 Leptir matice za pričvršćenje usisne

C Filtarska kutija

konzole

D Poklopac sklopa za metenje

18 Usisno crijevo

E Sklop za metenje

19 Ispusno crijevo svježe vode

FBočna metla

20 Otvor za čišćenje spremnika prljave

G Valjak za metenje

vode

H Lijevi/desni spremnik nakupljene prljav-

21 Filtar recirkulacije (opcija)

štine

22 Plovak

I Zapor poklopca sklopa za metenje (od-

23 Plosnati naborani filtar

bravljuje se uvrtanjem)

24 Spremnik prljave vode

25 Poklopac spremnika prljave vode

26 Usisna turbina

278 HR

- 2

Komandni pult

1 Prekidač za odabir smjera vožnje

Prije prve uporabe

Akumulator se ne smije baciti u

2 Sklopka za isključenje u nuždi

kantu za smeće

3 Programski prekidač

Akumulatori

4 Prekidač radnog svjetla (opcija)

Pri radu s akumulatorima obavezno obrati-

5 Prekidač rotirajućeg svjetla (opcija)

 OPASNOST

te pozornost na sljedeća upozorenja:

6 Sirena

Opasnost od eksplozije! Ne stavljajte alat

7 Gumb za poziv informacija

Uzmite u obzir naputke na akumu-

niti bilo što slično na akumulator t.j. na po-

8 Zaslon

latoru, u uputama za uporabu i u

love i spojeve ćelija.

9 Indikator aktivne automatske pozicijske

radnim uputama vozila

몇 UPOZORENJE

kočnice

Nosite zaštitne naočale

Opasnost od ozljeda! Rane nikad ne dovo-

10 Indikator aktivnog programa za ručno

dite u kontakt s olovom. Nakon radova s

čišćenje

akumulatorom uvijek operite ruke.

11 Indikator nadzora akumulatora

Kiseline i akumulatore držite van

12 Indikator smetnje

domašaja djece

13 Indikator servisa

14 Indikator praznog spremnika sredstva

Opasnost od eksplozije

za pranje (opcija)

15 Indikator punog spremnika prljave vode

16 Indikator preopterećenja četke

Zabranjeni su vatra, iskrenje, otvo-

17 Prekidač s ključem

ren plamen i pušenje

Samo kod B 250 RI

A Prekidač za metenje

Opasnost od ozljeda kiselinom

B Indikator metenja

C Indikator protresivanja filtra za prašinu

Prva pomoć

Upozorenje

Zbrinjavanje u otpad

- 3

279HR

Ugradnja i priključivanje akumulatora

dnom pultu indikator nadzora akumulatora

Preporučeni akumulatori i punjači

svijetli crveno.

Kod izvedbe BAT-Package akumulatori su

kataloški br.

 Uređaj odvezite odmah do stacionar-

već ugrađeni.

nog punjača i pritom izbjegavajte uspo-

Akumulatorski set 6.654-136.0

 Upravljač namjestite sasvim naprijed.

ne.

Punjač 6.654-295.0

 Nagnite sjedalo prema naprijed.

Napomena:

Akumulatori i punjači mogu se nabaviti u

 Uklonite vijak graničnika sjedala.

Pri korištenju drugih baterija (npr. drugih

specijaliziranim prodavaonicama.

proizvođača) servisna služba Kärcher na

Maksimalne dimenzije akumulatora

dotičnoj bateriji mora iznova podesiti zašti-

Duljina Širina Visina

tu od potpunog pražnjenja.

 OPASNOST

842 mm 627 mm 537 mm

Opasnost od strujnog udara. Obratite po-

Ako se kod izvedbe s punjačem (BAT) kori-

zornost na električne vodove i sigurnosne

ste elektrolitski akumulatori potrebno je

mjere, vidi "Punjač".

obratiti pozornost na sljedeće:

Punjač koristite samo u suhim i dovoljno

– Obavezno se treba pridržavati maksi-

prozračenim prostorijama!

malnih dimenzija akumulatora.

Napomena:

– Pri punjenju elektrolitskih akumulatora

1 Utikač kontaktnog prekidača sjedala

Baterije se u prosjeku pune oko 10-12 sati.

sjedalo se mora podići uvis.

vozača

Preporučeni punjači (koji odgovaraju kori-

– Pri punjenju elektrolitskih akumulatora

štenoj bateriji) opremljeni su elektroničkom

moraju se poštivati propisi proizvođača.

 Izvadite utikač kontaktnog prekidača

regulacijom i samostalno završavaju postu-

Istovar

sjedala i gurnite ga natrag kroz otvor.

pak punjenja.

Napomena:

 Sjedalo deblokirajte i izvadite prema

 OPASNOST

Za trenutno deaktiviranje svih funkcija priti-

gore.

Opasnost od eksplozije. Prostorija u kojoj

snite sklopku za isključ

enje u nuždi i okre-

 Skinite utikač kontaktnog prekidača sje-

je uređaj isključen radi punjenja akumulato-

nite prekidač s ključem u položaj "0".

dala sa držača.

ra, mora imati minimalni volumen koji ovisi

 Otkvačite potpornik konzole sjedala pa

o tipu akumulatora i imati izmjenu zraka s

 Četiri donje daske palete su učvršćene

zatvorite konzolu.

minimalnom zračnom strujom (vidi poglav-

vijcima. Odvijte te daske.

 Odvijte šarke konzole sjedala.

lje „Preporučeni akumulatori“).

 Daske postavite na rub palete tako da

 Spustite konzolu sjedala u prostor za

Opasnost od eksplozije. Elektrolitski aku-

se nalaze ispred kotača uređaja. Učvr-

noge.

mulatori se smiju puniti samo dok je sjedalo

stite daske vijcima.

 Podignite poklopac akumulatora.

podignuto uvis.

 Skinite desni spremnik svježe vode.

 Podignite sjedalo uvis.

 Skinite desni bočni lim kutije akumula-

 Izvucite akumulatorski utika

č i spojite s

tora.

kablom punjača.

 Umetnite akumulator. Priključci akumu-

 Punjač spojite na električnu mrežu i

latora u smjeru vožnje prema naprijed.

uključite.

PAŽNJA

Nakon punjenja

Pazite na pravilno spajanje polova.

 Isključite punjač i odvojite s električne

 Isporučen priključni kabel priključite na

mreže.

slobodne polove akumulatora (+) i (-).

 Kabel akumulatora odvojite od kabla

Kabel položite tako da ga sjedalo ne

punjača i spojite s uređajem.

može prikliještiti.

 Podloške priložene u pakiranju gurnite
