Karcher HDS-C 9-15 Steel: Mantenimiento y cuidado

     -

8

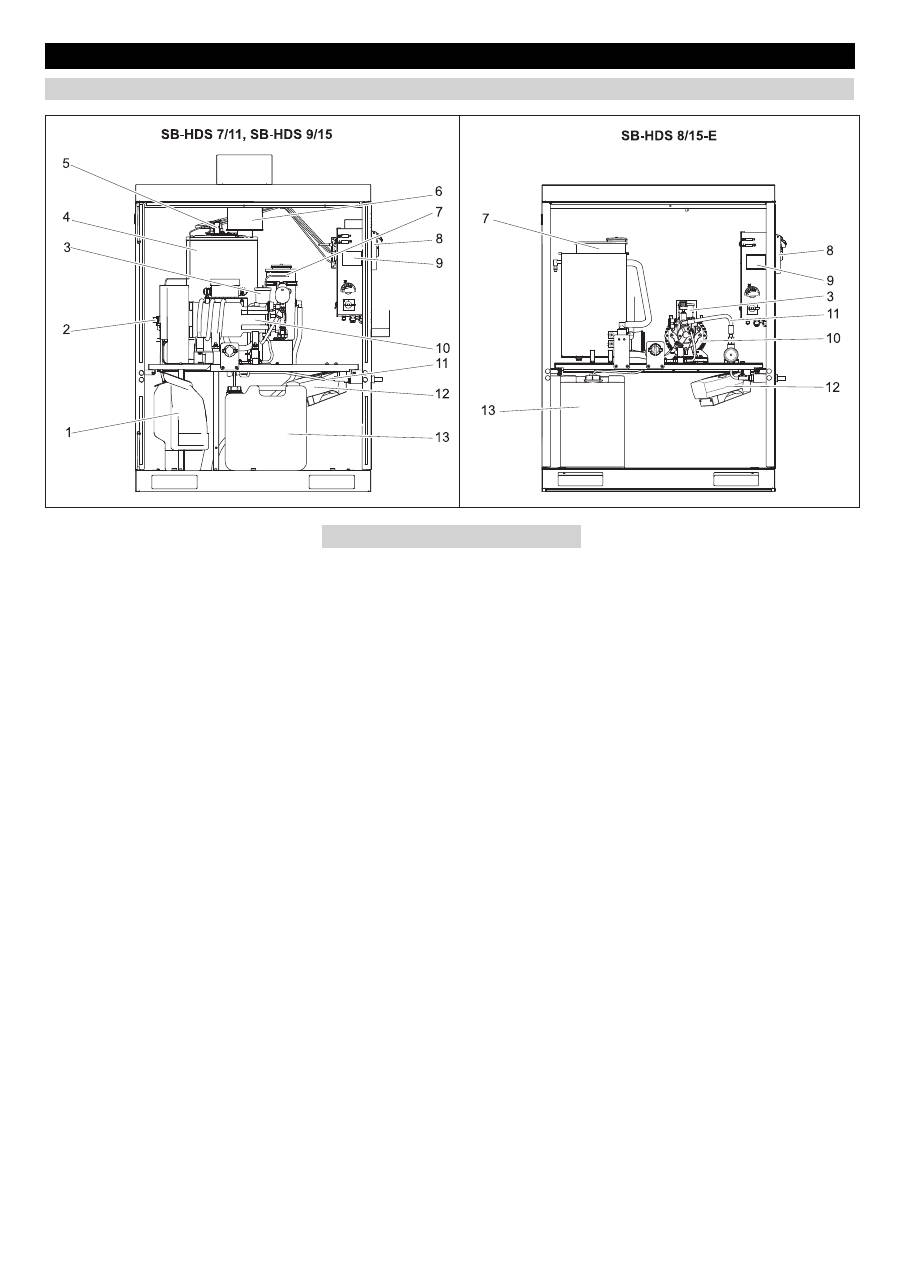

1 Recipiente de material combustible*

2 Filtro y bomba de material combustible*

3 Recipiente de aceite

4 Quemador con calentador de circula-

ción*

5 Fotocélula del control de llamas*

6 Tubo de escape*

7 Recipiente para descalcificador (RM

110)

8 Unidad del comprobador de monedas

(opcional)

9 Recipiente de monedas (opcional)

10 bomba de alta presión

11 Manguera de alta presión

12 termoventilador

13 Recipiente de detergente

*sólo HDS-C 7/11, HDS-C 9/15

Para asegurar el funcionamiento correcto

de la instalación deben efectuarse trabajos

de mantenimiento regulares de acuerdo

con el siguiente plan de mantenimiento.

Emplee exclusivamente piezas de repues-

to originales del fabricante o piezas reco-

mendadas por él. Esto es válido para:

–

Piezas de repuesto y piezas de desgas-

te

–

Accesorios

–

Combustibles

–

Detergentes



Peligro

Peligro de accidentes cuando se trabaja en

la instalación. En todos los trabajos



Cortar el agua, para ello cierre el grifo

del agua limpia,



quite la corriente de la instalación, para

ello apague el interruptor de parada de

emergencia y asegúrelo para que no se

vuelva a encender.

Precaución

Peligro de daños en la instalación. No lim-

piar el interior de la instalación con el cho-

rro de alta presión.

–

Propietario-usuario

Los trabajos señalizados con la indica-

ción "Propietario-usuario" sólo deben

ser llevados a cabo por personas debi-

damente instruidas y familiarizadas con

el manejo instalaciones de alta presión

y la realización de los trabajos de man-

tenimiento en cuestión.

–

Servicio de atención al cliente

Los trabajos señalizados con la indica-

ción "Servicio de atención al cliente"

sólo deben ser llevados a cabo por el

Servicio Técnico Oficial de Kärcher.

Para garantizar el funcionamiento seguro

de la instalación recomendamos firmar un

contrato de mantenimiento. A este respec-

to póngase en contacto con el Servicio de

atención al cliente de Kärcher.



Peligro

Peligro de lesiones, debidas a piezas da-

ñadas, chorro de agua a presión, peligro de

quemaduras por las piezas calientes de la

instalación. Si se realizan trabajos en la

instalación abierta, se debe actuar con cui-

dado y tener en cuenta todas las indicacio-

nes de seguridad.

Las siguientes piezas probablemente es-

tán probablemente calientes a más de

50ºC:

–

Tubo y orificio de escape (sólo HDS-C

7/11, HDS-C 9/15)

–

Quemador y calentador de circulación

(sólo HDS-C 7/11, HDS-C 9/15)

–

Cabezal de cilindro de la bomba de alta

presión

–

Manguera de alta presión

Mantenimiento y cuidado

Visión de conjunto

Indicaciones de mantenimiento

¿Quién puede realizar los trabajos de

mantenimiento?

contrato de mantenimiento

67 ES

-

9

Plan de mantenimiento

Cuándo

Operación

Ejecución

Respon-

sable

A diario

Examen visual de las mangue-

ras de alta presión

Comprobar si las mangueras de alta presión han sufrido daños como

daños por abrasión, examinar el tejido de la manguera, si se ha retor-

cido, y si la goma es porosa o está agrietada. Cambiar las mangueras

de alta presión que estén dañadas.

Propieta-

rio-usuario

Comprobar las placas indicado-

ras en el lugar de lavado

Comprobar si el usuario las ve y puede leer.

Propieta-

rio-usuario

Comprobar la hermetización de

la instalación

Comprobar la hermetización de las bombas y el sistema de tuberías. Avi-

sar al servicio técnico si hay aceite debajo de la bomba a presión, si du-

rante el uso de la bomba gotean más de 3 gotas de agua por minuto.

Propieta-

rio-usuario

Comprobar el nivel del recipien-

te para detergente

Comprobar el nivel y rellenar si es necesario.

Propieta-

rio-usuario

Vaciar el recipiente de monedas Abrir la puerta de la instalación y vaciar el recipiente de monedas.

Propieta-

rio-usuario

Sólo HDS-C 7/11, HDS-C 9/15:

Verifique el nivel de llenado del

recipiente de material combusti-

ble

Comprobar el nivel y rellenar si es necesario.

Propieta-

rio-usuario

Diariamente

si hay hela-

das

Comprobar los dispositivos de

protección antiheladas

¿Se encuentra en funcionamiento el termoventilador?

Propieta-

rio-usuario

Tras 40 ho-

ras de servi-

cio o

semanal-

mente

Compruebe el nivel de aceite de

la bomba de alta presión

El nivel de aceite tiene que estar entre las marcas MIN y MAX, de lo

contrario rellenar el aceite.

Propieta-

rio-usuario

Comprobar el estado del aceite

Si el aceite tiene un aspecto lechoso, contiene agua. Informar al ser-

vicio técnico.

Propieta-

rio-usuario

Comprobar el nivel de líquido

descalcificador

Comprobar el nivel, si es necesario rellenar descalcificador RM 110.

Propieta-

rio-usuario

Tras 80 ho-

ras de servi-

cio o dos

veces a la se-

mana

Limpiar y cuidar la carcasa

Limpiar el exterior e interior de la carcasa en profundidad.

Conservar la carcasa de acero inoxidable con el producto de conser-

vación (Nº ref: 6.290-911.0).

Propieta-

rio-usuario

Después de

160 horas de

servicio o

mensual-

mente

Limpiar el filtro de detergente del

recipiente de detergente

Extraer el filtro y enjuagar en profundidad con agua caliente.

Propieta-

rio-usuario

Limpie el tamiz en el dispositivo

de seguridad contra el funciona-

miento en seco.

Véase trabajos de mantenimiento

Propieta-

rio-usuario

Lubricar las bisagras de la puer-

ta

Lubricar las bisagras con grasa (Nº ref: 6.288-072).

Propieta-

rio-usuario

Cerraduras de las puertas

Pulverizar la sustancia de limpieza (Nº ref: 6.288-116) en las cerradu-

ras.

Propieta-

rio-usuario

Tras 250 ho-

ras de servi-

cio o dos

veces al año

Comprobar el cabezal de bomba

Servicio de

atención al

cliente

Sólo HDS-C 7/11, HDS-C 9/15:

Reajustar los electrodos de en-

cendido o cambiar si es necesa-

rio

Servicio de

atención al

cliente

Después de

500 horas de

servicio, o

anualmente

Comprobar toda la bomba a alta

presión

Servicio de

atención al

cliente

Cambio de aceite de la bomba

de alta presión

Véase trabajos de mantenimiento

Propieta-

rio-usuario

Sólo HDS-C 7/11, HDS-C 9/15:

Deshollinar el serpentín de reca-

lentamiento, ajustar el quema-

dor

Servicio de

atención al

cliente

Sólo HDS-C 7/11, HDS-C 9/15:

Descalcificar el serpentín de re-

calentamiento

Véase trabajos de mantenimiento

Propietario

con ayuda

Sólo HDS-C 7/11, HDS-C 9/15:

Limpiar el recipiente de material

combustible

Véase trabajos de mantenimiento

Propieta-

rio-usuario

68 ES

     -

10 

Peligro

Peligro de quemaduras por aceite caliente

y piezas de la instalación caliente. Dejar

enfríar la bomba durante 15 minutos antes

de cambiar el aceite.

Nota

El aceite usado sólo se puede eliminar en

los punto de recogida previstos para ello.

Entregue el aceite usado allí. Ensuciar el

medioambiente con aceite usado es ilegal.

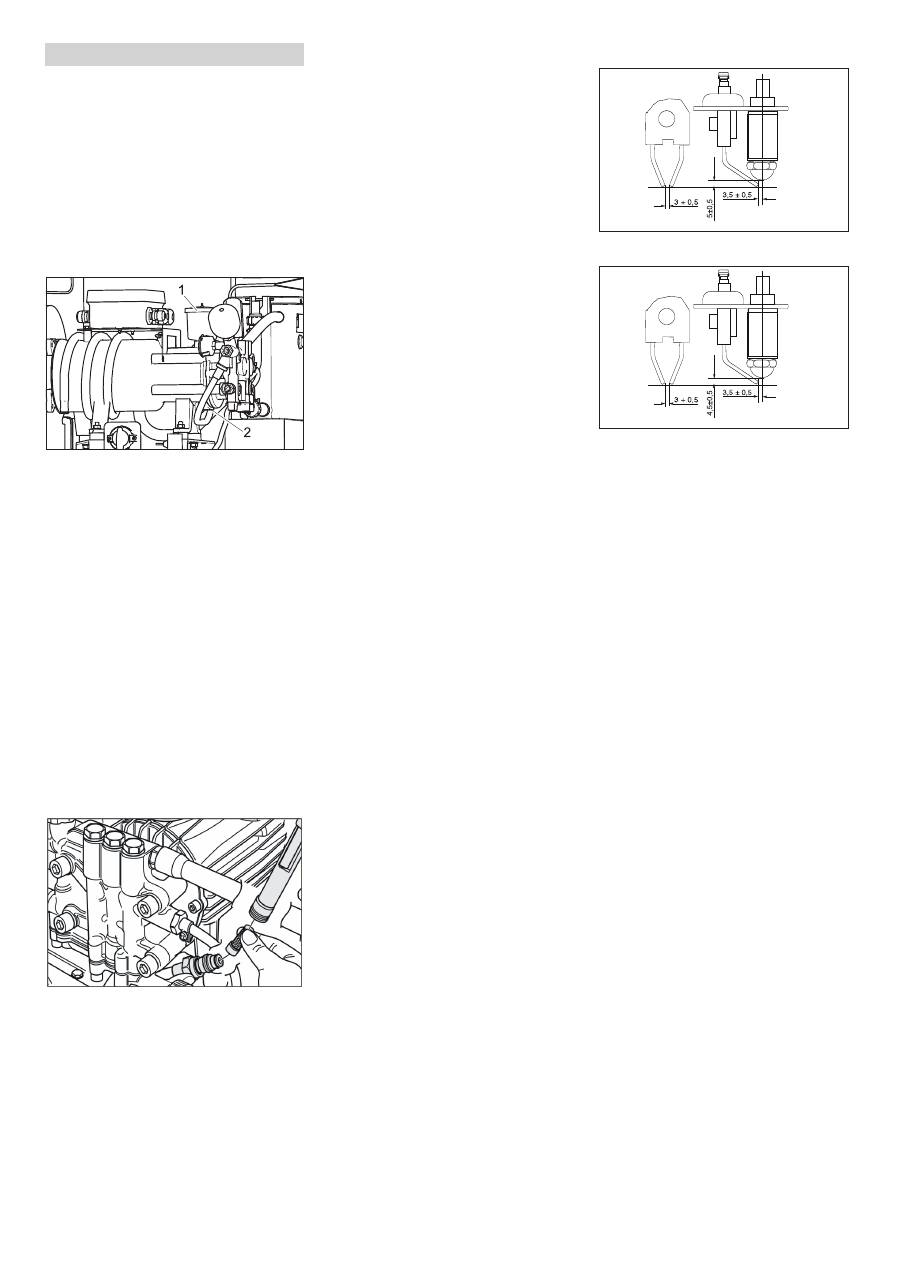

1 Tapa del recipiente de aceite

2 Tornillo purgador de aceite



Tener preparado un recipiente de reco-

gida para aceite usado.



Retire la tapa del depósito de aceite.



Desatornillar el tornillo de salida de

aceite y recoger el aceite.



HDS-C 7/11, HDS-C 9/15: Cambiar el

anillo en O 11x2 (Nº ref.: 6.362-458,0) y

atornillar el tornillo de salida de aceite.

HDS-C 8/15-E: Cambiar el revestimien-

to de cobre 14x18 (Nº ref. 7.362-005.0)

y girar el tornillo de salida de aceite.



Rellene el depósito de aceite lentamen-

te hasta alcanzar la marca "MAX":



Cerrar el recipiente con la tapa.



Llevar el aceite usado a los puntos de

recogida previstos para ello.



Afloje la tuerca de racor y quite la man-

guera.



Saque el tamiz.

Nota

En caso necesario gire el tornillo M8 unos

5 mm hacia adentro y saque así el tamiz.



Limpie el tamiz en agua.



Meta el tamiz.



Coloque la manguera.



Apriete bien la tuerca de racor.

Si deja de funcionar el dispositivo descalci-

ficador (opcional) durante un largo período

sin que se note, se formarán sedimentos

de cal. Los sedimentos de cal en la instala-

ción pueden provocar:

–

grandes resistencias en las tuberías,

–

transmisión reducida de calor en el

intercambiador de calor,

–

Las piezas calcificadas dejan de funcio-

nar.

Para descalcificar sólo se pueden utilizar

productos aprobados (ácidos descalcifica-

dores con sello de autorización) para prote-

ger el medioambiente. La instalación de

alta presión debe ser descalcificada con

productos descalcificadores de Kärcher.



Peligro

Sólo las personas que estén formadas por

Kärcher pueden descalcificar esta instala-

ción. Peligro de explosión por gases com-

bustibles No fumar mientras se

descalcifique y procurar que haya siempre

suficiente ventilación. Peligro de caustica-

ción por ácido. Usar gafas y guantes de se-

guridad.



Desenroscar la pistola pulverizadora y

colocar la manguera en la alcantarilla

para que el agua pueda fluir libremente.



Colocar la tempera del agua caliente a

40 ºC.



Cerrar el abastecimiento de agua.



Iniciar el programa de lavado con agua

caliente, hasta que el recipiente del flo-

tador de agua fresca esté casi vacío.



Introducir 0,5 litros de disolvente de cal

en el recipiente del flotador de agua

fresca.



Tener abierto el agua hasta que este

recipiente esté lleno de nuevo.



Apagar brevemente la instalación y

después dejar que surta efecto el disol-

vente. Repetir este proceso cada 4...5

minutos hasta que el recipiente del flo-

tador esté casi vacío.



Abrir el agua y encender el programa

de lavado con agua caliente durante 5

minutos para enjuagar.



Conectar la pistola pulverizadora a la

manguera de agua a presión.

Precaución

Peligro de daños a la bomba de alta pre-

sión. No cambiar la tubería de salida y en-

trada de material combustible. De lo

contrario, la bomba de combustible irá en

seco y se estropeará.



Quitar las mangueras de combustible

de la bomba.



Sacar el recipiente de material combus-

tible de la instalación.



Enjuagar en profundidad el recipiente

de material combustible (dejar secar

bien).



Eliminar el material combustible de for-

ma respetuosa con el medioambiente.

El ajuste correcto de los electrodos de en-

cendido es importante para la función del

quemador. Las medidas de ajuste están re-

presentadas en la marca de arriba.

Trabajos de mantenimiento

Cambio de aceite

Limpiar el tamiz del seguro contra la fal-

ta de agua (sólo HDS-C 7/11, HDS-C 9/15)

Descalcificar el serpentín de recalenta-

miento (sólo HDS-C 7/11, HDS-C 9/15)

Limpiar el depósito de material combus-

tible (sólo HDS-C 7/11, HDS-C 9/15)

Ajuste de electrodos SB-HDS 7/11

Ajuste de electrodos SB-HDS 9/15

69 ES
