Karcher HDS-C 9-15 Steel: Ajustes

-

3

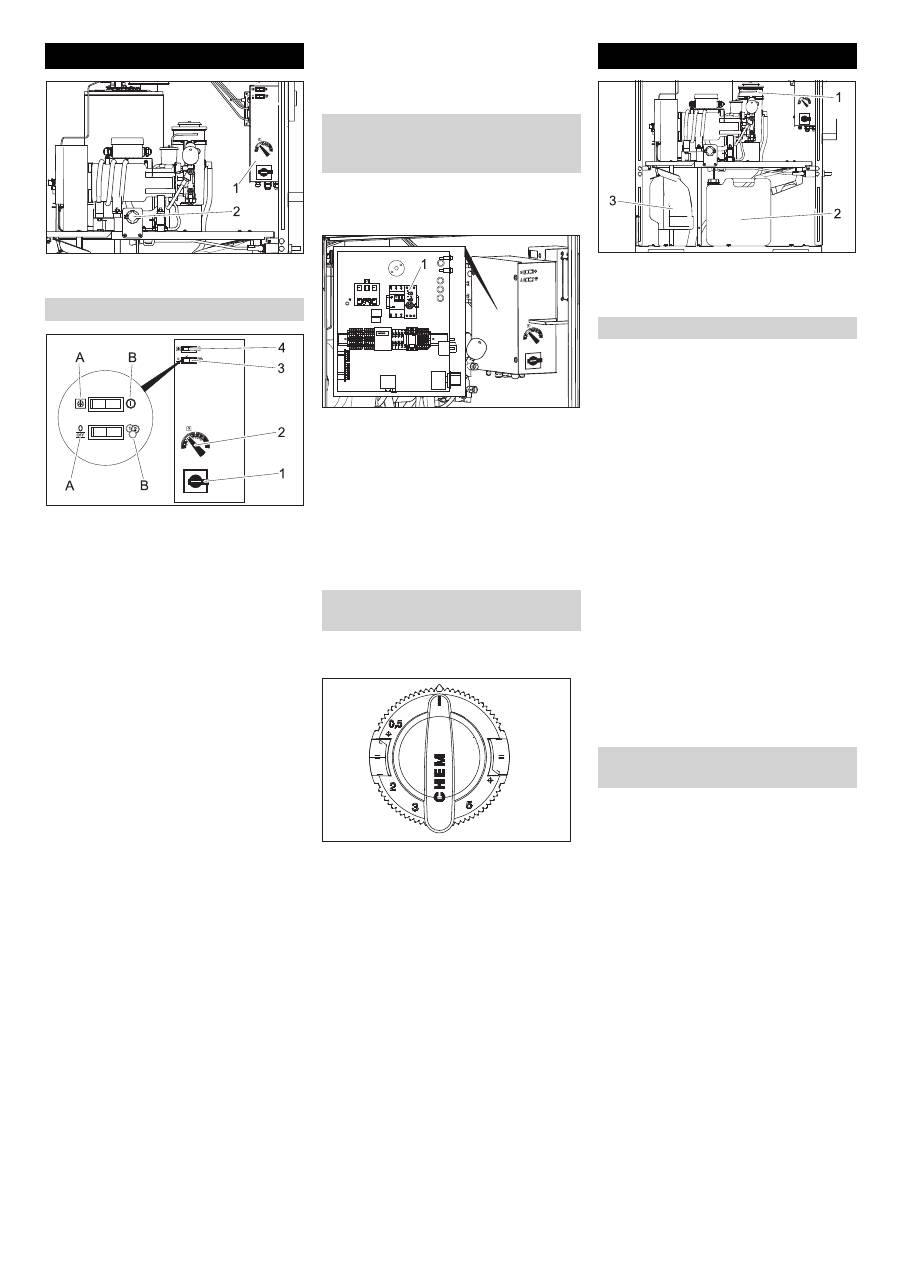

1 Armário de distribuição

2 Válvula de dosagem do detergente

1 Interruptor principal

2 Regulador de temperatura

3 Interruptor da operação permanente/

dispositivo de comprovação de moedas

4 Interruptor da protecção anticongelan-

te/ligado

–

Posição 0:

A instalação está desliga-

da. Protecção anticongelante está des-

ligada.

–

Posição 1:

a instalação está operacio-

nal.

A temperatura da água é ajustada no regu-

lador da temperatura.

–

30...50 °C para sujidade ligeira.

–

50...60 °C para limpeza de máquinas e

veículos motorizados.

A temperatura máxima permitida da água,

durante a operação SB (auto serviço), é de

60 °C. (consultar os dados técnicos sobre

a temperatura máxima possível da água.)

A

Posição de operação permanente:

instalação funciona apenas sem com-

provador de moedas.

B

Posição do comprovador de moe-

das:

instalação só funciona se forem

inseridas moedas.

A

Posição de protecção anticongelan-

te:

instalação não está operacional,

protecção anticongelante está activa. A

lâmpada de controlo "Operacionalida-

de" não brilha.

B

Posição "ligado":

a instalação está

operacional. A lâmpada de controlo

"Operacionalidade" brilha.

Atenção

Os dispositivos de protecção anticongelan-

te funcionam apenas com o interruptor

principal na posição 1.

No relé temporizado é possível ajustar o

tempo por moeda inserida, entre 1 e 10 mi-

nutos.

1 Relé temporizado



Rodar o interruptor principal para a po-

sição "0".



Abrir a tampa do armário de distribui-

ção.



Ajustar o relé temporizado no tempo de

funcionamento desejado.



Colocar novamente a tampa do armário

de distribuição.

Com a válvula de dosagem é ajustada a

quantidade de detergente doseada.

É possível dosear entre 0 e 6% de deter-

gente. A escala na válvula de dosagem in-

dica um valor aproximado e não preciso. A

dosagem precisa depende da fluidez dos

detergentes utilizados e da temperatura

ambiente. Determinar valores exactos atra-

vés da medição da quantidade de deter-

gente aspirada. Proceder eventualmente a

reajustes sempre que se verificarem bai-

xas temperaturas.

1 RM 110

2

Detergente

3 Combustível



Perigo!

Perigo por substâncias nocivas à saúde.

Todos os detergentes da Kärcher são

acompanhados por avisos de segurança e

de utilização. Ler e respeitar os avisos an-

tes da aplicação. Utilizar o vestuário bem

como o equipamento de segurança men-

cionado.

Ter atenção aos avisos de segurança nos

detergentes.

Atenção

Se o recipiente dos detergentes estiver va-

zio, a bomba de alta pressão aspira ar e

pode ser danificada. Controlar o recipiente

do detergente em intervalos regulares. Os

filtros têm que situar-se no fundo do reci-

piente do produto de limpeza.



Abrir o recipiente do detergente.



Misturar o detergente com água segun-

do as indicações na embalagem.



Inserir detergente ou substituir o reci-

piente vazio por um cheio.



Fechar o recipiente do detergente.

No caso de um esvaziamento total do reci-

piente do detergente ou durante a primeira

colocação em funcionamento é necessário

efectuar a purga do ar no tubo de aspiração

do detergente:



Ajustar o programa de lavagem com

detergente (no interruptor selector de

programas).



Ajustar (rodar) a válvula de dosagem

do detergente para a dosagem máxi-

ma.



Iniciar a bomba de alta pressão através

da abertura da pistola pulverizadora

manual e aguardar até o tubo de aspi-

ração ficar isento de bolhas de ar.



Fechar a pistola pulverizadora manual.



Reajustar a válvula de dosagem no va-

lor inicial.

Ajustes

Ajustes no armário de distribuição

Interruptor principal

Regulador de temperatura

Interruptor da operação permanente/dis-

positivo de comprovação de moedas

Interruptor ligado/protecção anticonge-

lante

Ajustes no armário de distribuição

(apenas com comprovador de moe-

das ABS)

Ajustes na válvula de dosagem do

detergente

Encher produtos de consumo

Encher de detergente

Purgar o ar do tubo de aspiração do

detergente

78 PT
