Karcher B 80 W głowica rolkowa: Hoiulepanek Korrashoid ja tehnohooldus

     -

6

Ettevaatust

Vigastusoht! Ladustamisel jälgige seadme

kaalu.

Seda seadet tohib ladustada ainult siseruu-

mides.



Oht

Vigastusoht! Enne kõiki seadme juures

teostatavaid töid tuleb Intelligent Key ära

võtta ja laadija toitepistik välja tõmmata.



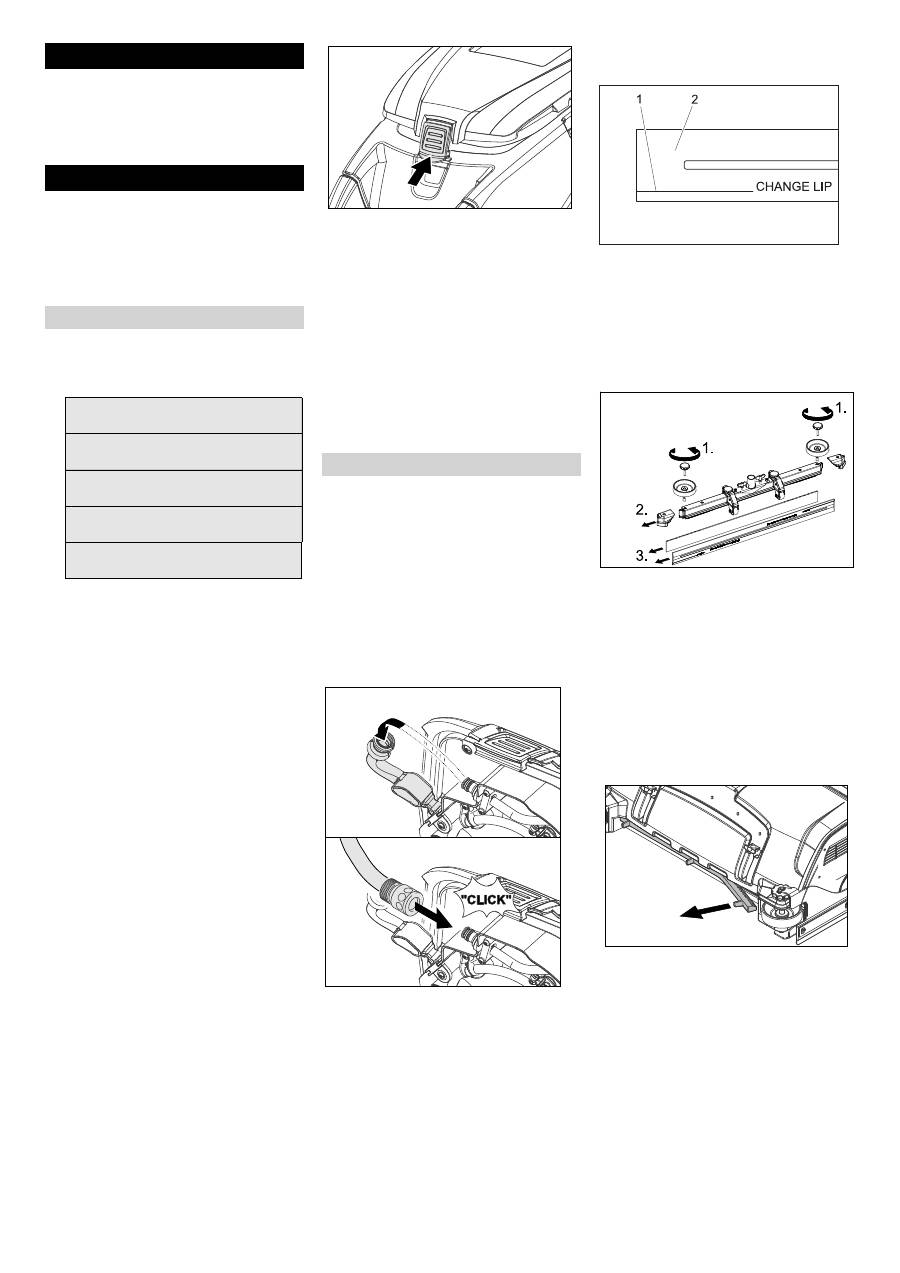

Laske must vesi ja ülejäänud puhas

vesi välja ja kõrvaldage.



Vastava näidu ilmudes tuleb hooldus-

töö läbi viia.



Vajutage Infonupule, näit lähtestatakse.

Etteantud ajavahemike järel kuvatakse

näit uuesti.

Ettevaatust

Vigastusoht. Ärge pritsige seadet veega

ega kasutage agressiivseid puhastusva-

hendeid.



Laske must vesi välja.



Loputage musta vee paaki puhta veega

või puhastage lisavarustusse kuuluva

musta vee paagi puhastussüsteemi

abil.



Võtke jämeda mustuse sõel musta vee

paagist välja ja puhastage seda.



Puhastage seadet niiske, pehmetoime-

lise puhastusvahendi lahuses niisuta-

tud lapiga.



Kontrollige ebemefiltrit, vajadusel pu-

hastage.



Ainult BR variant: võtke jämeda mustu-

se paak välja ja tühjendage.



Ainult BR variant: Veejaotusrenni pu-

hastamine (vt osa „Hooldustööd“).



Puhastage imihuuli ja puhastushuuli,

kontrollige kulumist ja vahetage vajadu-

sel välja.



Kontrollige harju kulumise osas, vaja-

dusel vahetage välja.



Vajutage musta vee paagi lukk sisse ja

sulgege musta vee paagi kate nii, et

jääks väike pragu kuivamiseks.



Kontrollide akupooluste oksüdeerumist,

vajadusel puhastage. Jälgige ühendus-

kaablite kinniolekut.



Puhastage tihendeid musta vee paagi

ja kaane vahel ning kontrollige tihedust,

vajadusel vahetage välja.



Mitte-hooldusvabade akude puhul kont-

rollige elementide happetihedust.



Puhastage harjatunnelit (ainult variant BR).



Laske ettenähtud ülevaatused läbi viia

klienditeenindusel.



Võtke musta vee väljalaskevoolik hoidi-

kust välja ja langetage sobiva kogumi-

sanuma kohal alla.



Avage doseerimisseadise kaas.



Avage musta vee paagi kaas.



Tõmmake painduv lukk loputussüstee-

milt ära.



Ühendage veevoolik loputussüsteemi-

ga.



Pange musta vee paagi kaas kinni, kuni

see on vastu elastset lukku.



Avage vee pealevool ja peske musta

vee paaki u. 30 sekundit.

Loputamists võib vajadusel 2 - 3 korda

korrata.



Sulgege vee pealevool ja võtke voolik

jälle seadme küljest ära.

1 Kulumistähis

2 Imihuul

Imihuuled tuleb välja vahetada või ümber

pöörata, kui need on kulumismärgini kulu-

nud.



Imivarb maha võtta.



Tähtnupud välja kruvida.



Tõmmake plastmassist osad maha.



Tõmmake imihuuled maha.



Lükake kohale uued või ümberpööratud

imihuuled.



Lükake peale plastmassist osad.



Kruvige sisse tähtnupud ja keerake kin-

ni.



Tõmmake ära kummist liist ja puhasta-

ge renni lapiga. Pärast puhastamist su-

ruge kummist liist jälle peale.



Vabastage laagrikaane lukustus.



Suruge laagrikaant alla ja tõmmake

ära.



Tõmmake harjavaltsid välja.

Märkus

: Vahetage harjavalts välja, kui

harjased on veel 10 mm pikkused.

Hoiulepanek Korrashoid ja tehnohooldus

Hooldusplaan

Hooldusvälp

Imiotsak

puhastada

veefilter

puhastada

Imihuuled

kontrollida

Turbiini

Filtri puhastamine

Hari

puhastamine või vahetamine

Pärast iga kasutamist

Kord kuus

Kord aastas

Hooldustööd

Musta vee paagi pesemise süsteem (li-

savarustus)

Vahetage imihuuled välja või pöörake

need ümber

Veejaotusrenni puhastamine

Harjavaltside väljavahetamine

268 ET

-

7



Pange kohale uus harjavalts.



Kinnitage laagri kaas uuesti vastupidi-

ses järjekorras.



Korrake protsessi teisel küljel.



Suruge harjavaltsi pedaal üle takistuse

alla.



Tõmmake ketashari küljelt puhastus-

pea alt välja.



Hoidke uut ketasharja puhastuspea all,

suruge üles ja laske asendisse fiksee-

ruda.



Lükake seadet u. 2 m ette, et juhtrullid

oleksid suunatud taha.

1 Vedruelement

2 Kinnitustihvt

3 Klemmikasti kate

4 Kinnitustihvti riiv

5 Ekstsenterhoob



Võtke ära klemmikasti kate.



Pange puhastusnupp seadme ette kes-

kele.



Ühendage puhastuspea toitekaabel

seadmega.



Paigaldage klemmikasti kate.



Ühendage puhastuspea voolikuühen-

dus masina voolikuga.

1 Vedruelement

2 Tõukesang



Lükake tõukesang puhastuspeal ole-

vasse pessa.



Lükake vedruelemendid alla ja laske

asendisse fikseeruda.

1 Ekstsenterhoob

2 Kinnitustihvt



Avage tõstehooval oleva liigutatava kin-

nituskoha ekstsenterhoob.



Viige seadme tõstehoob taha

 (ainult

halli Intelligent Key olemasolul), sel-

leks:

Keerake infonuppu kuni menüüni „Kä-

sitsi juhtimine“, seejärel vajutage.

Keerake infonuppu ja valige menüü

„Harjapea“.

Vajutage infonupule - tõstehoob langeb

alla, peatamiseks vajutage veelkord in-

fonupule.



Suruge puhastuspea täiesti vastu tõu-

kesanga.

Märkus

: mida väiksem on puhastuspea

lõtk pärast kinnitamist, seda väiksem on

puhastamisel vibratsioon.



Nihutage kinnituskohta, torgake kinni-

tustihvt kohale ja laske fikseeruda.



Sulgege ekstsenter-hoob uuesti.



Valige menüüst paigaldatud puhas-

tuspea

 (R või D), (ainult halli Intelligent

Key olemasolul).

Mahamonteerimine toimub paigaldamisele

vastupidises järjekorras.

Ettevaatust

Puhastuspead maha monteerides võib ma-

sina asend muutuda ebastabiilseks, jälgi-

ge, et asend oleks stabiilne.

Vajadusel toestage tagant ja kaitske nii üm-

berminekuohu vastu.

Akusid käideldes järgige kindlasti järgmisi

hoiatusi:



Oht

Plahvatusoht. Ärge asetage akule, s.t.

klemmidele ja elementide ühendajale, töö-

riistu ega muid sarnaseid esemeid.

Vigastusoht. Haavad ei tohi kunagi kokku

puutuda pliiga. Pärast aku juures töötamist

puhastage alati käsi.

** seade vajab 4 akut

1)

Täielik komplekt (24 V/240 Ah), sh ühen-

duskaabel, tell-nr 4.035-393.0

2)

Täielik komplekt (24 V/180 Ah), sh ühen-

duskaabel, tell-nr 4.035-387.0

3)

Täielik komplekt (24 V/170 Ah), sh ühen-

duskaabel, tell-nr 4.035-388.0

4)

Täielik komplekt (24 V/180 Ah), sh ühen-

duskaabel, tell-nr 4.035-440.0

Ketasharja vahetamine

Puhastuspea paigaldamine

Puhastusnupu mahamonteerimine

Akud

Järgige akul, kasutusjuhendis ja

sõiduki kasutusjuhendis olevaid

märkusi

Kandke kaitseprille

Jälgige, et lapsed ei puutuks kokku

akude happega

Plahvatusoht

Tuli, sädemed, lahtine tuli ja suit-

setamine on keelatud

Happepõletuse oht

Esmaabi

Hoiatus

Utiliseerimine

Ärge visake akut prügikonteineris-

se

Soovitatakse akusid B 80

Tellimisnr.

Kirjeldus

6.654-119.0

 1)

240 Ah - hooldusva-

ba

6 V**

6.654-124.0

 2)

180 Ah - hooldusva-

ba

6 V**

6.654-242.0

 3)

170 Ah - hooldusva-

ba

6 V**

6.654-086.0

 4)

180 Ah - vähest hool-

dust vajav

6 V**
