Karcher B 80 W głowica rolkowa: Elementos de comando e de funcionamento

     -

2

1 Travão de imobilização

2 Manípulo rotativo para inclinar a barra

de aspiração

3 Ajuste em altura da barra de aspiração

4 Porcas de orelhas para fixar a barra de

aspiração

5 Tubo flexível de aspiração

6 Barra de aspiração.*

7 Cabo de conexão para o carregador de

baterias

8 Depósito para cabo de ligação à rede

9 alavanca de marcha

10 Painel de comando

11 Área de armazenamento para o con-

junto de limpeza "Homebase Box"

12 Tampa do depósito de água suja

13 Calha de imobilização para Homebase

14 Punho com cavidade

15 Cabeça de limpeza (figura simbólica) *

Cilindros das escovas (variante BR),

Escovas de disco (variante BD) *

16 Contentor para lixo grosso (só BR)

17 Fusível de polarização da bateria

18 Bateria *

19 Sistema automático de enchimento do

depósito de água limpa (opção)

20 Indicação do nível de água limpa

21 Tanque de água fresca

22 Fecho do depósito de água limpa com

filtro

23 Suporte de acessórios Homebase *

24 Filtro para sujidade grossa

25 Mangueira de descarga da água suja

com o dispositivo de dosagem

26 Alavanca de avanço

27 Bloqueio do depósito de água suja

28 Fecho flexível do sistema de lavagem

(opção)

29 Sistema de lavagem do depósito de

água suja (opção)

30 Flutuador

31 filtro de fiocos

32 depósito de água suja

33 Tubo de aspiração do detergente de

limpeza (apenas na variante DOSE)

34 Garrafa do detergente de limpeza (ape-

nas na variante DOSE)

35 Abertura de enchimento do depósito de

água limpa

* não faz parte do equipamento original

–

Os elementos de comando para o pro-

cesso de limpeza são amarelos.

–

Os elementos de comando para a ma-

nutenção e o serviço são cinza claros.

1 Botão rotativo da velocidade de marcha

2 Intelligent Key

amarelo - operador

cinzento - encarregado

3 Display

4 Interruptor selector de programas

5 Botão Info

6 Botão de regulação da quantidade de

água

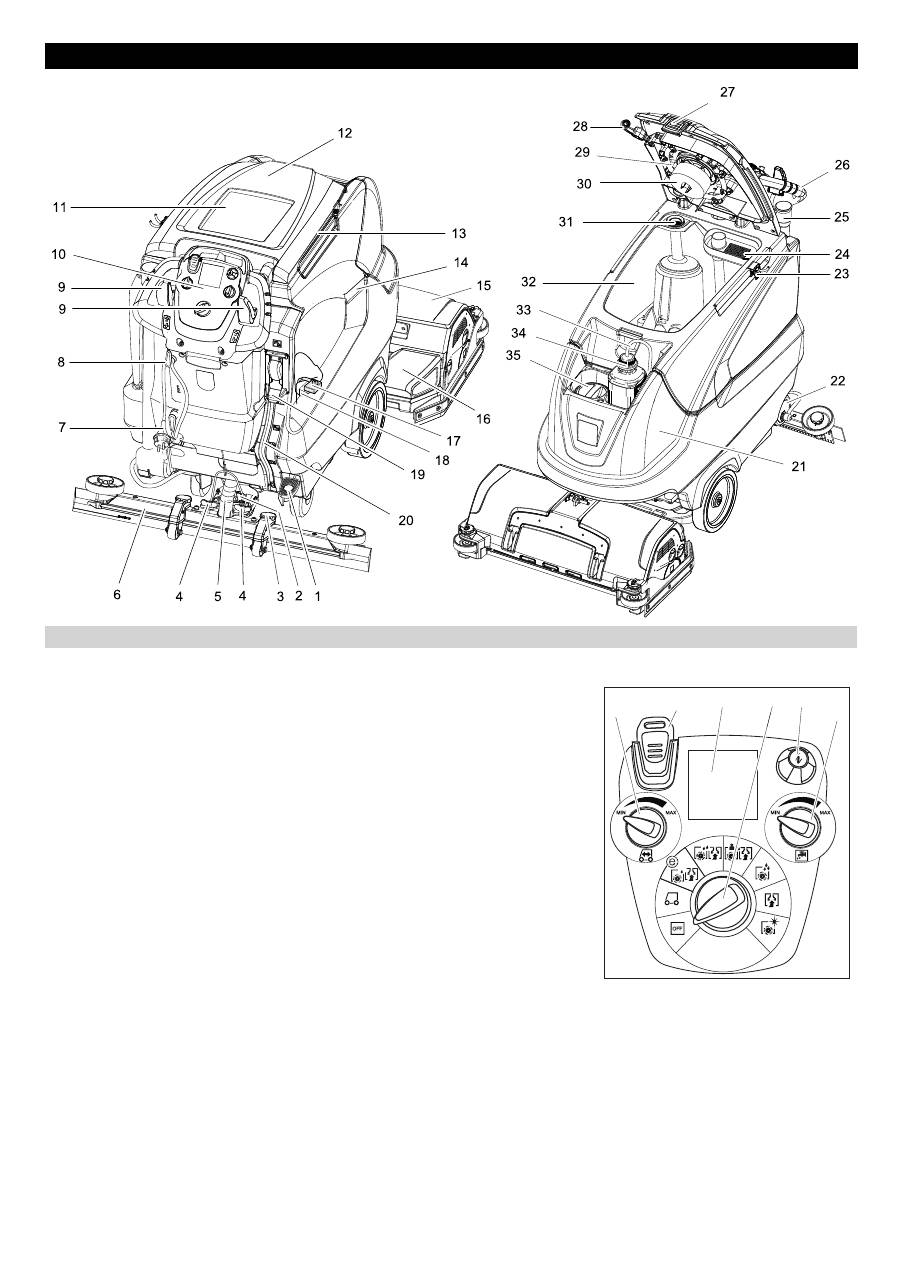

Elementos de comando e de funcionamento

Figura da varredora-aspiradora

Identificação da cor

Painel de comando

1

2

3

4

5

6

73 PT
