13

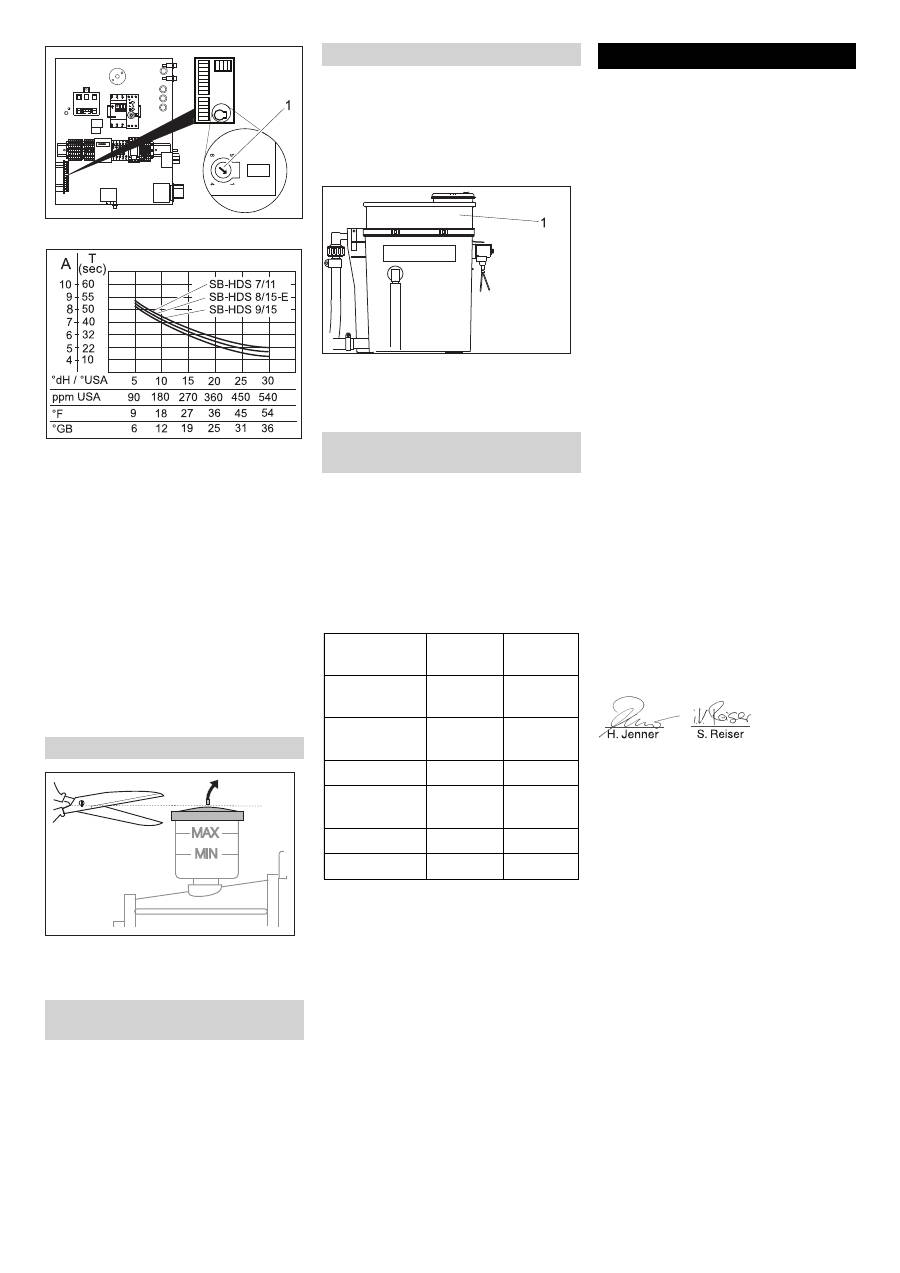

1 Drehpotentiometer



Örtliche Wasserhärte im Diagramm

aufsuchen.



Linie senkrecht nach oben ziehen bis

die Kurve für die entsprechende Anlage

erreicht ist.



Vom Schnittpunkt aus waagrechte Linie

nach links ziehen und Einstellwert (A)

ablesen.



Drehpotentiometer im Schaltschrank

auf abgelesenen Wert (A) einstellen.

Beispiel: Für eine Wasserhärte von 18 °dH

Skalenwert für das HDS-C 9/15 Stellung

5,5 am Drehpotentiometer einstellen. Dar-

aus ergibt sich eine Pausenzeit von 27 Se-

kunden, d. h. alle 27 Sekunden öffnet kurz

das Magnetvenitl.



Schaltschrank schließen.



Ölstand muss sich zwischen MIN und

MAX befinden.



Spitze des Ölbehälters abschneiden.

Es ist vorgesehen, den Reinigungsmittel-

behälter ohne Deckel zu verwenden. Der

Behälter kann dann beim Transport mit

dem mitgelieferten Deckel verschlossen

werden.

Soll der Behälter während des Betriebs

verschlossen sein, muss im Deckel eine

Bohrung mit Durchmesser 25 mm ange-

bracht werden.



Reinigungsmittelbehälter öffnen und

Reinigungsmittel einfüllen.



Nur HDS-C 7/11, HDS-C 9/15: Brenn-

stoffbehälter öffnen und Brennstoff ein-

füllen.

1 Dosierbehälter



Deckel des Dosierbehälters abnehmen

und RM 110 einfüllen.



Deckel wieder verschließen.



Hauptschalter auf „1“ drehen.



Waschprogramm 3 wählen.



Schalter Dauerbetrieb/Münzprüfer auf

Dauerbetrieb stellen.



Brennereinstellung überprüfen. Wei-

chen die gemessenen Werte von den

unten stehenden Angaben ab, Brenne-

reinstellung korrigieren.

Hinweis

Nach abgeschlossener Überprüfung An-

lagentür schließen und Brennerfunktion bei

komplett geschlossener Anlage prüfen.

Geht der Brenner wegen Luftmangel aus,

können folgende Maßnahmen getroffen

werden:



Verschlussstopfen im Boden der Anla-

ge entfernen.



Dichtung an den Türseiten teilweise

entfernen. Dazu Dichtung von unten

beginnend um 20 bis 30 cm kürzen.



Schalter Dauerbetrieb/Münzprüfer auf

Münzprüfer stellen (nur bei ABS Münz-

prüfer).

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EG-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2011/05/01

Ölstand kontrollieren

Reinigungsmittelbehälter vorberei-

ten

Betriebsstoffe einfüllen

Enthärterflüssigkeit einfüllen

Erstinbetriebnahme HDS-C 7/11,

HDS-C 9/15

HDS-C 7/

11

HDS-C 9/

15

Brennstoff-

druck, ca.

1,1 MPa

(11 bar)

1,1 MPa

(11 bar)

Gebläsedruck,

ca.

2,5 hPa

(2,5 mbar)

4,0 hPa

(4,0 mbar)

CO

2

10...11%

10...11%

Abgastempe-

ratur

160...180

°C

180...200

°C

Abgasverlust

max. 9%

max. 9%

Rußzahl

max. 1

max. 1

EG-Konformitätserklärung

Produkt:

Hochdruckreiniger

Typ:

1.319-xxx

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Angewandte harmonisierte Normen

EN 60335–1

EN 60335–2–79

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 61000–3–11: 2000

EN 61000–3–12: 2005

EN 62233: 2008

Angewandtes Konformitätsbewer-

tungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

HDS-C 7/11

Gemessen:

70

Garantiert:

71

HDS-C 8/15

Gemessen:

70

Garantiert:

71

HDS-C 9/15

Gemessen:

87

Garantiert:

88

CEO

Head of Approbation
