De verwarmingseenheid van het apparaat is een stookinrich-

ting. Bij de installatie dient men zich aan de ter plaatse gel-

dende normen te houden.

–

Gebruik uitsluitend goedgekeurde schoorstenen/rookafvoer-

leidingen.



Gevaar

Kans op brandwonden! Dat symbool moet aangebracht worden

op elke ontneemplaats.

Bij de opstelling van een stookolietank in de opstellingsruimte

van het apparaat moeten de voorschriften inzake opslag van

brandbare vloeistoffen in acht genomen worden (te verkrijgen bij

Carl Heymanns Verlag, Keulen, www.heymanns.com).

Bij het leggen van de brandstofleidingen moet onderstaand dia-

gram in acht genomen worden.

Er moet een dubbel systeem, voor- en terugloop, voorzien wor-

den.

–

Max. voordruk stookolie: 0,05 MPa (0,5 bar)

–

Max. onderdruk tussen stookoliefilter en pomp: 0,04 MPa (0,4

bar)

Zuigbuislengte in m

Aanzuighoogte in m

Mogelijke zuigbuislengte bij buizen met NW 8

–

Elk apparaat moet op een eigen schoorsteen worden aange-

sloten.

–

De rookgasleiding moet volgens de plaatselijke voorschriften

en in overleg met de verantwoordelijke meester schoorsteen-

veger worden uitgevoerd.

Wij raden aan een trekonderbreker in te bouwen tussen de instal-

latie en de haard.

Waarschuwing

Om de voorgeschreven verbrandingswaarde te bereiken moet de

bij de technische gegevens vermelde schoorsteentrek worden

aangehouden.

–

Voor de montage moet worden gecontroleerd of de wand wel

voldoende draagkracht heeft. Het meegeleverde bevesti-

gingsmateriaal is geschikt voor beton. Voor holle bouwsteen,

bakstenen en gasbetonwanden moeten geschikte pluggen

en schroeven worden gebruikt, bijv. injectieankers (boorteke-

ning zie maatblad).

–

Afbeelding 3 - Pos. 19 en 23

Het apparaat mag niet star met het waterleiding- of het hoge-

drukbuizennet worden verbonden. De verbindingsslangen

dienen absoluut te worden aangebracht.

–

Afbeelding 3 - A

Tussen het waterleidingnet en de verbindingsslang moet een

afsluitkraan worden aangebracht.

Bij de montage van de hogedrukleidingen dient men zich aan de

betreffende nationale voorschriften van de wetgever te houden.

–

De drukafname in de buisleiding moet onder 1,5 MPa liggen.

–

Als de buisleiding klaar is, moet deze met 28 MPa worden ge-

test.

–

De isolatie van de buisleiding moet bestand zijn tegen tempe-

raturen tot 155 °C.

Afbeelding 3 - pos. 20

De tanks moeten zo worden opgesteld dat het laagste peil van

het reinigingsmiddel niet meer dan 1,5 m onder de bodem van

het apparaat ligt en het hoogste peil niet boven de bodem van het

apparaat ligt.

Afbeelding 3 - B en Pos. 19



Sluit de watertoevoer met een geschikte waterslang aan het

waterleidingnet aan.

–

De capaciteit van de watertoevoer moet ten minste 1300 l/h

bij ten minste 0,1 MPa bedragen.

–

De watertemperatuur moet onder 30 °C liggen.

Voorzichtig

De maximaal toegelaten netimpedantie aan het elektrische aan-

sluitpunt (zie Technische gegevens) mag niet overschreden wor-

den. In geval van onduidelijkheden in verband met de

netimpedantie aan uw aansluitpunt neemt u best contact op met

uw electriciteitsmaatschappij.

Instructie:

Inschakelprocessen veroorzaken een kortstondige

spanningsval. Bij ongunstige netomstandigheden kunnen andere

apparaten beïnvloed worden.

–

Aansluitwaarden zie Technische gegevens en typeplaatje.

–

De elektrische aansluiting moet uitgevoerd worden door een

electricien en moet voldoen aan IEC 60364-1.

–

Stroomvoerende onderdelen, kabels en apparaten in het

werkgebied moeten in goede staat en spuitwaterdicht zijn.

We adviseren wandcontactdozen met voorgeschakelde lek-

stroom-veiligheidsschakelaar (maximaal 30 mA nominale active-

rings-stroomsterkte) te gebruiken, ter vermijding van elektrische

ongelukken.

Installatievoorschriften

Alleen voor bevoegd en deskundig personeel!

Algemeen

Bij werktemperaturen

boven 100 °C, hoge-

druksproeier vervan-

gen door

stoomsproeier.

Stookolietank

Brandstofleidingen

Rookgasbuis

!

Wand montage

Montage van de hogedrukleidingen

Reinigingsmiddeltanks plaatsen

Watertoevoer

Elektrische aansluiting



Elektrische aansluiting tot stand brengen.

Teneinde de stationaire hogedrukreiniger uit te kunnen schake-

len dient men een afsluitbare hoofdschakelaar (afbeelding 3 -

pos. 6) op een ongevaarlijke plaats en goed toegankelijk aan te

brengen.

De contactopeningsbreedte van de hoofdschakelaar moet mini-

mum 3 mm bedragen.



Cekon-stekker monteren op de aansluitkabel van het appa-

raat.



Cekon-stekker in de cotactdoos steken.

Voor het uitschakelen van de stationaire hogedrukreiniger moet

de Cekon-stekker makkelijk toegankelijk zijn voor de netschei-

ding.



Knip voor het eerste gebruik de punt van het deksel van de

olietank op de waterpomp af.



Gevaar

Explosiegevaar! Uitsluitend diesel of lichte stookolie vullen. On-

geschikte brandstoffen, zoals bijvoorbeeld benzine, mogen niet

gebruikt worden.



Brandstoftank vullen.

Voorzichtig

Werken met heet water zonder brandstof leidt tot beschadigingen

aan de brandstofpomp. Zorg voor het werken met heet water dat

de brandstoftoevoer voorhanden is.

Afbeelding 3 - pos. 14



Hogedrukslang met handpuitpistool en straalpijp verbinden

en op de hogedrukuitgang van het apparaat of op het hoge-

drukbuisleidingsysteem aansluiten.



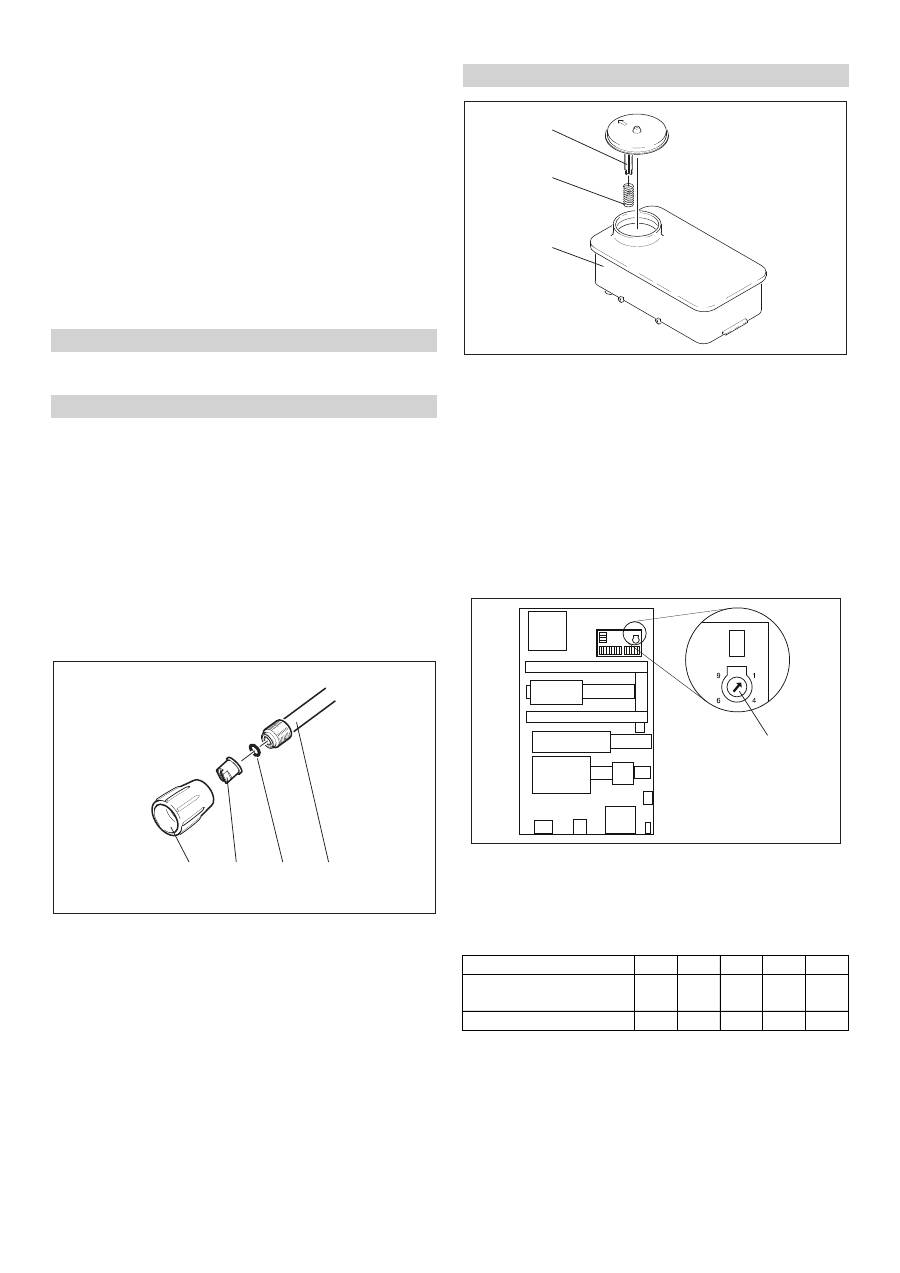

Sproeiermond (b) met wartelmoer (a) aan de straalpijp (d) be-

vestigen. Let erop dat de afdichtingsring (c) schoon in de

groef ligt.



Veer (c) van de dekselsteun (b) van het onthardingsmiddelre-

servoir (a) verwijderen.



Reservoir bijvullen met Kärcher-onthardingsvloeistof RM 110

(2.780-001).



Gevaar

Gevaarlijke elektrische spanning! Instelling mag alleen door een

elektrotechnicus worden uitgevoerd.



Plaatselijke waterhardheid vaststellen:

–

via het plaatselijke waterleidingbedrijf,

–

met een testapparaat voor de waterhardheid (bestelnr. 6.768-

004).



Haal de kap van het apparaat.



Open de schakelkast bij het bedieningspaneel.



Draaipotentiometer (a) instellen op de waterhardheid. De juis-

te instelling vindt u in de tabel.

Bijvoorbeeld:

Stel voor een waterhardheid van 15 °dH scalawaarde 6 op de

draaipotentiometer in. Hieruit volgt een pauzetijd van 31 secon-

den, d.w. z. alle 31 seconden gaat de magneetklep even open.

Vast geïnstalleerde elektrische aansluiting

Elektrische aansluiting met stekker / contactdoos

Eerste ingebruikneming

Maatregelen voor de inbedrijfname

Bescherming voor verkalking

Waterhardheid (°dH)

Schaal op de draaipotentio-

meter

4,5

Pauzetijd (seconden)

De standby-tijd wordt op de grotere printplaat aan de linker zij-

wand van de elektrische kast ingesteld.

De standby-tijd is vanuit de fabriek ingesteld op een minimale tijd

van 2 minuten en kan tot een maximale tijd van 8 minuten worden

verlengd.

De stand-by-tijd veranderen

8 7 6 5 4 3 2 1

min.

max.

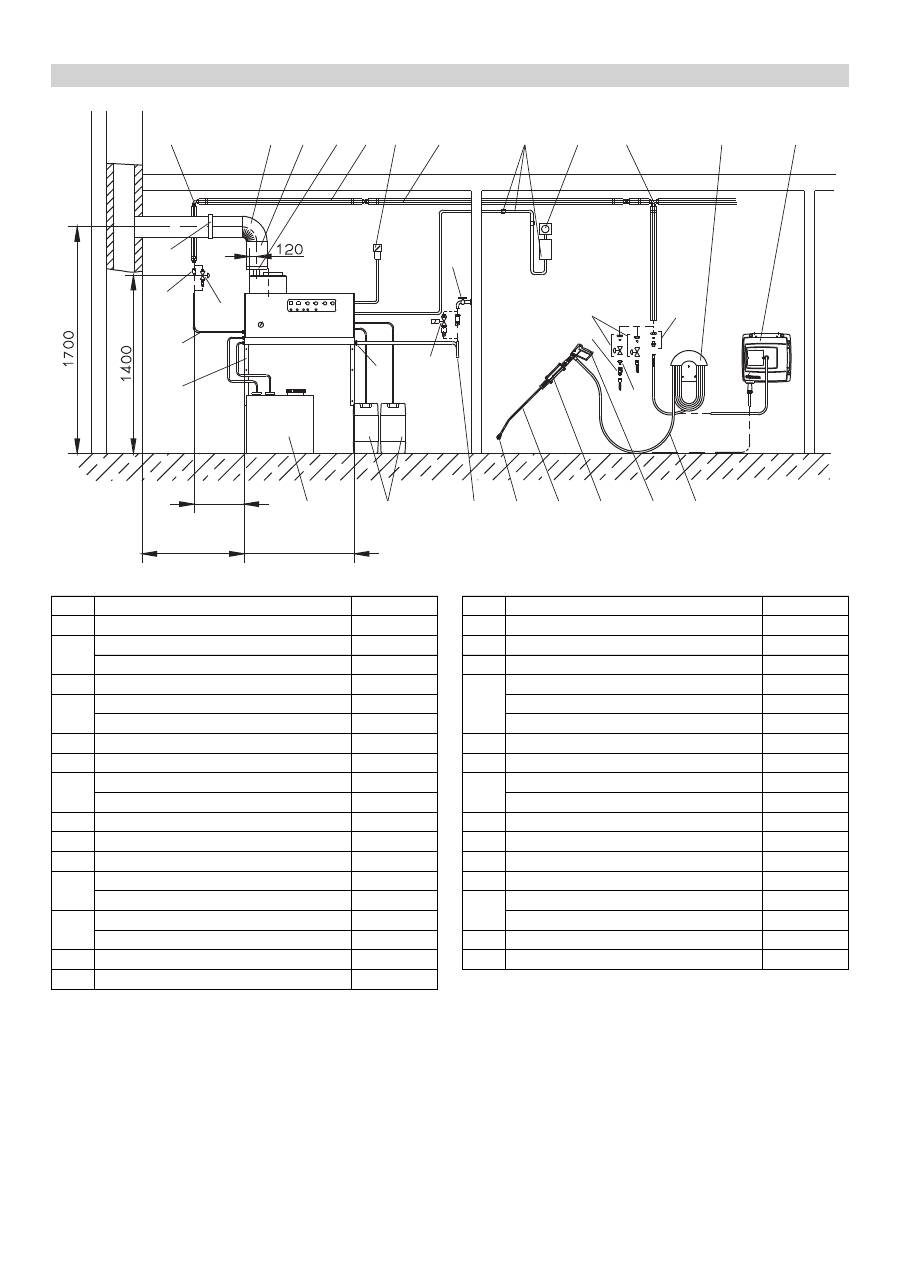

Afbeelding 3

Installatiemateriaal

1 2 3 4 5 6 7 8 9 10 12 13

21 20 19 18 17 16 15 14

11b 11a

11d

11c

B 19a

11a

11b

1060 (1124)

~1050

600

Nr.

Installatiemateriaal

Bestelnr.

Kniekoppeling

6.386-356

Elleboog rookgasbuis 90°

7.234-605

Elleboog rookgasbuis 45°

7.234-604

Rookgasbuis

7.234-603

Trekonderbreker rookgasbuis HDS 9/14-4 4.656-080

Trekonderbreker rookgasbuis HDS 12/14-4 4.656-079

Warmte-isolatie

6.286-114

Hoofdschakelaar

6.631-455

Buisleidingenset, staal verzinkt

2.420-004

Buisleidingenset, roestvrij staal

2.420-006

Set onderdelen afstandsbediening

2.744-008

Onderdelenset NOT-AUS schakelaar

2.744-002

T-schroefverbinding

6.386-269

11a

Aansluitmof, messing

2.638-180

Aansluitmof, roestvrij staal

2.638-181

11b

Afsluitkraan NW 8, verzinkt staal

4.580-144

Afsluitkraan NW 8, roestvrij staal

4.580-163

11c

Vast snelkoppelingsonderdeel

6.463-025

11d

Los snelkoppelingsonderdeel

6.463-023

Nr.

Installatiemateriaal

Bestelnr.

Slanghouder

2.042-001

Slangtrommel

2.637-238

Hogedrukslang 10 m

6.388-083

Handspuitpistool Easypress

4.775-463

Draairegelaar HDS 9/14-4

4.775-470

Draairegelaar HDS 12/14-4

4.775-471

Straalpijphouder

2.042-002

Staalbuis

4.760-550

Sproeiermond HDS 9/14-4

2.883-402

Sproeiermond HDS 12/14-4

2.883-406

Waterslang

4.440-282

19a

Magneetklep watertoevoer

4.743-011

Reinigingsmiddeltank 60 l

5.070-078

Stookolietank 600 l

6.392-050

Onderdelenset wandconsole

2.053-005

Onderdelenset bodemframe

2.210-008

Hogedrukslang

6.389-028

Slangklem

6.373-374

Hierbij verklaren wij dat de hierna vermelde machine door haar

ontwerp en bouwwijze en in de door ons in de handel gebrachte

uitvoering voldoet aan de betreffende fundamentele veiligheids-

en gezondheidseisen, zoals vermeld in de desbetreffende EG-

richtlijnen. Deze verklaring verliest haar geldigheid wanneer zon-

der overleg met ons veranderingen aan de machine worden aan-

gebracht.

5.957-054

De ondergetekenden handelen in opdracht en met volmacht van

de bedrijfsleiding.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2014/02/01

In ieder land zijn de door ons bevoegde verkoopkantoor uitgege-

ven garantiebepalingen van toepassing. Eventuele storingen aan

het apparaat worden binnen de garantieperiode gratis verholpen,

voorzover deze veroorzaakt worden door een materiaal- of fabri-

cagefout.

EG-conformiteitsverklaring

Product:

Hogedrukreiniger met

stoomfunctie

Type:

1.698-xxx

Type:

1.699-xxx

Van toepassing zijnde EG-richtlijnen

97/23/EG

2006/42/EG (+2009/127/EG)

2004/108//EG

Categorie van de component

Gelijkvormigheidsprocedure

Module H

Heetwaterslang

Gelijkvormigheidsbeoordeling module H

Veiligheidsventiel

Gelijkvormigheidsbeoordeling Art. 3 Al. 3

Besturingsblok

Gelijkvormigheidsbeoordeling module H

Diverse buisleidingen

Gelijkvormigheidsbeoordeling Art. 3 Al. 3

Toegepaste geharmoniseerde normen

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

HDS 12/14:

EN 61000–3–3: 2008

HDS 9/14:

EN 61000–3–11: 2000

Toegepaste specificaties:

AD 2000 als aanvulling

TRD 801 als aanvulling

Naam van de benoemde instantie:

voor 97/23/EG

TÜV Rheinland Industrie Service GmbH

Am Grauen Stein

51105 Köln

Identificatienr. 0035

CEO

Head of Approbation

Garantie

Klantenservice

Soort installatie:

Fabrieksnr.:

In bedrijf genomen op:

Test uitgevoerd op:

Uitslag:

Handtekening

Test uitgevoerd op:

Uitslag:

Handtekening

Test uitgevoerd op:

Uitslag:

Handtekening

Test uitgevoerd op:

Uitslag:

Handtekening

Tip:

De aanbevelingen voor de proeftermijn conform de op het

moment geldende nationale eisen van het land waar het appa-

raat gebruikt wordt dienen in acht genomen te worden.

Periodieke controles

Controle uitgevoerd door:

Uitwendige controle

Inwendige controle

Stevigheidscontrole

Naam

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Naam

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Naam

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Naam

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Naam

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Naam

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Naam

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Naam

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Naam

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Naam

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Naam

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

Handtekening van de be-

voegde persoon / datum

100

Antes del primer uso de su aparato, lea este manual

original, actúe de acuerdo a sus indicaciones y guár-

delo para un uso posterior o para otro propietario posterior.

–

¡Antes de la primera puesta en marcha lea sin falta las ins-

trucciones de uso y las instrucciones de seguridad n.° 5.956-

309!

–

En caso de daños de transporte informe inmediatamente al

fabricante.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

www.kaercher.com/REACH



Peligro

Para un peligro inminente que acarrea lesiones de gravedad o la

muerte.

몇

Advertencia

Para una situación que puede ser peligrosa, que puede acarrear

lesiones de gravedad o la muerte.

Precaución

Para una situación que puede ser peligrosa, que puede acarrear

lesiones leves o daños materiales.

Los chorros a alta presión pueden ser peligrosos si se

usan indebidamente. No dirija el chorro hacia perso-

nas, animales o equipamiento eléctrico activo, ni

apunte con él al propio aparato.

–

Respetar las normativas vigentes nacionales correspondien-

tes para eyectores de líquidos.

–

Respetar las normativas vigentes nacionales correspondien-

tes de prevención de accidentes. Los eyectores de líquidos

deben ser examinados regularmente y tiene que guardarse

una copia escrita de la revisión.

–

El dispositivo calefactor del aparato es una instalación cale-

factora. Las instalaciones calefactoras deben revisarse regu-

larmente según las normativas nacionales correspondientes.

–

Cuando el dispositivo se opera en interiores, se debe garan-

tizar una evacuación de los gases inofensiva (tubería de gas

de humo sin interruptor de la corriente de aire). Además de

esto se tiene que disponer de una alimentación suficiente de

aire fresco.

–

De acuerdo con las normativas nacionales, esta limpiadora

de alta presión debe ser puesta en funcionamiento industrial

por primera vez por una persona cualificada. KÄRCHER ya

ha realizado y documentado para usted esta primera puesta

en marcha. Puede solicitar la documentación correspondien-

te a su distribuidor de KÄRCHER. Para solicitar la documen-

tación, tenga preparado el número de la pieza y el número de

fábrica del aparato.

–

Le informamos de que el aparato, de acuerdo con las norma-

tivas nacionales vigentes, debe ser inspeccionado de vez en

cuando por una persona cualificada. Consulte a su distribui-

dor KÄRCHER.

–

Respetar las indicaciones de seguridad que figuran en los de-

tergentes utilizados (por lo general, figuran en la etiqueta).

Índice de contenidos

Protección del medio ambiente

ES . . 1

Símbolos del manual de instrucciones

ES . . 1

Símbolos en el aparato . . . .

ES . . 1

Indicaciones generales de seguridad

ES . . 1

Uso previsto . . . . . . . . . . . .

ES . . 2

Función . . . . . . . . . . . . . . . .

ES . . 2

Dispositivos de seguridad . .

ES . . 2

Elementos del aparato . . . .

ES . . 3

Puesta en marcha . . . . . . . .

ES . . 4

Manejo . . . . . . . . . . . . . . . .

ES . . 4

Puesta fuera de servicio . . .

ES . . 6

Parada. . . . . . . . . . . . . . . . .

ES . . 6

Almacenamiento . . . . . . . . .

ES . . 6

Transporte. . . . . . . . . . . . . .

ES . . 6

Datos técnicos. . . . . . . . . . .

ES . . 7

Cuidados y mantenimiento .

ES . . 9

Ayuda en caso de avería . .

ES . 11

Accesorios. . . . . . . . . . . . . .

ES . 13

Instalación del equipo . . . . .

ES . 14

Declaración de conformidad CE

ES . 17

Garantía . . . . . . . . . . . . . . .

ES . 17

Servicio de atención al cliente

ES . 18

Inspecciones repetitivas . . .

ES . 19

Protección del medio ambiente

Los materiales empleados para el embalaje son reci-

clables y recuperables. No tire el embalaje a la basura

doméstica y entréguelo en los puntos oficiales de re-

cogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos re-

ciclables que deberían ser entregados para su apro-

vechamiento posterior. Evite el contacto de baterías,

aceites y materias semejantes con el medio ambien-

te. Por este motivo, entregue los aparatos usados en

los puntos de recogida previstos para su reciclaje.

Por favor, no deje que el aceite para motores, el aceite caliente

y la gasolina dañen el medio ambiente. Evite que sustancias no-

civas penetren en el suelo y elimine el aceite usado de forma

que no dañe el medio ambiente.

Los detergentes Kärcher se pueden separar (ASF) para reci-

clar. Esto significa que no se obstaculiza el funcionamiento de

un separador de aceite. En el capítulo "Accesorios" se indica

una lista de los detergentes recomendados.

Símbolos del manual de instrucciones

Símbolos en el aparato

¡Peligro de quemaduras! Precaución con los

módulos eléctricos.

Indicaciones generales de seguridad

101

Antes de instalar el aparato, se debe acordar con el deshollina-

dor responsable del distrito.

Durante la instalación se deben respetar las normativas del de-

recho de construcción, el derecho comercial y la protección por

emisiones. Tenga en cuenta las siguientes normativas, directri-

ces y normas:

–

El aparato sólo puede ser instalado por un servicio técnico y

de acuerdo con las normativas nacionales correspondientes.

–

Al realizar la instalación eléctrica, se deben respetar las nor-

mativas nacionales vigentes correspondientes.

–

Ajustes, trabajos de mantenimiento y reparaciones en el so-

plete sólo pueden ser llevados a cabo por montadores del

servicio técnico de Kärcher autorizados.

–

Al planificar la chimenea se deben respetar las directrices vi-

gentes locales.

El puesto de trabajo se encuentra en el panel de control. Otros

puestos de trabajo están, dependiendo de la construcción del

equipo, en los aparatos accesorios (mecanismo pulverizador),

que están conectados a las tomas de agua.

–

Póngase ropa y gafas protectoras adecuadas para proteger-

se de las salpicaduras de agua y de la suciedad.

El aparato sirve para eliminar la suciedad de las superficies con

un chorro de agua libre. Se utiliza especialmente para limpiar

máquinas, vehículos y fachadas.



Peligro

¡Peligro de lesiones! Cuando se utilice en gasolineras u otras zo-

nas de peligro deberán tenerse en cuenta las instrucciones de

seguridad.

–

El agua fría entra en el lateral de absorción de la bomba de

alta presión a través del serpentín refrigerante del motor y la

caja del flotador. En la caja del flotador se añade descalcifi-

cador. La bomba transporta agua y detergente absorbido a

través del calentador de circulación. Se puede ajustar la parte

de detergente en agua mediante una válvula de dosificación.

El calentador de circulación se caliente con un quemador.

–

La salida de alta presión se conecta en un edificio a una red

existente de alta presión. En las tomas de agua de esta red

se conecta la pistola pulverizadora con una manguera de alta

presión.

La función de los dispositivos de seguridad es proteger al usuario

y está prohibido ponerlos fuera de servicio y modificar o ignorar

su funcionamiento.

El dispositivo de seguridad contra el funcionamiento en seco evi-

ta que la bomba de alta presión se encienda cuando falta agua.

El dispositivo de seguridad contra el funcionamiento evita que el

quemador se sobrecaliente si falta agua. Sólo en caso de un su-

ministro de agua suficiente se enciende el quemador.

El presostato se apaga el aparato al sobrepasar la presión de tra-

bajo. No cambiar las configuraciones.

Si el presostato se estropea abrir la válvula de seguridad. Esta

válvula ha sido configurada y precintada de fábrica. No cambiar

las configuraciones.

En caso de flata de combustible o si el quemador se estropea, el

sistema de control de llamas apaga el quemador. El piloto de

control de avería en el quemador (E) se ilumina.

Si se bloquea el motor del quemador, salta el interruptor de pro-

tección contra sobrecorriente. El motor de la bomba de alta pre-

sión está protegido con un guardamotor y un interrutor de

bobinado.

El termostato de gases de escape salta, cuando la temperatura

de los gases de escape sobrepasa los 300ºC. El aparato se apa-

ga.

Tras apagar el aparato con la pistola pulverizadora manual se

abre una válvula magnética en el sistema de alta presión una vez

trascurrido el tiempo de servicio, con lo que baja la presión.

Normativas, directrices y normas

Puestos de trabajo

Equipo protector personal

Al limpiar piezas que refuercen el ruido, utilizar

orejeras para evitar daños del aparato auditivo.

Uso previsto

Las aguas residuales que contengan aceite no deben penetrar

en el suelo ni verterse en aguas naturales o en el sistema de ca-

nalización. Por ello, el lavado de motores y el lavado de los ba-

jos sólo debe realizarse en lugares adecuados con un

separador de aceite.

Función

Dispositivos de seguridad

Dispositivo de seguridad contra el funcionamiento en

seco caja del flotador

Dispositivo de seguridad contra el funcionamiento en

seco bloque de seguridad

Presóstato

Válvula de seguridad

sistema de control de llamas

Protección contra sobrecorriente

Termostato de gases de escape

Despresurización sistema de alta presión

102

Figura 1

1 Quemador

2 Manómetro

3 Entrada de agua fresca con tamiz

4 Salida de alta presión

5 Conducto de material combustible avance

6 Conducto de material combustible retorno

7 Manguera de aspiración de detergente I

8 Manguera de aspiración de detergente II (opcional)

9 Recipiente de descalcificador

10 Conexión eléctrica

11 Caja de flotador

12 Panel de control

Figura 2

A Interruptor del aparato

B Regulador de temperatura

C Válvula dosificadora de detergente I

D Válvula de dosificación de detergente II (opcional)

E Piloto de control de avería en el quemador

F Piloto de control de disponibilidad de servicio

G Piloto de control sobrecalentamiento del motor

H Piloto de control de protección contra la calcificación

Tapón - botón de desbloqueo del motor del quemador

Elementos del aparato

Panel de control

103

몇

Peligro

Peligro de lesiones El aparato, los tubos de alimentación, la man-

guera de alta presión y las conexiones deben estar en perfecto

estado. Si no está en perfecto estado, no debe utilizarse.

–

Valores de conexión: véase la placa de características y da-

tos técnicos.

–

La conexión eléctrica debe ser realizada por un electricista y

cumplir la norma CEI 60364-1.

El usuario deberá utilizar el aparato de conformidad con sus ins-

trucciones. Deberá tener en cuenta las condiciones locales y te-

ner cuidado de no causar daños a las personas que se

encuentren en las proximidades cuando use el aparato.

No deje nunca el aparato sin vigilancia mientras esté en funcio-

namiento.



Peligro

–

Peligro de escaldamiento por agua caliente No dirigir el cho-

rro de agua a personas ni animales.

–

¡Riesgo de quemaduras por piezas calientes! No tocar la tu-

berías que no estén aisladas ni las mangueras durante el fun-

cionamiento con agua caliente. Sujetar la lanza dosificadora

sólo por las asas. No tocar los soportes de gases de escape

del calentador de circulación.

–

¡Riesgo de intoxicación o causticación causado por detergen-

te! Tener en cuenta las indicaciones de los detergentes. Man-

tener el detergente fuera del alcance de personas no

autorizadas.



Peligro

¡Peligro mortal por descarga eléctrica! No dirija el chorro de agua

a los siguientes dispositivos:

–

aparatos e instalaciones eléctricos,

–

esta instalación en sí,

–

todas las piezas conductoras de corriente en el área de tra-

bajo.

El chorro de agua que sale de la lanza dosificadora provoca una

fuerza de retroceso. Debido a que la lanza dosificadora está aco-

dada, la fuerza actúa hacia arriba.



Peligro

–

Peligro de lesiones El retroceso de la lanza dosificadora le pue-

de hacer perder el equilibrio. Puede caerse. La lanza dosificado-

ra puede descontrolarse y lesionar a personas. Buscar una

posición segura y sujetar bien la pistola. No inmovilizar la palan-

ca de la pistola pulverizadora manual nunca.

–

No dirija el chorro hacia otras personas o hacia sí mismo para

limpiar ropa o calzado.

–

Peligro de lesionarse con piezas que salen disparadas. Pie-

zas u objetos que salgan disparados pueden ocasionar lesio-

nes en personas o animales. No orientar el chorro de agua

nunca sobre objetos delicados o sueltos.

–

¡Riesgo de accidentes como consecuencia de daños! Limpiar

neumáticos y válvulas a una distancia mínima de 30 cm.

몇

Advertencia

¡Riesgo por sustancias nocivas para la salud! No salpicar los si-

guientes materiales, ya que se pueden levantar sustancias noci-

vas para la salud:

–

Materiales que contengan asbesto,

–

materiales que puedan contener sustancias nocivas para la

salud.



Peligro

–

¡Riesgo de lesiones por el chorro de agua caliente que pueda

salir! Las mangueras de agua de alta presión originales de

Kärcher són las únicas adaptadas al equipo. Si se utilizan

otras mangueras no se asume ningún tipo de responsabilida-

des.

–

¡Riesgo para la salud provocado por el detergente! Debido al

detergente que se haya disuelto, el agua que salga del apa-

rato no es potable.

–

¡Riesgo de daños al aparato auditivo si se trabajan con pie-

zas que refuercen el ruedo! En este caso use protección au-

ditiva.



Peligro

¡Riesgo de lesiones por el chorro de agua caliente que pueda salir!



Peligro

Antes de cada puesta en servicio, compruebe si la manguera de

alta presión presenta daños. Si la manguera de alta presión pre-

sentase daños, debe sustituirla sin demora.



Comprobar si la manguera de alta presión, tuberías, grifería

y lanza dosificadora están dañadas antes de cada uso.



Comprobar que el acoplamiento de la manguera esté bien fi-

jado y hermético.

Precaución

Daños provocados por funcionamiento en seco.



Comprobar el nivel del recipiente de detergente y si es nece-

sario rellenar.



Comprobar el descalcificador y si es necesario rellenar.



Colocar el interruptor principal (A) en la posición "0".



Cerrar el abastecimiento de agua.



Poner en funcionamiento la pistola pulverizadora manual

hasta que no quede presión en el aparato.

Puesta en marcha

Toma de corriente

Manejo

Instrucciones de seguridad

Establecimiento de disposición de servicio

Desconectar en caso de emergencia

104



Si gira la válvula de regulación de la cantidad en el sentido de

las agujas del reloj, obtendrá una mayor presión de trabajo y

un mayor caudal.



Si gira la válvula de regulación de la cantidad, obtendrá una

menor presión de trabajo y un menor caudal.



Si se gira el regulador del caudal de agua hacia la derecha,

se obtiene mayor caudal y una presión de trabajo más alta.



Si se gira el regulador del caudal de agua hacia la izquierda,

se obtiene menor caudal y una presión de trabajo más baja.



Abrir el suministro de agua.

Símbolo "Conectar motor"



Tirar de la palanca de la pistola pulverizadora manual y poner

el interruptor del aparato (A) a "1" (Conectar motor).



El piloto de control de disposición de servicio (F) indica dispo-

nibilidad.



Peligro

Existe peligro de escaldamiento.

Precaución

El servicio de agua caliente sin combustible daña la bomba de

combustible. Asegure el suministro de combustible antes del fun-

cionamiento con agua caliente.

El quemador se puede encender si es necesario.

Símbolo "Conectar quemador"



Colocar el interruptor principal (A) en la posición "Conectar

quemador".



Ajustar la temperatura del agua deseada con el regulador de

temperatura (B). Temperatura máxima es 98 ºC.



Peligro

¡Existe peligro de escaldamiento! A temperaturas de trabajo su-

periores a los 98 ºC la presión de trabajo no debe sobrepasar

3,2 MPa (32 bares).

Para reequipar de servicio de agua caliente a fase de vapor se

debe encender el aparato en frío y apagar. El reequipamiento se

debe realizar de la siguiente manera:





Sustituir la boquilla de alta presión por una boquilla de

vapor (accesorio).



Colocar el regulador de temperatura a 150 ºC.



Colocar la válvula de regulación de caudal de la bomba de

alta presión al caudal mínimo (girar en el sentido contrario de

las agujas del reloj).



Colocar la válvula de regulación de caudal de la bomba de

alta presión al caudal máximo (girar en el sentido de las agu-

jas del reloj).



Girar hacia la izquierda el regulador de caudal de la pistola

easypress para ajustarla al caudal mínimo.

–

Si se suelta la palanca de la pistola pulverizadora manual du-

rante el funcionamiento, se apaga el aparato.

–

Si se abre de nuevo la pisto en el tiempo de disposición de

servicio ajustado (2.8 minutos), el aparato se enciende auto-

máticamente.

–

Si se supera el tiempo de disposición ajustado, el interruptor

de seguridad de la bomba y el quemador. El piloto de control

de disposición de servicio (F) se apaga.

–

Para poner de nuevo en marcha, colocar el interruptor de fun-

cionamiento a "0", después volver a encender. Si se controla

el aparato con el mando a distancia, se puede poner de nue-

vo en marcha con el interruptor correspondiente del mando a

distancia.

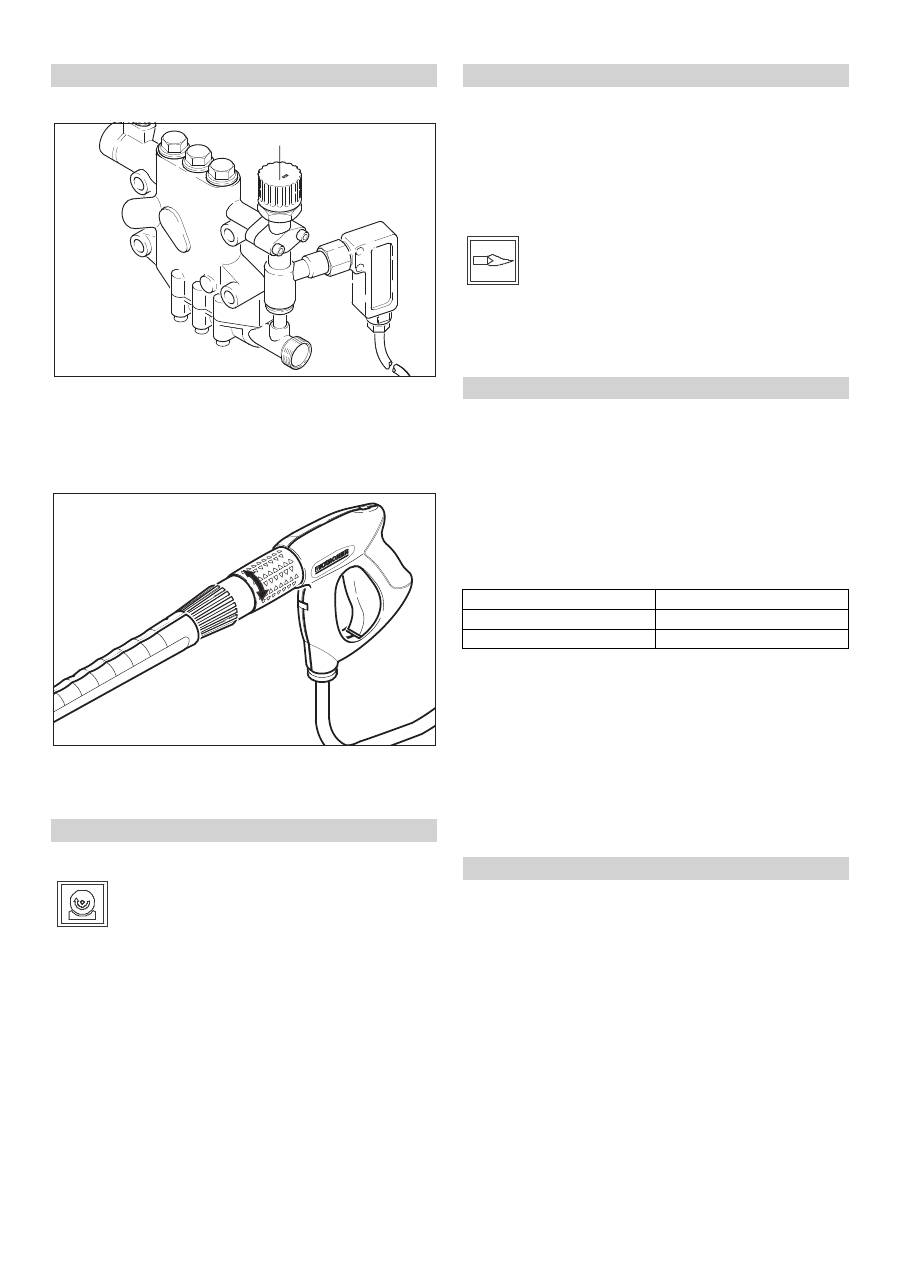

Ajustar la presión de trabajo y el caudal

Ajuste del aparato

Configuración de la pistola easypress (opcional)

Servicio con agua fría

R

Servicio con agua caliente

Funcionamiento con vapor

Nº de pedido

Modelo

4.766-023

HDS 9/14

4.766-024

HDS 12/14

Sin pistola easypress

Con pistola easypress (opcional)

Disposición de servicio

105

–

Los neumáticos de vehículos sólo se limpiar con boquilla de

chorro plano (25º) y a una distancia mínima de de 30 cm. No

limpiar neumáticos con chorro de sección circular bajo ningún

concepto.

Para el resto de tareas se puede elegir entre las siguientes bo-

quillas:

En el caso de una tubería de más de 20 m o más 2 mangueras

de alta presión NW 8 de 10 m, se deben usar las siguientes bo-

quillas:

–

El detergente facilita la limpieza. Se absorbe de un depósito

de detergente externo.

–

El aparato viene equipado de serie con una válvula de dosifi-

cación (C). Se puede adquirir otro dispositivo de dosificación

(válvula de dosificación D) como accesorio opcional. Así se

pueden absorber dos detergentes diferentes.

–

La dosis se ajusta en el panel de control de las válvulas de

dosificación de detergente (C o D). El valor ajustado corres-

ponde a la parte de detergente en tanto por ciento.

–

La escala exterior se usa para detergentes no disueltos (100

% CHEM).

–

La escala interior se usa para detergentes disueltos previa-

mente 1+3 (25 % CHEM + 75% agua).

La siguiente tabla indica el consumo de detergente para los va-

lores de la escala exterior:

La dosis exacta depende de:

–

Viscosidad del detergente

–

Altura de aspiración

–

Resistencia de corriente del conducto de alta presión

Si se precisa una dosis exacta, se debe medir la cantidad de de-

tergente aspirada (p.ej. aspirando desde un vaso medidor).

Indicación:

En el capítulo "Accesorios" encontrarán recomenda-

ciones sobre detergentes.

Precaución

Si se opera sin descalcificador se puede calcificar el calentador

de circulación.

Cuando el recipiente de descalcificador está vacío, el piloto de

control de la protección contra la calcificación (H) parpadea.

Figura 1 - pos. 9



Rellenar el recicpiente de descalcificador con líquido descal-

cificador RM 110 (2.780-001)



Peligro

Peligro de escaldamiento por agua caliente Después del servicio

con agua caliente o vapor el aparato debe ser enfriado al menos

dos minutos con agua fría con la pistola abierta.



Cuando se opera con agua caliente, ajustar el regulador de

temperatura (B) a la temperatura más baja.



Utilizar el aparato al menos 30 segundos sin detergente.



Colocar el interruptor principal (A) en la posición "0".



Cerrar el abastecimiento de agua.



Poner en funcionamiento la pistola pulverizadora manual

hasta que no quede presión en el aparato.



Asegure la pistola pulverizadora manual con el dispositivo de

bloqueo de seguridad contra una posible apertura involuntaria.

En largos periodos de inactividad o cuando no sea posible el al-

macenamiento a salvo del hielo, tomar las siguientes medidas

(véase capitulo "Cuidados y mantenimiento", sección "Protec-

ción antiheladas"):



Dejar salir agua.



Enjuagar el aparato con anticongelante.



Desconectar el interruptor principal y asegurar o sacar la cla-

vija Cekon.

Precaución

¡Peligro de lesiones y daños! Respetar el peso del aparato en el

almacenamiento.

Precaución

¡Peligro de lesiones y daños! Respetar el peso del aparato para

el transporte.



Al transportar en vehículos, asegurar el aparato para evitar

que resbale y vuelque conforme a las directrices vigentes.

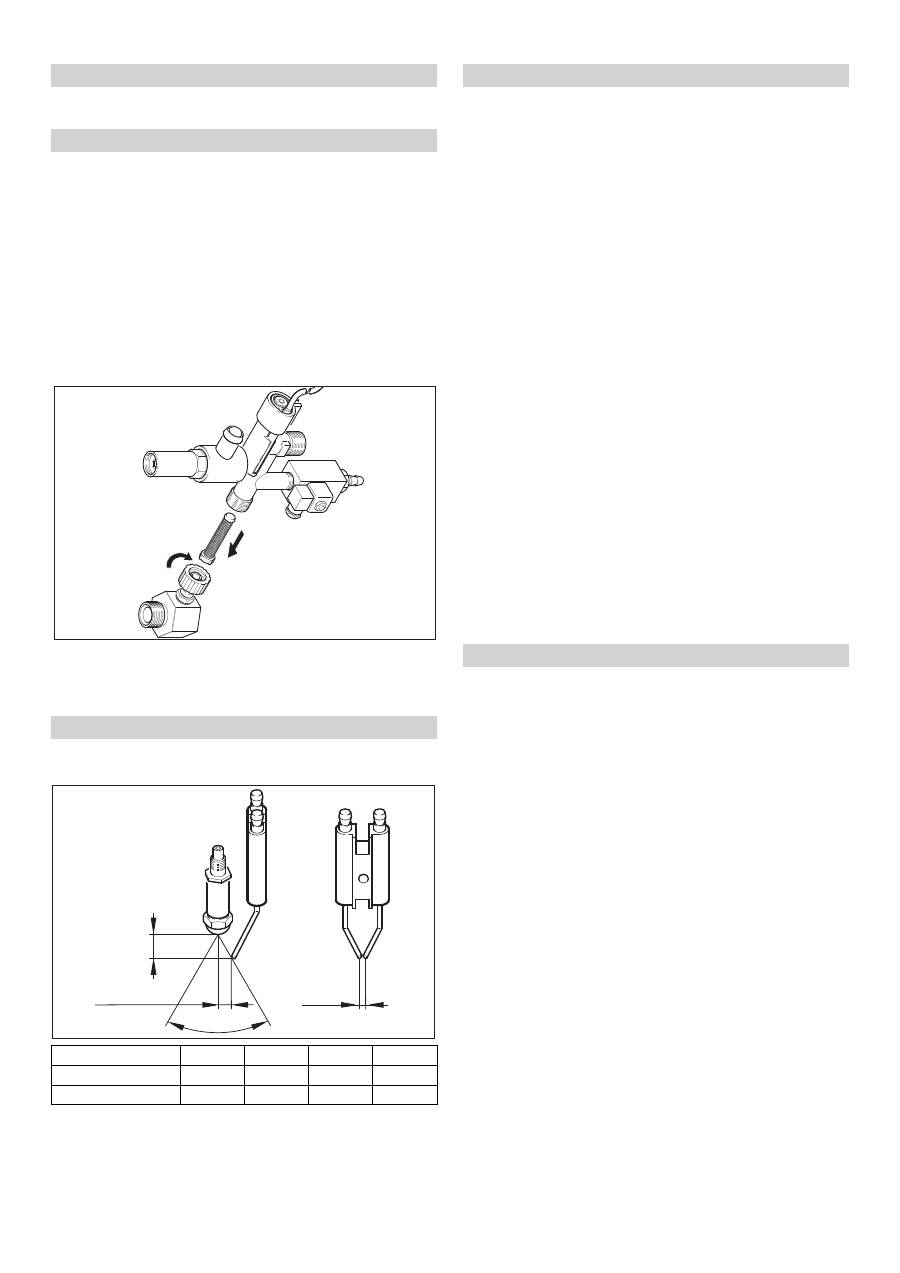

Selección de boquilla

Suciedad boquilla

Ángulo

de pulve-

rización

No. de

pieza

6.415

Presión

[MPa]

Retroce-

so [N]

HDS 9/14

alta

00060

0°

-257

medio

25060

25°

-295

ligera

40060

40°

-301

HDS 12/14

alta

00080

0°

-150

medio

25080

25°

-152

ligera

40080

40°

-153

Suciedad boquilla

Ángulo

de pulve-

rización

No. de

pieza

6.415

Presión

[MPa]

Retroce-

so [N]

HDS 9/14

alta

0075

0°

-419

medio

2575

25°

-421

ligera

4075

40°

-422

HDS 12/14

alta

0010

0°

-082

medio

2510

25°

-252

ligera

4010

40°

-253

Dosificación de detergente

HDS 9/14

Posición

0,5

Cantidad de detergente [l/h]

14...15 22...24

Concentración de detergente [%]

1,5

2,5

HDS 12/14

Posición

0,5

Cantidad de detergente [l/h]

10...13 23...27

Concentración de detergente [%]

Rellenar el descalcificador

Puesta fuera de servicio

Después del funcionamiento con detergente

Desconexión del aparato

Parada

Almacenamiento

Transporte

106

Datos técnicos

HDS 9/14

HDS 12/14

1.698-900

1.699-919

1.699-920

Potencia y rendimiento

Presión de trabajo agua (con boquilla estándar)

MPa (bar)

14 (140)

Presión de trabajo máx accionamiento por vapor (con boqui-

lla de salida de vapor)

MPa (bar)

3,2 (32)

No. de pieza boquilla de salida de vapor

4.766-023

4.766-024

Sobrepresión de servicio máxima (válvula de seguridad)

MPa (bar)

18,5 (185)

Caudal de agua (regulación continua)

l/h (l/min)

500-930

(8,3-15,5)

600-1200

(10-20)

600-1200

(10-20)

Caudal, accionamiento por vapor

l/h (l/min)

470 (7,8)

600 (10)

Aspiración de detergente (regulación continua)

l/h (l/min)

0-50 (0-0,8)

0-60 (0-1)

Conexión de agua

Velocidad de alimentación (mín.)

l/h (l/min)

1100 (18,3)

1300 (21,7)

Presión de entrada (mín.)

MPa (bar)

0,1 (1)

Presión de entrada (máx.)

MPa (bar)

0,6 (6)

Conexión eléctrica

Tipo de corriente

3N~

Frecuencia

Tensión

400

230

Potencia conectada

6,4

7,5

8,2

Fusible de red eléctrico (inerte)

Categoria de protección

IPX5

Clase de protección

Impedancia de red máxima permitida

Ohm

(0,381+j 0,238)

Conexión eléctrica

5 x 2,5

5 x 4

Temperatura

Temperatura de entrada (máx.)

°C

Temperatura de trabajo máx. agua caliente

°C

Temperatura de trabajo máx. accionamiento por vapor

°C

155

Aumento de temperatura a máx. rendimiento de agua

°C

56±2

54±2

Potencia de calefacción bruta

Consumo de material combustible

kg/h

5,8

7,1

Tiro de la chimenea

kPa

0,01-0,04

Corriente de masa de gas de escape - carga total

kg/h

124

155

Medidas y pesos

Longitud

1124

Anchura

558

Altura

687

699

Peso de funcionamiento típico

164,4

178,8

Valores calculados conforme a la norma EN 60355-2-79

Emisión sonora

Nivel de presión acústica L

dB(A)

Inseguridad K

dB(A)

Valor de vibración mano-brazo

Pistola pulverizadora manual

m/s

2,2

2,3

Lanza dosificadora

m/s

1,8

2,1

Inseguridad K

m/s

1,0

107

Hoja de dimensiones

/ 6

505

558

1124

246

158

1060

141

200

300

1018±2

108



Peligro

¡Peligro de lesiones! Antes de realizar cualquier trabajo de man-

tenimiento o reparación, se debe desconectar el interruptor prini-

cpal o sacar la clavija Cekon.

Cuidados y mantenimiento

Plan de mantenimiento

Cuándo

Operación

Componentes afectados

Ejecución

a realizar

por

A diario

Comprobar la

pistola pulveriza-

dora manual

Pistola pulverizadora manual

Comprobar si la pistola pulverizadora manual

cierra herméticamente. Comprobar el seguro de

manejo no autorizado. Cambiar las pistolas pul-

verizadoras manuales defectuosas.

Operario

Comprobar las

mangueras de

alta presión

Tuberías de salida, mangueras

al aparato de trabajo

Comprobar si las mangueras están dañadas.

Cambiar inmediatamente las mangueras que es-

tén defectuosas. Peligro de accidentes.

Operario

Comprobar el

conducto de co-

nexión con el en-

chufe de red.

Conexión elécrica con enchufe/

toma de corriente

Comprobar el conducto deconexión con el en-

chufe de red por si tuviera daños. Si el cable de

conexión estuviera dañado, debe pedir inmedia-

tamente a un electricista especializado del servi-

cio técnico autorizado que lo sustituya.

Operario

semanalmente o

tras 40 horas de

servicio

Comprobar el

estado del aceite

Recipiente de aceite en la bom-

Si el aceite tiene un aspecto lechoso hay que

cambiarla.

Operario

Comprobar el ni-

vel de aceite

Recipiente de aceite en la bom-

Comprobar el nivel de aceite de la bomba. Si es

necesario rellenar el aceite (Nº de ref. 6.288-

016).

Operario

Limpie el tamiz

Dispositivo de filtrado en la en-

trada del agua

Véase apartado "Limpiar tamices".

Operario

Mensualmente o

tras 200 lavados

Limpiar y com-

probar los elec-

trodos de

encendido

Electrodos de encendido del

calentador de circulación

Desenroscar el conducto de combustible, des-

montar el soporte de los electrodos y limpiarlos.

Comprobar la configuración de los electrodos

según el esquema de la página siguiente y si es

necesario reajustar.

Operario con

introducción

al aparato

Comprobar la

bomba

bomba de alta presión

Comprobar si la bomba es estanca. Si caen más

de 3 gotas por minuto llamar al servicio de aten-

ción al cliente.

Operario

comprobar si

hay sedimentos

internos

toda la instalación

Operar la instalación con lanza dosificadora sin

boquilla de alta presión. Si la presión de funcio-

namiento del manómetro supera 3 MPa, se debe

descalcificar la instalación. Proceder del mismo

modo si al operar sin conductor de alta presión

(sale agua por la salida de alta presión) se deter-

mina una presión de funcionamiento de más de

0,7-1 MPa.

Operario con

instruccio-

nes para

descalcifica-

ción

Limpie el tamiz

Tamiz en el dispositivo de se-

guridad contra el funciona-

miento en seco

Véase apartado "Limpiar tamices".

Operario

bianualmente o

tras 1000 horas

de servicio

Cambio de acei-

bomba de alta presión

Deje salir el aceite. Rellenar 1 l de aceite nuevo

(Nº de ref. 6.288-016). Comprobar el nivel del

depósito de aceite.

Operario

comprobar, lim-

piar

toda la instalación

Control visual de la instalación, comprobar si las

conexiones de alta presión son estancas, com-

probar si la válvula de derivación es estanca,

comprobar la manguera de alta presión, compro-

bar el acumulador de presión, limpiar /renovar el

filtro de combustible, deshollinar / descalcificar el

serpentín de recalentamiento, limpiar /renovar

los electrodos de encendido, limpiar /renovar la

boquilla del quemador, ajustar el quemador.

Servicio de

atención al

cliente

anualmente

Comprobación

de seguridad

toda la instalación

Realizar la comprobación de seguridad confor-

me a las directrices nacionales correspondiente

de la ley sobre eyectores de líquidos.

Especialista

Realizar como

muy tarde cada 5

años

Comprobación

de la presión

toda la instalación

Realizar la comprobación de presión de acuerdo

con las indicaciones del fabricante.

Especialista

109

Se puede firmar un contrato de mantenimiento para el aparato

con el departamento comercial correspondiente de Kärcher.

Figura 1 - pos. 3



Cerrar el abastecimiento de agua.



Desenroscar la manguera de abastecimiento de agua del

aparato.



Extraer el tamiz del conector con un destornillador.



Limpie el tamiz



Montar de nuevo en orden inverso.



Extraer chapas de revestimiento.



Desatornillar la pieza acodada del bloque de seguridad.



Enroscar el tornillo M8x30 en el tamiz.



Extraer el tornillo y el tamiz con unas pinzas.



Limpie el tamiz



Montar de nuevo en orden inverso.

Los electrodos de encendido se tienen que ajustar de acuerdo

con las siguientes indicaciones:

Si hay sedimentos en las tuberías, aumenta la resistencia de co-

rriente, por lo que se puede activar el presostato.



Peligro

¡Peligro de explosión por gases combustibles! Está prohibido fu-

mar mientras se descalcifica. Asegurar una buena ventilación.



Peligro

¡Peligro de causticación por ácido! Usar gafas y guantes de se-

guridad.

Para eliminar sólo se pueden utilizar desincrustadores certifica-

dos y probados según las normativas legales.

–

RM 100 (Nº ref. 6.287-008) desincrusta cal y uniones de cal

y restos de detergente simples.

–

RM 101 (Nº. ref. 6.287-013) desincrusta sedimentos, que no

se puedan desincrustar con RM 100.



Rellenar un recipiente de 20 litros con 15 litros de agua.



Añadir un litro de desincrustador.



Conectar la manguera de agua directamente al cabezal de la

bomba y colgar el extremo libre sobre el recipiente.



Introducir la lanza dosificadora sin boquilla conectada en el

recipiente.



Abrir la pistola pulverizadora manual y no volver a cerrar du-

rante el proceso de descalcificación.



Encender el interruptor en "Conectar quemador", hasta al-

canza aprox. 40 ºC.



Apagar el aparato y dejar reposar 20 minutos. La pistola pul-

verizadora manual tiene que seguir abierta.



Después bombear el aparato para vaciarlo.

Nota:

Recomendamos bombear por el aparato a través del reci-

piente de detergente una protección anticorrosiva y después una

solución alcalina para neutralizar los restos de ácido (RM 81).

Colocar el aparato en un lugar a salvo de heladas. En caso de

riesgo de heladas, p.ej. en instalaciones en exteriores, se debe

vaciar el aparato y aclarar con anticongelante.



Destornillar la manguera de abastecimiento de agua y la

manguera a alta presión.



Dejar en marcha el aparato durante 1 minuto como máximo

hasta que la bomba y los conductos estén vacíos.



Desatornillar el tubo de abastecimiento en el fondo de la caldera

y hacer marchar en vacío el serpentín de recalentamiento.

Nota:

Tener en cuenta las instrucciones de uso del fabricante del

anticongelante.



Rellenar hasta arriba la caja del flotador con anticongelante

convencional.



Colocar un recipiente colector debajo de la salida de alta pre-

sión.



Encender el aparato y dejar en funcionamiento hasta que se

active el dispositivo de seguridad contra el funcionamiento en

seco de la caja del flotador y apague el aparato.

De este modo se conseguirá una protección segura contra la co-

rrosión.

Contrato de mantenimiento

Limpie los tamices

Dispositivo de filtrado en la entrada del agua

Tamiz en el dispositivo de seguridad contra el funciona-

miento en seco

Ajuste de electrodos

HDS 9/14

4,5±0,5

3,5±0,5

3+0,5

60°

HDS 12/14

3,5±0,5

3+0,5

60°

Descalcificar

Realización

Protección antiheladas

Dejar salir agua

Enjuagar el aparato con anticongelante.

110



Peligro

¡Peligro de lesiones! Antes de realizar cualquier trabajo de man-

tenimiento o reparación, se debe desconectar el interruptor prini-

cpal o sacar la clavija Cekon.

Nota

Apagar y encender la instalación para solucionar la avería del

quemador.

Ayuda en caso de avería

Avería

Posible causa

Modo de subsanarla

a realizar por

El aparato no funciona, el pi-

loto de control de disposición

de servicio (F) no se ilumina.

El aparato no tiene tensión.

Comprobar la red eléctrica.

Electricista

Interruptor de seguridad en funcio-

namiento.

Encender y apagar el aparato con el interrup-

tor.

Operario

Fusible del circuito de control (F3)

quemado. El fusible está en el

transformador de control (T2).

Colocar un nuevo fusible, solucionar el cau-

sante de la sobrecarga si se vuelve a que-

mar.

Servicio de atención

al cliente

Presostato AP (alta presión ) o BP

(baja presión) defectuoso.

Comprobar el presostato.

Servicio de atención

al cliente

Módulo de temporizador (A1) de-

fectuoso.

Comprobar las conexiones, si es necesario

cambiarlas.

Servicio de atención

al cliente

El termostato de gases de escape

(B8) se ha activado.

Deje enfriar la instalación. Desbloquear el

termostato de gases de escape (B8). Solu-

cionar la causa de la avería.

Servicio de atención

al cliente

+ El piloto de control de so-

brecalentamiento del motor

(G) se ilumina

El sensor de temperatura (WS) en

el motor o interruptor de protección

contra sobrecorriente (F1) se ha

activado.

Solucionar el motivo de sobrecarga.

Servicio de atención

al cliente

Se ha activado el dispositivo de se-

guridad contra el funcionamiento

en seco en la caja del flotador.

Solucionar la falta de agua.

Operario

El quemador no se enciende

o la llama se apaga durante

el servicio

Se ha ajustado el regulador de

temperatura demasiado bajo.

Ajustar el regulador de temperatura a una

temperatura superior.

Operario

El interruptor del aparato no está

en el quemador.

Encender el quemador.

Operario

El dispositivo de seguridad contra

el funcionamiento en seco del blo-

que de seguridad se ha apagado.

Asegurar un abastecimiento de agua sufi-

ciente. Comprobar si el aparato es estanco.

Operario

El piloto de control de avería

en el quemador (E) se ilumi-

na*

Depósito de combustible vacío.

Llenar de combustible.

Operario

Filtro de combustible obstruido.

Limpiar el filtro de combustible, para ello sa-

car el filtro de combustible, limpiar y volver a

introducir.

Operario

Fotocélula del control de llamas

orientado de forma incorrecta o de-

fectuoso.

Comprobar si la fotocélula está bien coloca-

da. **

Operario

No se dispone de chispa de encen-

dido (ajustable a través de mirilla

en la tapa del quemador).

Comprobar la distancia de electrodos, trans-

formador y cable de encendido. Corregir la

distancia o cambiar las piezas defectuosas.

Si es necesario limpiar.

Servicio de atención

al cliente

El motor del quemador está blo-

queado.

Retirar el bloqueo. Quitar el tapón (I) del pa-

nel de control y desbloquear el interruptor de

protección contra sobrecorriente. Volver a

poner el tapón.

Servicio de atención

al cliente

Avería de la bomba de material

combustible o válvula magnética

de material combustible.

Comprobar y cambiar las piezas defectuo-

sas.

Operario

111

Avería

Posible causa

Modo de subsanarla

a realizar por

El piloto de control de la pro-

tección contra descalcifica-

ción (H) se ilumina

Descalcificador consumido.

Rellenar el descalcificador.

Operario

Transporte de detergente

inexistente o insuficiente

Válvula de dosificación en posición

"0".

Ajuste de la válvula dosificadora de deter-

gente.

Operario

Filtro de detergente atascado o de-

pósito vacío.

Limpiar o rellenar.

Operario

Mangueras de aspiración, válvula

dosificadora o magnética de deter-

gente no hermética o atascada.

Comprobar, limpiar.

Operario

Sistema electrónico o válvula mag-

nética defectuosos

Cambiar

Servicio de atención

al cliente

El aparato no alcanza toda la

presión necesaria

Boquilla enjuagada.

Sustituir la boquilla.

Operario

Depósito de detergente vacío.

Rellenar detergente.

Operario

No hay suficiente agua.

Asegurar una abastecimiento de agua sufi-

ciente.

Operario

Tamiz de la entrada de agua atas-

cado.

Comprobar, desmontar el tamiz y limpiar.

Operario

Válvula de dosificación de deter-

gente no hermética.

Comprobar y estanqueizar.

Operario

Mangueras de detergente no her-

méticas.

Cambiar

Operario

La válvula del flotador está engan-

chada.

Comprobar si funciona bien.

Operario

La válvula de seguridad no es her-

mética.

Comprobar el ajusta, si es necesario montar

una nueva junta.

Servicio de atención

al cliente

La válvula de regulación de caudal

no es hermética o está ajustada

demasiado baja.

Comprobar las piezas de la válvula, cambiar

si están dañadas, limpiar si están sucias.

Servicio de atención

al cliente

La válvula magnética de despresu-

rización defectuosa.

Cambiar la válvula magnética.

Servicio de atención

al cliente

La bomba de alta presión no

funciona, el manómetro osci-

la mucho.

El amortiguador de vibraciones

está defectuoso.

Cambiar el amortiguador de vibraciones.

Servicio de atención

al cliente

La bomba de agua absorbe poco

aire.

Comprobar el sistema de absorción y solu-

cionar la falta de estanqueidad.

Operario

El aparato se apaga/encien-

de continuamente cuando la

pistola está abierta

La boquilla en la lanza dosificadora

está atascada.

Comprobar, limpiar.

Operario

El aparato presenta calcificacio-

nes.

Véase el apartado "Descalcificar".

Operario

Se ha desconfigurado el punto de

desconexión del desbordador.

Ajustar de nuevo el desbordador.

Servicio de atención

al cliente

Tamiz atascado en el dispositivo

de seguridad contra el funciona-

miento en seco.

Comprobar, desmontar el tamiz y limpiar.

Operario

El aparato no se apaga cuan-

do la pistola está cerrada

La bomba no está suficientemente

ventilada.

Poner el interruptor del aparato a "0" y tirar

de la palanca de la pistola hasta que no salga

más líquido de la boquilla. Después volver a

encender el aparato. Repetir este proceso

hasta alcanzar la presión de trabajo necesa-

ria.

Operario

La válvula de seguridad o la junta

de la válvula de seguridad está de-

fectuosa.

Sustituir la válvula o junta de seguridad.

Servicio de atención

al cliente

112

El detergente facilita la limpieza. En la tabla se representa una

selección de detergentes. Antes de trabajar con los detergentes

se deben de leer las indicaciones que aparecen en el paquete.

* = sólo para usos breves, método de dos tiempos, después en-

juagar con agua limpia

** = ASF = se puede separar

*** = para pulverizar previamente es apto Foam-Star 2000

Accesorios

Detergente

Área de aplicación

Suciedad, tipo de aplicación

Detergente

Valor pH (aprox.) solu-

ción de 1 % en agua

del grifo

Gremio del automóvil,

gasolineras, transportes,

flotas de vehículos

Polvo, suciedad de la calle, aceites

minerales (en superficies lacadas)

RM 55 ASF **

RM 22/80-Polvo ASF

12/10

RM 81 ASF

RM 803 ASF

RM 806 ASF

Conservación de vehículos

RM 42 Cera fría para limpiadora a alta

presión

RM 820-Cera caliente ASF

RM 821-Cera pulverizada ASF

RM 824-Cera en perlas ASF

RM 44 Limpia llantas en gel

Industria elaboradora de

metal

Aceites, grasa, polvo y suciedades

similares

RM 22-Polvo ASF

RM 55 ASF

RM 81 ASF

RM 803 ASF

RM 806 ASF

RM 31 ASF (suciedad profunda)

RM 39-líquido (con protección anticorrosiva)

Empresas de tratamiento

de alimentos

Suciedades ligeras a medias, gra-

sas/aceites, grandes superficies

RM 55 ASF

RM 81 ASF

RM 882 espuma en gel OSC

RM 58 ASF (detergente en espuma)

RM 31 ASF *

Resina ahumada

RM 33 *

Limpieza y desinfección

RM 732

Desinfección

RM 735

7...8

Cal, sedimentos minerales

RM 25 ASF *

RM 59 ASF (Limpieza con espuma)

Ámbito sanitario ***

Cal, urina, jabón etc.

RM 25 ASF * (limpieza a fondo)

RM 59 ASF (Limpieza con espuma)

RM 68 ASF

113

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Karcher Nettoyeur haute pression HDS 9-14-4 ST Eco

Karcher HDS 12-14-4 ST

Karcher HDS 12-14 ST ECO

Milwaukee C 18 HZ

Karcher HDS 9-14-4 ST: !
