Karcher B 80 W disc: Elementen voor de bediening en de functies

     -

2

1 Parkeerrem

2 Draaiende handgreep voor het schuin

zetten van de zuigbalk

3 Hoogteverstelling zuigbalk

4 Vleugelmoeren voor het bevestigen

van de zuigbalk

5 Zuigslang

6 Zuigbalk *

7 Aansluitkabel voor oplaadapparaat

8 Bewaarplaats voor stroomkabel

9 Rijhendel

10 Bedieningspaneel

11 Bergruimte voor reinigingsset "Home-

base Box"

12 Deksel reservoir vuil water

13 Steunrail voor Homebase

14 Greep

15 Reinigingskop (Afbeelding symbolisch) *

Borstelwalsen (BR-variant), schijfbor-

stels (BD-variant) *

16 Lade voor grof vuil (alleen BR)

17 Accupoolzekering

18 Accu *

19 Vulautomatiek verswatertank (optie)

20 Peilindicatie schoon water

21 Schoonwaterreservoir

22 Afsluiting verswatertank met filter

23 Homebase accessoirehouder*

24 Grofvuilfilter

25 Aftapslang vuil water met doseerinrich-

ting

26 Duwbeugel

27 Vergrendeling vuilwatertank

28 Flexibele afsluiting spoelsysteem (optie)

29 Vuilwatertank spoelsysteem (optie)

30 Vlotter

31 Pluizenzeef

32 Vuilwaterreservoir

33 Zuigslang reinigingsmiddel (alleen bij

variant DOSE)

34 Reinigingsmiddelfles (alleen bij variant

DOSE)

35 Vulopening verswaterreservoir

* niet in leveringspakket

–

Bedieningselementen voor het reini-

gingsproces zijn geel.

–

Bedieningselementen voor het onder-

houd en de service zijn lichtgrijs.

1 Draaiknop "Rijsnelheid"

2 Intelligent Key

geel - Bedieningspost

grijs - Voorwerker

3 Display

4 Programmakeuzeschakelaar

5 Infotoets

6 Regelknop waterhoeveelheid

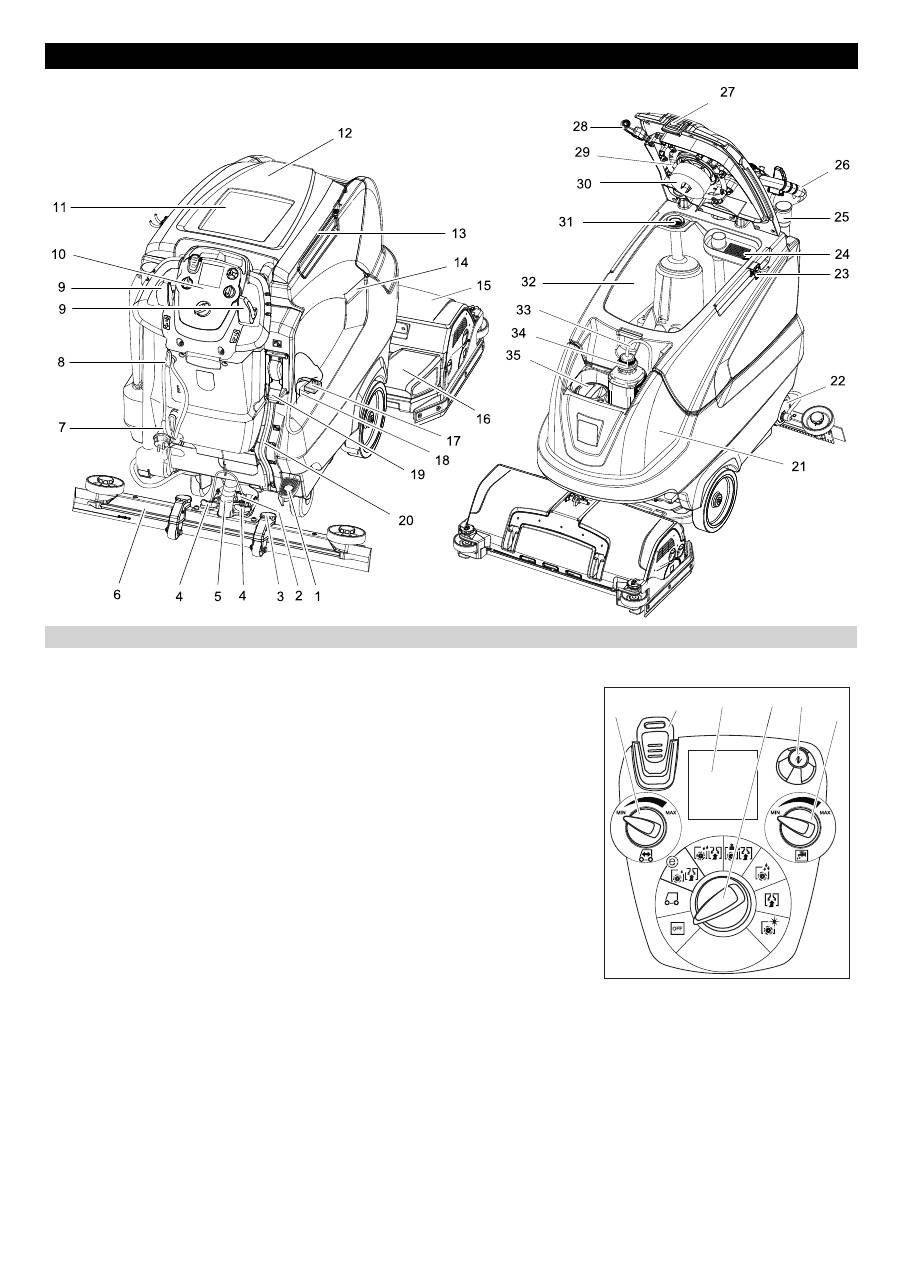

Elementen voor de bediening en de functies

Afbeelding schuurzuigmachine

Kleurmarkering

Bedieningspaneel

1

2

3

4

5

6

50 NL
