Karcher WPC 10000 BW-AM: Uso previsto Protección del medio am- biente

56

Español

– Respetar las indicaciones de seguri-

dad de la hoja de datos de la UE así

como la información sobre accidentes

de los productos químicos correspon-

dientes.

– La conexión eléctrica debe ser realiza-

da por un electricista y cumplir la nor-

ma CEI 60364-1.

– No tocar nunca cables de alimenta-

ción dañados o rotos. Si es preciso

desenchúfelo inmediatamente.

– No operar nunca la instalación con un

cable de alimentación dañado.

En este manual de instrucciones se em-

plean los siguientes símbolos:



Peligro

Indica la existencia de un peligro inminen-

te. El incumplimiento de la indicación pue-

de acarrear la muerte o lesiones de suma

gravedad.

몇

Advertencia

Hace alusión a una situación potencial-

mente peligrosa. El incumplimiento de la

indicación puede provocar lesiones leves

o daños materiales.

Nota

Identifica consejos de manejo e informa-

ción importante sobre el producto.

La instalación se utiliza para depurar

aguas superficiales, de fuentes y ríos.

Gracias a la estructura modular, se pue-

den separar la suciedad, endurecedores,

sales, bacterias y virus dependiendo de la

calidad del agua bruta.



Peligro

Peligro de lesiones por una instalación

mal instalada. Riesgo para la salud por un

agua potable mal depurada. Sólo se pue-

de poner la instalación en funcionamiento

si ha sido montada e instalada por perso-

nal formado y autorizado.

Î

Comprobar la conexión de la instala-

ción con la fuente de agua bruta.

Î

Asegurar la salida libre del agua pota-

ble generada a un depósito o a un dis-

positivo adecuado por parte del

usuario.

Nota

El agua potable tiene que poder fluir sin

presión en contra. La diferencia de alturas

no puede sobrepasar los 3 m.

Nota

Si la instalación tiene una o más estacio-

nes de dosificación, se tiene que asegurar

que estén bien conectadas y rellenas.

Î

Rellenar la estación de dosificación

(véase capítulo "Mantenimiento y cui-

dados/trabajos de mantenimiento")

Î

Comprobar si el enchufe de las bom-

bas dosificadoras de las estaciones

de dosificación están conectadas a la

instalación con los enchufes.

Î

Controlar la posición del interruptor de

tipo de servicio:

Posición "Automático":

la instala-

ción se controla mediante un interrup-

tor de flotador externo en el depósito

de agua potable.

Posición "Manual": la instalación

se conecta y desconecta manual-

mente a través del interruptor prin-

cipal.

Î

Girar el interruptor principal a la posi-

ción "1", se arranca la producción de

agua potable..

– Indicador de la hora

Indicación alternativa de:

– Número de la instalción/versión y es-

tado de servicio.

– Temperatura de agua potable y con-

ductancia.

– Horas de servicio (_ _ _ _ _h_ _min).

몇

Advertencia

Peligro de daños en la instalación. Si se

apaga la instalación durante más de 14

días, se debe llevar a cabo una conserva-

ción por parte del servicio de atención al

cliente de Kärcher.

Î

Girar el interruptor principal a "0", la

instalación para la producción de agua

potable.

Nota

¡No dejar la instalación encendida duran-

te la noche! Por la noche se realiza una

limpieza automática del filtro de ruidos

electrónicos. Si se omite esta limpieza se

corre el riesgo de dañar la instalación.



Peligro

Riesgo para la salud provocado por una

mala calidad del agua potable. Para ase-

gurar la calidad el agua potable se deben

cumplir los controles del siguiente plan de

mantenimiento. Si no se cumplen los da-

tos nominales se debe parar la produc-

ción de agua potable y se debe informar al

servicio técnico de Kärcher.

Instalación eléctrica

Símbolos

Uso previsto Protección del medio am- biente

Los materiales empleados para

el embalaje son reciclables y

recuperables. No tire el emba-

laje a la basura doméstica y en-

tréguelo en los puntos oficiales

de recogida para su reciclaje o

recuperación.

Los aparatos viejos contienen

materiales valiosos reciclables

que deberían ser entregados

para su aprovechamiento pos-

terior. Evite el contacto de bate-

rías, aceites y materias

semejantes con el medioam-

biente. Por este motivo, entre-

gue los aparatos usados en los

puntos de recogida previstos

para su reciclaje.

Puesta en marcha

Antes de la puesta en marcha

Rellenar la estación dosificadora

Funcionamiento

Conectar la instalación

Elementos de vigilancia

Pantalla filtro de ruidos electrónicos y

carbono activo

Pantalla del panel de control

Apagar la instalación

Mantenimiento y cuidado

Español

 57

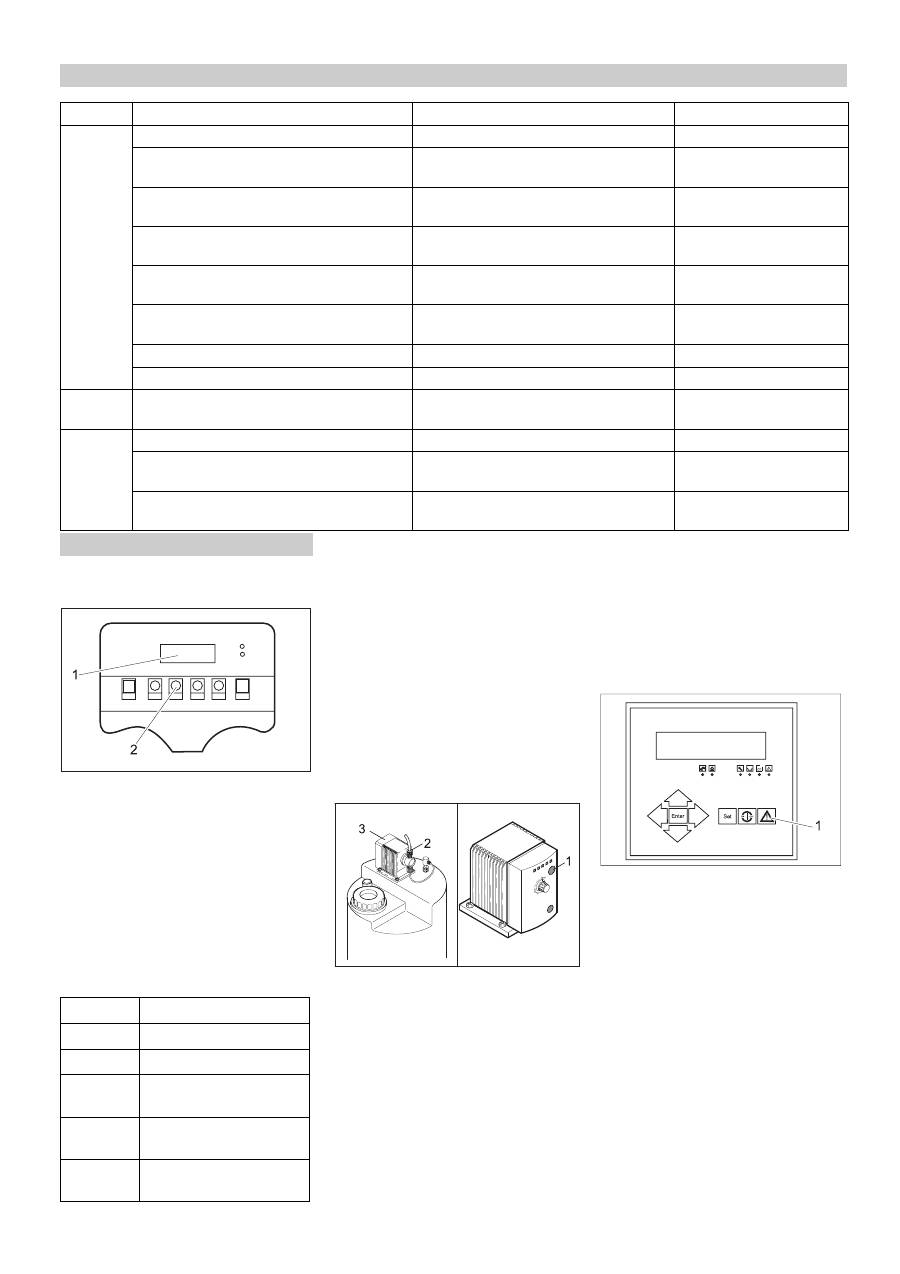

1 anuncio

2 Tecla ADVANCE

Durante el servicio se indica la hora actual

en pantalla.

Î

Pulsar la tecla ADVANCE durante 5 o

6 segundos. En la pantalla aparece el

indicador del primer indicador de esta-

do de la siguiente lista.

Î

Para cambiar al siguiente indicador,

pulsar brevemente la tecla ADVAN-

CE.

Si no se acciona la tecla ADVANCE du-

rante un período, salta la pantalla hacia

atrás al indicador de la hora.

Se debe ventilar la bomba dosificadora en

caso de que esta haya aspirado aire (por

ejemplo porque el recipiente dosificador

está totalmente vacío).

– La instalación se para, en la pantalla

aparece la avería "Guardamotor".

Nota

Este aviso de avería aparece indepen-

dientemente de qué recipiente dosificador

este vacío.

1 Tecla frecuencia de dosificación

2 unión roscada

3 Bomba dosificadora

Î

Rellenar la estación dosificadora (véa-

se capítulo puesta en marcha).

Î

Aflojar la rosca de la bomba dosifica-

dora.

Î

Leer la frecuencia dosificadora ajusta

en los LEDs de la bomba dosificadora

y apuntar.

Î

Ajustar al 100% la frecuencia de dosi-

ficación pulsando repetidamente el

botón de frecuencia de dosificación y

esperar hasta que no haya más bur-

bujas en la tubería de absorción

(aprox. 1 minuto). Recoger el líquido

de dosificación que salga con un pa-

ño.

Î

Ajustar la rosca.

Î

Ajustar de nuevo la bomba dosificado-

ra a la frecuencia de dosificación origi-

nal.

1 Tecla Return

Î

Confirmar el aviso de avería en el pa-

nel de control con la tecla Return, la

instalación arranca.

Î

Comprobar la diferencia de presión de

ambos manómetros. En caso de que

sea superior a 0,08 MPa (0,8 bar)

cambiar la unidad de filtro:

Î

Girar el interruptor principal a la posi-

ción "0".

Î

Interrumpir la alimentación de agua

bruta.

Î

Abrir el grifo de pruebas de agua bruta

para quitar la presión del filtro.

Plan de mantenimiento

Cuándo

Controles/tarea

Valor nominal

En caso de divergencia

A diario

Nivel del depósito dosificador

relleno suficiente

rellenar

Burbujas de aire en las tuberías dosificadoras sin burbujas de aire

Purgar de aire la bomba do-

sificadora

Flujo de agua potable según el valor de la

puesta en marcha

Bajada dentro del 10%

Regulación fina

Valor conductor del agua potable según el va-

lor de la puesta en marcha

Subida dentro del 10%

Regulación fina

Diferencia de presión de la presión de la bom-

ba y el concentrado

máximo 15% por encima de la diferencia

de la puesta en marcha

Servicio técnico de Kärcher

Contador de funcionamiento del filtro de rui-

dos electrónicos y carbono activo

Se ha producido el lavado contracorriente

en las últimas 24 horas

Servicio técnico de Kärcher

Diferencia de presión filtro fino

máximo 0,08 MPa (0,8 bar)

Cambiar filtro fino

Control visual de la instalación

sin fugas

Servicio técnico de Kärcher

semanal-

mente

Completar el protocolo de funcionamiento

mensual

Limpiar y lavar el recipiente dosificador

Comprobar visualmente la bomba de agua

bruta

no se detectan daños/fugas

Servicio técnico de Kärcher

Interruptor de flotador en el depósito de agua

potable

no se reconoce ninguna avería en el fun-

cionamiento

Servicio técnico de Kärcher

Trabajos de mantenimiento

Leer el filtro de ruidos electrónicos y

carbono activo

anuncio

Significado

2000

sin significado

0000

sin significado

D–07

Días restantes hasta el si-

guiente retrolavado

–001

Número de los retrolava-

dos realizados

0–01

Días-horas desde el últi-

mo retrolavado

Purgar de aire la bomba dosificadora

Cambiar filtro fino

58

Español

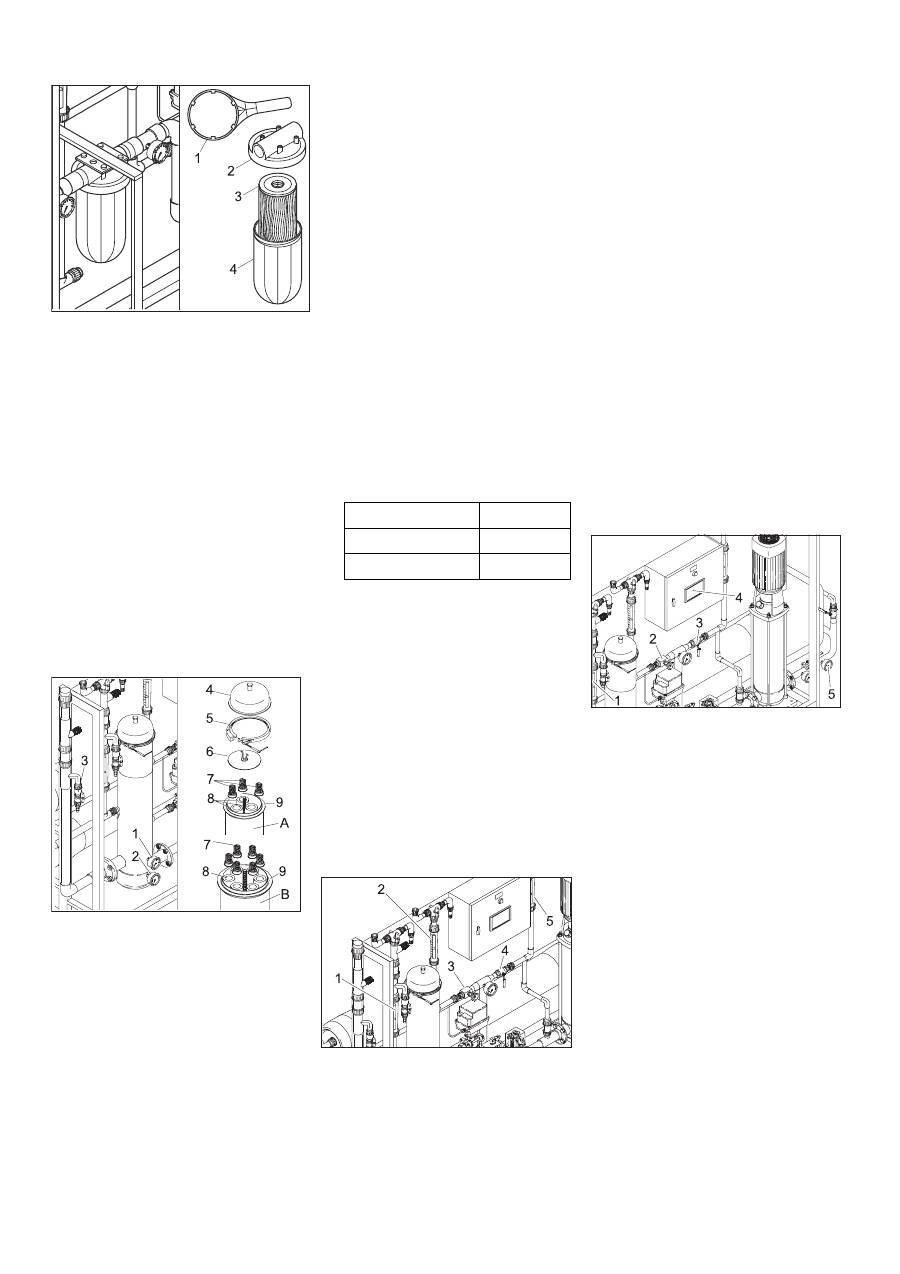

WPC 2500 BW-AM:

1 Llave del filtro

2 Carcasa del filtro

3 Taza del filtro

4 cartucho filtrante

Î

Soltar y desenroscar la taza del filtro

con la llave del filtro.

Î

Extraer el inserto filtrante.

Î

Limpiar la carcasa y la taza del filtro.

Î

Colocar un nuevo inserto de filtro en la

taza del filtro.

Î

Montar y apretar la taza del filtro.

Î

Cerrar el grifo de prueba de agua bru-

ta.

Î

Reestablecer la alimentación de agua

bruta.

Î

Girar el interruptor principal en la posi-

ción "1".

WPC 5000/10000 BW-AM:

1 Manómetro

2 Manómetro

3 Grifo de pruebas de agua bruta

4 tapa

5 Anillo de sujeción

6 Placa de rosca

7 Tapa del resorte

8 Vela del filtro

9 Carcasa del filtro

A WPC 5000 BW-AM

B WPC 10000 BW-AM

Î

Soltar el anillo de sujeción.

Î

Quitar la tapa.

Î

Desenroscar la placa de rosca.

Î

Extraer las tapas de resorte.

Î

Extraer las velas de filtro.

Î

Limpiar la carcasa del filtro.

Î

Colocar las nuevas velas de filtro.

Î

Colocar la tapas de resorte sobre las

velas de filtro.

Î

Enroscar la placa de rosca.

Î

Colocar la tapa y apretar el anillo de

sujeción.

Î

Cerrar el grifo de prueba de agua bru-

ta.

Î

Reestablecer la alimentación de agua

bruta.

Î

Girar el interruptor principal en la posi-

ción "1".

몇

Advertencia

Peligro de daños para la instalación. Si se

realizan modificaciones a las configura-

ciones de la instalación no se deben so-

brepasar los siguientes valores:

–

Presión de la bomba máximo 2,1 MPa

(21 bar)

–

Caudal de agua potable máximo:

– La cantidad de concentrado no puede

sobrepasar el valor de la puesta en

marcha

–

No modificar el ajuste de la válvula re-

guladora de la bomba.

Nota

La instalación reacciona con retraso a las

modificaciones realizadas a las válvulas

de regulación. Por esta razón, realizar la

configuración de la válvula de regulación

de presión y la válvula de regulación de

concentrado poco a poco y esperar a que

surtan efecto.

(1) El flujo de agua potable ha bajado

de __ l/h a __ l/h

1 Caudalímetro agua potable

2 Concentrado del caudalímetro

3 Válvula de regulación de concentrado

4 Válvula de regulación de la presión

5 Caudalímetro retorno de concentrado

Î

Leer la cantidad de agua potable en el

caudalímetro y comparar el valor en la

puesta en marcha (véase protocolo de

puesta en marcha). Si el flujo de agua

potable ha bajado a _____l/h, llevar a

cabo la siguiente regulación exacta:

Î

Cerrar la válvula de regulación de pre-

sión lentamente en el sentido de las

agujas del reloj hasta que se haya al-

canzado casi toda la cantidad nominal

de retorno de concentrado.

Î

Cerrar lentamente la válvula de regu-

lación de contrado en el sentido de las

agujas del reloj hasta que se haya al-

canzado los valores nominales corres-

pondientes de ambos caudalímetros

para concentrado y agua potable.

Î

Llevar a cabo un reajuste en ambas

válvulas si es necesario.

Nota

Si la regulación exacta no aumenta el flujo

de agua potable, se debe informar el ser-

vicio técnico de Kärcher.

(2) La conductividad del agua potable ha

subido de _____µS/cm a _____µS/cm

Nota

Los ligeros aumentos de la conductividad

del agua potable no perjudican la calidad

del agua potable.

1 Caudalímetro agua potable

2 Válvula de regulación de concentrado

3 Válvula de regulación de la presión

4

Pantalla

5 Manómetro presión de entrada de

membrana

Î

Leer el valor de conductividad en la

pantalla del panel de control y compa-

rar con el valor de la puesta en marcha

(véase protocolo de puesta en mar-

cha. Si el valor de conductividad del

agua potable ha subido a _____µS/

cm, de debe enjuagar la membrana de

la unidad filtrante RO:

Î

Abrir la válvula de regulada concetra-

do en pequeños pasos en la dirección

contraria al sentido del reloj, hasta que

la conductividad haya alcanzado el

valor nominal.

Î

Cerrar la válvula reguladora de pre-

sión en pequeños pasos en el sentido

de las agujas del reloj, hasta que el

caudalímetro de agua potable alcance

el valor nominal.

Regulación exacta de las presiones de

funcionamiento

WPC 2500 BW-AM

2.500 l/h

WPC 5000 BW-AM

5.000 l/h

WPC 10000 BW-AM 10.000 l/h
