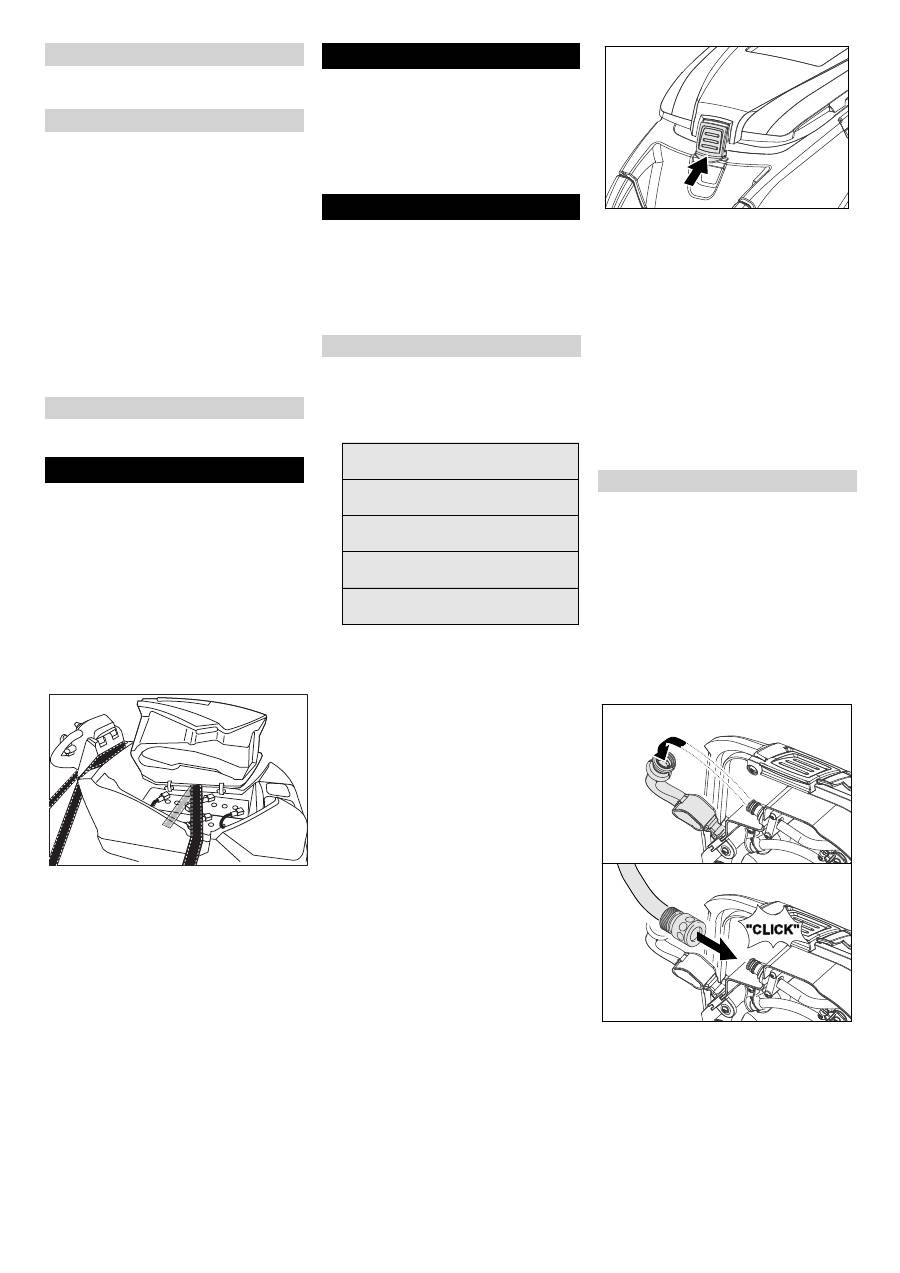

Karcher B 80 W Bp Pack DOSE D 75: Vervoer Opslag Onderhoud

     -

6

Nalooptijd van de borstels instellen.



Instelling zoals "Taal instellen".



Infotoets draaien tot de functie Batterij-

menu weergegeven wordt.



Infotoets indrukken – Laadkarakteris-

tiek overeenkomstig de ingebouwde

batterijen selecteren.

Instructie

: De instelling van de laadka-

rakteristiek mag enkel plaatsvinden na

overleg met de Kärcher-klantenservice.

In het bijzonder wanneer de batterij niet

in het menu vermeld is.



Veranderde instelling door indrukken

van de Infobutton bevestigen of wach-

ten tot de ingestelde waarde na 10 se-

conden automatisch overgenomen

wordt.

Terug naar de basisinstelling gaan.



Gevaar

Gevaar voor letsel! Het apparaat mag voor

het op- en afladen alleen op hellingen tot de

maximale waarde (zie "Technische gege-

vens") gebruikt worden. Langzaam rijden.

Voorzichtig

Gevaar voor letsels en beschadigingen!

Houd bij het transport rekening met het ge-

wicht van het apparaat.



Borstel eruitnemen om beschadiging

van de borstel te vermijden.



Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen

beveiligd worden tegen verschuiven en

kantelen.

Voorzichtig

Gevaar voor letsel en beschadiging! Het

gewicht van het apparaat bij opbergen in

acht nemen.

Het apparaat mag alleen binnen worden

opgeborgen.



Gevaar

Gevaar voor letsel! Voor alle werken aan

het apparaat Intelligent Key aftrekken en

stekker van het oplaadapparaat uittrekken.



Vuilwater en resterend schoon water

aflaten en verwijderen.



Wanneer de overeenkomstige weerga-

ve verschijnt, onderhoudswerkzaam-

heid uitvoeren.



Infotoets indrukken, de weergave wordt

gereset. Na vooropgestelde tijdsinter-

vallen verschijnt de weergave opnieuw.

Voorzichtig

Beschadigingsgevaar. Apparaat niet met

water afspuiten en geen agressieve reini-

gingsmiddelen gebruiken.



Vuil water aflaten.



Vuilwatertank met zuiver water uitspoe-

len of met het vuilwatertankspoelsy-

steem (optie) reinigen.



Grofvuilfilter uit de vuilwatertank nemen

en reinigen.



Apparaat aan de buitenkant met een

vochtige, in mild zeepsop gedrenkte

doek reinigen.



Pluizenzeef controleren, indien nodig

reinigen.



Alleen BR variant: lade voor grof vuil

verwijderen en leegmaken.



Alleen BR variant: Waterverdeelgoot

reinigen (zie "Onderhoudswerkzaam-

heden").



Zuiglippen en schraaplippen reinigen,

op slijtage controleren en indien nodig

vervangen.



Borstels op slijtage controleren, indien

nodig vervangen.



Sluiting van vuilwatertank naar binnen

drukken en deksel van de vuilwatertank

zo sluiten, dat een kier voor het drogen

open blijft.



Accupolen op roest controleren, zo no-

dig afborstelen. Erop letten dat de ver-

bindingskabels goed vast zitten.



Afdichting tussen vuilwaterreservoir en

deksel reinigen en op dichtheid contro-

leren, indien nodig vervangen.



Bij niet-onderhoudsvrije accu's, zuur-

dichtheid van de cellen controleren.



Borsteltunnel reinigen (alleen BR vari-

ant).



Voorgeschreven inspectie door klan-

tendienst laten uitvoeren.



Aftapslang vuilwater uit de houder ne-

men en deze in een geschikte verza-

melinrichting laten zakken.



Deksel van het doseerapparaat ope-

nen.



Deksel vuilwatertank openen.



Flexibele sluiting van het spoelsysteem

aftrekken.



Waterslang met het spoelsysteem ver-

binden.



Deksel vuilwaterreservoir sluiten tot het

op de flexibele sluiting ligt.



Watertoevoer openen en het vuilwater-

reservoir gedurende ca. 30 seconden

spoelen.

Zo nodig het spoelen 2 tot 3 keer herha-

len.



Watertoevoer sluiten en slang weer van

het apparaat nemen.

Naloop van borstels

Laadkarakteristiek instellen

LOAD DEFAULT

Vervoer Opslag Onderhoud

Onderhoudsschema

Onderhoudsintervallen

Zuigbalk

reinigen

Waterfilter

reinigen

Zuiglippen

controleren

Turbine

Filter reinigen

Borstel

reinigen of vervangen

Na elk bedrijf

Maandelijks

Jaarlijks

Onderhoudswerkzaamheden

Vuilwatertankspoelsysteem (optie)

54 NL

-

7

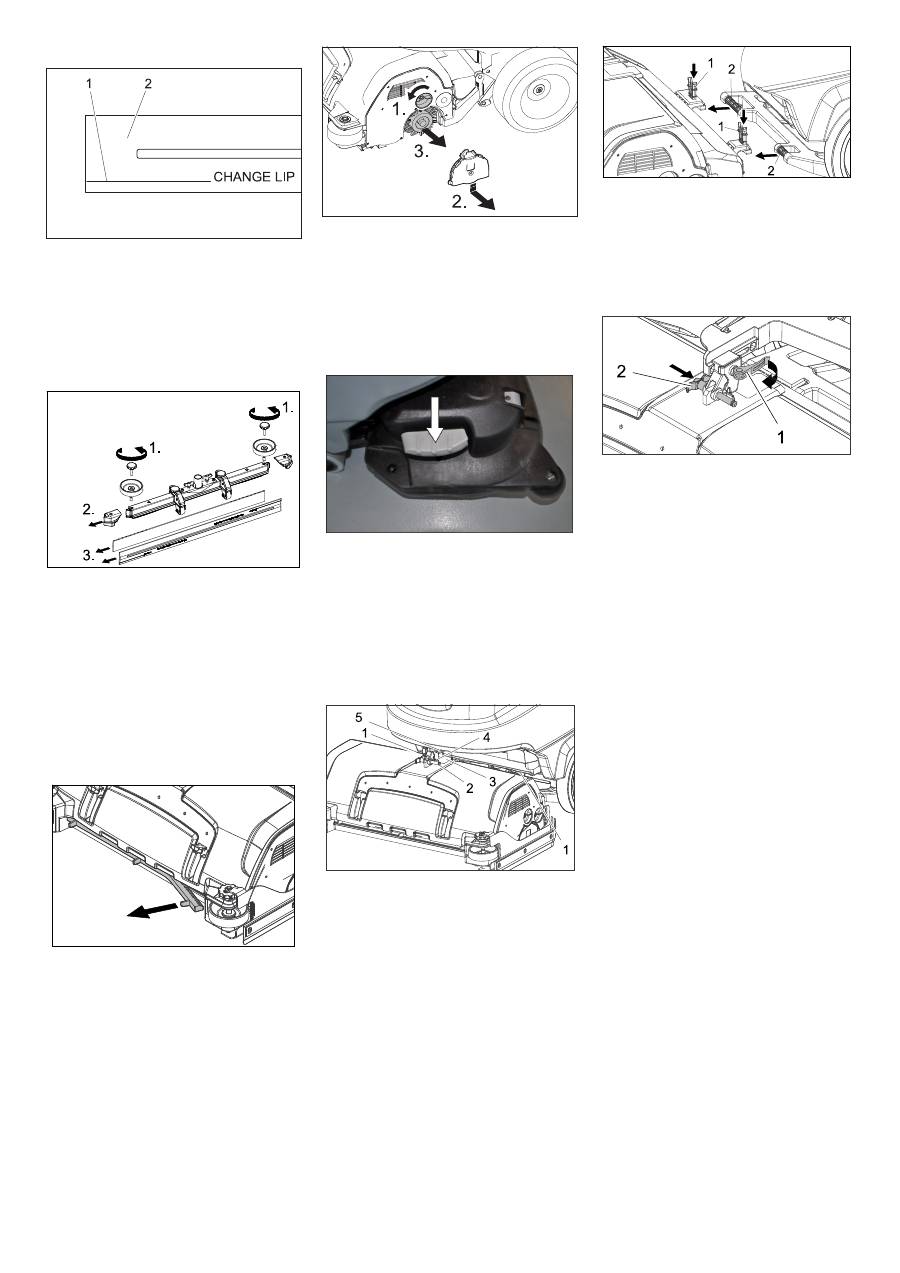

1 Slijtagemarkering

2 Zuiglip

De zuiglippen moeten verwisseld of ge-

keerd worden, wanneer ze tot de slijtage-

markering versleten zijn.



Zuigbalk wegnemen.



Stergrepen er uit schroeven.



Kunststofonderdelen verwijderen.



Zuiglippen verwijderen.



Nieuwe of gekeerde zuiglippen inschui-

ven.



Kunststofonderdelen opschuiven.



Stergrepen inschroeven en vastdraai-

en.



Rubberlijst verwijderen en goot met een

doek reinigen. Na de reiniging de rub-

berlijst gelijkmatig opnieuw aanduwen.



Vergrendeling van het lagerdeksel los-

maken.



Lagerdeksel naar beneden duwen en

eruit trekken.



Borstelrollen uittrekken.

Instructie

: Be borstelwalsen vervan-

gen wanneer de lengte van de borstel-

haren 10 mm heeft bereikt.



Nieuwe borstelwals plaatsen.



Lagerdeksel in de omgekeerde volgor-

de opnieuw monteren.



Werkwijze aan de tegenoverliggende

kant herhalen.



Pedaal borstelvervanging over de

weerstand naar beneden duwen.



Schijfborstel zijdelings onder de reini-

gingskop eruit trekken.



Nieuwe schijfborstel onder de reini-

gingskop houden, naar boven duwen

en laten vastklikken.



Apparaat ca. 2 m naar voren schuiven,

opdat de zwenkwielen naar achteren

wijzen.

1 Veerelement

2 Borgpen

3 Afdekking klemmenkast

4 Pal sluitpen

5 Excentriekhefboom



Afdekking van de klemmenkast afne-

men.



Reinigingskop in het midden voor het

apparaat leggen.



Stroomtoevoerkabel van de reinigings-

kop verbinden met het apparaat.



Afdekking van de klemmenkast aan-

brengen.



Slangkoppeling aan de reinigingskop

verbinden met de slang aan het appa-

raat.

1 Veerelement

2 Duwbeugel



Schuifbeugel in de opening van de rei-

nigingskop schuiven.



Veerelementen naar omlaag schuiven

en vastklikken.

1 Excentriekhefboom

2 Borgpen



Excentriekhefboom van de verschuif-

bare opname op de hefarm openen.



Hefarm van het apparaat omlaag

brengen

 (enkel met Intelligent Key

grijs), daartoe:

infotoets tot menu „Manuele aanstu-

ring“ draaien, dan indrukken.

Infotoets draaien en menu „Borstelkop“

selecteren.

Infotoets indrukken - hefarm zakt, om te

stoppen de infotoets nogmaals indruk-

ken.



Reinigingskop volledig tegen de duw-

beugel duwen.

Instructie

: hoe minder speling de reini-

gingskop na het bevestigen heeft, hoe

minder vibraties bij het reinigen optre-

den.



Opname verschuiven en borgpen inste-

ken en vergrendelen.



Excentriekhefboom opnieuw sluiten.



Ingebouwde reinigingskop

 (R of D)

in

het menu selecteren

 (enkel met Intel-

ligent Key grijs).

De uitbouw gebeurt in de omgekeerde

volgorde van de inbouw.

Voorzichtig

Bij de uitbouw van de reinigingskop kan de

stand van de machine instabiel worden, let-

ten op een veilige stand.

Eventueel achteraan ondersteunen en zo

beveiligen tegen kantelen.

Zuiglippen vervangen of draaien

Waterverdeelgoot reinigen

Borstelwalsen vervangen

Schijfborstel vervangen

Reinigingskop inbouwen

Reinigingskop demonteren

55 NL
