Karcher B 40 C Ep R 55: Eléments de commande et de fonction

     -

2

1 Levier pour abaisser la barre d'aspiration

2 Couvercle du réservoir d'eau sale

3 Rail de maintien pour la base fixe

4 Crible à peluches

5 Réservoir d'eau sale du système de rin-

çage (option)

6 Fermeture flexible du système de rin-

çage (option)

7 Verrouillage du réservoir d'eau sale

8 Flotteur

9 Guidon de poussée

10 Tamis de saletés grossières

11 Réservoir d'eau sale

12 Orifice de remplissage pour réservoir

d'eau propre

13 Flexible d'aspiration de détergent (uni-

quement variante boîte)

14 Bouteille de détergent (uniquement va-

riante boîte)

15 Fermeture du réservoir d'eau propre

avec filtre

16 Support de la bouteille de détergent

17 Réservoir d'eau propre

18 Verrouillage du réservoir

maintenu en plus par une tôle et une vis

19 Tête de nettoyage (illustration symbo-

lique) *

20 Rouleaux-brosses (variante BR),

Disques-brosses (variante BD) *

21 Réservoir de salissure grossière (uni-

quement BR)

22 Sécurité de polarisation de la batterie

23 Batterie *

24 Jauge de niveau d'eau propre

25 Pédale pour relever/abaisser les têtes

de nettoyage

26 Poignée rotative pour incliner la barre

d'aspiration

27 Ecrous-papillon pour fixer la barre d'as-

piration

28 Flexible d’aspiration

29 Barre d'aspiration *

30 Câble de raccordement pour chargeur

31 Remplissage automatique du récipient

d'eau propre (option)

32 Bouton de régulation pour la quantité

d'eau

33 Levier de conduite (B 40 W Bp)

Commutateur de sécurité (B 40 C Bp)

34 Pupitre de commande

35 Surface de dépose pour le kit de net-

toyage « Homebase Box »

36 Crochet de câble

37 Flexible de vidange de l'eau sale avec

dispositif de dosage

* pas comprise dans l'étendue de livraison

–

Les éléments de commande pour le

processus de nettoyage sont jaunes.

–

Les éléments de commande pour la

maintenance et l'entretien sont en gris

clair.

Eléments de commande et de fonction

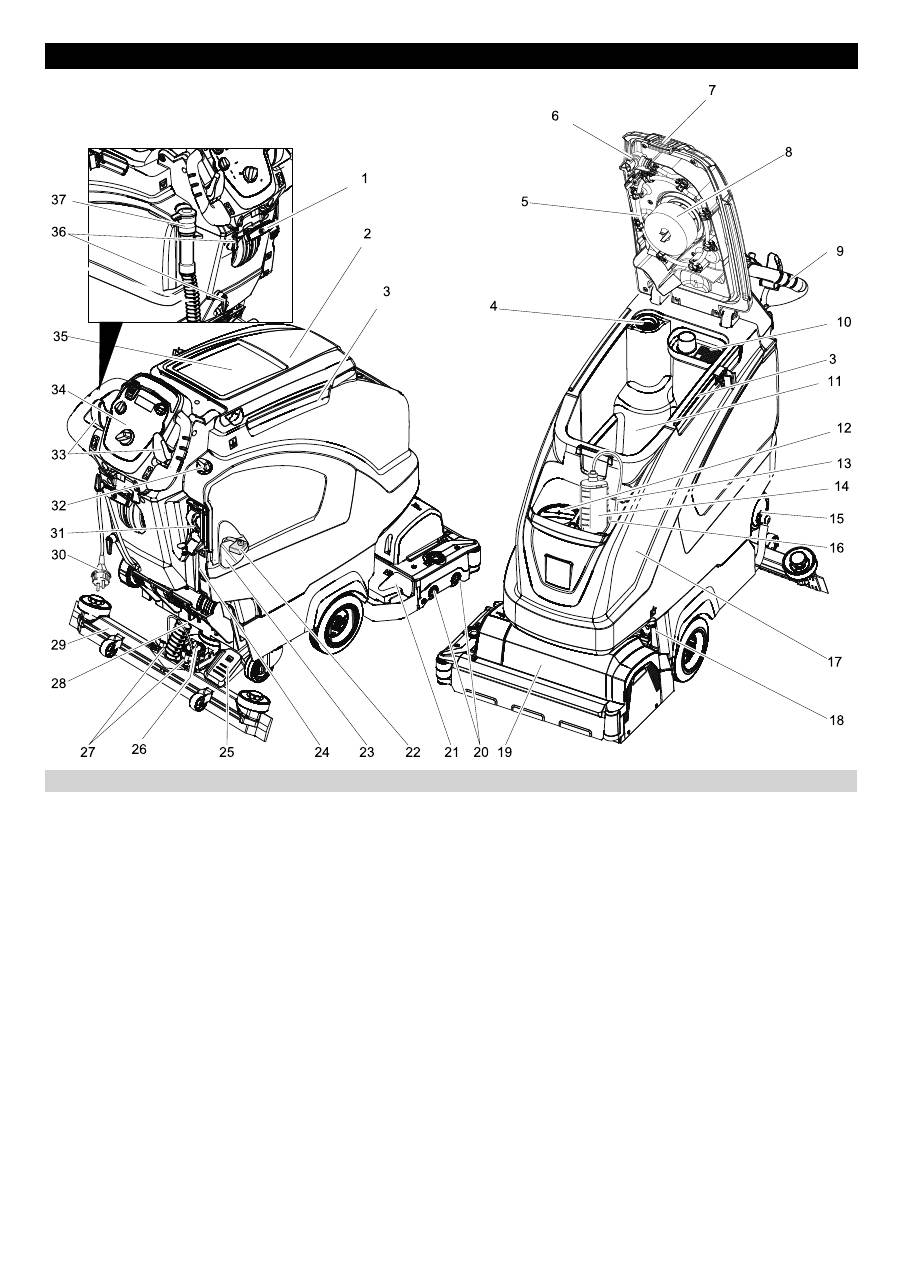

Figure Autolaveuse

Repérage de couleur
