Tehniskie dati

Elektrības pieslēgums

Spriegums V 400

Strāvas veids Hz 3~ 50

Pieslēguma jauda kW 8,0

Tīkla drošinātājs (kūstošais, Char. C) A 13

Aizsardzība IPX5

Maksimāli pieļaujamā tīkla pretestība omi (0,189+j0,118)

2

Pagarinātāja kabelis 10 m mm

2,5

2

Pagarinātāja kabelis 30 m mm

4

Ūdensapgāde

Pievadāmā ūdens temperatūra (maks.) °C 60

Pievadāmā ūdens daudzums (min.) l/h (l/min.) 1200 (20)

Sūkšanas augstums no atklātās tvertnes (20°C) m 0,5

Pievadāmā ūdens spiediens (maks.) MPa (bar) 1 (10)

Tehniskie dati attiecībā uz jaudu

Darba spiediens MPa (bar) 21 (210)

Sprauslas izmērs 052

Maks. darba pārspiediens MPa (bar) 23,1 (231)

Sūknējamā šķidruma daudzums l/h (l/min.) 1000 (16,7)

Tīrīšanas līdzekļa sūknēšana l/h (l/min.) 0...80 (0...1,3)

Rokas smidzinātājpistoles atsitiena spēks (maks.) N 62

Saskaņā ar EN 60355-2-79 aprēķinātās vērtības

Plaukstas-rokas vibrācijas lielums

2

Rokas smidzinātājpistole m/s

<2,5

2

Strūklas padeves caurule m/s

<2,5

2

Nenoteiktība K m/s

1

Skaņas spiediena līmenis L

pA

dB(A) 72

Nenoteiktība K

pA

dB(A) 1

Skaņas jaudas līmenis L

WA

+ nenoteiktība K

WA

dB(A) 87

Izejmateriāli

Eļļas daudzums l 1,2

Eļās veids SAE 90

Izmēri un svars

Garums mm 560

Platums mm 500

Augstums mm 1090

Svars bez piederumiem kg *

* 1.286-300.0: 71,5 kg; 1.286-304.0: 75,5 kg; 1.286-305.0: 78 kg; 1.286-307.0: 67 kg;

1.286-308.0. 69 kg; 1.286-312: 71,5 kg

– 9

241LV

Перед першим застосуванням

11 Кришка пристрою

вашого пристрою прочитайте

12 Манометр

Українська

цю оригінальну інструкцію з

13 З’єднання високого тиску

експлуатації, після цього дійте

14 Підставка для насадок

відповідно неї та збережіть її для

15 Підключення водопостачання

подальшого користування або для

16 Фільтр тонкого очищення

наступного власника.

17 Індикація рівня олії

Перелік

18 Масляний бак

19 Підставка для шланга

Елементи прристрою . . . . UK . . .1

20 Вентиляція баку для

миючого засобу

Правила безпеки. . . . . . . . UK . . .1

21 Місце для аксесуарів

Правильне застосування . UK . . .2

22 Тримач кабелю

Захисні засоби . . . . . . . . . UK . . .2

23 Рукоятка

Захист навколишнього

24 Нарізне сполучення для насадок

середовища. . . . . . . . . . . . UK . . .3

25 Сопло

Перед початком роботи . . UK . . .3

26 Вихлопне сопло

Введення в експлуатацію. UK . . .4

27 Запобіжник

Експлуатація . . . . . . . . . . . UK . . .5

28 Барабан для намотки шланга

Транспортування . . . . . . . UK . . .6

29 Рукоятка

Зберігання . . . . . . . . . . . . . UK . . .6

Догляд та технічне

Кольорове маркування

обслуговування. . . . . . . . . UK . . .7

– Органи управління для процесу

Допомога у випадку

чищення є жовтими.

неполадок . . . . . . . . . . . . . UK . . .8

– Органи управління для технічного

Запасні частини . . . . . . . . UK . . .8

обслуговування та сервісу є світло-

Гарантія . . . . . . . . . . . . . . . UK . . .9

сірими.

Заява при відповідність

Європейського

Правила безпеки

співтовариства . . . . . . . . . UK . . .9

Технічні характеристики. . UK . .10

– Перед першим використанням на

виробництві обов’язково прочитайте

Елементи прристрою

вказівки з техніки безпеки № 5.951-

Розгорніть, будь ласка, спочатку

949.0.

сторінки з малюнками

– Необхідно дотримуватися

1 Ручний розпилювач

відповідних національних

2 Важіль з ручним розпилювачем

законодавчих норм по роботі з

рідинними струминними

3 Шланг високого тиску

установками.

4 Тримач для ручного пістолета-

– Необхідно дотримуватися

розпилювача

відповідних національних

5 Дозуючий клапан засобу

для

законодавчих норм по техніці

чищення

безпеки. Необхідно регулярно

6 Кришка для баку миючого засобу

перевіряти роботу рідинних

7 Бак для мийного засобу

струминних установок і результати

8 Всмоктуючий шланг для засобів для

перевірки оформляти в письмовому

чищення з фільтром

виді.

9 Кріпильні гвинти кришки приладу

10 Апаратний вимикач

242 UK

– 1

Знаки у посібнику

Правильне застосування

 Обережно!

Використовувати тільки цей

Для небезпеки, яка безпосередньо

високонапірний миючий апарат

загрожує та призводить до тяжких

– для очищення струменем низького

травм чи смерті.

тиску з використанням мийного

засобу (наприклад, чищення

몇 Попередження

устаткування, автомобілів, будинків,

Для потенційно можливої небезпечної

інструментів),

ситуації, що може призвести до

– для очищення струменем високого

тяжких травм чи смерті.

тиску без використання мийного

Увага!

засобу (наприклад, чищення

Для потенційно можливої небезпечної

фасадів, терас, садового

ситуації, що може призвести до легких

устаткування).

травм чи спричинити матеріальні

Для стійких забруднень ми

збитки.

рекомендуємо як фрезу для видалення

Символи на пристрої

бруду додаткове обладнання.

Струмінь під високим тиском

Захисні засоби

може становити небезпеку

Захисні пристрої призначені для захисту

при неправильному

користувача і не повинні бути виведені з

використанні. Не можна направляти

ладу або використовуватися з іншою

струмінь на людей, тварин, увімкнуте

метою.

електрообладнання або на

сам прилад.

Відповідно до діючих директив

Перепускний хлипак

забороняється експлуатація

Перепускний клапан запобігає

приладу без сепаратору

перевищенню припустимого робочого

систем у системі

тиску.

водопостачання питної води. Слід

використовувати відповідний

Манометричний вимикач

сепаратор систем фірми Kaercher або

– Якщо важіль ручного пістолета-

альтернативний сепаратор систем,

розпилювача відпускається,

згідно EN 12729 типу BA.

манометричний вимикач відключає

Вода, що пройшла через системний

насос, подача струменя води під

сепаратор, вважається непридатною

високим тиском припиняється. При

для пиття.

натисканні на важіль насос знову

включається.

– Пропускний клапан та пневматичний

вимикач вмикаються та пломбуються

заводом-виробником. Вмикання

проводиться лише службою

технічної підтримки.

Вимикач захисту двигуна

У випадку надмірної напруги в мережі

вимикач захисту двигуна відключає

пристрій.

– 2

243UK

Захист навколишнього

Встановіть запасні частини

середовища

 Установити насадку на струминну

трубку за допомогою

нарізного

Матеріали упаковки піддаються

з'єднання.

переробці для повторного

 З'єднати струминну трубку з ручним

використання. Будь ласка, не викидайте

пістолетом-розпилювачем.

пакувальні матеріали разом із домашнім

сміттям, віддайте їх для повторного

У приладах з барабаном шланга:

використання.

 Вставити і зафіксувати рукоятку у

валу барабана для шланга.

Старі пристрої містять цінні

матеріали, які можуть

У приладах без барабана шланга:

перероблятися та підлягають

 Lock in the cable hook in the side-hole

передачі в пункти прийому вторинної

on the handle.

сировини. Батареї, мастило та схожі

У пістолетах-розпилювачах із

матеріали не повинні потрапити у

гвинтовою наріззю:

навколишнє середовище. Тому,

будь

 Міцно затиснути з'єднання високого

ласка, утилізуйте старі пристрої за

тиску.

допомогою спеціальних систем збору

сміття.

У пістолетах-розпилювачах без

Інструкції із застосування

гвинтової нарізі:

компонентів (REACH)

 За допомогою викрутки видавити

Актуальні відомості про компоненти

запобіжний затиск на пістолеті-

наведені на веб-вузлі за адресою:

розпилювачі (мал. А).

www.kaercher.com/REACH

 Установити пістолет-розпилювач на

голівці та закріпити до упору кінець

Перед початком роботи

шланга високого тиску. При цьому

проконтролювати, щоб вільна шайба

Розпаковування

на кінці шланга повністю спускалася

– При розпакуванні перевірити вміст

вниз (мал. В).

упаковки.

 Знову нажати на запобіжний затиск

– Якщо виникають ошкодження при

на пістолеті-розпилювачі. При

транспортуванні, негайно повідомте

правильному кріпленні шланг може

про це продавця.

витягатися не більше ніж на 1 мм.

Якщо це не так, шайба встановлена

Контролюйте рівень олії

неправильно (мал.C).

 Зчитати дані покажчика рівня масла

У приладах з барабаном шланга:

при непрацюючому приладі. Рівень

 Перед намотуванням розкладіть

масла повинен бути вище обох

шланг високого

тиску у витягнутому

покажчиків.

виді.

Активувати вентиляцію

 Намотати шланг високого тиску на

резервуара для масла

барабан для шланга шляхом

обертання рукоятки рівномірними

 Вигвинтити кріпильні гвинти кришки

рухами. Вибрати напрямок

приладу, зняти кришку.

обертання таким чином, щоб шланг

 Відрізати кінчик кришки резервуару

високого тиску не перегнувся.

для масла.

 Закріпити кришку приладу.

244 UK

– 3

Введення в експлуатацію

Подача води

Підведення до водопроводу

Електричні з'єднання

몇 Попередження

몇 Обережно!

Слідувати інструкціям водопровідного

Небезпека поранення електричним

підприємства.

струмом.

Відповідно до діючих директив

Пристрій може бути під’єднаний лише

забороняється експлуатація

до електричної мережі, що повинна

приладу без сепаратору систем у

бути встановлена електромонтером

системі водопостачання питної

згідно з IEC 60364.

води. Слід використовувати відповідний

Зазначена напруга на заводській

сепаратор систем фірми KARCHER або

табличці повинна збігатися з напругою

альтернативний сепаратор систем,

у джерелі току.

згідно EN 12729 типу BA. Вода, що

Мінімальний запобіжник розетки (див.

пройшла через системний сепаратор,

Технічні дані).

вважається непридатною для пиття.

Забороняється перевищувати

Увага!

максимально допустимий повний опір в

Системний роздільник завжди

точці під'єднання до мережі

(див. Технічні

підключати до системи

дані). В тому випадку, якщо вам не відома

водопостачання, і

ніколи

величина повного опору мережі в точці

безпосередньо до приладу!

електричного підключення, зверніться в

Потужність див. в Технічних даних.

енергозабезпечуючу організацію.

 Приєднати шланг подачі води

Прилад обов'язково повинен бути

(мінімальна довжина 7,5 м,

підключений до електричної мережі за

мінімальний діаметр 3/4") до місця

допомогою штекера. Забороняється

забору води приладом і до джерела

нероз'ємне з'єднання з джерелом

води (наприклад, до крана).

живлення. Штекер призначений для

Вказівка

відключення від мережі.

Перевіряти підключення

приладу до

Шланг подачі води не входить до

мережі на предмет пошкодження перед

комплекту постачання.

кожним використанням. Замініть

 Відкрити подачу води.

дефектний провід через авторизовану

Залити воду з відкритої ємності.

сервісну службу/електрика.

 Усмоктувальний шланг з фільтром

Штекери та з’єднання подовжувача, що

(№ для замовлення

4.440-238.0)

використовується, повинні бути

пригвинтити до місця підключення

водонепроникними.

водопостачання.

Використовувати подовжувач

 Видалити повітря з приладу:

достатнього діаметра (див. розділ

Відгвинтити форсунку.

"Технічні дані") і повністю розмотати

Дати приладу попрацювати, доки

його з котушки.

вода не почне текти без пухирців

Неправільні подовження ліній можуть

повітря.

бути небезпечними. Поза приміщеннями

Дати приладу попрацювати 10

використовуйте

відповідні подовжувачі

секунд - потім виключити. Повторити

линій з відповідним маркуванням та

процес кілька разів.

достатнім розміром перетину:

 Вимкніть пристрій та знов

Потужність див. на Зводській табличці/ в

приєднайте розпилювач.

Технічних даних.

– 4

245UK

Засоби для чищення Karcher гарантують

Експлуатація

безперебійну роботу. Будь ласка,

проконсультуйтеся з нами або відішліть

 Обережно!

запит на отримання нашого каталогу або

Небезпека вибуху!

інформаційних матеріалів щодо засобів

Не розпиляти горючі рідини.

для чищення.

При заміні пристрою в небезпечному

 Наповніть бак для миючого засобу.

місці (наприклад, бензоколонка)

 Replace high pressure nozzle with a

необхідно притримуватись

low pressure nozzle (size 250,

спеціальних порад по техніці безпеки.

attachment).

Увага!

 Дозуючий клапан миючого засобу

Чистити двигуни у місцях з відповідним

встановити на необхідну

маслоуловлювачем (захист

концентрацію.

навколишнього середовища).

Небезпека засмічення. Покласти

Встановлення

1357

форсунки у відсік для аксесуарів кінцем

дозуючого клапану

нагору.

Концентрація миючого

0,5 2,5 5,0 7,0

Робота під високим тиском

засобу [%]

(при максимальному

Вказівка

об'ємі перекачування)

Прилад оснащено контролером сили

всмоктування. Двигун запускається

Рекомендовані методи очищення

при натисканні на важіль пістолета.

 Розпилити невелику кількість засобу

 Завжди повністю розмотуйте шланг

для чищення

на суху поверхню та

високого тиску з барабана.

залишити діяти (не висихати).

 Встановіть вимикач приладу у

 Розчинений бруд змити струменем

положення "I".

під тиском.

 Розблокувати ручний пістолет-

 Після експлуатації занурити фільтр у

розпилювач і витягнути важіль

чисту воду. Дозуючий клапан

пістолета.

встановити на найвищу

концентрацію мийного засобу.

Експлуатація з засобом для

Запустити прилад і через одну

чищення

хвилину прополоскати.

몇 Попередження

Переривання роботи

Невідповідні засоби для чищення

 Відпустити важіль ручного пістолета-

можуть пошкодити прилад і об'єкти,

розпилювача, прилад вимкнеться.

що підлягають чищенню.

 Знову потягнути за важіль ручного

Використовувати тільки ті мийні

пістолета-розпилювача, прилад

засоби, які допущені до використання

знову увімкнеться.

компанією Kаrcher. Дотримуватися

вказівок й рекомендацій з дозування

щодо мийних засобів. Для дбайливого

ставлення до навколишнього

середовища ощадливо

використовуйте миючий засіб.

Дотримуватися вказівок по техніці

безпеки, наведених на

упаковці засобів

для чищення.

246 UK

– 5

Вказівка

Вимкнути пристрій

Використати стандартні антифризи

 Встановіть вимикач пристрою на "0".

для автомобілів на гликолевій

основі.

 Витягніть мережний штекер зі

Дотримуйтеся інструкцій з

штепсельної розетки.

використання антифризу.

 Закрийте подачу води.

 Залиште прилад увімкненим на

 Увімкніть пістолет-розпилювач, доки

протязі не більше 1 хвилини, доки

прилад не звільниться від тиску.

насос і трубопроводи не

 Застосувати запобіжний важіль

спорожняться.

ручного пістолета-розпилювача для

запобігання ненавмисного

Транспортування

спрацьовування пістолета.

Увага!

 Обережно!

Небезпека отримання травм та

Небезпека опіку гарячою водою.

ушкоджень! При транспортуванні слід

Залишки води можуть нагріватися у

звернути увагу на вагу пристрою.

вимкненому приладі. Нагріта вода може

 При транспортуванні на велику

розбризкуватись при від'єднанні

відстань нести прилад за ручку.

шланга від подачі води, що може

 Перед горизонтальним

призвести до опіків. Від'єднувати

транспортуванням звільнити бак для

шланг лише після охолодження

миючого засобу.

приладу.

 При перевезенні апарату в

Зберігати пристрій

транспортних засобах слід

 Вставити ручний пістолет-

враховувати місцеві діючі державні

розпилювач у тримач.

норми, направлені на захист від

ковзання та перекидання.

 Шланг високого тиску змотати й

повісити на підставку для

шланга.

Зберігання

або

Намотати шланг високого тиску на

Увага!

барабан. Вставити ручку рукоятки,

Небезпека отримання травм та

щоб заблокувати барабан для шланга.

ушкоджень! При зберіганні звернути

 Обмотати сполучний кабель навколо

увагу на вагу пристрою.

тримача кабелю.

Цей прилад має зберігатися лише у

внутрішніх приміщеннях.

Захист від морозів

몇 Попередження

Мороз пошкодить прилад, якщо з нього

повністю не спущено воду.

Прилад слід зберігати в захищеному від

морозу приміщенні.

Якщо зберігання в місці, захищеному

від морозу, неможливе:

 Звільніть бак для миючого засобу

(див."Догляд та технічне

обслуговування/В разі необхідності").

 Злийте воду.

 Прогоніть стандартний засіб захисту

від морозів через пристрій.

– 6

247UK

Догляд та технічне

Кожного тижня

обслуговування

 Перевірка рівня мастила При

молокообразній консистенції

 Обережно!

мастила (вода в мастилі) слід

Небезпека травмування від випадково

негайно звернутися до сервісної

запущеного апарату і електрошоку.

служби.

До проведення будь-яких робіт слід

 Почистіть фільтр тонкого очищення.

вимкнути пристрій та витягнути

Усуньте тиск

з приладу.

штекер.

Вигвинтити кріпильні гвинти кришки

Вказівка

приладу, зняти кришку.

Відпрацьоване масло дозволяється

Викрутіть штепсельну розетку з

фільтром.

утилізувати тільки в призначених для

Почистіть фільтр чистою водою чи

цього пунктах збору. Будь ласка,

струменем повітря під тиском.

здавайте відпрацьоване масло саме

Знову зберіть у зворотній

там. Забруднення навколишнього

послідовності.

середовища відпрацьованим маслом

 Очистити фільтр у всмоктувальному

карається законом.

шлангові миючого засобу.

Обстеження безпечності/договір

кожного року або через 500 годин

технічного обслуговування

роботи

Ви завжди можете домовитися з

вашим

 Заміна мастила.

торговельним представником про

регулярне проведення технічного огляду

Заміна мастила

або укласти договір техобслуговування.

Вказівка

Звертайтеся до нас за консультацією!

Кількість і вид масла див. розділ

"Технічні дані".

Перед кожним застосуванням

 Вигвинтити кріпильні гвинти

кришки

 Перевірити сполучний кабель на

приладу, зняти кришку.

предмет ушкоджень (небезпека

 Вигвинтити різьбову пробку,

враження струмом), пошкоджений

розташовану на задній частині

кабель слід негайно замінити в

кожуха мотора.

уповноваженій сервісній службі/

 Спустіть олію з контейнера.

електриком.

 Прикрутіть пробку маслозливного

 Перевірти на пошкодження рукав

отвору.

високого тиску (опасність розриву).

 Повільно залити нове мастило;

Пошкодженний рукав високого тиску

пухирці повітря повинні вийти.

потрібно негайно

замінити.

 Одягнути кришку бака для мастила.

 Перевірте пристрій (насос) на

 Закріпити кришку приладу.

герметичність.

В разі необхідності

3 краплі води за хв. є допустимими та

 Звільніть та почистьте бак для

можуть виходити на зовнішню

миючих засобів.

поверхню пристрою. При більшій

Витягніть кришку для

баку для

негерметичності викликайте службу

миючого засобу із всмоктувальним

технічної підтримки.

шлангом.

Покладіть прилад на задню частину.

Звільніть та почистьте бак для

миючих засобів.

248 UK

– 7

Допомога у випадку

Насос стукає

неполадок

 Перевірити на герметичність

усмоктувальний шланг

для води і

 Обережно!

мийного засобу.

Небезпека травмування від випадково

 Видалити повітря з приладу (див.

запущеного апарату і електрошоку.

"Введення в експлуатацію").

До проведення будь-яких робіт слід

 Почистіть фільтр тонкого очищення.

вимкнути пристрій та витягнути

 При необхідності, звернутися до

штекер.

сервісної служби.

Електричні конструктивні елементи

повинні перевірятися тільки

Засіб для чищення не

вповноваженою сервісною службою.

всмоктується

При пошкодженнях, не зазначених у

 Установити насадку низького тиску.

цьому розділі, у випадку сумніву або при

 Перевірити/прочистити всмоктуючий

чіткій вказівці слід звертатися до

шланг для засобів для чищення з

уповноваженої сервісної служби.

фільтром.

Пристрій не працює

 Почистіть/замініть зворотний клапан

 Перевірити

сполучний кабель на

на сполучному елементі шлангу

предмет пошкоджень.

подачі миючих

засобів.

 При електричних несправностях слід

 Відкрити або перевірити/прочистити

звертатися до сервісної служби.

дозувальний клапан мийного засобу.

 Почистіть отвір для вентиляції баку

Пристрій не працює під тиском

для миючих засобів.

 Установити насадку високого тиску.

 При необхідності, звернутися до

 Промийте/замініть розпилювачі.

сервісної служби.

 Почистити фільтр тонкого очищення,

Запасні частини

замінити на новий в разі

необхідності.

– При цьому будуть використовуватись

 Видалити повітря з приладу (див.

лише ті комплектуючі та запасні

"Введення в експлуатацію").

частини, що надаються виробником.

 Перевірити о'бєм подачі води (див.

Оригінальні комплектуючі та запасні

розділ "Технічні дані").

частини замовляються по гарантії,

щоб можна було безпечно та без

 Перевірити всі труби і шланги, що

перешкод використовувати пристрій.

ведуть до насоса.

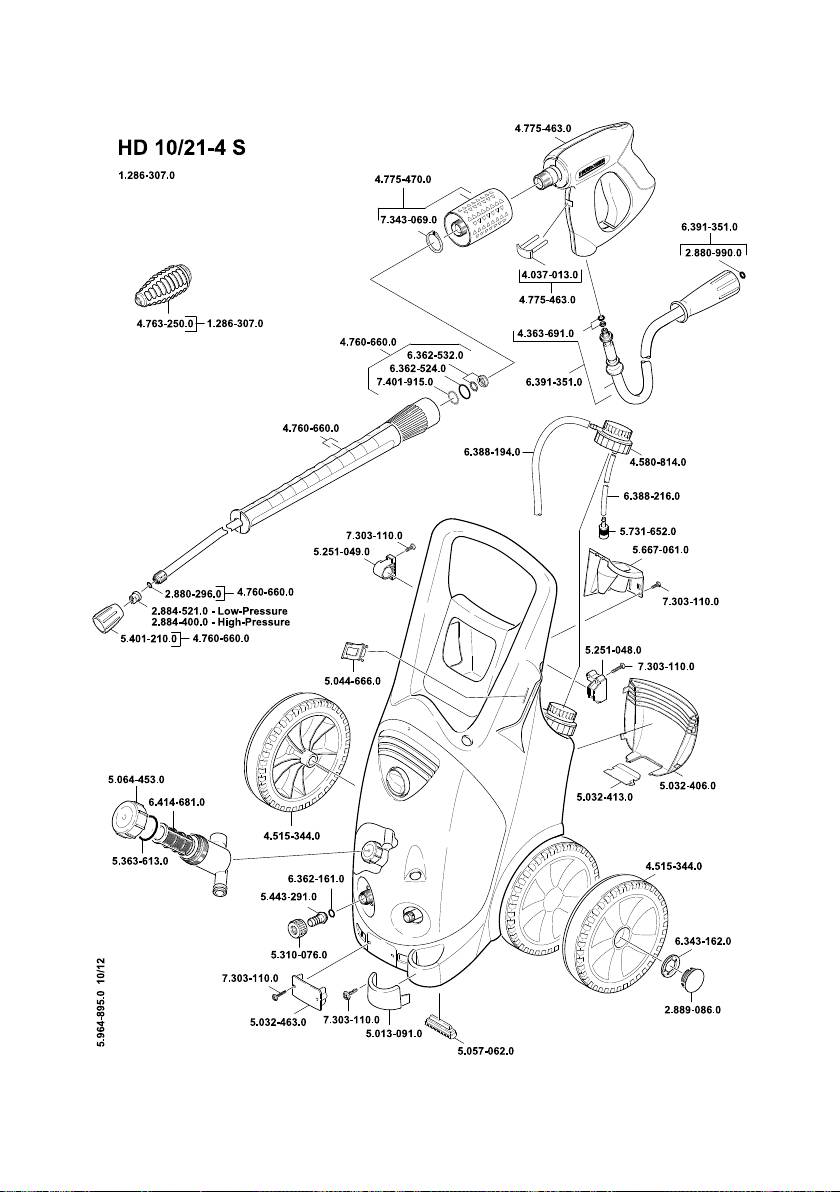

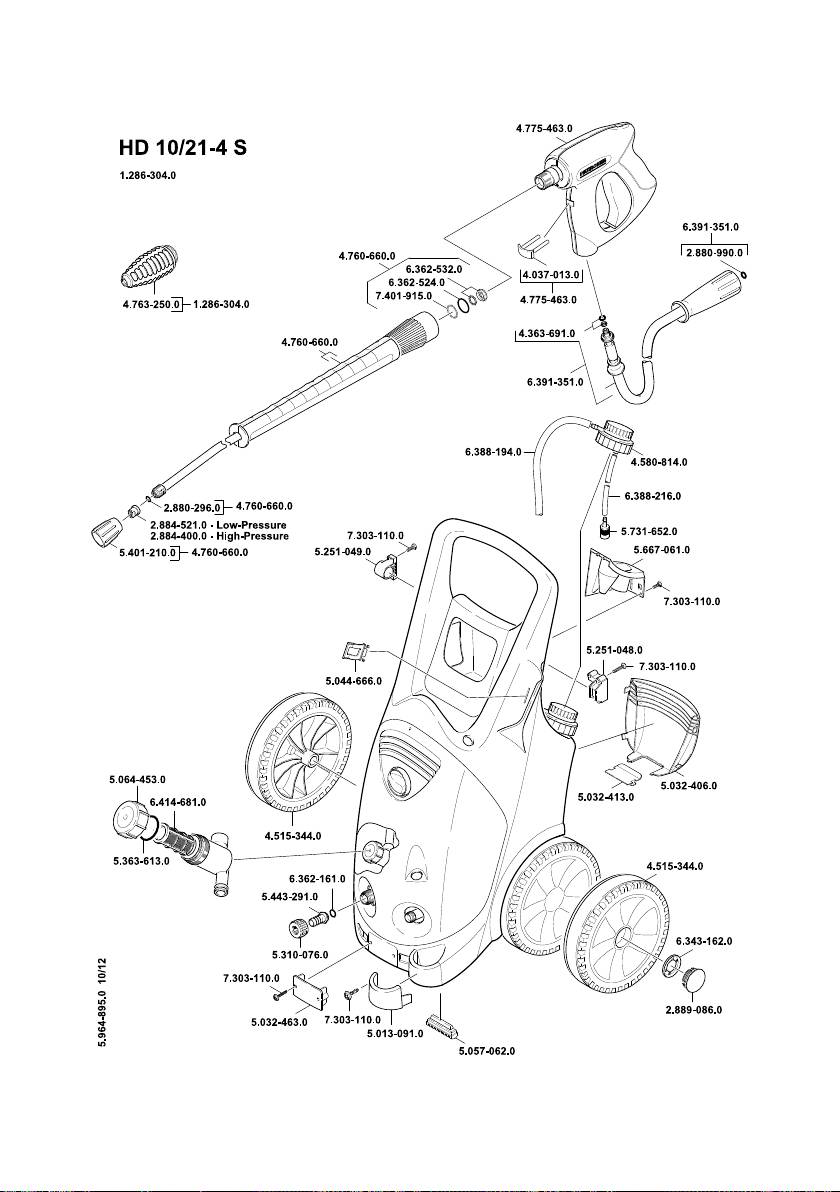

– Асортимент запасних частин, що

 При необхідності, звернутися до

часто необхідні, можна знайти в кінці

сервісної служби.

інструкції по експлуатації.

Насос негерметичний

– Подальша інформація по запасним

3 краплі води за хв. є допустимими та

частинам є на сайті

можуть виходити на зовнішню поверхню

www.kaercher.com в розділі Сервіс.

пристрою. При більшій негерметичності

викликайте службу технічної підтримки.

 При сильному протіканні перевірити

прилад у сервісному центрі.

– 8

249UK
