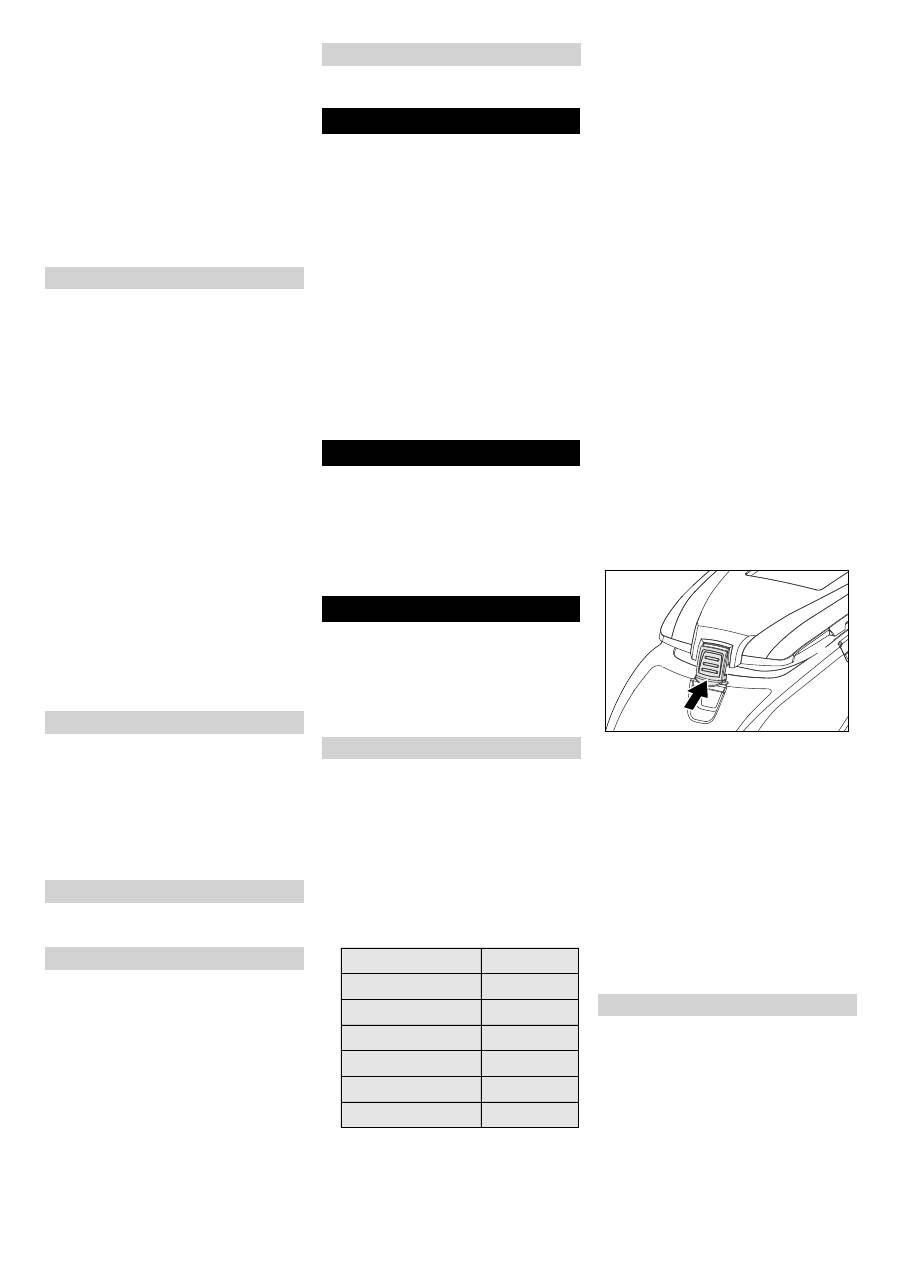

6



Einstellung des Menüpunktes durch

Drehen des Infobuttons auswählen.



Einstellung durch Drücken des Menü-

punktes bestätigen.



Nächsten, zu verändernden Menüpunkt

durch Drehen des Infobuttons auswählen.



Zum Speichern der Berechtigungen

Menü „Einstellungen speichern“ durch

Drehen des Infobuttons aufrufen und

Infobutton drücken.



Zum Verlassen „Menü Verlassen“

durch Drehen des Infobuttons aufrufen

und Infobutton drücken.

Parameter, die mit dem grauen Intelligent

Key eingestellt werden, bleiben erhalten,

bis eine andere Einstellung gewählt wird.



Programmwahlschalter auf gewünsch-

tes Reinigungsprogramm drehen.



Infobutton drehen bis „Cleaning App

>>“ angezeigt wird.



Infobutton drücken – der erste einstell-

bare Parameter wird angezeigt.



Infobutton drücken – der eingestellte

Wert blinkt.



Gewünschten Wert durch Drehen des

Infobuttons einstellen.



Geänderte Einstellung durch Drücken

des Infobuttons bestätigen oder warten,

bis der eingestellte Wert nach 10 Se-

kunden automatisch übernommen wird.



Nächsten Parameter durch Drehen des

Infobuttons auswählen.



Nach Änderung aller gewünschten Pa-

rameter Infobutton drehen bis „Menü

verlassen „ angezeigt wird.



Infobutton drücken – das Menü wird

verlassen.



Infobutton drücken – der eingestellte

Wert blinkt.



Gewünschte Sprache durch Drehen

des Infobuttons einstellen.



Geänderte Einstellung durch Drücken

des Infobuttons bestätigen oder warten,

bis der eingestellte Wert nach 10 Se-

kunden automatisch übernommen wird.

Nachlaufzeit der Bürsten einstellen.



Einstellung wie „Sprache einstellen“.



Infobutton drehen bis Funktion Batterie-

menü angezeigt wird.



Infobutton drücken – Ladekennlinie ent-

sprechend der eingebauten Batterien

wählen.

Hinweis

: Die Einstellung der Lade-

kennlinie sollte nur nach Rücksprache

mit dem Kärcher-Kundendienst erfol-

gen. Insbesondere wenn die Batterie

nicht im Menü aufgeführt ist.



Geänderte Einstellung durch Drücken

des Infobuttons bestätigen oder warten,

bis der eingestellte Wert nach 10 Se-

kunden automatisch übernommen wird.

Grundeinstellung wieder herstellen.



Gefahr

Verletzungsgefahr! Das Gerät darf zum

Auf- und Abladen nur auf Steigungen bis

zum Maximalwert (siehe „Technische Da-

ten“) betrieben werden. Langsam fahren.

Vorsicht

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Transport be-

achten.



Reinigungskopf anheben, um Beschä-

digung der Bürsten zu vermeiden.



Bürste herausnehmen, um Beschädi-

gung der Bürste zu vermeiden.



Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

Vorsicht

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes bei Lagerung beach-

ten.

Dieses Gerät darf nur in Innenräumen gela-

gert werden.



Gefahr

Verletzungsgefahr! Vor allen Arbeiten am

Gerät Intelligent Key abziehen und Netz-

stecker des Ladegerätes ziehen.



Schmutzwasser und restliches Frisch-

wasser ablassen und entsorgen.

Empfohlene Reinigungsarbeiten werden

nach bestimmten Reinigungsintervallen

am Display angezeigt.



Erscheint die entsprechende Anzeige,

Wartungsarbeit ausführen.



Info Button drücken, die Anzeige wird

zurückgesetzt. Nach vorgegebenen

Zeitintervallen erscheint die Anzeige

wieder.

Hinweis

: Ein Service reset setzt auch alle

Wartungsintervalle zurück.

Vorsicht

Beschädigungsgefahr. Gerät nicht mit

Wasser abspritzen und keine aggressiven

Reinigungsmittel verwenden.



Schmutzwasser ablassen.



Schmutzwassertank mit klarem Wasser

ausspülen oder mit dem Schmutzwas-

sertank Spülsystem (Option) reinigen.



Grobschmutzsieb im Schmutzwasser-

tank herausnehmen und reingen.



Gerät außen mit feuchtem, in milder

Waschlauge getränktem Lappen reini-

gen.



Flusensieb prüfen, bei Bedarf reinigen.



Nur BR Variante: Grobschmutzbehälter

herausnehmen und leeren.



Nur BR Variante: Wasserverteilerrinne

reinigen (siehe Kapitel „Wartungsarbei-

ten“).



Sauglippen und Abstreiflippen säubern,

auf Verschleiß prüfen und bei Bedarf

austauschen.



Bürsten auf Verschleiß prüfen, bei Be-

darf austauschen.



Verschluss Schmutzwassertank nach

innen drücken und Deckel des

Schmutzwassertanks so schließen,

dass ein Spalt zum Austrocknen offen

bleibt.



Batteriepole auf Oxidation prüfen, bei

Bedarf abbürsten. Auf festen Sitz der

Verbindungskabel achten.



Dichtungen zwischen Schmutzwasser-

tank und Deckel reinigen und auf Dich-

tigkeit prüfen, bei Bedarf austauschen.



Bei nicht-wartungsfreien Batterien,

Säuredichte der Zellen überprüfen.



Bürstentunnel reinigen (nur BR Varian-

te).



Vorgeschriebene Inspektion durch

Kundendienst durchführen lassen.



Schmutzwasser ablassen, siehe Ab-

schnitt „Schmutzwasser ablassen“.



Deckel Schmutzwassertank öffnen.



Flexiblen Verschluss vom Spülsystem

abziehen.



Wasserschlauch mit dem Spülsystem

verbinden.

Cleaning App >>

Sprache einstellen

Bürstennachlauf

Ladekennlinie einstellen

LOAD DEFAULT

Transport Lagerung Pflege und Wartung

Wartungsplan

Wartungsintervalle

Displayanzeige

Anzeige alle

Saugbalken reinigen

20 Stunden

Flusensieb reinigen

20 Stunden

Wasserfilter reinigen

50 Stunden

Sauglippen prüfen

100 Stunden

Bürsten prüfen

100 Stunden

Service reset

200 Stunden

Nach jedem Betrieb

Monatlich

Jährlich

Wartungsarbeiten

Schmutzwassertank Spülystem (Option)

8 DE



-

7



Deckel Schmutzwassertank schießen, bis

er auf dem flexiblen Verschluss aufliegt.



Wasserzulauf öffnen und Schmutzwas-

sertank ca. 30 Sekunden spülen.

Spülvorgang bei Bedarf 2 bis 3 mal wie-

derholen.



Wasserzulauf schließen und Schlauch

wieder vom Gerät trennen.



Flexiblen Verschluss wieder auf An-

schluss aufstecken. Deckel vom

Schmutzwassertank ein Spalt zum

Austrocknen offen lassen.

1 Verschleißmarke

2 Sauglippe

Die Sauglippen müssen ausgetauscht oder

gewendet werden, wenn sie bis zur Ver-

schleißmarke abgenützt sind.



Saugbalken abnehmen.



Sterngriffe herausschrauben.



Kunststoffteile abziehen.



Sauglippen abziehen.



Neue oder gewendete Sauglippen ein-

schieben.



Kunststoffteile aufschieben.



Sterngriffe einschrauben und festziehen.



Gummileiste abziehen und Rinne mit

einem Lappen reinigen. Nach der Rei-

nigung Gummileiste gleichmäßig wie-

der aufdrücken.



Reinigungskopf anheben.

1 Entriegelungstaste Lagerdeckel

2 Bürste

3 Druckknopf



Entriegelungstaste Lagerdeckel drü-

cken.



Lagerdeckel wegschwenken.



Bürstenwalzen herausziehen.

Hinweis

: Die Bürstenwalzen austau-

schen, wenn die Borstenlänge 10 mm

erreicht hat.



Neue Bürstenwalzen einsetzen.



Lagerdeckel zurückschwenken und am

Druckknopf zudrücken.



Reinigungskopf anheben.



Pedal Bürstenwechsel über den Wider-

stand hinaus nach unten drücken.



Scheibenbürste seitlich unter dem Rei-

nigungskopf herausziehen.



Neue Scheibenbürste unter den Reini-

gungskopf halten, nach oben drücken

und einrasten.



Gerät ca. 2 m nach vorne schieben, da-

mit die Lenkrollen nach hinten zeigen.



Pedal zum Absenken des Reinigungs-

kopfs etwas nach unten drücken, dann

nach links bewegen. Dadurch wird das

Pedal entriegelt. Pedal langsam nach

oben lassen.

Hubarm des Reinigungskopfes geht

nach unten.



Frisch- und Schmutzwassertank ent-

leeren.



Verriegelung des Tanks lösen und

Tank hochschwenken.

1 Federelement

2 Sicherungsstift

3 Abdeckung Klemmenkasten

4 Raste Sicherungsstift



Reinigungskopf mittig vor das Gerät le-

gen.



Abdeckung des Klemmenkastens ab-

nehmen.



Stromversorgungskabel des Reini-

gungskopfs mit dem Gerät verbinden.



Abdeckung des Klemmenkastens an-

bringen.



Schlauchkupplung am Reinigungskopf

mit dem Schlauch am Gerät verbinden.

1 Federelement

2 Schubbügel



Schubbügel in die Aufnahme des Reini-

gungskopfs schieben.



Federelemente nach unten schieben

und einrasten.



Hubarm des Reinigungskopfes auf die

Aufnahme an der Oberseite des Reini-

gungskopfs ausrichten.



Sicherungsstift einstecken und einras-

ten.



Reinigungskopf einstellen

: mit der

Verstellschraube auf gewünschte Stel-

lung einstellen.



Wassertank ganz nach unten schwen-

ken, Verriegelung prüfen.

Der Ausbau erfolgt in umgekehrter Reihen-

folge wie der Einbau.

Vorsicht

Beim Ausbau des Reinigungskopfes kann

der Stand der Maschine instabil werden,

auf sicheren Stand achten.

Evtl. hinten unterlegen und so gegen Kipp-

gefahr sichern.

Sauglippen austauschen oder wenden

Wasserverteilerrinne reinigen

Bürstenwalzen austauschen

Scheibenbürste austauschen

Reinigungskopf einbauen

1

2

3

Reinigungskopf ausbauen

9 DE
