Karcher B 40 W głowica dyskowa: Betjenings- og funksjonelementer

     -

2

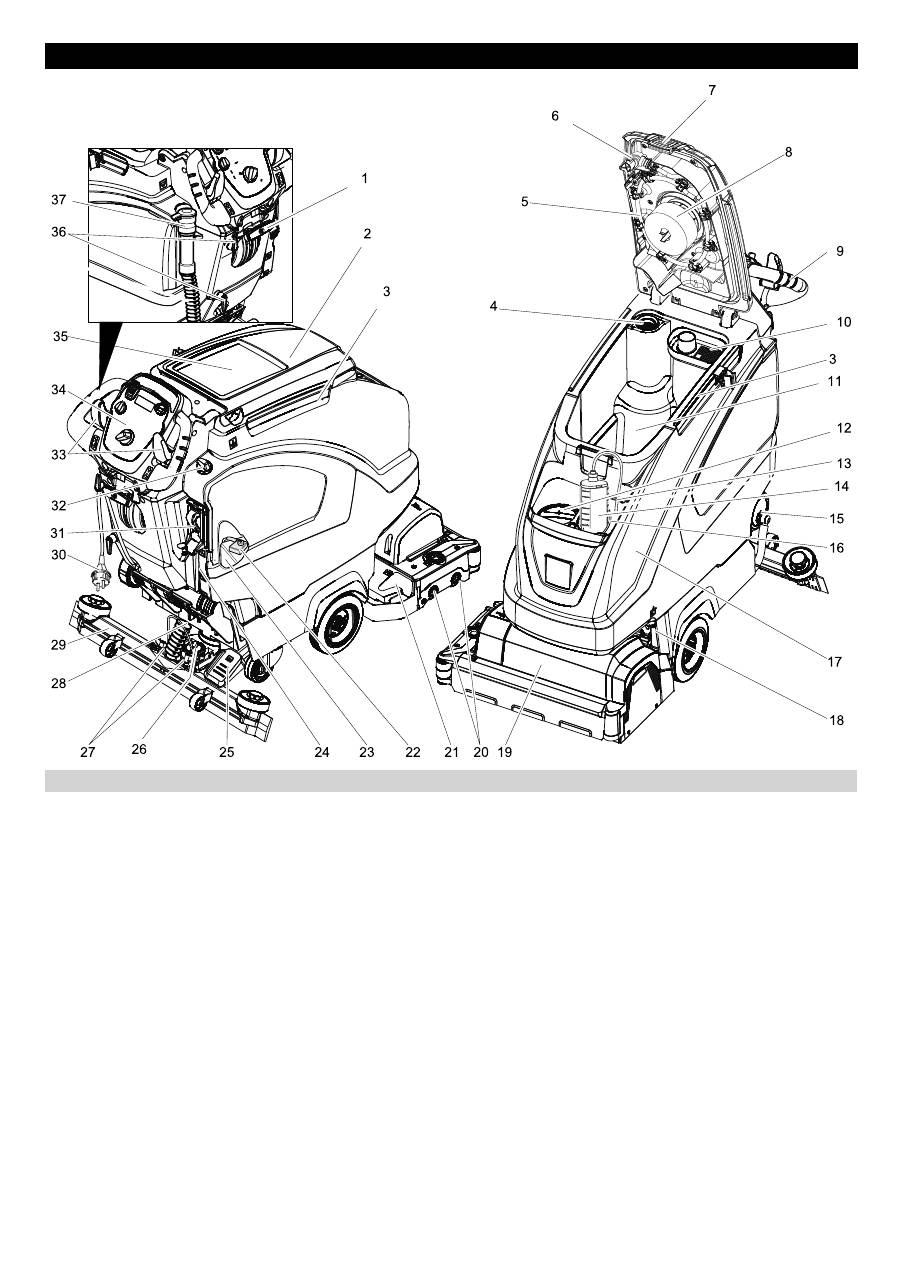

1 Hendel for senking av sugebommen

2 Deksel spillvanntank

3 Holdeskinne for Homebase

4 Losil

5 Bruktvannstank spylesystem (tilleggs-

utstyr)

6 Fleksibel lås spylesystem (tilleggsutstyr)

7 Låsing bruktvannstank

8 Flottør

9 Skyvebøyle

10 Grovsmussil

11 Spillvanntank

12 Påfyllingsåpning rentvannstank

13 Sugeslange rengjøringsmiddelflaske

(kun Dose-varianter)

14 Rengjøringsmiddelflaske (kun DOSE-

varianter)

15 Lås rentvannstank med filter

16 Holder rengjøringsmiddelflaske

17 Rentvannstank

18 Feste for tank

ekstra sikret med plate og skrue

19 Rengjøringshode (symbolsk illustrasjon) *

20 Børstevalse (BRvarianter), skivebør-

ster (BDvarianter)*

21 Grovsmussbeholder (kun BR)

22 Batteriepolsikring

23 Batteri *

24 Nivåanvisning rentvann

25 Pedal for heving/senking av rengjø-

ringshodet

26 Dreiehåndtak for justering av vinkel på

sugebom

27 Vingemuttere for festing av sugebom

28 Sugeslange

29 Sugebom*

30 Tilkoblingskabel for lader

31 Fylleautomatikk rentvannstank (opsjon)

32 Reguleringsknapp for vannmengden

33 Styrespak (B 40 W Bp)

Sikerhetsbryter (B 40 C Bp)

34 Betjeningspanel

35 Plasseringsflate for rengjøringssett

"Homebase Box"

36 Kabelkroker

37 Tappeslange bruktvann med dose-

ringsinnretning

* Leveres ikke som standard

–

Betjeningselementer for rengjørings-

prosessen er gule.

–

Betjeningselementer for vedlikehold og

service er lysegråe.
