Gefahr!

Unfallgefahr bei Arbeiten an der Anlage.

Bei allen Arbeiten



Wasserzufuhr abdrehen, dazu Wasser-

hahn schließen,



Anlage spannungsfrei schalten, dazu

bauseitigen Not-Aus-Hauptschalter

ausschalten und gegen Wiederein-

schalten sichern.



Gefahr!

Verletzungsgefahr durch aus möglicher-

weise schadhaften Bauteilen austretenden

Hochdruckstrahl, Verbrennungsgefahr

durch heiße Anlagenteile. Bei Arbeiten an

der geöffneten Anlage besonders vorsich-

tig vorgehen und alle Sicherheitshinweise

beachten.

Folgende Teile sind möglicherweise über

50 °C heiß:

–

Abgasrohr und Abgasöffnung (nur

HDS-C 7/11, HDS-C 9/15)

–

Brenner mit Durchlauferhitzer (nur

HDS-C 7/11, HDS-C 9/15)

–

Zylinderkopf der Hochdruckpumpe

–

Hochdruckschlauch

–

Betreiber

Arbeiten mit dem Hinweis „Betreiber“

dürfen nur von unterwiesenen Perso-

nen durchgeführt werden, die Hoch-

druckanlagen sicher bedienen und

warten können.

–

Elektro-Fachkraft

Personen mit einer Berufsausbildung

im elektrotechnischen Bereich.

–

Kundendienst

Arbeiten mit dem Hinweis „Kunden-

dienst“ dürfen nur von Kärcher Kunden-

dienst-Monteuren durchgeführt

werden.

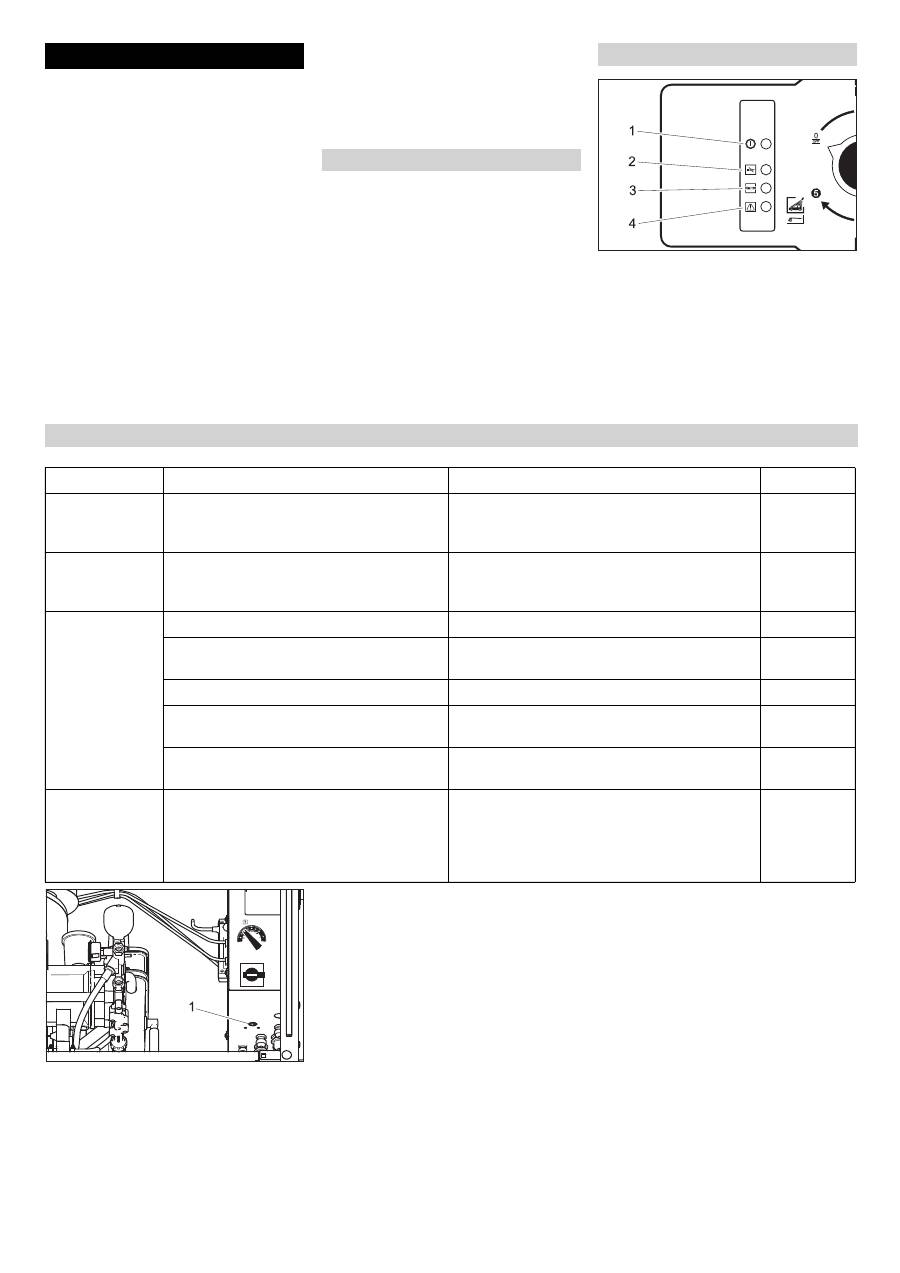

1 Kontrollleuchte Betriebsbereitschaft

2 HDS-C 7/11, HDS-C 9/15:

Kontrollleuchte Brennerstörung

HDS-C 8/15 E:

Kontrollleuchte Heizung aktiv

3 Kontrollleuchte Enthärterflüssigkeit leer

4 Kontrollleuchte Motorstörung

1 Abgastemperaturbegrenzer

Hilfe bei Störungen

Wer darf Störungen beseitigen?

Störungsanzeige

Störungen mit Anzeige

Störung

Mögliche Ursache

Behebung

Durch wen

Kontrollleuchte

Enthärterflüssig-

keit blinkt

Behälter für Enthärter leer

Behälter für Enthärter auffüllen.

Betreiber

Kontrollleuchte

Motorstörung

leuchtet

Übertemperatur Hochdruckpumpe

Hochdruckpumpe abkühlen lassen.

Betreiber

Nur HDS-C 7/11,

HDS-C 9/15:

Kontrollleuchte

Brennerstörung

blinkt

Brennstoffbehälter leer

Brennstoffbehälter auffüllen.

Betreiber

Abgastemperaturbegrenzer hat ausgelöst.

Handspritzpistole öffnen bis Anlage abgekühlt ist.

Abgastemperaturbegrenzer entriegeln.

Betreiber

Brennstofffilter verstopft.

Brennstofffilter reinigen.

Betreiber

Fotozelle Flammüberwachung falsch ausge-

richtet oder defekt.

Korrekten Sitz der Fotozelle prüfen.

Betreiber

Störung an Brennstoffpumpe oder Brennstoff-

magnetventil.

Teile prüfen und defekte Teile austauschen.

Kunden-

dienst

Nur HDS-C 7/11,

HDS-C 9/15:

Kontrollleuchte

Brennerstörung

leuchtet

Gleiche Ursachen wir bei blinkender Kontroll-

leuchte. Steuerung hat nach 4 Startversuchen

abgebrochen.

Behebung wie bei blinkender Kontrollleuchte. Zu-

sätzlich zum Rücksetzen der Steuerung: Haupt-

schalter ausschalten, kurz warten und

Hauptschalter wieder einschalten.

Betreiber
