Karcher KM 90-60 R Bp Adv: Idrifttagning



-

5

Maskinen kräver 4 separata batterier á 6

Volt.

Om nästan underhållsfria batterier ska an-

vändas på KM 90/60 R Bp, beakta följande:

–

De maximala batterimåtten måste föl-

jas.

–

Vid uppladdning av nästan underhålls-

fria batterier måste maskinhuven fällas

upp.

–

Beakta tillverkarens föreskrifter vid upp-

laddning av nästan underhållsfria batte-

rier.



Öppna aggregatkåpa.



Placera batterierna i batterifästet.



Installera batteriernas gummibuffertar

på rätt ställe.

몇

Varning

Ge akt på att polerna ansluts korrekt.

Observera

Förbindelseledningarna ingår i leveransen.

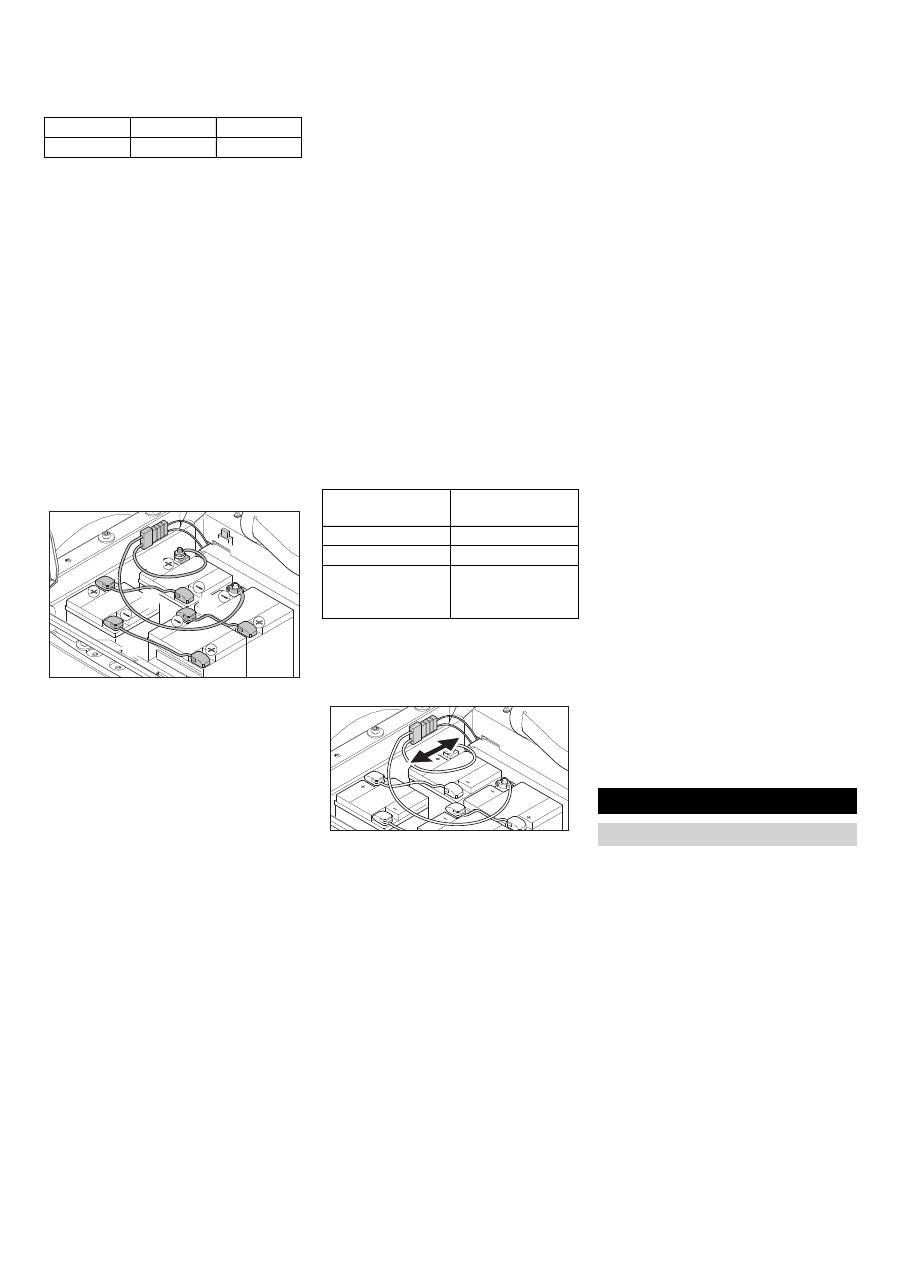

Bilden visar KM 90/60 R Bp

 med i efter-

hand monterade och polade batterier, samt

laddkabel för en extern laddare.

Information om KM 90/60 R Bp Pack

:

Laddaren och batterisatsen har redan mon-

terats och polats på fabriken, en laddkon-

takt finns inte.



Anslut polklämman (röd kabel) till

pluspolen (+).



Skruva fast förbindelseledningarna på

batterierna.



Anslut den andra polklämman till mi-

nuspolen (-).

Anvisning

När batteriet ska tas bort ska först minus-

polledningen tas bort. Kontrollera att batte-

ripolerna och polklämmorna har tillräckligt

med skyddsfett.

몇

Varning

Ladda upp batterier före ibruktagningen.



Fara

Risk för skada! Beakta säkerhetsföreskrif-

terna vid arbete med batterier. Iaktta anvis-

ningarna i bruksanvisningen från

tillverkaren av uppladdningsaggregatet.



Fara

Ladda bara upp batterier med ett passande

uppladdningsaggregat.

Observera

När ett batteri är uppladdat, ta först bort

uppladdningsaggegatet från nätförsörj-

ningen och sedan från batteriet.



Fara

Risk för skada! Laddningsaggregatet får

endast brukas om nätkabeln inte är ska-

dad. En skadad nätkabel måste omedel-

bart bytas ut av tillverkaren, kundservice

eller kvalificerad person.

Observera

Maskinen är seriemässigt utrustad med un-

derhållsfria batterier.



Öppna aggregatkåpa.



Sätt uppladdningsaggregatets nätkon-

takt i ett vägguttag.

Anvisning

Uppladdningsaggregatet regleras elektro-

niskt och avslutar uppladdningen automa-

tiskt. Maskinens samtliga funktioner

avbryts automatiskt under uppladdningen.

Indikeringen av batteriets uppladdningssta-

tus visar följande när nätkontakten är an-

sluten:



Öppna aggregatkåpa.



Dra ur batterikontakten och anslut lad-

darens laddningskabel.



Stick i nätkontakten och sätt på upp-

laddningsaggregatet.

Anvisning

Rekommenderade uppladdningsaggregat

(passande för respektiver batterier som an-

vänds) regleras elektroniskt och avslutar

uppladdningen automatiskt. Maskinens

samtliga funktioner avbryts automatiskt un-

der uppladdningen.



Fyll på destillerat vatten en timme före

uppladdningens slut, ge akt på korrekt

syrenivå. Batteriet har motsvarande

märkning.



Fara

Frätningsrisk! Om vatten fylls på när batte-

riet är urladdat kan syra läcka ut!

Använd skyddsglasögon och skyddskläder

vid hantering av batterisyra. Beakta gällan-

de föreskrifter vid hantering av batterier!



Fara

Frätningsrisk!

–

Syrestänk i ögon eller på huden skall

sköljas av med rikligt klart vatten.

–

Uppsök därefter omgående en läkare.

–

Byt klädsel.

–

Nedsmutsade kläder ska tvättas med

vatten.

몇

Varning

Skaderisk. Använd endast destillerat eller

avsaltat vatten (VDE 0510) till batterierna .

Använd inga främmande tillsatser (så kalla-

de förbättringsmedel), annars förfaller ga-

rantin.



Koppla från uppladdningsaggregatet

och dra ut nätkontakten.



På maskiner utan inbyggt uppladd-

ningsaggregat: Dra ur batterikontakten

från laddningskabeln och anslut till ag-

gregatet.

몇

Varning

Kontrollera regelbundet vätskenivån på sy-

refyllda batterier.

–

Syran i ett fulladdat batteri har vid 20 °C

en specifik vikt på 1,28 kg/l.

–

Syran i delvis laddade batterier har en

specifik vikt mellan 1,00 och 1,28 kg/l.

–

Syrans specifika vikt måste vara den

samma i alla celler.



Vrid ur alla cellförslutningar.



Gör ett prov med en syreprovare i varje

cell.



Häll tillbaka syreproven i samma cell

igen.



Fyll på med destillerat vatten i cellerna

med för låg vätskenivå.



Ladda batteriet.



Skruva i celförslutningarna.

Maskinen bromsas elektriskt till stillestånd

när en av följande förutsättningar är upp-

fylld.

–

Fot har avlägsnats från körpedalen.

–

Förarstolen har lämnats längre än 1 se-

kund.

–

Nyckelomkopplaren har ställts till "0".

Den automatiska parkeringsbromsen ver-

kar först när maskinen står still.



Ställ sopmaskinen på ett jämnt under-

lag.



Dra ur nyckeln.

Maximala dimensioner för batterier (en-

skilt batteri)

Längd

Bredd

Höjd

264 mm

190 mm

284 mm

Installera och ansluta batterier

Ladda batterierna

1.

2.

3.

4.

5.

(1) Uppladdning KM 90/60 R Bp Pack

Batterifel

A=blinkar, B=släckt;

C+D+E=röd

Batteri laddas

lyser gul

Batteri är uppladdat lyser grönt

Fel på laddare

A=blinkar gult,

B+E=röd,

C+D=släckta

(2) Uppladdning KM 90/60 R Bp

Nästan underhållsfria batterier

Efter uppladdningen

Kontrollera vätskenivån i batteriet och

korrigera (endast vid nästan underhålls-

fria batterier).

Idrifttagning

Allmänna hänvisningar

128 SV
