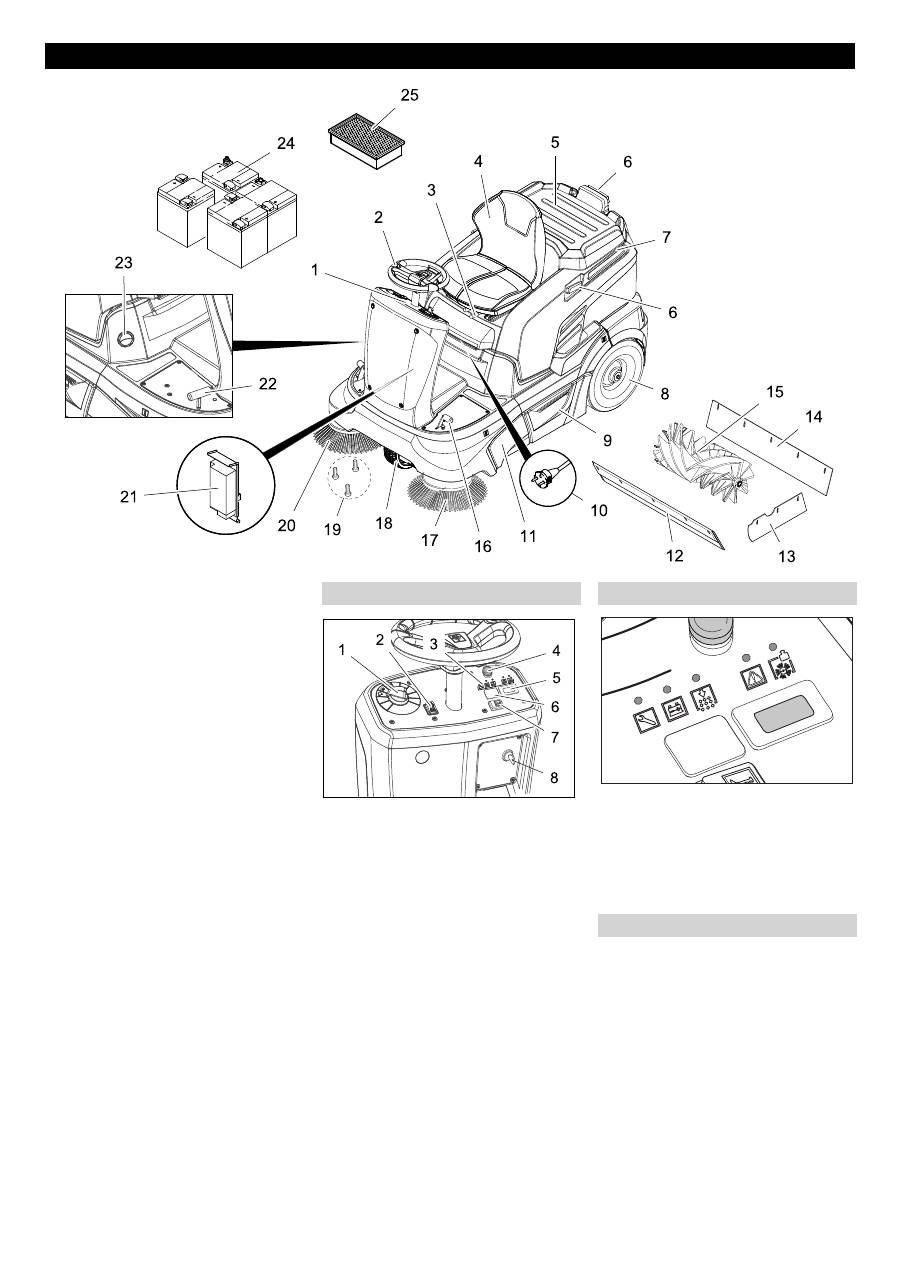

Karcher KM 90-60 R Bp Adv: Betjenings- og funksjonelementer

-

3

1 Betjeningspanel

2 Ratt

3 Hendel setejustering

4 Sete (med kontaktmatte)

5 Fraleggingsplass

6 Holdeskinne for Homebase

7 Maskinhette

8 Bakhjul

9 Feieavfallsbeholder (på begge sider)

10 Batteriladerens støpsel

(KM 90/60 R Bp Pack)

11 Tilgang feievalse

12 Fremre tetningslist

13 Tetningslister på siden

14 Bakre tetningslist

15 Feievalse

16 Pedal for heving/senking av grovsmus-

spjeld

17 Venstre sidebørste (ekstrautstyr)

18 Fronthjul

19 Feste av sidebørster

20 Høyre sidekost

21 Batterilader

(KM 90/60 R Bp Pack: allerede inne-

bygget)

(KM 90/60 R Bp: inngår ikke i leverin-

gen)

22 Kjørepedal

23 Våt-/tørrspjeld

24 Batterier

(KM 90/60 R Bp Pack: allerede inne-

bygget)

(KM 90/60 R Bp: inngår ikke i leverin-

gen)

25 Støvfilter (foldefilter)

1 Programbryter

2 Kjøreretningsbryter (forover/ bakover)

3 Kontrollamper

4 Nødstoppknapp

5 Driftstimeteller

6 Ikke i bruk *

* klargjort for bryter for roterende var-

sellys (ekstrautstyr)

7 Horn

8 Nøkkelbryter

A Service (gul)

B Batteriets ladetilstand (rød/gul/grønn)

C Overbelastning av filterrengjøringen

(rød)

D Overbelastning av fremdriftsmotoren

(rød)

E Overbelastning av feievalsen (rød)

Maskinen er utstyrt med en automatisk par-

keringsbrems som er integrert i forhjulsdrif-

ten.

Parkeringsbremsen aktiveres straks mas-

kinen er i stillstand.

Betjenings- og funksjonelementer

Betjeningspanel

Kontrollamper

Parkeringsbrems

A

B

C

D

E

113 NO
