Karcher HDS-C 9-15 Inox: Onderhoud en instandhouding

-

7

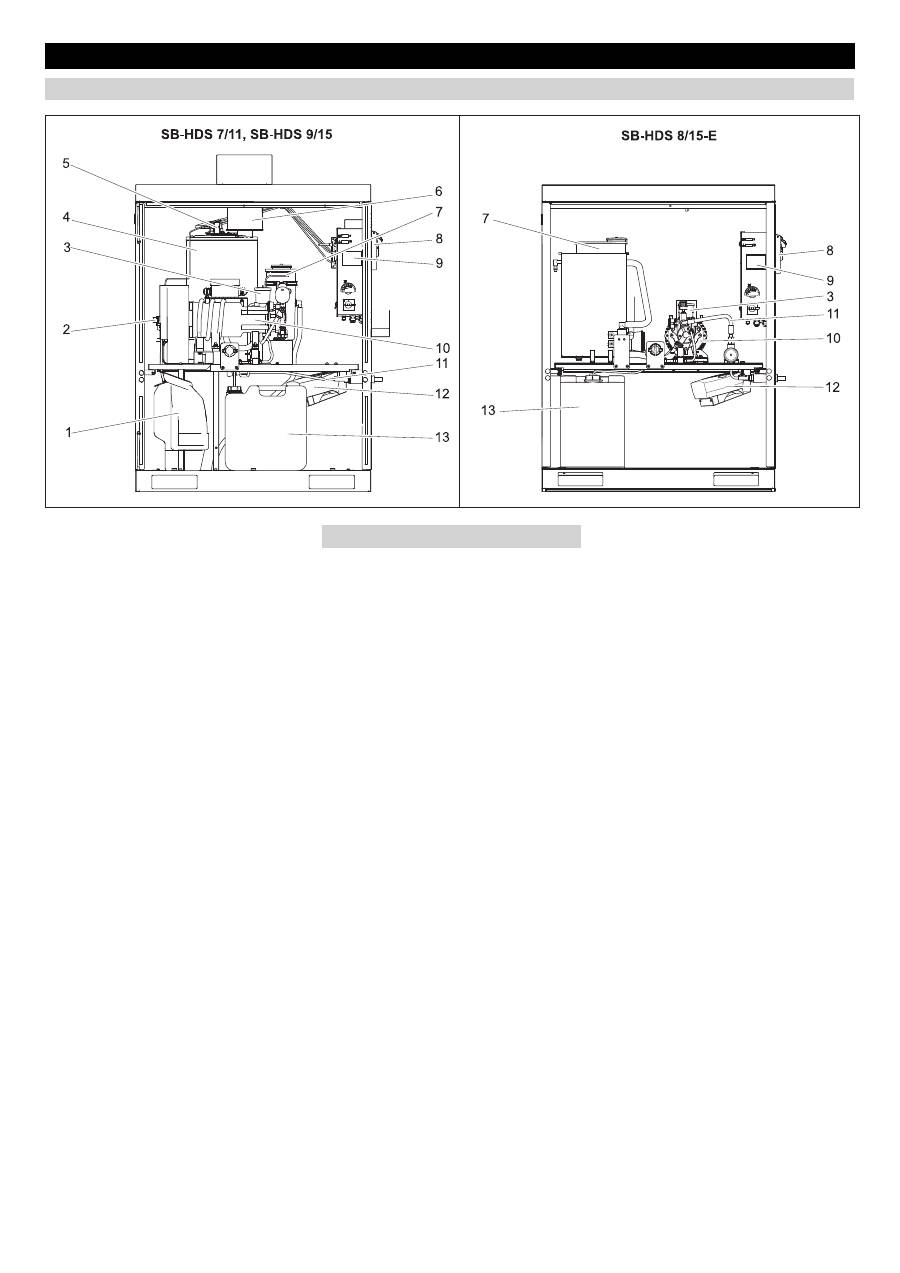

1 Brandstoftank*

2 Brandstoffilter en brandstofpomp*

3 Oliereservoir

4 Brander met doorloopgeiser*

5 Fotocel vlambewaking*

6 Rookgaspijp*

7 Tank voor onthardingsvloeistof (RM

110)

8 Munttesteenheid (optie)

9 Muntreservoir  (optie)

10 Hogedrukpomp

11 Hogedrukslang

12 Heteluchtkachel

13 Reinigingsmiddeltank

*alleen HDS-C 7/11, HDS-C 9/15

Basisprincipe voor een gebruiksveilige in-

stallatie is het regelmatige onderhoud vol-

gens het volgende onderhoudsplan.

Gebruik uitsluitend originele reserveonder-

delen van de fabrikant of door hem aanbe-

volen onderdelen, zoals

–

Reserve- en slijtageonderdelen,

–

Accessoires,

–

Werkstoffen,

–

Reinigingsmiddelen.



Gevaar

Gevaar voor ongevallen bij werkzaamhe-

den aan de installatie. Bij alle werkzaamhe-

den



dient de watertoevoer te worden dicht

gedraaid; sluit daartoe aan de zijde van

het gebouw het afsluitventiel van

schoon water,



Neem de spanning weg van de installa-

tie: schakel daartoe aan de zijde van

het gebouw de noodstophoofdschake-

laar uit en vergrendel tegen ongewild

inschakelen.

Voorzichtig

Gevaar voor beschadiging. De installatie

mag aan de binnenzijde niet met de hoge-

drukstraal worden gereinigd.

–

Exploitant

Werkzaamheden met de aanduiding

'Exploitant' mogen alleen door ge-

schoolde personen uitgevoerd worden

die de hogedrukinstallatie veilig kunnen

bedienen en onderhouden.

–

Klantenservice

Werkzaamheden met de aanduiding

'Klantenservice' mogen alleen door

monteurs van de Kärcher-klantenser-

vice worden uitgevoerd.

Om een betrouwbare werking van de in-

stallatie te garanderen, raden u aan om

een onderhoudscontract af te sluiten. Ge-

lieve contact op te nemen met uw betref-

fende Kärcher-klantenservice.



Gevaar!

Letselgevaar door uit mogelijk defecte de-

len van de installatie uittredende hogedruk-

straal, verbrandingsgevaar door hete delen

van de installatie. Bij werkzaamheden aan

de geopende installatie bijzonder voorzich-

tig te werk gaan en alle veiligheidsinstruc-

ties opvolgen.

De volgende onderdelen zijn eventueel he-

ter dan 50 °C:

–

Rookgaspijp en uitlaatopening (alleen

HDS-C 7/11, HDS-C 9/15)

–

Brander met doorloopgeiser (alleen

HDS-C 7/11, HDS-C 9/15)

–

Cylinderkop van de hogedrukpomp

–

Hogedrukslang

Onderhoud en instandhouding

Installatieoverzicht

Onderhoudsinstructies

Wie mag onderhoudswerkzaamheden

uitvoeren?

Onderhoudscontract

98 NL

     -

8

Onderhoudsschema

Tijdstip

Handeling

Uitvoering

Door wie

dagelijks

Visuele controle van de hoge-

drukslangen

Hogedrukslangen op mechanische beschadiging zoals doorschuren, zicht-

baar weefsel van de slang, knikken en poreus en gescheurd rubber inspec-

teren. Beschadigde hogedrukslangen vervangen.

Exploitant

Instructieborden op de was-

plaats controleren

Controleer of er instructieborden voor de gebruiker aanwezig en leesbaar

zijn.

Exploitant

Dichtheid installatie inspecte-

ren

Pompen en leidingsysteem op lekkages controleren. Neem contact op met

de klantendienst als er olie onder de hogedrukpomp is, als er meer dan 3

druppels water per minuut uit de hogedrukpomp druppelen als deze aan

staat.

Exploitant

Peil van de reinigingsmiddel-

tank inspecteren

Peil controleren en indien nodig bijvullen.

Exploitant

Muntreservoir leegmaken

Installatiedeur openen en muntreservoir leegmaken.

Exploitant

Alleen HDS-C 7/11, HDS-C 9/

15: Vulpeil van de brandstof-

tank controleren.

Peil controleren en indien nodig bijvullen.

Exploitant

Dagelijks

bij vorst

Vorstbeveiligingsvoorzienin-

gen controleren.

Staat de heteluchtkachel aan?

Exploitant

Na 40 be-

drijfsuren

of weke-

lijks

Oliepeil van de hogedruk-

pomp controleren

Oliepeil moet tussen de markeringen MIN en MAX staan, anders olie bijvul-

len.

Exploitant

Conditie van de olie controle-

ren

Is de olie melkachtig, dan zit er water in. Klantendienst roepen.

Exploitant

Vulpeil onthardingsvloeistof

controleren

Vulpeil controleren, evt. ontharder RM 110 bijvullen.

Exploitant

Na 80 be-

drijfsuren

of om de

twee we-

ken

Behuizing reinigen en onder-

houden

Behuizing aan de binnen- en buitenkant grondig reinigen.

Roestvrij stalen behuizing met onderhoudsmiddel voor roestvrij staal (be-

stelnr.: 6.290-911,0) conserveren.

Exploitant

Na 160 be-

drijfsuren

of maan-

delijks

Reinigingsmiddelfilter in het

reinigingsmiddelreservoir rei-

nigen

Filter uitnemen en met heet water grondig uitspoelen.

Exploitant

Zeef in de watertekortbeveili-

ging reinigen.

Zie onderhoudswerkzaamheden

Exploitant

Scharnieren van de deur sme-

ren

Scharnieren met vet (bestelnr.: 6.288-072) smeren.

Exploitant

Sloten deuren

Verzorgingsmiddel (bestelnr.: 6.288-116) in de sloten spuiten.

Exploitant

Na 250 be-

drijfsuren

of om het

halfjaar

Pompkop controleren

Klanten-

dienst

Alleen HDS-C 7/11, HDS-C 9/

15: Ontstekingselektrode bij-

stellen, indien nodig vervan-

gen

Klanten-

dienst

Na 500 be-

drijfsuren

of jaarlijks

Hogedrukpomp volledig con-

troleren

Klanten-

dienst

Oliewissel hogedrukpomp

Zie onderhoudswerkzaamheden

Exploitant

Alleen HDS-C 7/11, HDS-C 9/

15: Verwarmingsbuis ontroe-

ten, brander instellen

Klanten-

dienst

Alleen HDS-C 7/11, HDS-C 9/

15: Verwarmingsbuis ontkal-

ken

Zie onderhoudswerkzaamheden

Ingewerk-

te exploi-

tant

Alleen HDS-C 7/11, HDS-C 9/

15: Brandstoftank reinigen

Zie onderhoudswerkzaamheden

Exploitant

99 NL

-

9 

Gevaar

Verbrandingsgevaar door hete olie en hete

installatieonderdelen. Pomp voor oliever-

versing 15 minuten lang laten afkoelen.

Waarschuwing

Afgewerkte olie mag uitsluitend via de hier-

op gespecialiseerde inzamelcentra worden

afgevoerd. Geef afgewerkte olie hier af.

Het vervuilen van het milieu met afgewerk-

te olie is strafbaar.

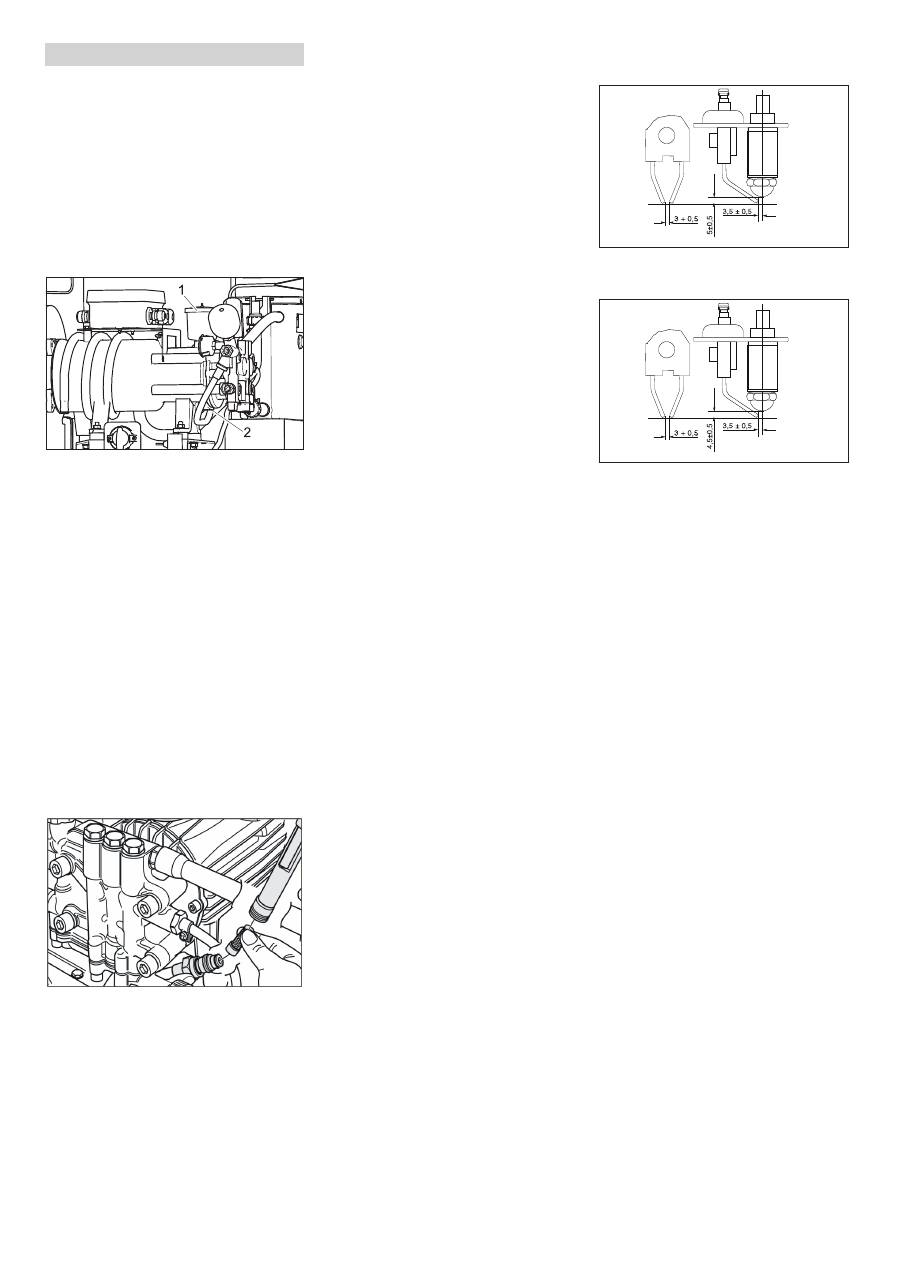

1 Deksel oliereservoir

2 Olieaflaatschroef



Opvangbak voor afgewerkte olie klaar-

zetten.



Deksel van de olietank verwijderen.



Olie-uitloopschroef uitdraaien en afge-

werkte olie opvangen.



HDS-C 7/11, HDS-C 9/15: O-ring 11x2

(bestelnr.: 6.362-458,0) vervangen en

olie-uitloop indraaien.

HDS-C 8/15-E: Koperdichting 14x18

(bestel-nr. 7.362-005.0) vervangen en

olie-uitloop indraaien.



Nieuwe olie langzaam tot de „MAX“

markering aan het oliereservoir vullen.



Olietank met deksel afsluiten.



Afgewerkte olie naar de betreffende in-

zamelcentra brengen.



Wartelmoer lossen en slang verwijde-

ren.



Zeef wegnemen.

Waarschuwing

Zonodig schroef M8 ca. 5 mm inschroeven

en daarmee de zeef eruittrekken.



Zeef in water reinigen.



Zeef inschuiven.



Slang monteren.



Wartelmoer stevig aanspannen.

Indien de onthardingsinstallatie (optie) on-

gemerkt langere tijd uitvalt, vormen zich

kalkafzettingen in de installatie. Kalkafzet-

tingen in de installatie kunnen de volgende

storingen tot gevolg hebben:

–

grotere buisleidingsweerstanden,

–

verminderde warmteoverdracht aan

warmtewisselaars,

–

uitvallen van verkalkte onderdelen van

de installatie.

Voor het ontkalken mogen ter bescherming

van het milieu en volgens wettelijk voor-

schrift alleen goedgekeurde kalkoplosmid-

delen worden gebruikt (kalkoploszuur met

keurmerk). De hogedrukinstallatie dient

met Kärcher-kalkoplosmiddel te worden

ontkalkt.



Gevaar

Uitsluitend door Kärcher ingewerkte perso-

nen mogen deze installatie ontkalken. Ex-

plosiegevaar door brandbare gassen! Bij

het ontkalken niet roken, voor voldoende

ventilatie zorgen. Gevaar van inbrandende

zuren. Veiligheidsbril en veiligheidshand-

schoenen dragen.



Handspuitpistool afschroeven en slang

bij de afvalwaterschacht leggen, zodat

het water vrij kan weglopen.



Heetwatertemperatuur op 40 °C instel-

len.



Watertoevoer sluiten.



Wasprogramma met heetwater starten,

tot de vlottercontainer vers water bijna

leeg is.



0,5 Liter kalkoplosmiddel in de vlotter-

houder vers water schenken.



Watertoevoer zo lang openen, tot de

vlottercontainer vers water weer vol is.



Installatie kort inschakelen en vervol-

gens kalkoplosmiddel laten inwerken.

Dit procédé om de 4 à 5 minuten herha-

len, tot de vlotterhouder vers water bij-

na leeg is.



Watertoevoer openen en om door te

spoelen wasprogramma met heetwater

5 minuten lang laten lopen.



Handspuitpistool op hogedrukslang

aansluiten.

Voorzichtig

Beschadigingsgevaar voor de brandstof-

pomp. Vooruit- en terugvoerleiding voor

brandstof niet verwisselen. De brandstof-

pomp kan anders droog lopen en kapot

gaan.



Brandstofslangen van de brandstof-

pomp aftrekken.



Brandstoftank uit de installatie halen.



Brandstofcontainer grondig uitspoelen

(met water uitgespoelde brandstofcon-

tainer goed laten opdrogen).



Resterende brandstof milieubewust af-

voeren.

De juiste instelling van de ontstekingselek-

troden is belangrijk om de brander goed te

laten werken. De instellingsmaten zijn in de

bovenstaande tekening weergegeven.

Onderhoudswerkzaamheden

Olieverversing

Zeef in de watertekortbeveiliging reini-

gen (alleen HDS-C 7/11, HDS-C 9/15)

Verwarmingsspiraal ontkalken (alleen

bij HDS-C 7/11 en HDS-C 9/15)

Brandstofreservoir reinigen (alleen bij

HDS-C 7/11 en HDS-C 9/15)

Instelling van de elektroden SB-HDS 7/

11

Instelling van de elektroden SB-HDS 9/

15

100 NL
