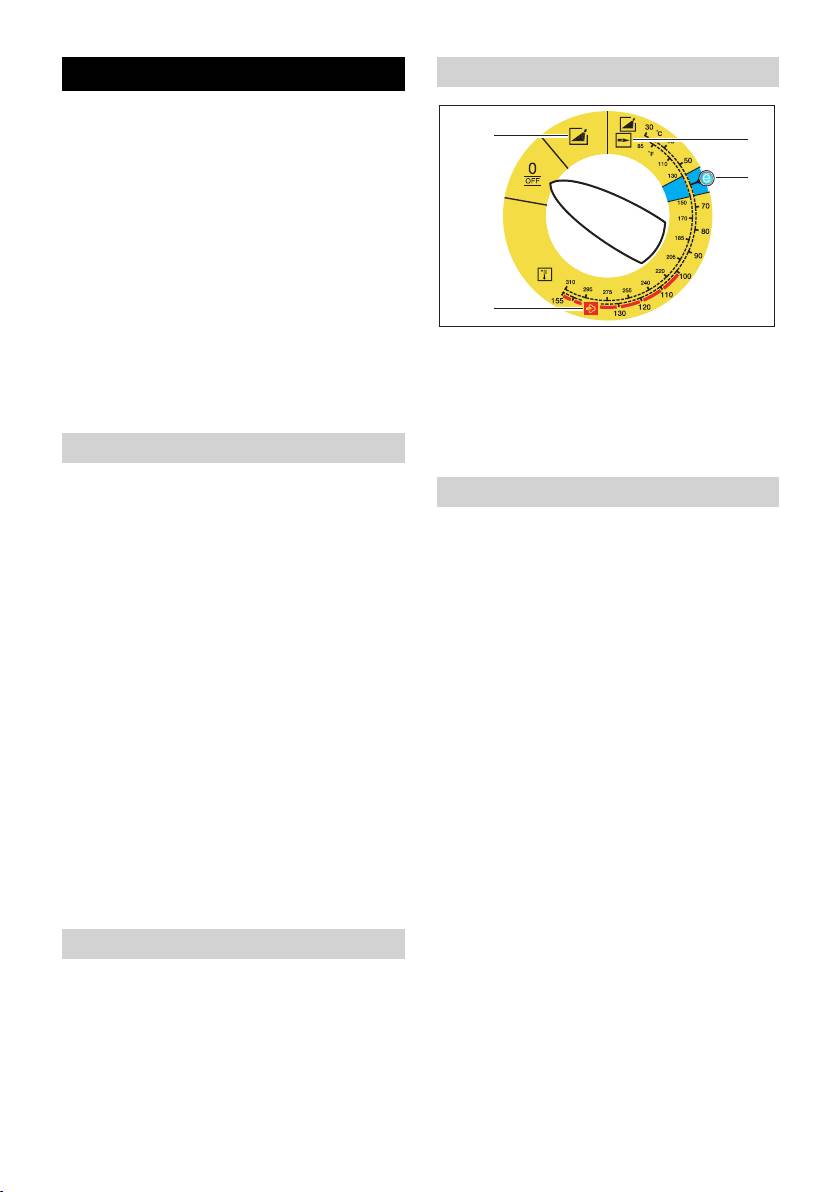

Tīrīšanas temparatūras iestatīšana

Tīrīšanas līdzekļa izmantošana

 Iestatīt ierīces slēdzi vajadzīgajā tem-

– Lai saudzētu vidi, tīrīšanas līdzekli lietot

peratūrā.

taupīgi.

no 30 °C līdz 98 °C:

– Tīrāmajam līdzeklim jābūt piemērotam

– Tīrīt ar karstu ūdeni.

tīrāmajai virsmai.

100 °C līdz 150 °C:

 Ar tīrīšanas līdzekļa dozēšanas vārsta

– Iztīrīt ar tvaiku.

palīdzību iestatīt tīrīšanas līdzekļa kon-

centrāciju pēc izgatavotāja norādēm.



Norāde: Orientējošās vērtības vadības

 Augstspiediena sprauslu (nerūsējoša

pultī, ja ir maksimālais darba spiediens.

tērauda) nomainiet pret tvaika sprauslu

Norāde: Ja tīrīšanas līdzekli paredzēts sūkt

(misiņa) (skat. "Darbs ar tvaiku").

no ārējas tvertnes, caur atveri uz āru izvel-

Darba spiediena un padeves

ciet tīr

īšanas līdzekļa sūkšanas šļūteni.

daudzuma uzstādīšana

Tīrīšana

Spiediena/daudzuma regulators uz sūk-

 Spiedienu/temperatūru un tīrīšanas lī-

ņa agregāta

dzekļa koncentrāciju iestatīt atbilstoši tī-

 Grieziet regulēšanas tapu pulksteņrādī-

rāmajai virsmai.

tāja virzienā: darba spiediena palielinā-

Norāde: Augstspiediena strūklu no sāku-

šana (MAX).

ma vienmēr uz tīrāmo objektu virziet no lie-

 Grieziet regulēšanas tapu pretēji pulk-

lāka attāluma, lai novērstu bojājumus pārāk

steņrādītāja virzienam: darba spiediena

liela spiediena dēļ.

samazināšana (MIN).

Ieteicamā tīrīšanas metode

Spiediena/daudzuma regulācija uz rokas

– Atmērcēt netīrumus:

smidzinātājpistoles

 taupīgi uzpūst tīrīšanas līdzekli un ļaut

 Ierīces slēdzi iestatīt maks. uz 98 °C.

1...5 minūtes iedarboties, bet ne izžūt.

 Iestatiet sūkņa darba spiedienu uz mak-

– Notīrīt netīrumus:

simālo vērtību.

 Atmērcētos netīrumus noskalot ar

 Uzstādiet darba spiedienu un padeves

augstpiediena šļūteni.

daudzumu, pagriežot (vienmērīgi) spie-

Darbs ar aukstu ūdeni

diena/daudzuma regulatoru uz rokas

smidzinātājpistoles (+/-).

Vieglu netīrumu notīrīšana un noskaloša-

 Bīstami

na, piem.,: dārza ierīces, terases, instru-

Iestatot spiediena/daudzuma regulētāju,

menti u.c.

sekojiet, lai neatskrūvētos smidzināšanas

 Darba spiedienu noregulēt pēc vajadzī-

caurules skrūvsavienojums.

bas.

Norāde: Ja ilglaicīgi jāstrādā ar pazeminā-

Eko pakāpe

tu spiedienu, iestatiet spiedienu ar sūkņa

agregātu.

Aparāts darbojas ekonomiskākajā tempe-

ratūras diapazonā (maks. 60 °C).

448 LV

– 8

Darbs ar karstu ūdeni/ tvaiku

Izslēgt ierīci

Ieteicamas šādas tīrīšanas temperatūras:

 Briesmas

– Viegli netīrumi

Applaucēšanās risks ar karstu ūdeni! Pēc

30-50 °C

darbības ar karstu ūdeni vai tvaiku, lai ierī-

– Olbaltumus saturoši netīrumi, piem.,

ce atdzistu, tā jādarbina vismaz 2 minūtes

pārtikas rūpniecībā

ar ausktu ūdeni ar atvērtu pistoli.

maks. 60 °C

 Pārslēgt aparāta slēdzi „0/OFF“.

– automašīnu tīrīšana, mašīnu tīrīšana

 Aizslēgt ūdens padevi.

60-90 °C

 Atveriet rokas smidzinātājpistoli.

– Atkonservēšana, daudz taukus saturoši

 Sūkni uz brīdi ieslēgt ar ierīces slēdzi (5

netīrumi

sek.).

100-110 °C

 Kontaktdakšu no kontaktligzdas atvie-

– Piemaisījuma vielu atkausēšana, daļēja

not tikai ar sausām rokām.

fasādes tīrīšana

 Noņemt ūdens pieslēgumu.

līdz 140 °C

 Nospiest rokas smidzinātājpistoli, līdz

aparāts atbrīvojas no spiediena.

Darbs ar karstu ūdeni

 Nofiksējiet rokas smidzinātājpistoles

 Briesmas

drošin

ātāju.

Applaucēšanās risks!

 Iestatīt ierīces slēdzi vajadzīgajā tem-

Aparāta uzglabāšana

peratūrā.

 Strūklas cauruli nofiksēt ierīces pārse-

Darbs ar tvaiku

ga turētājā.

 Bīstami

 Atritināt augstpiediena šļūteni un uzka-

bināt uz turētāja.

Applaucēšanās risks! Ja darba temperatū-

ra ir lielāka par 98 °C, darba spiediens ne-

Ierīce ar šļūtenes uztīšanas trumuli:

drīkst pārsniegt 3,2 MPa (32 bar).

 Augstspiediena šļūteni pirms uztīšanas

Tāpēc noteikti jāveic šādi pasākumi:

izlikt taisni.

 Palaišanas kloķi pagriezt pulksteņrādī-



tāja virzienā (bultiņas virzienā).

 Augstspiediena sprauslu (nerūsējo-

Norāde: Augstspiediena šļūteni un elektrī-

šā tērauda) nomainiet pret tvaika

bas vadu nesalociet.

sprauslu (misiņa, detaļas Nr. skat.

tehniskajos datos).

Aizsardzība pret aizsalšanu

 PIlnībā atvērt rokas smidzinātāpistoles

Uzmanību

spiediena/daudzuma regulētāju, vir-

Sals sabojā ierīci, ja ūdens nav pilnībā iz-

ziens + līdz galam.

laists.

 Iestatiet sūkņa darba spiedienu uz mini-

 Ierīci novietojiet no sala pasargātā vie-

mālo vērtību.

tā.

 Ierīces slēdzi iestatīt min. uz 100 °C.

Ja ierīce ir pieslēgta pie kamīna, jāievēro:

Pēc tīrīšanas līdzekļa lietošanas

Uzmanību

 Tīrīšanas līdzekļa dozēšanas vārstu

Bojājumu risks no kamīna izplūstošā auk-

noregulēt uz "0".

stā gaisa dēļ.

 Aparāta slēdzi iestatiet uz 1. pakāpi

 Ierīce jāatvieno no kamīna, ja āra tem-

(darbs ar karstu ūdeni).

peratūra ir zemāka par 0 °C.

 Ierīci ar atvērtu rokas smidzinātājpistoli

Ja ierīci nav iespējams novietot no sala pa-

skalot vismaz 1 minūti.

sargātā telpā, tā jāiekonservē.

– 9

449LV

Iekonservēšana

Kopšana un tehniskā apkope

Ja paredzētas garākas ekspluatācijas pau-

 Bīstami

zes vai ja nav iespējama novietošana no

Savainošanās risks nejauši iedarbināta

sala pasargātā vietā.

aparāta un strāvas trieciena rezultātā.

 Izlaist ūdeni.

Pirms visiem darbiem ar ierīci, izslēdziet ie-

 Izskalot ierīci ar pretsala līdzekli.

rīci un atvienojiet tīkla kontaktdakšu.

 Iztukšot tīrīšanas līdzekļa tvertni.

 Pārslēgt aparāta slēdzi „0/OFF“.

Izlaist ūdeni

 Aizvērt ūdens padevi.

 Demontēt ūdens padeves šļūteni un

 Atveriet rokas smidzinātājpistoli.

augstpiediena šļūteni.

 Sūkni uz brīdi ieslēgt ar ierīces slēdzi (5

 Noskrūvēt padeves vadu katla grīdā un

sek.).

iztukšot apsildes šļūteni.

 Kontaktdakšu no kontaktligzdas atvie-

 Ierīci darbināt maks. 1 min., līdz sūknis

not tikai ar sausām rokām.

un vadi ir tukši.

 Noņemt ūdens pieslēgumu.

Izskalot aparātu ar antifrīzu

 Nospiest rokas smidzinātājpistoli, līdz

ierīcē vairs nav spiediena.

Norāde: Ievērojiet antifrīza ražotāja lieto-

šanas norādījumus.

 Nofiksējiet rokas smidzinātājpistoles

 Pludiņa tvertnē iepildīt veikalā iegādā

ja-

drošināt

āju.

mu pretsala līdzekli.

 Ļaut aparātam atdzist.

 Ieslēgt ierīci (bez degļa), līdz tā ir pilnī-

Par regulāras apskates pārbaudes veik-

bā izskalota.

šanu resp. apkopes līguma noslēgšanu

Līdz ar to tiek panākta noteikt aizsardzība

informēs Jūsu Kärcher pārdevējs.

pret koroziju.

Apkopes intervāli

Glabāšana

Reizi nedēļā

Uzmanību

 Iztīrīt ūdens pieslēguma sietu.

Savainošanās un bojājumu risks! Uzglabā-

 Iztīriet smalko filtru.

jot ņemiet vērā aparāta svaru.

 Iztīriet degvielas sietu.

 Pārbaudīt eļļas stāvokli.

Transportēšana

Uzmanību

14. attēls

Ja eļļa ir bālgana, nekavējoties informējiet

Uzmanību

Kärcher klientu servisu.

Bojājumu risks! Iekraujot aparātu ar autoie-

Reizi mēnesī

krāvēju, sekojiet attēlam.

 Iztīrīt ūdens trūkuma drošinātāja sietu.

Uzmanību

 Tīrīt tīrīšanas līdzekļa sūkšanas šļūte-

Savainošanās un bojājumu risks! Trans-

nes filtru.

portējot ņemiet vērā aparāta svaru.

Pēc 500 darba stundām, vismaz reizi

 Transportējot automašīnā, saskaņā ar

gadā

spēkā esošajā

m direktīvām nodrošiniet



Mainīt eļļu.

aparātu pret izslīdēšanu un apgāšanos.

Regulāri vēlākais reizi 5 gados

 Atbilstoši ražotāja norādījumiem veikt

spiediena pārbaudi.

450 LV

– 10

Apkopes darbi

Palīdzība darbības

traucējumu gadījumā

Iztīrīt ūdens pieslēguma sietu

 Noņemt sietu.

 Bīstami

 Notīrīt sietu ūdenī un atkal ielikt.

Savainošanās risks nejauši iedarbināta

Iztīrīt smalko filtru

aparāta un strāvas trieciena rezultātā.

 Izslēdziet ierīcē spiedienu.

Pirms visiem darbiem ar ierīci, izslēdziet ie-

rīci un atvienojiet tīkla kontaktdakšu.

 Noskrūvējiet smalko filtru no sūkņa galvas.

 Demontējiet smalko filtru un izņemiet

Mirgo griešanās virziena

filtra ieliktni.

kontrollampiņa (tikai 3-fāzu

 Filtra ieliktni iztīriet ar tīru ūdeni vai sa-

aparātiem)

spiestu gaisu.

15. attēls

 Salieciet to kopā apgrieztā secībā.

 Samainiet vietām aparāta kontakta polus.

Degvielas sieta tīrīšana

Nodziest kontrollampiņa gatavībai

 Degvielas sietu izdauziet. Neļaujiet

degvielai nonākt apkārtējā vidē.

darbam

Iztīrīt ūdens trūkuma drošinātāja sietu

– Nav tīkla sprieguma, skat. "Aparāts ne-

 Izceliet stiprinājuma skavu un izvelciet

darbojas".

ūdens trūkuma drošinātāja šļūteni

Servisa kontrollampiņa

("Soft" slāpēšanas sistēma).

 Izņemt sietu.

Deg apkopes kontrollampiņa

Norā

de: Vajadzības gadījumā par apm. 5

– Eļļas trūkums

mm ieskrūvējiet skrūvi M8 un ar to izvelciet

 Iepildiet eļļu.

sietu.

Mirgo 1x

 Notīrīt sietu ūdenī.

– Nepietiekams ūdens daudzums

 Iebīdīt sietu.

 Pārbaudīt ūdens pieslēgumu, pārbaudīt

 Iebīdiet šļūtenes iemavu līdz galam

pievadu.

ūdens trūkuma drošinātājā un nofiksē-

– Noplūde augstspiediena sistēmā.

jiet ar stiprinājuma skavu.

 Pārbaudīt augstpiediena sistēmas un

Tīrīt tīrīšanas līdzekļa sūkšanas šļūtenes

pieslēgumu hermētiskumu.

filtru

 Izvelciet tīrīšanas līdzekļa sūkšanas

Mirgo 2x

šļūteni.

– Kļūda sprieguma padevē vai pārāk liels

 Notīrīt filtru ūdenī un atkal ielikt.

motora strāvas patēriņš.

 Pārbaudīt elektrotīkla savienojumu un

Mainīt eļļu

drošinātājus.

 Sagatavot savākšanas tvertni apm. 1

litram eļļas.

 Informējiet klientu dienestu.

 Atskrūvēt izlaišanas skrūvi.

Mirgo 3x

– Motors pārslogots/pārkarsēts

Izmantoto eļļu utilizēt vai nodot savākša-

 Pārslēgt aparāta slēdzi „0/OFF“.

nas punktā.

 Ļaut aparātam atdzist.

 Pievilkt izlaišanas skrūvi.

 Ieslēdziet ierīci.

 Eļļ

u uzpildīt lēnēm līdz atzīmei MAX.

– Traucējums atkārtojas.

Norāde: Gaisa pūslīšiem jāpazūd.

 Informējiet klientu dienestu.

Eļļas veidu un daudzumu skatīt sadaļā

"Tehniskie dati".

– 11

451LV

Mirgo 4x

Aparāts neveido spiedienu

– Reaģējis izplūdes gāzu temperatūras

– Gaiss sistēmā

ierobežotājs.

Atgaisot sūkni:

 Pārslēgt aparāta slēdzi „0/OFF“.

 Tīrīšanas līdzekļa dozēšanas vārstu

 Ļaut aparātam atdzist.

noregulēt uz "0".

 Ieslēdziet ierīci.

 Ierīci ar atvērtu rokas smidzinātājpistoli

– Traucējums atkārtojas.

vairākkārt ieslēgt un izslēgt.

 Informējiet klientu dienestu.

 Kad atvērta rokas smidzinātājpistoles,

5x nomirgo

atveriet un aizveriet sūkņa agregāta

– Salipis ūdens trūkuma drošinātāja mēlī-

spiediena/daudzuma regulatoru.

tes slēdzis vai iestrēdzis magnētiskais

Norāde: Demontējot augstspiediena šļūte-

virzulis.

ni no augstspiediena pieslēguma, paātri-

 Informējiet klientu dienestu.

nās atgaisošanas process.

 JA tīrīšanas līdzekļa tvertne ir tukša, uz-

6x nomirgo

pildīt.

– Liesmas sensors ir izslēdzis degli.

 Pārbaudīt pieslēgumus un vadus.

 Informējiet klientu dienestu.

– Spiediens iestatīts uz MIN.

Deg degvielas kontrollampiņa

 Iestatīt spiedienu uz MAX.

– Tukša degvielas tvertne.

– Netīrs ūdens pieslēguma siets

 Uzpildiet degvielu.

 Notīrīt sietu.

 Iztīriet smalko filtru, vajadzības gadīju-

Deg sistēmas apkopes

mā, to nomainiet.

kontrollampiņa

– Pārāk maza ūdens padeve

– Tukša sistēmas apkopes pudele.

 Pārbaudīt ūdens padevi (skatīt "Tehnie-

 Nomainiet sistēmas apkopes pudeli.

skie dati").

Deg tīrīšanas līdzekļa

Ierīce pil, ūdens pil no ierīces

kontrollampiņa

apakšas

– Tukša tīrīšanas līdzekļa tvertne.

– Nehermētisks sūknis

 Uzpildīt tīrīšanas līdzekli.

Norāde: Pieļaujami ir 3 pilieni minūtē.

 Ja ierīce ir stipri neblīva, informēt klien-

Aparāts nestrādā

tu servisu.

– Nav spriegums tīklā

Kad rokas smidzinātājpistole ir

 Pārbaudīt elektrības pieslēgumu/pieva-

aizvērta, ierīce darbojoties

du.

ieslēdzas un izslēdzas

– Noplūde augstspiediena sistēmā.

 Pārbaudīt augstpiediena sistēmas un

pieslēgumu hermētiskumu.

452 LV

– 12

Ierīce nesūknē tīrīšanas līdzekli

Garantija

 Darbināt ierīci ar atvērtu tīrīšanas lī-

Katrā valstī ir spēkā mūsu kompetentās

dzekļa dozēšanas vārstu un aizvērtu

pārdošanas sabiedrības izdotie garantijas

ūdens padevi, līdz pludiņa tvertne ir tuk-

nosacījumi. Iespējamos ierīces traucēju-

ša un spiediens "0".

mus garantijas laikā novērsīsim bez mak-

 Atvērt ūdens padevi.

sas, ja iemesls ir materiāla vai ražotāja

Ja sūknis vēl nesūknē tīrīšanas līdzekli,

kļūda.

tam var būt šāds iemesls:

Piederumi un rezerves daļas

– Netīrs tīrīšanas līdzekļa sūkšanas šļū-

tenes filtrs

Norāde: Pieslēdzot aparātu kamīnam vai

 Tīrīt filtru.

tad, ja aparātā nevar ieskatīties iekšā, mēs

– Aizlīmējies pretvārsts

iesakām iebūvēt liesmas kontroli (opcija).

– Drīkst izmantot tikai ražotājfirmas atļau-

 Noņemt tīrīšanas līdzekļa sūkšanas

tos piederumus un rezerves daļas. Ori-

šļūteni un atbrīvot pretvārstu ar trulu

ģinālie piederumu un oriģinālās

priekšmetu.

rezerves daļas garantē to, ka aparātu

Deglis neaizdegas

var ekspluatēt droši un bez traucēju-

miem.

– Tukša degvielas tvertne.

– Visbiežāk pieprasīto rezerves daļu klās-

 Uzpildiet degvielu.

tu Jūs atradīsiet lietošanas rokasgrā-

– Nepietiekams ūdens daudzums

matas galā.

 Pārbaudīt ūdens pieslēgumu, pārbaudīt

– Turpmāko informāciju par rezerves da-

pievadu.

ļām Jūs saņemsiet saitā www.kaerc-

 Iztīrīt ūdens trūkuma drošinātāja sietu.

her.com, sadaļā Service.

– Netīrs degvielas filtrs

 Nomainīt degvielas filtru.

– Nav aizdedzes dzirksteles.

 Ja caur skatlodziņu darbinot nav redza-

ma dzirkstele, informēt klientu servisu.

Darbinot ar karsto ūdeni, netiek

saniegta iestatītā temperatūra

– Pārāk augsts darba spiediens/sūknēša-

nas daudzums

 Samaziniet darba spiedienu/padeves

daudzumu ar sūkņa agregāta spiedie-

na/daudzuma regulatoru.

– Nokvēpusi apsildes šļūtene

 Informēt klientu servisu.

Ja traucējumu nav iespējams novērst,

ierīce jāpārbauda klientu servisam.

– 13

453LV

Ident. Nr. 0035

EK Atbilstības deklarācija

Ar šo dokumentu mēs apliecinām, ka tālāk

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

minētā iekārta, pamatojoties uz tās izstrādi

Skanas intensitates līmenis dB(A)

un konstrukciju, kā arī mūsu īstenoto mode-

HDS 6/10

li, atbilst attiecīgajām EK direktīvu drošības

Izmērītais: 91

un veselības aizsardzības pamatprasībām.

Garantētais: 94

Ar mums nesaskaņotu mašīnas tehnisku iz-

HDS 6/12

maiņu gadījumā šī deklarācija zaudē savu

Izmērītais: 91

spēku.

Garantētais: 94

HDS 6/14

Produkts: Augstspiediena tīrīšanas

Izmērītais: 91

aparāts

Garantētais: 94

Tips: 1.169-xxx

HDS 6/14-4

Tips: 1.170-xxx

Izmērītais: 88

Tips: 1.173-xxx

Garantētais: 91

Tips: 1.174-xxx

HDS 7/16

Attiecīgās ES direktīvas:

Izmērītais: 92

97/23/EK

Garantētais: 95

2006/42/EK (+2009/127/EK)

HDS 8/17

2004/108/EK

Izmērītais: 93

2000/14/EK

Garantētais: 96

Būvgrupas kategorija

HDS 8/18-4

II

Izmērītais: 87

Atbilstības novērtēšanas metode

Garantētais: 90

Modulis H

HDS 9/17-4

Apsildes caurule

Izmērītais: 88

Atbilstības novērtējums modulim H

Garantētais: 91

Drošības vārsts

Atbilstības novērtējums atb. paragrāfam

5.957-989

Nr. 3., rindkopai Nr. 3

Vadības bloks

Atbilstības novērtējums modulim H

Apakšā parakstījušās personas rīkojas uz-

dažādi cauruļvadi

ņēmuma vadības uzdevumā un pēc tās

Atbilstības novērtējums atb. paragrāfam

pilnvarojuma.

Nr. 3., rindkopai Nr. 3

Piemērotās harmonizētās normas:

EN 60335–1

EN 60335–2–79

CEO

Head of Approbation

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

Par dokumentāciju sastādīšanu atbildīgā

EN 61000–3–2: 2006 + A2: 2009

persona:

EN 62233: 2008

S. Reiser

HDS 7/16, HDS 8/18-4, HDS 9/17-4:

EN 61000–3–3: 2008

Alfred Kärcher GmbH & Co. KG

HDS 6/10, HDS 6/12, HDS 6/14, HDS 6/

Alfred-Kärcher-Str. 28 - 40

14-4, HDS 8/17:

71364 Winnenden (Germany)

EN 61000–3–11: 2000

Tālr.: +49 7195 14-0

Reģistrācijas iestādes nosaukums:

Fakss: +49 7195 14-2212

97/23/EK

TÜV Rheinland Industrie Service GmbH

Winnenden, 2010/09/01

Am Grauen Stein

51105 Köln

454 LV

– 14

Tehniskie dati

HDS 6/10 HDS 6/12 HDS 6/14

Elektrības pieslēgums

Spriegums V 100 230-240 230

Strāvas veids Hz 1~ 50 1~ 50 1~ 50

Pieslēguma jauda kW 2,9 3,0 3,6

Drošinātāji (inerti) A 30 13 16

Aizsardzība -- IPX5 IPX5 IPX5

Aizsardzības klase -- I I I

Maksimāli pieļaujamā tīkla pretestība omi 0.3710 0.3710 0.3710

Ūdensapgāde

Pievadāmā ūdens temperatūra (maks.) °C 30 30 30

Pievadāmā ūdens daudzums (min.) l/h (l/min) 800 (13,3) 800 (13,3) 800 (13,3)

Sūkšanas augstums no atklātās tvertnes (20°C) m 0,5 0,5 0,5

Pievadāmā ūdens spiediens (maks.) MPa (bar) 1 (10) 1 (10) 1 (10)

Tehniskie dati attiecībā uz jaudu

Ūdens sūknēšanas daudzums l/h (l/min) 240-560 (4-

240-560 (4-

240-560 (4-

9,3)

9,3)

9,3)

Ūdens darba spiediens (ar standarta sprauslu) MPa (bar) 3-10 (30-100) 3-12 (30-120) 3-14 (30-140)

Maks. darba spiediens (drošības vārsts) MPa (bar) 12 (120) 15 (150) 17 (170)

Sūknēšanas daudzums tvaika režīmā l/h (l/min) 240-290 (4-

240-290 (4-

240-290 (4-

4,8)

4,8)

4,8)

Maks. darba spiediens tvaika režīmā (ar tvaika

MPa (bar) 3,2 (32) 3,2 (32) 3,2 (32)

sprauslu)

Tvaika sprauslas det. Nr. -- 5.130-453.0 5.130-453.0 5.130-453.0

Karstā ūdens maks. darba temperatūra °C 98 98 98

Tvaika režīma darba temperatūra °C 155 155 155

Tīrīšanas līdzekļa sūknēšana l/h (l/min) 0-33,6 (0-0,56) 0-33,6 (0-0,56) 0-33,6 (0-0,56)

Degļa jauda kW 43 43 43

Maksimālais šķidrā kurināmā patēriņš kg/h 3,5 3,5 3,5

Rokas smidzinātājpistoles atsitiena spēks (maks.) N 21,8 25,6 25,6

Sprauslas izmērs -- 043 042 036

Saskaņā ar EN 60355-2-79 aprēķinātās vērtības

Trokšņu emisija

Skaņas spiediena līmenis L

pA

dB(A) 76 76 76

Nenoteiktība K

pA

dB(A) 3 3 3

Skaņas jaudas līmenis L

WA

+ nenoteiktība K

WA

dB(A) 94 94 94

Plaukstas-rokas vibrācijas lielums

2

Rokas smidzinātājpistole m/s

2,7 2,7 2,7

2

Strūklas padeves caurule m/s

5,4 5,4 5,4

2

Nenoteiktība K m/s

0,3 0,3 0,3

Izejmateriāli

Degviela -- šķidrais kurinā-

šķidrais kurinā-

šķidrais kurinā-

mais EL vai dī-

mais EL vai dī-

mais EL vai dī-

zeļdegviela

zeļdegviela

zeļdegviela

Eļļas daudzums l 0,3 0,3 0,3

Eļās veids -- 0W40 0W40 0W40

Izmēri un svars

Garums x platums x augstums mm 1060 x 650 x

1060 x 650 x

1060 x 650 x

920

920

920

Tipiskā darba masa, C kg 108,1 108,1 108,1

Tipiskā darba masa, CX kg 111 111 111

Degvielas tvertne l 15,5 15,5 15,5

tīrīšanas līdzekļa tvertne l 15,5 15,5 15,5

– 15

455LV

HDS 6/14-4 HDS 7/16

Elektrības pieslēgums

Spriegums V 230 400 230

Strāvas veids Hz 1~ 50 3~ 50 3~ 50

Pieslēguma jauda kW 3,6 4,7 4,7

Drošinātāji (inerti) A 16 16 16

Aizsardzība -- IPX5 IPX5 IPX5

Aizsardzības klase -- I I I

Maksimāli pieļaujamā tīkla pretestība omi 0.3617 --

Ūdensapgāde

Pievadāmā ūdens temperatūra (maks.) °C 30 30

Pievadāmā ūdens daudzums (min.) l/h (l/min) 800 (13,3) 900 (15)

Sūkšanas augstums no atklātās tvertnes (20°C) m 0,5 0,5

Pievadāmā ūdens spiediens (maks.) MPa (bar) 1 (10) 1 (10)

Tehniskie dati attiecībā uz jaudu

Ūdens sūknēšanas daudzums l/h (l/min) 240-560 (4-9,3) 270-660 (4,5-11)

Ūdens darba spiediens (ar standarta sprauslu) MPa (bar) 3-14 (30-140) 3-16 (30-160)

Maks. darba spiediens (drošības vārsts) MPa (bar) 17 (170) 19,5 (195)

Sūknēšanas daudzums tvaika režīmā l/h (l/min) 240-290 (4-4,8) 270-305 (4,5-5,1)

Maks. darba spiediens tvaika režīmā (ar tvaika sprauslu) MPa (bar) 3,2 (32) 3,2 (32)

Tvaika sprauslas det. Nr. -- 5.130-453.0 5.130-454.0

Karstā ūdens maks. darba temperatūra °C 98 98

Tvaika režīma darba temperatūra °C 155 155

Tīrīšanas līdzekļa sūknēšana l/h (l/min) 0-33,6 (0-0,56) 0-39,6 (0-0,66)

Degļa jauda kW 43 51

Maksimālais šķidrā kurināmā patēriņš kg/h 3,5 4,1

Rokas smidzinātājpistoles atsitiena spēks (maks.) N 25,6 32,4

Sprauslas izmērs -- 035 040

Saskaņā ar EN 60355-2-79 aprēķinātās vērtības

Trokšņu emisija

Skaņas spiediena līmenis L

pA

dB(A) 73 77

Nenoteiktība K

pA

dB(A) 3 3

Skaņas jaudas līmenis L

WA

+ nenoteiktība K

WA

dB(A) 91 95

Plaukstas-rokas vibrācijas lielums

2

Rokas smidzinātājpistole m/s

7,4 2,6

2

Strūklas padeves caurule m/s

5,3 4,2

2

Nenoteiktība K m/s

0,3 0,3

Izejmateriāli

Degviela -- šķidrais kurinā-

šķidrais kurinā-

mais EL vai dīzeļ-

mais EL vai dīzeļ-

degviela

degviela

Eļļas daudzums l 0,7 0,3

Eļās veids -- 0W40 SAE 90

Izmēri un svars

Garums x platums x augstums mm 1060 x 650 x 920 1060 x 650 x 920

Tipiskā darba masa, C kg 118,6 118,1

Tipiskā darba masa, CX kg 121,5 121

Degvielas tvertne l 15,5 15,5

tīrīšanas līdzekļa tvertne l 15,5 15,5

456 LV

– 16

HDS 8/17 HDS 8/18-4 HDS 9/17-4

Elektrības pieslēgums

Spriegums V 400 230 400 230 400

Strāvas veids Hz 3~ 50 3~ 50 3~ 50 3~ 50 3~ 50

Pieslēguma jauda kW 5,7 5,7 6,0 6,0 6,5

Drošinātāji (inerti) A 16 16 16 16 16

Aizsardzība -- IPX5 IPX5 IPX5 IPX5 IPX5

Aizsardzības klase -- I I I I I

Maksimāli pieļaujamā tīkla pretestība omi 0.2638 -- --

Ūdensapgāde

Pievadāmā ūdens temperatūra (maks.) °C 30 30 30

Pievadāmā ūdens daudzums (min.) l/h (l/min) 1000 (16,7) 1000 (16,7) 1100 (18,3)

Sūkšanas augstums no atklātās tvertnes (20°C) m 0,5 0,5 0,5

Pievadāmā ūdens spiediens (maks.) MPa (bar) 1 (10) 1 (10) 1 (10)

Tehniskie dati attiecībā uz jaudu

Ūdens sūknēšanas daudzums l/h (l/min) 290-760 (4,8-

300-800 (5-

350-900 (5,8-

12,7)

13,3)

15)

Ūdens darba spiediens (ar standarta sprauslu) MPa (bar) 3-17 (30-170) 3-18 (30-180) 3-17 (30-170)

Maks. darba spiediens (drošības vārsts) MPa (bar) 20,5 (205) 21,5 (215) 20,5 (205)

Sūknēšanas daudzums tvaika režīmā l/h (l/min) 290-340 (4,8-

300-350 (5-

350-400 (5,8-

5,7)

5,8)

6,7)

Maks. darba spiediens tvaika režīmā (ar tvaika

MPa (bar) 3,2 (32) 3,2 (32) 3,2 (32)

sprauslu)

Tvaika sprauslas det. Nr. -- 5.130-449.0 5.130-449.0 5.130-447.0

Karstā ūdens maks. darba temperatūra °C 98 98 98

Tvaika režīma darba temperatūra °C 155 155 155

Tīrīšanas līdzekļa sūknēšana l/h (l/min) 0-45,6 (0-0,76) 0-48 (0-0,8) 0-54 (0-0,9)

Degļa jauda kW 58 61 69

Maksimālais šķidrā kurināmā patēriņš kg/h 4,7 5,0 5,6

Rokas smidzinātājpistoles atsitiena spēks (maks.) N 39,8 41,4 45,7

Sprauslas izmērs -- 045 043 054

Saskaņā ar EN 60355-2-79 aprēķinātās vērtības

Trokšņu emisija

Skaņas spiediena līmenis L

pA

dB(A) 79 73 74

Nenoteiktība K

pA

dB(A) 3 3 3

Skaņas jaudas līmenis L

WA

+ nenoteiktība K

WA

dB(A) 96 90 91

Plaukstas-rokas vibrācijas lielums

2

Rokas smidzinātājpistole m/s

2,0 3,4 3,6

2

Strūklas padeves caurule m/s

2,7 3,4 2,3

2

Nenoteiktība K m/s

0,3 0,3 0,3

Izejmateriāli

Degviela -- šķidrais kurinā-

šķidrais kurinā-

šķidrais kurinā-

mais EL vai dī-

mais EL vai dī-

mais EL vai dī-

zeļdegviela

zeļdegviela

zeļdegviela

Eļļas daudzums l 0,3 0,7 0,7

Eļās veids -- SAE 90 SAE 90 SAE 90

Izmēri un svars

Garums x platums x augstums mm 1060 x 650 x

1060 x 650 x

1060 x 650 x

920

920

920

Tipiskā darba masa, C kg 121,1 126,1 131,4

Tipiskā darba masa, CX kg 124 129 134,3

Degvielas tvertne l 15,5 15,5 15,5

tīrīšanas līdzekļa tvertne l 15,5 15,5 15,5

– 17

457LV
