Karcher WPC 10000 BW-A: Uso conforme a destinazione Protezione dell’ambiente

Italiano

 35

– Tenere a portata di mano il flacone per

il lavaggio oculare.

– Osservare le norme di sicurezza ripor-

tate sulla scheda dati CE e le norme

antinfortunistiche dei rispettivi prodotti

chimici.

– Il collegamento elettrico va eseguito

da un'elettricista qualificato e deve es-

sere conforme alla norma IEC 60364-

1.

– Non toccare mai cavi di rete danneg-

giati o staccati. Se necessario, stacca-

re immediatamente la spina di rete.

– Non utilizzare mai l'impianto con cavo

di rete danneggiato.

Questo manuale d'uso contiene i seguenti

simboli:



Pericolo

Indica un pericolo di immediata incom-

benza. La mancata osservanza di questa

avvertenza può causare morte o lesioni

gravi.

몇

Attenzione

Indica una situazione di probabile perico-

losità. La mancata osservanza di questa

avvertenza può causare lesioni lievi o

danni materiali.

Avvertenza

Indica suggerimenti per l'impiego e infor-

mazioni importanti sul prodotto.

L'impianto viene impiegato per il tratta-

mento di acqua di superficie, di pozzo e di

flusso.

Grazie alla struttura modulare è possibile

separare le sostanze che intorbidiscono

l'acqua, gli indurenti, i sali, i batteri ed i vi-

rus a seconda della qualità dell'acqua

grezza.



Pericolo

Pericolo di lesioni a causa di impianto in-

stallato erroneamente. Pericolo per la sa-

lute a causa di acqua potabile trattata

erroneamente. L'impianto deve essere

messo in funzione solo se è stato installa-

to e preparato per l'uso da personale qua-

lificato e autorizzato.

Î

Controllare il collegamento dell'im-

pianto alla sorgente di acqua non po-

tabile.

Î

Accertarsi che l'acqua potabile prodot-

ta venga scaricata in un serbatoio o in

un dispositivo idoneo per l'utente.

Avvertenza

L'acqua potabile deve fluire senza contro-

pressione. La differenza in altezza non

deve superare i 3 m.

Avvertenza

Se l'impianto è equipaggiato con una o più

stazioni di dosaggio, accertarsi che siano

correttamente collegate e riempite.

Î

Riempimento stazione di dosaggio

(vedi capitolo "Manutenzione e cura/

Lavori di manutenzione“)

Î

Assicurarsi che le spine di alimenta-

zione delle pompe dosatrici delle sta-

zioni di dosaggio siano allacciate alle

prese dell'impianto.

Î

Controllare la posizione del selettore:

Posizione „Automatico“:

l'impianto

viene controllato da un interruttore a

galleggiante esterno nel serbatoio di

acqua potabile.

Posizione „Manuale“: l'impianto

viene attivato e disattivato manual-

mente attraverso l'interruttore prin-

cipale.

Î

Ruotare l'interruttore principale in po-

sizione „1“, si avvia la produzione di

acqua potabile.

– Visualizzazione dell’orario

Visualizzazione alternata:

– Matricola impianto/Numero versione e

stato di funzionamento.

– Temperatura dell'acqua potabile e va-

lore di conducibilità.

– Ore di funzionamento

(_ _ _ _ _h_ _min).

몇

Attenzione

Rischio di danneggiamento. Se l'impianto

resta spento per oltre 14 giorni, eseguire

una conservazione da parte del servizio

assistenza Kärcher.

Î

Ruotare l'interruttore principale su „0“,

l'impianto ferma la produzione di ac-

qua potabile.

Avvertenza

Non spegnere l'Impianto durante le ore

notturne! Di notte avviene la pulizia auto-

matica del filtro antidisturbo. La mancan-

za di tale pulizia può provocare danni

all'impianto.



Pericolo

Pericolo per la salute a causa di cattiva

qualità dell'acqua potabile. Per avere una

buona qualità dell'acqua potabile, esegui-

re i controllo elencati nel seguente piano

di manutenzione nei termini previsti. Se

non è possibile eliminare scostamenti dal-

lo stato nominale con le misure indicate,

arrestare la produzione dell'acqua potabi-

le e contattare il servizio assistenza Kär-

cher.

Impianto elettrico

Simboli

Uso conforme a destinazione Protezione dell’ambiente

Tutti gli imballaggi sono ricicla-

bili. Gli imballaggi non vanno

gettati nei rifiuti domestici, ma

consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi con-

tengono materiali riciclabili pre-

ziosi e vanno consegnati ai

relativi centri di raccolta. Batte-

rie, olio e sostanze simili non

devono essere dispersi nell’am-

biente. Si prega quindi di smal-

tire gli apparecchi dismessi

mediante i sistemi di raccolta

differenziata.

Messa in funzione

Prima della messa in funzione

Riempimento stazione di dosaggio

Funzionamento

Accensione dell'impianto

Elementi di controllo

Display filtro antidisturbo e filtro a car-

bone attivo

Display del quadro di controllo

Spegnimento dell'impianto

Cura e manutenzione

36

Italiano

1 Display

2 Tasto ADVANCE

Durante il funzionamento sul display è vi-

sualizzato l'orario attuale.

Î

Premere il tasto ADVANCE per 5 - 6

secondi. Sul display viene visualizzato

l'indicatore di stato dalla lista sotto-

stante.

Î

Per proseguire alla visualizzazione

successiva, premere brevemente il ta-

sto ADVANCE.

Quando non si preme per un determinato

periodo il tasto ADVANCE, il display pas-

sa alla visualizzazione dell'ora.

E' necessario disaerare la pompa dosatri-

ce se questa ha aspirato aria (p.es. quan-

do il contenitore di dosaggio si è

completamente svuotato).

– L'impianto si arresta, sul display appa-

re la segnalazione di guasto "Salva-

motore".

Avvertenza

Questa segnalazione viene visualizzata

per qualsiasi contenitore di dosaggio vuo-

to.

1 Pulsante frequenza di dosaggio

2 Raccordo a vite

3 Pompa dosatrice

Î

Riempimento stazione di dosaggio

(vedi capitolo Messa in funzione).

Î

Allentare il collegamento a vite della

pompa dosatrice.

Î

Rilevare e annotare la frequenza di

dosaggio impostata dai LED della

pompa dosatrice.

Î

Impostare la frequenza di dosaggio al

100% premendo ripetutamente il tasto

della frequenza di dosaggio ed atten-

dere che nella condotta di aspirazione

non siano più presenti bolle d'aria (ca.

1 minuto). Raccogliere il liquido che

fuoriesce con uno straccio.

Î

Stringere il collegamento a vite.

Î

Impostare la pompa dosatrice di nuo-

vo alla frequenza di dosaggio origina-

ria.

1 Tasto Return

Î

Chiudere la segnalazione di guasto

premendo il tasto "Return" posto sul

quadro di controllo - l'impianto si avvia.

Schema di manutenzione

Interval-

lo

Controllo/Intervento

Nominale

In caso di scostamen-

to

Ogni gior-

no

Livello di riempimento contenitore dosaggio

Riempimento sufficiente

Riempirlo

Bolle d'aria nelle linee di dosaggio

Assenza di bolle d'aria

Spurgo dell'aria della

pompa di dosaggio

Flusso dell'acqua potabile in base al valore di

messa in funzione

Riduzione entro il 10%

Regolazione di preci-

sione

Conduttanza dell'acqua potabile in base al

valore di messa in funzione

Aumento entro il 10%

Regolazione di preci-

sione

Differenza tra pressione pompa e concentra-

to

max 15% al di sopra della differenza di messa

in funzione

Servizio assistenza

clienti Kärcher

Contatore filtro antidisturbo e filtro a carbone

attivo

Il risciacquo ha avuto luogo nelle ultime 24

ore

Servizio assistenza

clienti Kärcher

Differenza di pressione filtro fine

massimo 0,08 MPa (0,8 bar)

Sostituire il filtro fine

Controllo visivo dell'impianto

Assenza di perdite

Servizio assistenza

clienti Kärcher

Settima-

nale

Compilare il protocollo di esercizio

Una vol-

ta al

mese

Pulire e lavare il contenitore dosaggio

Controllo visivo della pompa dell'acqua grez-

za

non sono riconoscibili danni/perdite

Servizio assistenza

clienti Kärcher

Interruttore a galleggiante nel serbatoio ac-

qua potabile

Nessuna anomalia di funzionamento rilevabi-

le

Servizio assistenza

clienti Kärcher

Lavori di manutenzione

Rilevare i dati del filtro antidisturbo e del

filtro a carbone attivo

Display

Significato

2000

senza significato

0000

senza significato

D–07

Giorni restanti fino al pros-

simo risciacquo

–001

Numero di risciacqui ese-

guiti

0–01

Giorni–Ore dall'ultimo ri-

sciacquo

Spurgo dell'aria della pompa di dosag-

gio

Italiano

 37

Î

Controllare la differenza di pressione

di entrambi i manometri. Quando il va-

lore supera i 0,08 MPa (0,8 bar) sosti-

tuire l'inserto del filtro:

Î

Ruotare l'interruttore principale su "0“.

Î

Interrompere l'alimentazione di acqua

non potabile.

Î

Aprire il rubinetto di prova dell'acqua

grezza per scaricare la pressione del

filtro.

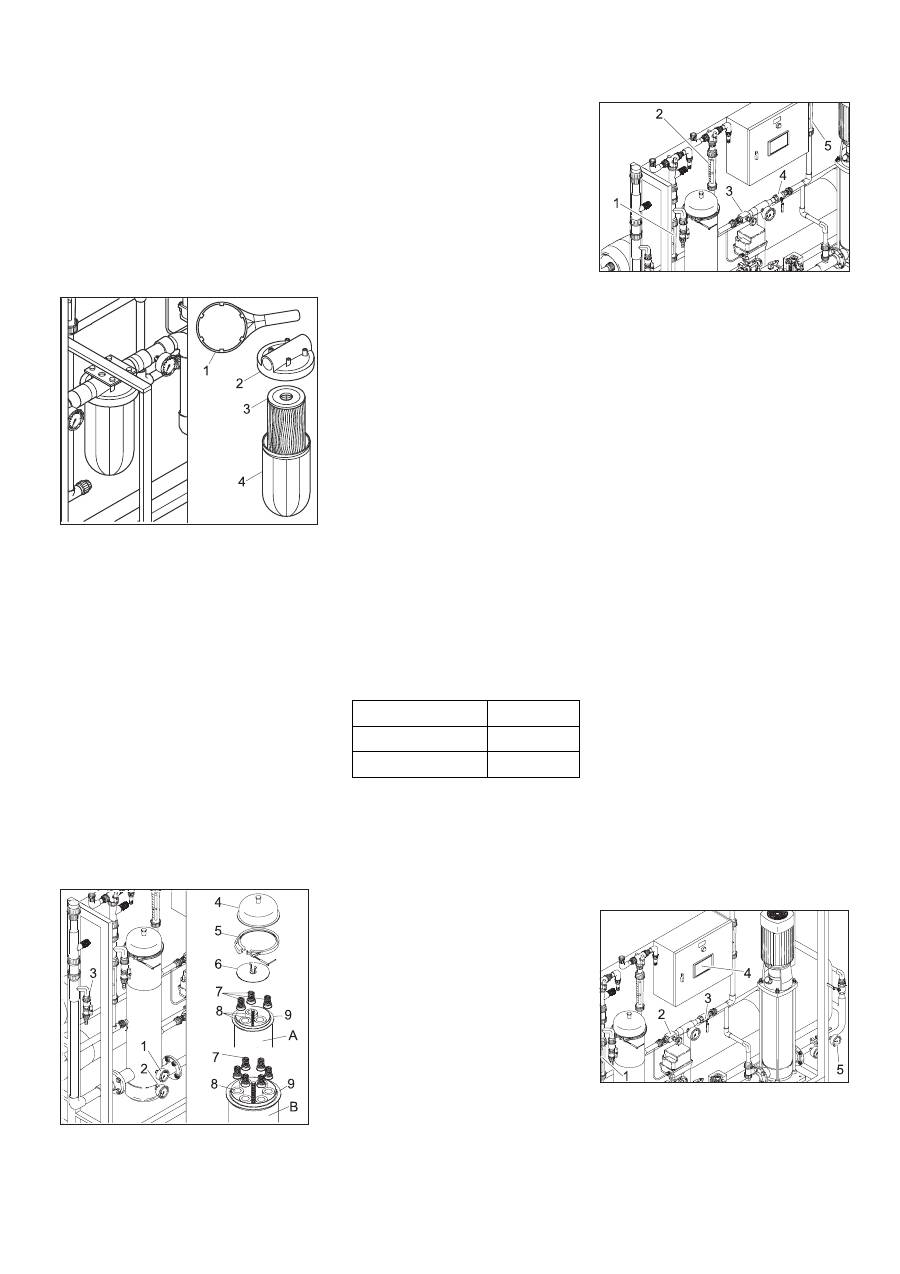

WPC 2500 BW-AM:

1 Chiave filtro

2 Contenitore filtro

3 Tazza-filtro

4 Inserto filtro

Î

Allentare e svitare la tazza-filtro con la

chiave per filtri.

Î

Estrarre l'inserto del filtro.

Î

Pulire l'alloggiamento del filtro e la taz-

za-filtro.

Î

Inserire un nuovo inserto del filtro nella

tazza-filtro.

Î

Montare e stringere la tazza-filtro.

Î

Richiudere il rubinetto prova dell'ac-

qua grezza.

Î

Ripristinare l'alimentazione di acqua

non potabile.

Î

Ruotare l'interruttore principale su "1".

WPC 5000/10000 BW-AM:

1 Manometro

2 Manometro

3 Rubinetto prova dell'acqua grezza

4 Coperchio

5 Anello di serraggio

6 Piastra ad avvitamento

7 Coperchio a molla

8 Candela da filtro

9 Contenitore filtro

A WPC 5000 BW-AM

B WPC 10000 BW-AM

Î

Sbloccare l'anello di serraggio.

Î

Rimuovere il coperchio.

Î

Svitare la piastra ad avvitamento.

Î

Rimuovere il coperchio a molla.

Î

Rimuovere le candele da filtro.

Î

Pulire l’alloggiamento del filtro.

Î

Inserire nuove candele da filtro.

Î

Inserire i coperchi a molla sulle cande-

le da filtro.

Î

Avvitare la piastra ad avvitamento.

Î

Posizionare il coperchio e fissare

l'anello di serraggio.

Î

Richiudere il rubinetto prova dell'ac-

qua grezza.

Î

Ripristinare l'alimentazione di acqua

non potabile.

Î

Ruotare l'interruttore principale su "1".

몇

Attenzione

Pericolo di danneggiamento per l'impian-

to. Se si modificano le impostazioni

dell'impianto, non superare i seguenti va-

lori:

–

Pressione pompa massimo 2,1 MPa

(21 bar)

–

Quantità acqua potabile massimo:

– La quantità di concentrato non deve

scendere al di sotto del valore della

messa in funzione

–

Non modificare l'impostazione della

valvola di regolazione della pompa.

Avvertenza

L'impianto reagisce in modo ritardato

quando le valvole di regolazione vengono

modificate. Effettuare perciò le imposta-

zioni sulla valvola di regolazione della

pressione e sulla valvola di regolazione

del concentrato solo passo per passo os-

servando di volta in volta gli effetti.

(1) Flusso di acqua potabile ridotto da

_____ l/h a _____ l/h

1 Flussometro acqua potabile

2 flussometro del concentrato

3 Valvola di regolazione del concentrato

4 Valvola di regolazione pressione

5 Flussometro riflusso del concentrato

Î

Rilevare la quantità di acqua potabile

dal flussometro e confrontarlo con il

valore rilevato al momento della mes-

sa in funzione (vedi Protocollo della

messa in funzione). Se il flusso dell'ac-

qua potabile si è ridotto al valore di

_____l/h effettuare la seguente messa

a punto:

Î

Chiudere lentamente la valvola di re-

golazione della pressione in senso

orario fino ad ottenere il valore nomi-

nale del flussometro "riflusso di con-

centrato".

Î

Chiudere la valvola di regolazione del

concentrato in senso orario fino a rag-

giungere su entrambi i flussometri, per

concentrato e acqua potabile, il rispet-

tivo valore nominale.

Î

All'occorrenza regolare le due valvole.

Avvertenza

Se la regolazione di precisione non f au-

mentare il flusso dell'acqua potabile, con-

tattare il servizio assistenza Kärcher.

(2) Conducibilità dell'acqua potabile au-

mentata  da _____µS/cm a _____µS/cm

Avvertenza

Piccoli aumenti della conducibilità dell'ac-

qua potabile non influiscono sulla qualità

dell'acqua potabile.

1 Flussometro acqua potabile

2 Valvola di regolazione del concentrato

3 Valvola di regolazione pressione

4

Display

5 Manometro pressione di ingresso

membrana

Sostituire il filtro fine

Regolazione di precisione delle pressio-

ni di esercizio

WPC 2500 BW-AM

2.500 l/h

WPC 5000 BW-AM

5.000 l/h

WPC 10000 BW-AM 10.000 l/h

38

Italiano

Î

Rilevare il valore di conducibilità sul di-

splay del quadro di comando e con-

frontarlo con il valore rilevato al

momento della messa in funzione (ve-

di Protocollo della messa in funzione).

Se la conducibilità dell'acqua potabile

ha raggiunto il valore di _____µS/cm è

necessario risciacquare la membrana

dell'unità filtro RO:

Î

Aprire la valvola di regolazione in sen-

so antiorario a piccoli scatti fino al rag-

giungimento del valore nominale della

conducibilità.

Î

Chiudere a piccoli scatti la valvola di

regolazione della pressione in senso

orario fino ad ottenere il valore nomi-

nale del flussometro "acqua potabile".

몇

Attenzione

Pericolo di danneggiamento della mem-

brana RO. Quando si chiude la valvola di

regolazione della pressione accertarsi

che la pressione di ingresso della mem-

brana non superi i 2,1 MPa (21 bar).

Avvertenza

L'incremento della quantità di concentrato

con questa procedura di regolazione è in-

tenzionale.

Î

All'occorrenza ripetere i passi di rego-

lazione. Eventualmente non si rag-

giungerà più del tutto la quantità di

acqua potabile originaria.

(3) La differenza tra la pressione della

pompa e quella del concentrato ha su-

perato il valore di _____ MPa

1 Manometro pressione pompa

2 Manometro pressione concentrato

Î

Rilevare i valori dal manometro della

pressione pompa e concentrato e de-

terminare la differenza di pressione.

Î

Confrontare la differenza di pressione

determinata con il valore alla messa in

funzione (vedi Protocollo messa in

funzione).

Î

Se la differenza di pressione ha supe-

rato il valore di _____ MPa, l'unità filtro

con membrana è otturata. A questo

punto la reimpostazione non è più

possibile. Terminare la produzione di

acqua potabile e rivolgersi al servizio

di assistenza clienti Kärcher.



Pericolo

Pericolo di ustioni chimiche a causa delle

sostanze chimiche. Durante l'utilizzo di

sostanze chimiche indossare guanti e oc-

chiali protettivi resistenti agli acidi.

Nota

I valori del dosaggio delle diverse sostan-

ze chimiche risultano dall'analisi dell'ac-

qua non potabile e dalla potenza

dell'impianto. Il tecnico dell'assistenza

clienti Kärcher registra, alla messa in fun-

zione, le quantità di dosaggio necessarie

per l'impianto nella seguente tabella di do-

saggio.

1 Coperchio

2 Mescolatore

3 Pompa dosatrice

4 Contenitore dosaggio

Î

Stringere i guanti protettivi e indossare

gli occhiali protettivi.

Î

Rimuovere la tanica dalla stazione di

dosaggio.



Pericolo

Pericolo di lesioni causate da reazione

chimica. Non scambiare le stazioni di do-

saggio e non riempirle con la sostanza

chimica errata.

몇

Attenzione

Pericolo di flocculazione o altre reazioni

chimiche indesiderate. Usare solo acqua

potabile priva di cloro dal rubinetto di pro-

va dell'acqua potabile per aggiungere le

sostanze chimiche.

1 Rubinetto prova dell'acqua potabile

Il dosaggio avviene in funzione del livello

di riempimento del contenitore di dosag-

gio.

Contenitore di dosaggio completamen-

te svuotato:

Î

Riempire il contenitore di dosaggio

con 20 l di acqua potabile.

Î

Preparare la quantità indicata nella ta-

bella di dosaggio moltiplicata per 20

volte (WPC 5000...) o per 10 volte

(WPC 2500...) utilizzando un misurino

ed aggiungere il tutto nel contenitore

di dosaggio.

Î

Riempire il contenitore di dosaggio

fino alla tacca "200 l" (WPC 5000...) o

fino alla tacca „100 l“ (WPC 2500...) .

Î

Chiudere il coperchio della stazione di

dosaggio.

Î

Estrarre il mescolatore dal contenitore

di dosaggio fino alla battuta di arresto

e reinserirlo di nuovo.

Ripetere questo procedimento ogni 2

minuti ca. finché la sostanza chimica

si è completamente amalgamata.

Î

Disareare la pompa dosatrice secon-

do le istruzioni di cui al capitolo "Manu-

tenzione e cura".

Contenitore dosaggio parzialmente

svuotato

Î

Rilevare il livello di riempimento del

contenitore di dosaggio dalla scala

graduata, p. es. 50 l.

Î

Calcolare la quantità da aggiungere ri-

ducendo il livello di riempimento  rile-

vato di 200 l. Nell'esempio: 200 l – 50

l = 150 l.

Î

Calcolare la quantità necessaria della

rispettiva sostanza chimica in base

alla tabella di dosaggio. Nell'esempio:

15 volte la quantità per 10 l di acqua.

Î

Preparare la quantità necessaria della

rispettiva sostanza chimica ed aggiun-

gere la stessa nel contenitore di do-

saggio.

Î

Riempire il contenitore di dosaggio

fino alla tacca "200 l".

Î

Chiudere il coperchio della stazione di

dosaggio.

Miscelazione sostanze chimiche

Tabella di dosaggio

Conte-

nitore

dosag-

gio

Sostanze

chimiche

Dosaggio per

10 l soluzione

di dosaggio

[ml]

Clora-

zione

prelimi-

nare

RM 852 Pro-

dotto di de-

batterizzazio

ne

Pre-

floccu-

lazione

RM 5001

Anti

Scalant

RM 5000

Stabilizzazio-

ne di durezza

Po-

stclora-

zione

RM 852 Pro-

dotto di de-

batterizzazio

ne
