Karcher KM 85/50 W Bp Adv: Remisage Entretien et maintenance



-

7



Tourner le sectionneur général sur la

position "0".



Tourner la clé du sectionneur général

au-delà de la position "0" et la retirer.



Lever les balais latéraux.



(uniquement variante Adv)

Remonter la brosse.



Serrer le frein de stationnement.



Danger

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du

transport.



Serrer le frein de stationnement.



Débrancher les batteries.



Sécuriser le véhicule à l'aide de cales

sous les roues.



Arrimer la machine avec des sangles

ou des cordes.



Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Tourner le verrouillage du guidon de

pousser dans le sens des aiguilles

d'une montre, le verrouillage est ver-

rouillé.

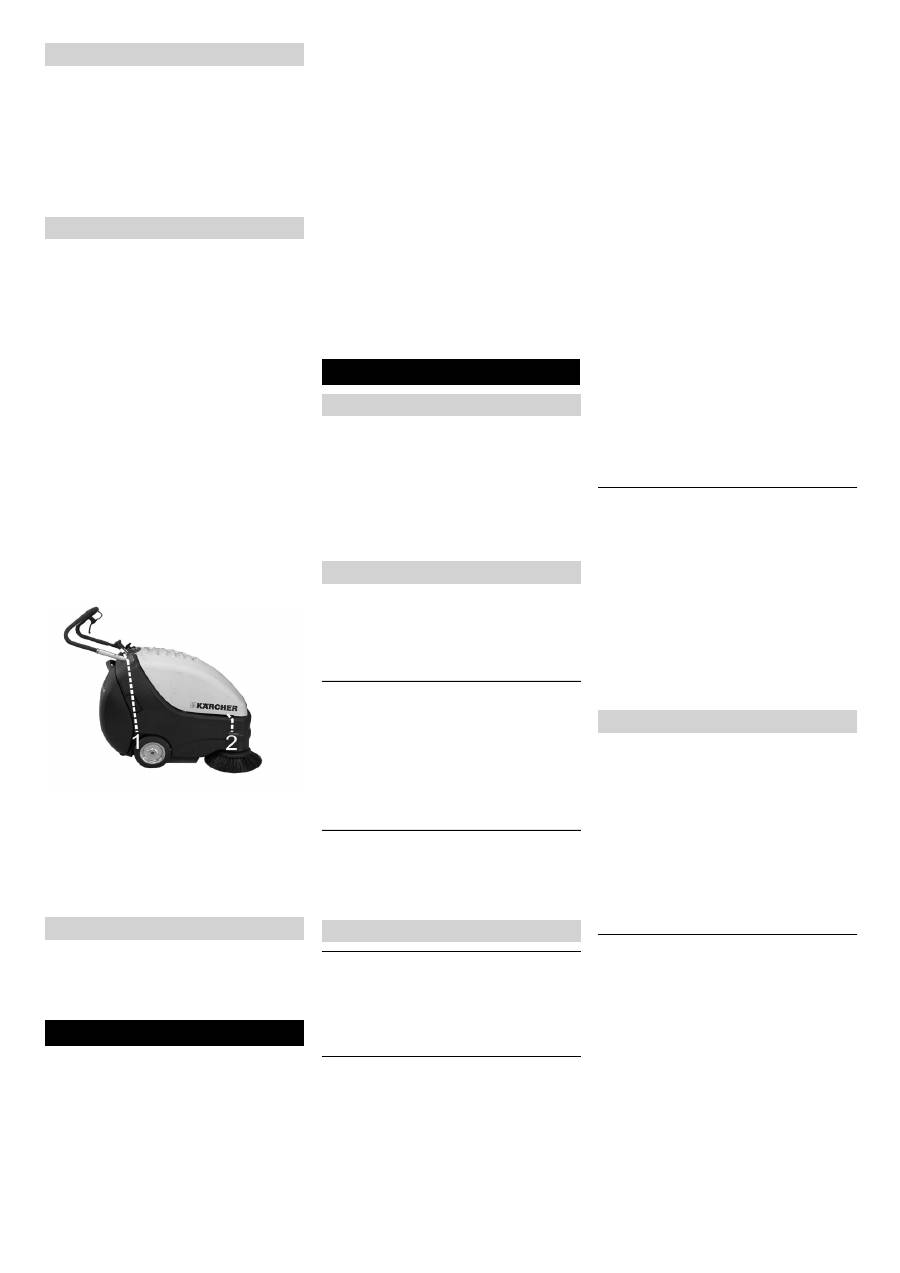

1 Zone de fixation au-dessus du guidon

de poussée

2 Zone de fixation en dessous du capot

de l'appareil

Remarque :

 respecter les repères (symbo-

lisés par des chaînes) pratiqués sur le

châssis pour la fixation.



Danger

Risque de blessure et d'endommagement !

Prendre en compte le poids de l'appareil à

l'entreposage.

Respecter les instructions suivantes si la

machine doit rester inutilisée pendant un

certain temps :



Garer la balayeuse sur une surface

plane.



Tourner la clé du sectionneur général

au-delà de la position "0" et la retirer.



Serrer le frein de stationnement.



Sécuriser la balayeuse afin qu'elle ne

puisse rouler librement.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Tourner le verrouillage du guidon de

pousser dans le sens des aiguilles

d'une montre, le verrouillage est ver-

rouillé.



(uniquement variante Adv)

Remonter la brosse.



Lever les balais latéraux.



Nettoyer l'intérieur et l'extérieur de la

balayeuse.



Garer la machine dans un endroit proté-

gé et sec.



Débrancher les batteries.



Charger la batterie tous les 2 mois envi-

ron.

–

Les maintenances doivent être unique-

ment effectuées par des services d'as-

sistances au client autorisés ou par des

spécialistes.

–

Les appareils utilisés industriellement à

des locaux différents doivent être avoir

effectués une révision de protection se-

lon VDE 0701.

Attention

Risque d'endommagement ! L’appareil ne

peut être nettoyé à l'eau avec un flexible ou

au jet haute pression (Danger de court-cir-

cuits ou autres dégâts).



Danger

Risque de blessure ! Porter un masque et

des lunettes de protection.



Ouvrir le capot de l'appareil.



Essuyer le véhicule avec un chiffon.



Nettoyer le véhicule à l'air comprimé.



Fermer le capot.



Nettoyer l'extérieur du véhicule avec un

chiffon humide et un détergent doux.

Remarque :

 n'utiliser aucun détergent

agressif.

KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Remarque :

 le compteur d'heures de ser-

vice indique l'échéance des périodicités de

maintenance.

Maintenance quotidienne :



Contrôler le degré d'usure du balai-

brosse et de la balayeuse latérale et vé-

rifier l'enroulement des bandes.



Vérifier le fonctionnement de tous les

éléments de commande.



Vérifier le fonctionnement de toutes les

lampes témoin.

Maintenance hebdomadaire :



Contrôler la tension, l'usure et la fonc-

tion des courroies et de la chaîne d'en-

traînement.



Contrôler la manoeuvrabilité des câbles

sous gaine et des pièces mobiles.



Contrôler les baguettes d'étanchéité

sur le filtre à poussières.



Vérifier le fonctionnement du nettoyage

de filtre.



Vérifier le réglage et le degré d'usure

des joints dans le domaine de ba-

layage.



Vérifier la surface de balayage de la

brosse rotative.



Contrôle du fonctionnement de la

brosse rotative et du balai latéral.



Nettoyer le filtre à poussières.

Remarque :

 pour la description, voir le

chapitre Travaux de maintenance.

Remarque :

 tous les travaux d'entretien et

de maintenance devant être faits par le

client doivent être effectués par une per-

sonne qualifiée. Il est possible à tout mo-

ment de faire appel à un spécialiste

Kärcher.

Maintenance après 5 heures de service :



Effectuer la première inspection.

Maintenance toutes les 50 heures de service :

Maintenance toutes les 100 heures de

service :

Maintenance toutes les 500 heures de

service :

Remarque :

 pour éviter de perdre le béné-

fice de la garantie, veuillez confier au ser-

vice après-vente Kärcher agréé tous les

travaux de maintenance et d'entretien pen-

dant la durée de la garantie.

Préparation :



Garer la balayeuse sur une surface plane.



Tourner la clé du sectionneur général

au-delà de la position "0" et la retirer.



Serrer le frein de stationnement.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Tourner le verrouillage du guidon de

pousser dans le sens des aiguilles

d'une montre, le verrouillage est ver-

rouillé.



Danger

Risque de blessure !

Le moteur continue à tourner 3 ou 4 se-

condes après l'arrêt. Ne pas s'approcher

de la zone de travail pendant ce laps de

temps.



Débrancher ou couper la fiche de la ba-

terie en cas de travaux à la machine

électrique



Avant de nettoyer et d'entretenir l'appa-

reil, de changer des pièces ou de com-

muteur sur une autre fonction, l'appareil

doit être arrêté, la clé retirée de l'inter-

rupteur principal et la fiche de batterie

débranchée ou la batterie coupée.

Mise hors service de l'appareil

Transport

Entreposage

Remisage Entretien et maintenance

Consignes générales

Nettoyage

Nettoyage intérieur du véhicule.

Nettoyage extérieur de l'appareil

Fréquence de maintenance

Compteur d'heures de service

Maintenance par le client

Maintenance par le service après-vente

Travaux de maintenance

Consignes de sécurité générales

33 FR

     -

8



Tourner le sectionneur général sur la

position "1".

1 Vert : Batteries chargées

2 Jaune : durée de service restante env.

5 ... 10 minutes

3 Rouge : L'appareil se met hors service

- charger les batteries



Serrer le frein de stationnement.



Retirer la poubelle.



Ôter les fils et bandes de la brosse rota-

tive.

Il est nécessaire de remplacer la brosse

lorsque le nettoyage devient moins efficace

à cause de l'usure des crins.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Tourner le verrouillage du guidon de

pousser dans le sens inverse à celui

des aiguilles d'une montre, le verrouil-

lage est desserré.



Retirer la poubelle.



Basculer le guidon de poussée vers

l'arrière.



Dévisser les vis de fixation gauche et

droite.



Retirer la brosse rotative par le bas.

Positionner la brosse rotative dans le sens

de la marche.



Mettre en place et fixer une nouvelle

brosse rotative.

Remarque :

 veiller au bon positionnement

de la brosse lors du montage d'une nou-

velle brosse rotative.

Veiller que les plaques de serrage rectan-

gulaires soient dans la position correcte.

Elles doivent chevaucher la brosse rotative

en haut et en bas.

Remarque :

 Après le montage de la nou-

velle brosse rotative, il convient de régler

de nouveau la trace de balayage.



Soulever la balayeuse à l'avant et la

faire avancer sur un sol plan et lisse, vi-

siblement recouvert de poussière ou de

craie.



Serrer le frein de stationnement.



Faire tourner la brosse rotative pendant

15 à 30 secondes.



Soulever la balayeuse à l'avant et la

mener sur le côté.

La trace de balayage doit former un rec-

tangle régulier d'une largeur de 30 à 40

mm.



Régler la largeur de la trace de

balayage :

KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Remarque :

 Si la trace de balayage est

trop petite et le câble Bowden tendu avec la

brosse rotative abaissée, le câble Bowden

doit être retendu.



Régler la trace sur le câble Bowden.



Contrôler la surface de balayage.



Régler la largeur de la trace de

balayage :

KM 85/50 W Bp

KM 85/50 W Bp Pack

1 Bouton de réglage



Actionner le bouton de réglage :

–

Dans le sens des aiguilles d'une montre

: la trace de balayage devient plus

étroite

–

En sens inverse des aiguilles d'une

montre: la trace de balayage gagne en

largeur



Contrôler la surface de balayage.

Vérifier le niveau de charge des batteries

Contrôler la brosse rotative

Changer la brosse rotative

Contrôler et régler la trace de balayage

34 FR



-

9

Il est nécessaire de remplacer la brosse

lorsque le nettoyage devient moins efficace

à cause de l'usure des crins.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Tourner le verrouillage du guidon de

pousser dans le sens inverse à celui

des aiguilles d'une montre, le verrouil-

lage est desserré.



Retirer la poubelle.



Basculer le guidon de poussée vers

l'arrière.



Dévisser 3 vis sur le côté inférieur du

balai latéral.



Enlever le balai latéral.



Fixer un nouveau balai sur l'entraîneur

et serrer les écrous.



Verser l'appareil en avant.

Il est nécessaire de procéder à un réglage

lorsque le nettoyage devient moins efficace

à cause de l'usure des crins.



Desserrer le contre-écrou



Régler la vis de réglage.



Serrer le contre-écrou.

–

Un réglage est nécessaire quand la

trappe à gros déchets ne peut plus être

suffisamment levée.

–

Lorsque le balayage perd en efficacité,

par ex. par usure de la lèvre frontale, le

câble Bowden doit être légèrement re-

lâché.



Desserrer le contre-écrou



Régler la vis de réglage.



Serrer le contre-écrou.

Si le résultat du balayage perd en qualité

du fait de l'usure des baguettes d'étanchéi-

té, celles-ci doivent être réglées ou rempla-

cées.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Tourner le verrouillage du guidon de

pousser dans le sens inverse à celui

des aiguilles d'une montre, le verrouil-

lage est desserré.



Retirer la poubelle.



Basculer le guidon de poussée vers

l'arrière.



Baguette d'étanchéité avant



Dévisser la fixation de la barre d'étan-

chéité.



Régler la barre d'étanchéité en la déca-

lant vers le bas dans les trous oblongs.



Serrer les vis de fixation de la barre

d'étanchéité.



Redresser l'appareil et le pousser vers

l'avant sur une courte distance.



Régler la baguette avant de sorte

qu'elle s’incurve et présente une traîne

de 10 à15 mm.

Remarque :

 Si la plage de réglage n'est

plus suffisante, la baguette d'étanchéité est

usée et doit être remplacée.



Baguette d'étanchéité arrière



Retirer la poubelle.



Dévisser la fixation de la barre d'étan-

chéité.



Remplacer la barre d'étanchéité.



Serrer la fixation de la barre d'étanchéi-

té.



Baguettes d'étanchéité latérales



Dévisser la fixation de la barre d'étan-

chéité.



Remplacer la barre d'étanchéité.



Visser la nouvelle baguette sans la ser-

rer.



Insérer une cale d'épaisseur de 1-2 mm

afin de régler l'écartement avec le sol.



Orienter la baguette d'étanchéité.



Serrer la fixation de la barre d'étanchéité.

몇

Avertissement

Vider le bac à poussières avant de procé-

der au remplacement du filtre. Porter un

masque de protection pour effectuer des

travaux de maintenance sur le système de

filtration. Respecter les consignes de sécu-

rité concernant la manipulation de fines

poussières.

Remplacer les balais latéraux

Régler l'abaissement du balai latéral

Régler le levage de la trappe à gros dé-

chets

Régler et remplacer les baguettes

d'étanchéité

Remplacer le filtre à poussières

35 FR
