Karcher KM 85/50 W Bp Adv: Seisonta-aika Hoito ja huolto



-

7

1 Kiinnityskohta työntökaaren yläpuolella

2 Kiinnityskohta laitekannen alla

Huomautus:

 Huomioi perusrungossa si-

jaitsevien kiinnitysalueiden merkinnät (ket-

jusymbolit).



Vaara

Loukkaantumis- ja vahingoittumisvaara-

vaara! Huomioi säilytettäessä laitteen pai-

no.

Jos lakaisukonetta ei käytetä pitempään ai-

kaa, on huomioitava seuraavat kohdat:



Pysäytä lakaisukone tasaiselle pinnal-

le.



Kierrä pääkytkimen virta-avain asen-

toon "0" ja vedä sitten avain pois.



Lukitse seisontajarru.



Varmista, että lakaisukone pysyy pai-

koillaan.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Käännä työntöaisan lukitusta myötäpäi-

vään, aisa on lukituksessa.



(vain Adv-malli)

Nosta lakaisutela.



Nosta sivuharjat ylös.



Puhdista lakaisukone sisä- ja ulkopuo-

lelta.



Pysäköi laite suojattuun ja kuivaan

paikkaan.



Irrota akut liittimistään.



Lataa akku sekä suorita lataus sen jäl-

keen aina n. 2 kuukauden välein.

–

Laitteen korjaustöitä saa suorittaa vain

valtuutetut asiakaspalvelupisteet tai ky-

seisen alan ammattihenkilöt, jotka tun-

tevat voimassaolevat

turvallisuussäädökset.

–

Siirrettävien, ammattikäyttöön tarkoitet-

tujen laitteiden käytössä on noudatetta-

va laitteita koskevia

turvallisuusmääräyksiä.

Varo

Vaurioitumisvaara! Laitteen puhdistukseen

ei saa käyttää vesiletkua tai korkeapaine-

pesuria (oikosulkuvaara tai muu vaurioitu-

misvaara).



Vaara

Loukkaantumisvaara! Käytä pölynsuoja-

maskia ja suojalaseja.



Avaa laitekansi.



Puhdista laite liinalla.



Puhalla laite puhtaaksi paineilmalla.



Sulje laitekupu.



Puhdista laite kostealla, miedolla pesu-

lipeällä kostutetulla liinalla.

Huomautus:

 Älä käytä aggressiivisia puh-

distusaineita.

KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Huomautus:

 Käyttötuntilaskuri osoittaa

huoltojen ajankohdan.

Päivittäinen huolto:



Tarkasta, ovatko lakaisutela ja sivuhar-

ja kuluneita ja onko niihin takertunut

nauhoja.



Tarkasta kaikkien ohjauselementtien

toiminto.



Tarkasta kaikkien valvontalamppujen

toiminta.

Viikoittainen huolto:



Tarkasta käyttöhihnojen ja käyttöketjun

kireys, kuluneisuus ja toiminta.



Tarkasta liukuvarsien ja liikkuvien osien

kitkaton kulku.



Tarkasta pölysuodattimen tiivistelista.



Tarkasta suodatinpuhdistimen toiminta.



Tarkasta tiivistyslistojen säätö ja kulu-

neisuus lakaisualueella.



Tarkasta lakaisutelan lakaisupeili.



Tarkasta lakaisutelan ja sivuharjan toi-

minta.



Puhdista pölysuodatin.

Huomautus:

 Katso kuvaus luvusta Huolto-

työt.

Huomautus:

 Kaikki asiakkaan tehtäviin

kuuluvat huolto- ja ylläpitotyöt on annettava

koulutetun ammattihenkilön tehtäväksi.

Tarvittaessa voi aina käyttää Kärcher-

myyntiliikkeen huoltopalveluja.

Huolto 5 käyttötunnin jälkeen:



Ensimmäisen tarkastuksen suoritus.

Huolto 50 käyttötunnin välein

Huolto 100 käyttötunnin välein

Huolto 500 käyttötunnin välein

Huomautus:

 Takuun voimassaolo edellyt-

tää, että valtuutettu Kärcher -asiakaspalve-

lu suorittaa kaikki takuuaikana

ajankohtaiset huolto- ja kunnossapitotyöt

huoltovihkon mukaisesti.

Esivalmistelu:



Pysäytä lakaisukone tasaiselle pinnal-

le.



Kierrä pääkytkimen virta-avain asen-

toon "0" ja vedä sitten avain pois.



Lukitse seisontajarru.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Käännä työntöaisan lukitusta myötäpäi-

vään, aisa on lukituksessa.



Vaara

Loukkaantumisvaara!

Sammuttamisen jälkeen moottorin jälki-

käynti kestää n. 3 - 4 sekuntia. Tänä aikana

on oltava ehdottomasti kaukana käyttöalu-

eesta.



Sähkölaitteita huollettaessa tai korjatta-

essa on akkupistoke tai akku irrotetta-

va.



Ennen koneen puhdistamista ja huolta-

mista, osien vaihtamista tai muuntamis-

ta toisenlaista toimintaa varten, kone on

sammutettava, avain on poistettava

pääkytkimestä ja akkupistoke on vedet-

tävä irti tai akku on kytkettävä irti.



Kierrä virta-avain asentoon "1".

1 Vihreä: Akut ladattuna

2 Keltainen: Käyttöaikaa jäljellä n. 5 - 10

minuuttia

3 Punainen: Laite kytkeytyy pois päältä -

lataa akut



Lukitse seisontajarru.



Poista roskasäiliö.



Poista nauhat tai narut lakaisutelasta.

Säilytys

Seisonta-aika Hoito ja huolto

Yleisiä ohjeita

Puhdistaminen

Laitteen sisäpuhdistus

Laitteen ulkoinen puhdistus

Huoltovälit

Käyttötuntilaskuri

Asiakkaan suorittama huolto

Asiakaspalvelun suorittama huolto

Huoltotoimenpiteet

Yleiset turvaohjeet

Tarkasta akkujen latautumistila.

Lakaisutelan tarkastus

129 FI

     -

8

Vaihto on tarpeen, jos lakaisutulos huono-

nee silmin nähden harjasten kulumisen

myötä.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Käännä työntöaisan lukitusta vastapäi-

vään, aisan lukitus poistuu.



Poista roskasäiliö.



Käännä laite työntöaisasta selälleen.



Poista kiinnitysruuvit vasemmalla ja oi-

kealla.



Poista lakaisutela alaspäin.

Lakaisutelan asennuspaikka ajosuuntaan



Aseta ja kiinnitä uusi laikaisutela paikal-

leen.

Huomautus:

 Kun asennat uutta lakaisute-

laa paikalleen, huomioi harjassarjan oikea

sijainti.

Huomioi suorakulmaisten lukituslevyjen oi-

kea asento. Niiden on oltava limittäin lakai-

sutelan kanssa ylhäällä ja alhaalla.

Huomautus:

 Uuden lakaisutelan asennuk-

sen jälkeen lakaisupeili on säädettävä uu-

delleen.



Aja lakaisukone tasaisella ja sileälle

pohjalle, joka on selvästi pölyn tai liidun

peittämä



Lukitse seisontajarru.



Anna lakaisutelan pyöriä n. 15-30 se-

kuntia.



Nosta lakaisukonetta edestä ja aja si-

vuun.

Lakaisupeilin (lakaisutelan maahankoske-

tuspinnan) muoto muodostaa tasaisen suo-

rakulman, joka on 30-40 mm leveä.



Lakaisupeilin leveyden säätö:

KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Huomautus:

 Jos kosketuspinta on liian ka-

pea ja laskuvaijeri on kireällä harjatelan ol-

lessa laskettuna alas, vaijeria on

säädettävä.



Säädä harjatelan kosketuspinnan leve-

ys vaijeria säätämällä.



Tarkasta lakaisupeili.



Lakaisupeilin leveyden säätö:

KM 85/50 W Bp

KM 85/50 W Bp Pack

1 Kiertonuppi



Kiertonupin kiertäminen:

–

Myötäpäivään: Lakaisutelan kosketus-

pinta kapenee

–

Vastapäivään: Lakaisutelan kosketus-

pinta levenee



Tarkasta lakaisupeili.

Vaihto on tarpeen, jos lakaisutulos huono-

nee silmin nähden harjasten kulumisen

myötä.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Käännä työntöaisan lukitusta vastapäi-

vään, aisan lukitus poistuu.



Poista roskasäiliö.



Käännä laite työntöaisasta selälleen.



Kierrä irti sivuharjan alapinnan 3 ruuvia.



Poista sivuharja.



Aseta uusi sivuharja vääntiöineen pai-

kalleen ja ruuvaa kiinni.



Nosta laite pystyyn.

Säätö on tarpeen, jos lakaisutulos huono-

nee silmin nähden harjasten kulumisen

myötä.



Löysää vastamutteria.



Kierrä säätöruuvia.



Kiristä vastamutteri.

Lakaisutelan vaihto

Lakaisutelan lakaisupeilin tarkastus ja

säätö

Sivuharjan vaihto

Sivuharjan alaslaskun säätö

130 FI



-

9

–

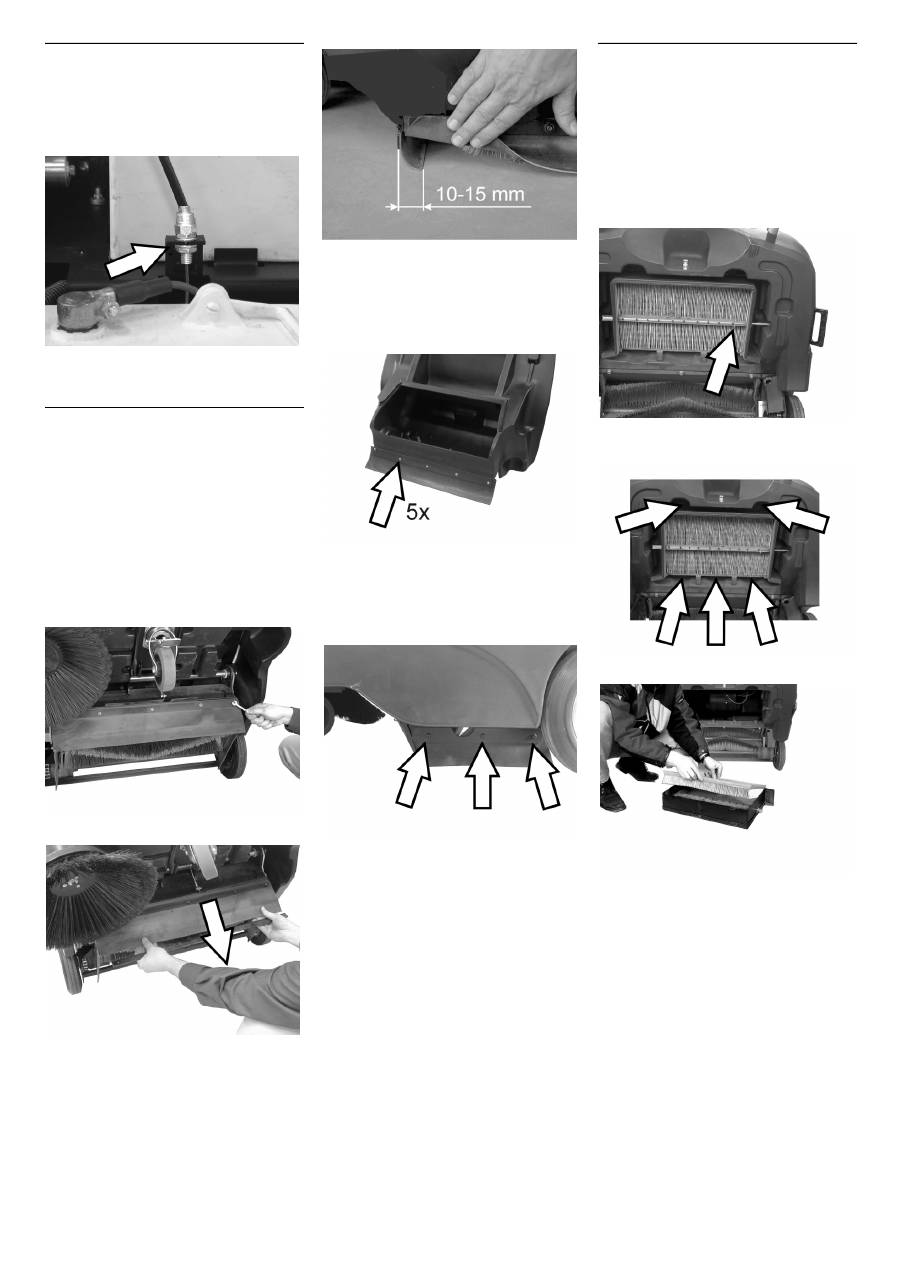

Säätö on tarpeen, jos karkealikaläppää

ei voi avata tarpeeksi.

–

Jos lakaisutulos huononee, esim. etu-

huulen kulumisesta johtuen, käyttövai-

jeria on löysättävä.



Löysää vastamutteria.



Kierrä säätöruuvia.



Kiristä vastamutteri.

Kun lakaisuteho pienenee tiivistelistojen

kulumisesta johtuen, tiivistelistat on sää-

dettävä uudelleen tai ne on vaihdettava uu-

siin.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Käännä työntöaisan lukitusta vastapäi-

vään, aisan lukitus poistuu.



Poista roskasäiliö.



Käännä laite työntöaisasta selälleen.



Etumainen tiivistyslista



Irrota tiivistelistan kiinnitys.



Säädä tiivistelistaa työntämällä sitä pit-

kissä rei'issä alaspäin.



Kiristä tiivistelistan kiinnitysruuvit.



Käännä laite lakaisuasentoon ja työnnä

lyhyt matka eteenpäin.



Säädä tiivistyslistan etäisyys lattiasta

siten, että sen reuna kääntyy 10-15 mm

taaksepäin.

Huomautus:

 Jos säätövara ei enää riitä,

tiivistelista on kulunut ja se on uusittava.



Takimmainen tiivistyslista



Poista roskasäiliö.



Irrota tiivistelistan kiinnitys.



Vaihda tiivistelista.



Kiristä tiivistelistan kiinnitys.



Sivuttaiset tiivistyslistat



Irrota tiivistelistan kiinnitys.



Vaihda tiivistelista.



Kiinnitä lista löysästi, älä kiristä vielä.



Laita 1 - 2 mm vahva alusta alle etäisyy-

den säätämiseksi lattiasta.



Suorista tiivistyslista.



Kiristä tiivistelistan kiinnitys.

몇

Varoitus

Ennen pölynsuodattimen vaihtoa on roska-

säiliö tyhjennettävä. Käytä pölynsuojamas-

kia kun työskentelet

suodatinjärjestelmässä. Noudata hienopö-

lyjen käsittelyä koskevia turvallisuusmää-

räyksiä.



Lukitse seisontajarru.



Poista roskasäiliö.



Poista ravistelutangon varmistussokka.



Vedä tanko ulos.



Irrota ruuvit.



Poista peltikehys.



Vaihda pölynsuodatin.

Huomautus:

 Kun asetat uuden suodatti-

men paikalleen, älä vaurioita suodattimen

lamelleja.

Karkealikaläpän noston säätö

Tiivistyslistojen säätö ja vaihto

Pölynsuodattimen vaihto

131 FI
