 Opasnost

Priključak za vodu

Nikada nemojte usisavati vodu iz rezervoara

Za priključne vrijednosti pogledajte tehnič-

s vodom za piće. Nikada nemojte usisavati

ke podatke.

tekućine koje sadrže otapala, kao npr. razrje-

 Pomoću obujmice crijeva pričvrstite do-

đivače za lakove, benzin, ulje ili nefiltriranu

vodno crijevo (minimalne duljine 7,5 m,

vodu. Brtvila u uređaju nisu otporna na kemij-

minimalnog presjeka 1/2") na komplet

ska otapala. Raspršena magla otapala je

priključaka za vodu.

lako zapaljiva, eksplozivna i otrovna.

 Priključite dovodno crijevo na priključak

Napomena: Ponovno montiranje vrši se

stroja za vodu i dovod vode (npr. na pi-

obrnutim redoslijedom. Pazite da se spre-

pu).

mnikom sredstva za njegu sustava ne pri-

Napomena: Dovodno crijevo i obujmica

kliješti kabel magnetnog ventila.

nisu sadržani u isporuci.

Strujni priključak

Usisavanje vode iz spremnika

– Za priključne vrijednosti pogledajte teh-

Želite li usisati vodu iz nekog vanjskog

ničke podatke i označnu pločicu.

spremnika, morate prethodno obaviti slje-

– Priključivanje na električnu mrežu mora

deću preinaku:

obaviti elektroinstalater u skladu s IEC

Slika 8

60364-1.

 Skinite bocu sa sredstvom za njegu su-

 Opasnost

stava.

Opasnost od strujnog udara.

 Odvijte i skinite poklopac sredstva za

– Neprikladni električni produžni kabeli

njegu sustava.

mogu biti opasni. Na otvorenom koristi-

 Uklonite priključak za vodu na finom filtru.

te samo za tu namjenu odobrene i na

 Odvijte fini filtar na vrhu pumpe.

odgovarajući način označene električne

Slika 9

produžne kabele dovoljnog poprečnog

 Skinite spremnik sredstva za njegu su-

presjeka.

stava.

– Produžne kabele uvijek odvijte u potpu-

 Odvijte gornje dovodno crijevo prema

nosti.

posudi s plovkom.

– Utikač i spojka upotrijebljenog produž-

Slika 10

nog kabela moraju biti nepropusni za

 Gornje dovodno crijevo priključite na

vodu.

vrh pumpe.

Oprez

 Prekopčajte vod za ispiranje ventila za

Ne smije se prekoračiti maksimalno dopu-

doziranje sredstva za pranje.

štena impedancija mreže na mjestu elek-

 Priključite usisno crijevo (promjer naj-

tričnog priključka (vidi tehničke podatke). U

manje 3/4“) s filtrom (pribor) na priklju-

slučaju nejasnoća po pitanju impendancije

čak vode.

mreže na mjestu priključka obratite se lo-

– Maks. visina usisavanja: 0,5 m

kalnom elektrodistribucijskom poduzeću.

Prije nego što pumpa usisa vodu, trebalo bi

uraditi sljedeće:

 Postavite regulator tlaka/protoka pum-

pe na maksimum.

 Zatvoriti ventil za doziranje sredstva za

čišćenje.

384 HR

– 6

Rukovanje

Načini rada

 Opasnost

Opasnost od eksplozije!

Nemojte rasprskavati zapaljive tekućine.

 Opasnost

Opasnost od ozljeda! Nikada nemojte rabiti

uređaj bez montirane cijevi za prskanje.

Prije svake uporabe provjerite pričvršće-

nost cijevi za prskanje. Vijčani spojevi cijevi

za prskanje moraju biti dobro pritegnuti.

Oprez

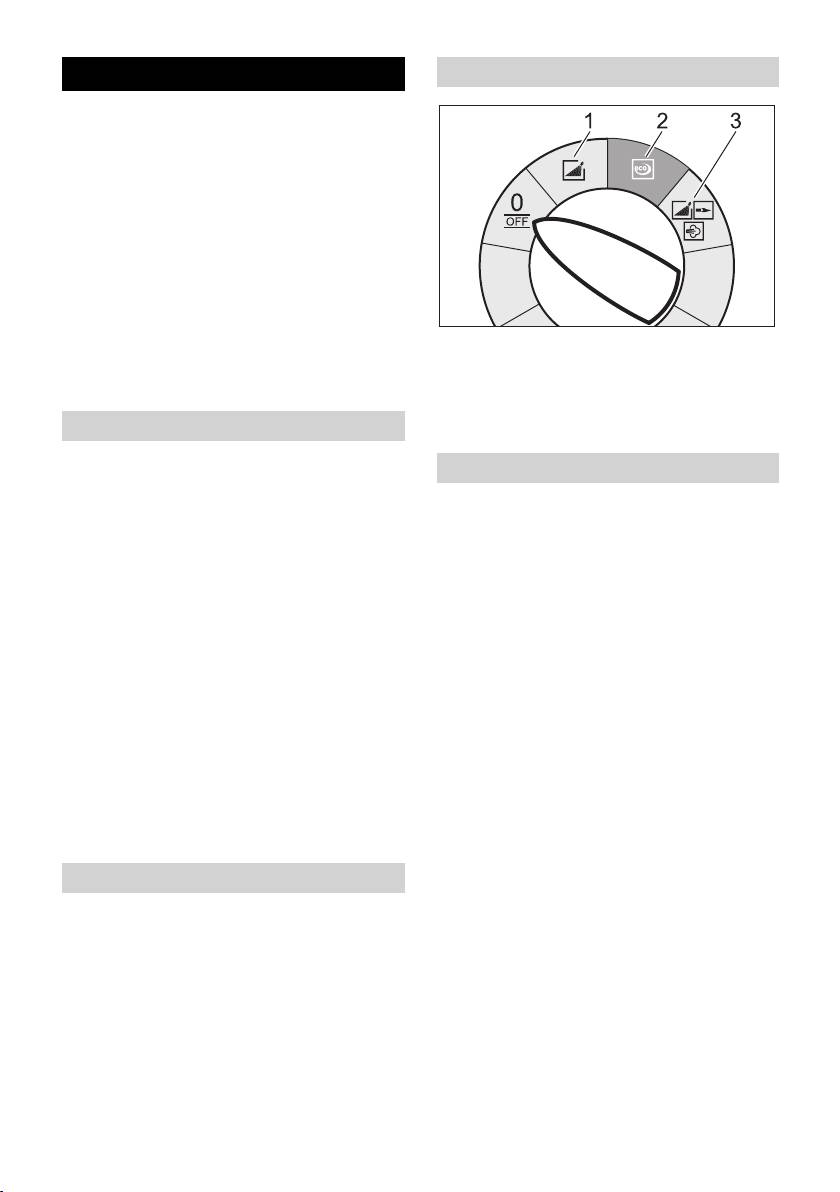

0/OFF =Isklj.

Uređaj nikada ne smije raditi s praznim

1 Rad s hladnom vodom

spremnikom za gorivo. U suprotnom može

2 Ekonomični rad (vruća voda do maks.

doći do oštećenja pumpe za gorivo.

60 °C)

Sigurnosni napuci

3 Rad s vrućom vodom / parom

몇 Upozorenje

Uključivanje stroja

Dugotrajniji rad s uređajem može izazvati

 Postavite sklopku uređaja na željeni na-

smetnje krvotoka u rukama uvjetovane vi-

čin rada.

bracijama.

Indikator pripravnosti za rad svijetli.

Uobičajeno trajanje besprekidnog rukova-

nja nije moguće odrediti, budući da ovisi o

Uređaj se nakratko pokreće i isključuje, čim

više čimbenika:

je dostignut radni tlak.

– Loš krvotok rukovatelja (često hladni pr-

Napomena: Ukoliko pri radu zasvijetle indi-

sti, utrnulost prstiju).

katori pumpe, smjera vrtnje, smetnji plame-

nika ili motora, odmah isključite uređaj i

– Niska temperatura okoline. Radi zaštite

otklonite smetnju, vidi pod "Otklanjanje

ruku nosite tople rukavice.

smetnji".

– Čvrsto stiskanje ometa cirkulaciju krvi.

 Otkočite ručnu prskalicu.

– Besprekidan rad je nepovoljniji od rada

Aktiviranjem ručnog pištolja za prskanje

sa stankama.

uređaj se ponovo uključuje.

Pri redovitom, dugotrajnijem radu s uređa-

Napomena: Ukoliko iz visokotlačne mla-

jem i učestalom nastupanju odgovarajućih

znice ne izlazi voda, odzračite pumpu. Vidi

simptoma (primjerice utrnulost prstiju, hlad-

u poglavlju "Otklanjanje smetnji" pod "Ure-

ni prsti) preporučamo liječničke pretrage.

đaj ne uspostavlja tlak".

Zamjena sapnice

 Opasnost

Prije zamjene mlaznica isključite uređaj i

pritiskajte ručnu prskalicu sve dok se uređaj

u potpunosti ne rastlači.

– 7

385HR

Podešavanje temperature čišćenja

Rad sa sredstvom za pranje

 Postavite regulator temperature na že-

– Radi očuvanja okoliša sredstva za pra-

ljenu temperaturu.

nje valja koristiti štedljivo.

30 °C do 98 °C:

– Deterdžent mora biti prikladan za povr-

– Čišćenje vrućom vodom.

šinu koja se čisti.

100°C do 150°C:

 Ventilom za doziranje podesite koncen-

– Čišćenje parom.

traciju deterdženta u skladu s navodima

proizvođača.



Napomena: Orijentacijske vrijednosti na

 Visokotlačnu mlaznicu (plemeniti čelik)

komandnom polju pri maksimalnom rad-

zamijenite mlaznicom za paru (mjed)

nom tlaku.

(vidi pod "Rad s parom").

Čišćenje

Podešavanje radnog tlaka i protoka

 Tlak, temperaturu i koncentraciju de-

Regulacija tlaka/protoka pumpe

terdženta podesite ovisno o površini

 Okrenite regulacijsko vreteno u smjeru

koji treba očistiti.

kazaljke sata: radni tlak se povećava

Napomena: Visokotlačni mlaz prvo treba

(MAX).

usmjeriti s veće udaljenosti na predmet koji

 Okrenite regulacijsko vreteno suprotno

se čisti, kako bi se izbjegla oštećenja usli-

smjeru kazaljke sata: radni tlak se sma-

jed previsokog tlaka.

njuje (MIN).

Preporučena metoda čišćenja

Regulacija tlaka/protoka na ručnoj pr-

– Smekšavanje prljavštine:

skalici

 Sredstvo za pranje štedljivo poprskajte

 Regulator temperature namjestite na

i pustite da djeluje 1 do 5 minuta, a da

najviše 98°C.

se pritom ne osuši.

 Postavite radni tlak pumpe na maksi-

– Otklanjanje prljavštine:

mum.

 Smekšalu prljavštinu isperite visoko-

 Radni tlak i protok možete (nestupnje-

tlačnim mlazom.

vano) namještati okretanjem odgovara-

jućeg regulatora na ručnoj prskalici (+/-

Rad s hladnom vodom

).

Otklanjanje lakih zaprljanja i ispiranje, npr.:

 Opasnost

vrtnih strojeva, terasa, alata itd.

Prilikom namještanja regulatora tlaka/pro-

 Podesite radni tlak po potrebi.

toka pazite da se vijčani spoj cijevi za pr-

Ekonomični rad

skanje ne otpusti.

Napomena: Namjerava li se dulje vrijeme

Uređaj radi na najekonomičnijim tempera-

raditi sa smanjenim tlakom, onda isti treba

turama.

podesiti na pumpi.

Napomena: Temperatura se može mije-

njati do 60 °C.

386 HR

– 8

Rad s vrućom vodom / parom

Nakon rada sa sredstvom za pranje

Preporučamo sljedeće temperature čišće-

 Ventil za doziranje sredstva za pranje

nja:

namjestite na "0".

– Laka zaprljanja

 Sklopku uređaja postavite na stupanj 1

30-50 °C

(rad s hladnom vodom).

– Zaprljanja koja sadrže bjelančevine,

 Stroj isperite u trajanju od najmanje 1

npr. u prehrambenoj industriji

minute uz otvorenu ručnu prskalicu.

maks. 60°C

Isključivanje stroja

– Pranje vozila i strojeva

60-90 °C

 Opasnost

– Otapanje, tretman jako masne prljavštine

Opasnost od oparina vrućom vodom! Na-

kon rada s vrućom vodom ili parom uređaj

100-110 °C

mora raditi najmanje dvije minute s hlad-

– Razrjeđivanje taložnih materijala, djelo-

nom vodom uz otvoren pištolj za prskanje,

mično čišćenje fasada

kako bi se ohladio.

do 140°C

 Sklopku uređaja prebacite na "0/OFF".

Rad s vrućom vodom

 Zatvorite dovod vode.

 Opasnost

 Otvorite ručnu prskalicu.

Opasnost od oparina!

 Sklopkom uređaja nakratko uključite

 Postavite regulator temperature na že-

pumpu (oko 5 sekundi).

ljenu temperaturu.

 Suhim rukama izvucite utikač iz utičnice.

Rad s parom

 Uklonite priključak za vodu.

 Opasnost

 Pritiskajte ručnu prskalicu sve dok se

uređaj u potpunosti ne rastlači.

Opasnost od oparina! Pri radnim tempera-

turama iznad 98°C radni tlak ne smije pre-

 Fiksirajte ručnu prskalicu.

koračiti 3,2 MPa (32 bara).

Čuvanje uređaja

Stoga treba obvezno provesti sljedeće mjere:

 Crijevo za prskanje uglavite u držač po-



klopca uređaja.

 Visokotlačnu mlaznicu od plemeni-

 Namotajte visokotlačno crijevo i elek-

tog čelika zamijenite mjedenom mla-

trični kabel te ih smjestite na držače.

znicom za paru (za kataloški br. vidi

Uređaj s bubnjem crijeva:

pod "Tehnički podaci").

 Prije namatanja visokotlačno crijevo ra-

 Podešavač tlaka/količine na ručnom pi-

širite po svojoj duljini.

štolju za prskanje potpuno otvorite,

 Ručicu okrećite u smjeru kazaljke na

smjer + do kraja.

satu (smjer strelice).

 Namjestite radni tlak pumpe na mini-

Napomena: Nemojte presavijati visoko-

mum.

tlačno crijevo i električni kabel.

 Regulator temperature namjestite na

najmanje 100°C.

– 9

387HR

Zaštita od smrzavanja

Transport

Oprez

Slika 11

Mraz će uništiti uređaj iz kojeg nije u potpu-

Oprez

nosti ispuštena voda.

Opasnost od ošteć

enja! Za pretovar uređa-

 Uređaj odložite na mjesto zaštićeno od

ja viličarom uzmite u obzir prikaz na slici.

mraza.

Oprez

Ako je uređaj priključen na kamin, obratite

Opasnost od ozljeda i oštećenja! Prilikom

pozornost na sljedeće:

transporta pazite na težinu uređaja.

Oprez

 Prilikom transporta vozilima osigurajte

Opasnost od oštećenja hladnim zrakom

uređaj od klizanja i naginjanja sukladno

koji ulazi kroz kamin.

odgovarajućim mjerodavnim propisima.

 Pri vanjskim temperaturama ispod 0°C

Njega i održavanje

odvojite uređaj od dimovoda.

Ukoliko skladištenje na mjestu zaštićenom

 Opasnost

od mraza nije moguće, onda uređaj pripre-

Postoji opasnost od ozljeda uslijed nehotič-

mite za duže mirovanje.

nog pokretanja uređaja i strujnog udara.

Stavljanje uređaja van pogona

Uređaj prije svih radova na njemu isključite

i izvucite strujni utikač iz utičnice.

Pri dugotrajnijim stankama u radu ili ako

 Sklopku uređaja prebacite na "0/OFF".

nije moguće skladištenje na mjestu zaštiće-

 Zatvorite dovod vode.

nom od mraza:

 Otvorite ručnu prskalicu.

 Ispuštanje vode.

 Sklopkom uređaja nakratko uključite

 Ispiranje stroja antifrizom.

pumpu (oko 5 sekundi).

 Ispraznite spremnik za deterdžent.

 Suhim rukama izvucite utikač iz utičnice.

Ispuštanje vode

 Uklonite priključak za vodu.

 Odvijte crijevo za dovod vode i visoko-

 Pritiskajte ručnu prskalicu sve dok se

tlačno crijevo.

uređaj u potpunosti ne rastlači.

 Odvijte dovodni vod na dnu kotla i ispra-

 Fiksirajte ručnu prskalicu.

znite zavijenu grijaću cijev.

 Ostavite uređaj da se ohladi.

 Pustite da stroj radi najviše 1 minutu

O provođenju redovnog sigurnosnog is-

dok se pumpa i vodovi ne isprazne.

pitivanja odnosno o sklapanju ugovora

Ispiranje stroja antifrizom

o održavanju obavijestit će Vas Vaš

Napomena: Pridržavajte se propisa za ru-

stručni prodavač Kärcher uređaja.

kovanje proizvođača antifriza.

Intervali održavanja

 U posudu s plovkom ulijte uobičajeno

sredstvo protiv smrzavanja (antifriz).

Tjedno

 Uključite uređaj (bez gorionika) dok se

 Očistite mrežicu u priključku za vodu.

uređaj u potpunosti ne ispere.

 Očistite fini filtar.

Time se postiže određena zaštita od koro-

 Provjerite razinu ulja.

zije.

Oprez

Skladištenje

Ukoliko je ulje bjeličasto, obavijestite o

tome bez odlaganja Kärcherovu servisnu

Oprez

službu.

Opasnost od ozljeda i oštećenja! Pri skladi-

štenju imajte u vidu težinu uređaja.

388 HR

– 10

Mjesečno

Staro ulje zbrinite u skladu s propisima o

 Očistite mrežicu u dijelu za detekciju

očuvanju okoliša ili ga predajte na odgo-

nedostatka vode.

varajućem sabirnom mjestu.

 Očistite filtar na crijevu za usis sredstva

 Ponovo zategnite ispusni vijak.

za pranje.

 Ulje polako napunite do oznake "MAX".

Nakon svakih 500 sati rada, najmanje

Napomena: Pobrinite se za neometano is-

jednom godišnje

puštanje mjehurića zraka.

 Zamijenite ulje.

Za vrstu ulja i količinu punjenja pogle-

Najmanje svakih 5 godina

dajte tehničke podatke.

 Provjeru tlaka provodite u skladu sa

Otklanjanje smetnji

specifikacijama proizvođača.

 Opasnost

Radovi na održavanju

Postoji opasnost od ozljeda uslijed nehotič-

Čišćenje mrežice u priključku za vodu

nog pokretanja uređaja i strujnog udara.

 Izvadite mrežicu.

Uređaj prije svih radova na njemu isključite

i izvucite strujni utikač iz utičnice.

 Filtar operite u vodi i vratite natrag.

Čišćenje finog filtra

Indikator pumpe

 Rastlačite uređaj.

1x treperi

 Odvijte fini filtar na vrhu pumpe.

– Manjak ulja

 Demontirajte fini filtar i izvadite filtarski

 Nadopunite ulje.

uložak.

2x treperi

 Filtarski uložak operite u čistoj vodi ili

očistite komprimiranim zrakom.

– Curenje u sustavu visokog tlaka

 Sklopite uređaj obrnutim redoslijedom.

 Provjerite zabrtvljenost sustava visokog

tlaka i priključaka.

Čišćenje mrežice u dijelu za detekciju

nedostatka vode

3x treperi

 Otpustite natičnu maticu i skinite crijevo.

– Nedostatak vode

 Izvadite mrežicu.

 Provjerite priključak vode i dovodne vo-

dove.

Napomena: Po potrebi uvijte vijak M8 oko

5 mm te tako izvadite mrežicu.

4x treperi

 Mrežicu operite u vodi.

– Reed-prekidač u dijelu za detekciju ne-

 Ugurajte mrežicu.

dostatka vode je slijepljen.

 Postavite crijevo.

 Provjerite detekciju nedostatka vode.

 Čvrsto dotegnite natičnu maticu.

Indikator smjera vrtnje treperi (ne

Čišćenje filtra na crijevu za usis de-

kod HDS 7/9, HDS 7/10, HDS 7/12)

terdženta

Slika 12

 Izvucite nastavak za usis sredstva za

 Zamijenite polove na utikaču uređaja.

pranje.

 Filtar operite u vodi i vratite natrag.

Indikator pripravnosti za rad se gasi

Zamjena ulja

– Nema napona električne mreže, vidi

 Pripremite prihvatnu posudu za otprilike

pod "Uređaj ne radi".

1 litru ulja.

 Otpustite ispusni vijak.

– 11

389HR

Indikator motora

Indikator servisa

– Interval servisiranja

1x treperi

 Izvršite servisiranje.

– Kvar kontaktora

 Sklopku uređaja prebacite na "0/OFF".

Indikator goriva svijetli

 Uključite uređaj.

– Spremnik za gorivo je prazan.

– Smetnja se ponavlja.

 Ulijte gorivo.

 Obavijestite servisnu službu.

Indikator sredstva za njegu sustava

2x treperi

svijetli

– Motor je preopterećen/pregrijan

 Sklopku uređaja prebacite na "0/OFF".

Napomena: Plamenik može raditi još 5 sati.

 Ostavite uređaj da se ohladi.

– Boca sa sredstvom za njegu sustava je

 Uključite uređaj.

prazna.

– Smetnja se ponavlja.

 Zamijenite bocu sa sredstvom za njegu

sustava.

 Obavijestite servisnu službu.

3x treperi

Indikator sredstva za njegu sustava

– Greška u dovodu napona.

treperi

 Provjerite priključak na električnu mre-

Napomena: Plamenik više ne može raditi.

žu i osigurače.

– Boca sa sredstvom za njegu sustava je

4x treperi

prazna.

– Potrošnja struje je prevelika.

 Zamijenite bocu sa sredstvom za njegu

 Provjerite priključak na električnu mre-

sustava.

žu i osigurače.

Indikator sredstva za pranje 1

 Obavijestite servisnu službu.

svijetli (samo HDS 12/18)

Indikator smetnji plamenika

– Spremnik sredstva za pranje 1 je pra-

zan.

1x treperi

 Ulijte deterdžent.

– Aktivirao se ograničivač temperature is-

pušnog plina.

Indikator sredstva za pranje 2

 Sklopku uređaja prebacite na "0/OFF".

svijetli (samo HDS 12/18)

 Ostavite uređaj da se ohladi.

– Spremnik sredstva za pranje 2 je pra-

 Uključite uređaj.

zan.

– Smetnja se ponavlja.

 Ulijte deterdžent.

 Obavijestite servisnu službu.

Stroj ne radi

2x treperi (opcija)

– Senzor plamena je isključio plamenik.

– Nema napona

 Obavijestite servisnu službu.

 Provjerite priključak na električnu mre-

žu odnosno dovod.

3x treperi

– Neispravan detektor njege sustava

 Obavijestite servisnu službu.

4x treperi

– Neispravan senzor temperature

 Obavijestite servisnu službu.

390 HR

– 12

Stroj ne uspostavlja tlak

Uređaj ne usisava deterdžent

– Zrak u sustavu

 Pustite da uređaj radi s otvorenim ven-

Odzračite pumpu:

tilom za doziranje sredstav za čišćenje i

 Ventil za doziranje sredstva za pranje

zatvorenim dovodom vode, sve dok se

namjestite na "0".

posuda s plovkom ne isprazni, a tlak

padne na "0".

 Uz otvoren ručni pištolj za prskanje više

puta uključite i isključite uređaj sklop-

 Ponovno otvorite dovod vode.

kom uređaja.

Ako pumpa i dalje ne usisava deterdžent, to

 Odvrćite i zavrćite regulator tlaka/proto-

može imati sljedeće uzroke:

ka pumpe dok je ručna prskalica otvore-

– Filtar u crijevu za usis deterdženta je

na.

zaprljan

Napomena: Skidanjem visokotlačnog cri-

 Očistite filtar.

jeva s priključka visokog tlaka ubrzava se

– Povratni ventil je zalijepljen

postupak odzračivanja.

 Skinite crijevo za deterdžent te tupim

 Ako je spremnik za deterdžent prazan,

predmetom odvojite povratni ventil.

dopunite ga.

Gorionik se ne pali

 Provjerite priključke i vodove.

– Tlak je podešen na MIN

– Boca sa sredstvom za njegu sustava je

prazna.

 Podesite tlak na MAX.

 Zamijenite bocu sa sredstvom za njegu

– Mrežica u priključku za vodu je zaprljana

sustava.

 Očistite mrežicu.

– Spremnik za gorivo je prazan.

 Provjerite fini filtar, po potrebi ga zami-

 Ulijte gorivo.

jenite novim.

– Nedostatak vode

– Količina dotoka vode je premala

 Provjerite priključak vode i dovodne vo-

 Provjerite dotočnu količinu vode (pogle-

dove.

dajte tehničke podatke).

 Očistite mrežicu u dijelu za detekciju

Stroj propušta, voda kaplje na dnu

nedostatka vode.

stroja

– Filtar za gorivo je zaprljan

– Pumpa propušta

 Zamijenite filtar za gorivo.

Napomena: Dozvoljene su 3 kapi u minuti.

– Nema iskre za paljenje

 Ukoliko stroj mnogo propušta, predajte

 Ako se pri radu kroz kontrolno okno ne

ga servisnoj službi na ispitivanje.

vidi iskra za paljenje, predajte uređaj

servisnoj službi na ispitivanje.

Uređaj se uz zatvoren ručni pištolj

za prskanje stalno uključuje i

Pri radu s vrućom vodom ne dostiže

isključuje

se podešena temperatura

– Curenje u sustavu visokog tlaka

– Radni tlak odnosno protok su previsoki.

 Provjerite zabrtvljenost sustava visokog

 Smanjite radni tlak/protok odgovaraju-

tlaka i priključaka.

ćim regulatorom na pumpi.

– Zavijena grijaća cijev je čađava

 Uređaj predajte servisnoj službi radi ot-

klanjanja čađi.

Ako se smetnja ne da otkloniti, servisna

služba mora ispitati stroj.

– 13

391HR

Jamstvo

U svakoj zemlji vrijede jamstveni uvjeti koje

je izdalo naše ovlašteno distribucijsko druš-

tvo. Eventualne smetnje na uređaju za vri-

jeme trajanja jamstva uklanjamo besplatno

ukoliko je uzrok greška u materijalu ili proi-

zvodnji.

Pribor i pričuvni dijelovi

Napomena: Ako je uređaj priključen na ka-

min ili nije vidljiv, preporučamo ugradnju

detektora plamena (opcija).

– Smije se koristiti samo onaj pribor i oni

pričuvni dijelovi koje dozvoljava proi-

zvođač. Originalan pribor i originalni pri-

čuvni dijelovi jamče za to da stroj može

raditi sigurno i bez smetnji.

– Pregled najčešće potrebnih pričuvnih

dijelova naći ćete na kraju ovih radnih

uputa.

– Dodatne informacije o pričuvnim dijelo-

vima dobit ćete pod www.kaercher.com

u dijelu Servis (Servise).

392 HR

– 14

EZ izjava o usklađenosti

Naziv imenovanog mjesta:

Za 97/23/EZ

Izjavljujemo da navedeni stroj u svojoj za-

TÜV Rheinland Industrie Service GmbH

misli i konstrukciji te kod nas korištenoj

Am Grauen Stein

izvedbi odgovara osnovnim sigurnosnim i

51105 Köln

zdravstvenim zahtjevima u skladu s dolje

Oznaka 0035

navedenim direktivama Europske Zajedni-

ce. Ova izjava gubi valjanost u slučaju iz-

Br. certifikata:

01 202 111/Q-08 0003

mjene stroja koja nisu ugovorene s nama.

Proizvod: Visokotlačni čistač

Primijenjeni postupak ocjenjivanja sugla-

Tip: 1.071-xxx

sja:

Tip: 1.077-xxx

za 2000/14/EZ

Privitak V

Odgovarajuće smjernice EZ:

97/23/EZ

Razina jačine zvuka dB(A)

2006/42/EZ (+2009/127/EZ)

HDS 7/9, HDS 7/10, HDS 7/12

2004/108/EZ

Izmjerena: 86

1999/5/EZ

Zajamčena: 88

2000/14/EZ

HDS 8/18

Kategorija sklopa

Izmjerena: 86

II

Zajamčena: 88

Postupak dokazivanja suglasnosti sa

HDS 9/18

standardima EZ

Izmjerena: 86

Modul H

Zajamčena: 88

Zavijena grijaća cijev

HDS 10/20

Ocena saglasnosti sa standardima EZ Modul

Izmjerena: 88

H

Zajamčena: 90

Sigurnosni ventil

HDS 12/18

Ocjena suglasnosti sa standardima EZ čl. 3

Izmjerena: 88

st. 3

Zajamčena: 90

Upravljački blok

Ocena saglasnosti sa standardima EZ Modul

5.957-902

H

Razni cjevovodi

Potpisnici rade po nalogu i s ovlaštenjem

Ocjena suglasnosti sa standardima EZ čl. 3

poslovodstva.

st. 3

Primijenjene usklađene norme:

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

CEO

Head of Approbation

EN 60335–1

Opunomoćeni za izradu dokumentacije:

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

S. Reiser

EN 62233: 2008

HDS 7/9, HDS 7/10, HDS 8/18, HDS 9/18:

Alfred Kärcher GmbH & Co. KG

EN 61000–3–3: 2008

Alfred-Kärcher-Str. 28 - 40

HDS 7/12, HDS 10/20, HDS 12/18:

71364 Winnenden (Germany)

EN 61000–3–11: 2000

Tel.: +49 7195 14-0

EN 300 330-2 V1.5.1 : 2010

EN 301 489-1 V1.8.1 : 2008

Faks:+49 7195 14-2212

EN 301 489-3 V1.4.1 : 2002

Primijenjene specifikacije:

Winnenden, 2013/05/01

AD 2000 sukladno s

TRD 801 sukladno s

– 15

393HR

Simboli na uređaju

Sigurnosne napomene

Mlazevi pod visokim pritiskom

– Treba se pridržavati odgovarajućih

mogu pri nestručnom rukovanju

državnih zakonskih propisa za

biti opasni. Mlaz ne sme da se

raspršivače tečnosti.

usmerava prema ljudima, životinjama,

– Treba se pridržavati odgovarajućih

aktivnoj električnoj opremi ili samom

državnih zakonskih propisa o zaštiti na

uređaju.

radu. Raspršivači tečnosti moraju

redovno da se proveravaju, a o

Opasnost od električnog

rezultatima tih provera se svaki put

napona!

mora sastaviti pismeni izveštaj.

Radovi na delovima uređaja

– Grejač uređaja je vrsta postrojenja za

smeju sprovoditi samo ekektro

loženje. Postrojenja za loženje se

stručnjaci ili autorizirano

moraju redovno proveravati u skladu sa

stručno osoblje.

odgovarajućim državnim zakonskim

Opasnost od opekotina na

propisima.

vrelim površinama!

– U skladu sa važećim nacionalnim

odredbama, u slučaju profesionalnog

korišćenja ovaj uređaj za čišćenje pod

Opasnost od trovanja! Ne

visokim pritiskom prvi put mora da

udišite izduvne gasove.

pokrene stručno osposobljena osoba.

KÄRCHER je za vas već obavio i

dokumentovao prvo puštanje u rad.

Opasnost od povreda!

Pripadajuću dokumentaciju možete na

Zabranjeno je zahvatati

upit dobiti preko partnera preduzeća

rukama.

KÄRCHER sa kojim sarađujete.

Prilikom upita vezano za dokumentaciju

pripremite broj komponente i fabrički

broj dotičnog uređaja.

– Skrećemo Vam pažnju na obavezu

Namensko korišćenje

obavljanja redovnih ispitivanja uređaja

Čišćenje mašina, vozila, zgrada, alata,

od strane stručne osobe u skladu sa

fasada, terasa, baštenskih mašina itd.

važećim nacionalnim propisima.

Molimo Vas da se u tu svrhu obratite

 Opasnost

partneru preduzeća KÄRCHER sa

Opasnost od povreda! Ako se uređaj

kojim sarađujete.

primenjuje na benzinskim stanicama ili u

sličnim opasnim područjima treba se

Sigurnosni elementi

pridržavati odgovarajućih sigurnosnih

Sigurnosni elementi služe za zaštitu

propisa.

korisnika pa se iz tog razloga ne smeju

Molimo Vas, nemojte dopustiti da otpadna

stavljati van funkcije niti zaobilaziti.

voda koja sadrži mineralna ulja dospe u

tlo, površinske vode ili kanalizaciju.

Motore i donje delove vozila stoga perite

samo na prikladnim mestima uz primenu

separatora ulja.

400 SR

– 3
