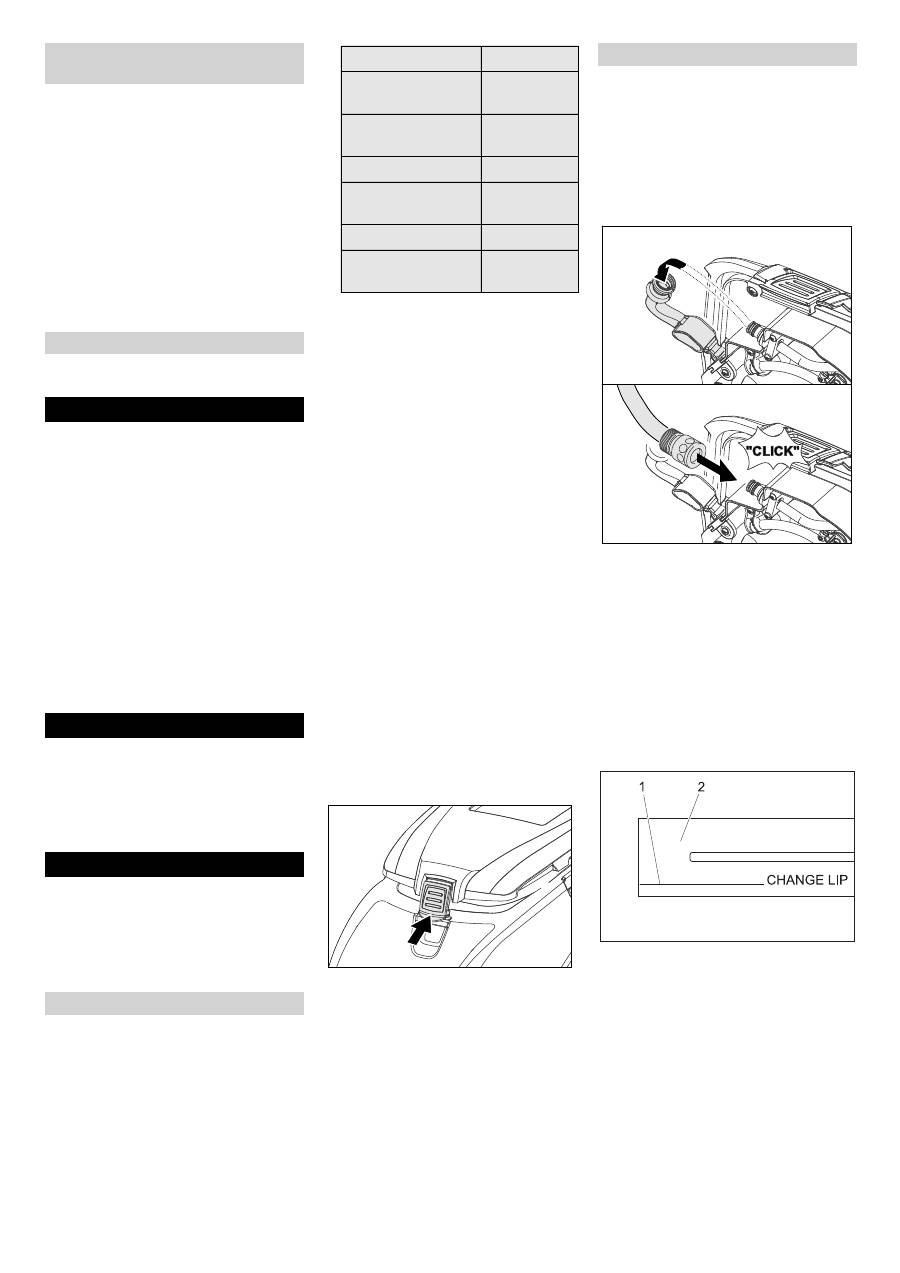

Karcher B 40 W Bp D 43: Transport Hoiulepanek Korrashoid ja tehnohooldus

     -

6



Keerake infonuppu, kuni kuvatakse aku

menüü funktsioon.



Vajutage infonupule - valige välja laadi-

miskarakteristik vastavalt paigaldatud

akudele.

Märkus

: Laadimiskarakteristiku seadis-

tamine peaks toimuma vaid pärast kon-

sulteerimist Kärcheri

klienditeenindusega. Eriti juhul, kui akut

ei ole menüüs loetletud.



Vajutage infonupule ja kinnitage muu-

detud seadistus või oodake, kuni sea-

distatud väärtus 10 sekundi pärast

automaatselt üle võetakse.

Põhiseadete taastamine.



Oht

Vigastusoht! Masinat tohib peale- või ma-

halaadimiseks kasutada ainult tõusudel,

mille kaldenurk ei ületa teatud väärtust (vt

"Tehnilised andmed"). Sõitke aeglaselt.

Ettevaatust

Vigastusoht! Transportimisel jälgige sead-

me kaalu.



Tõstke puhastuspea üles, et vältida

harjade vigastamist.



Võtke hari välja, et vältida harja vigasta-

mist.



Sõidukites transportimisel fikseerige

seade vastavalt kehtivatele määrustele

libisemise ja ümbermineku vastu.

Ettevaatust

Vigastusoht! Ladustamisel jälgige seadme

kaalu.

Seda seadet tohib ladustada ainult siseruu-

mides.



Oht

Vigastusoht! Enne kõiki seadme juures

teostatavaid töid tuleb Intelligent Key ära

võtta ja laadija toitepistik välja tõmmata.



Laske must vesi ja ülejäänud puhas

vesi välja ja kõrvaldage.

Soovitatud puhastustööd kuvatakse teatud

puhastusintervallide möödudes ekraanile.



Vastava näidu ilmudes tuleb hooldus-

töö läbi viia.



Vajutage Infonupule, näit lähtestatakse.

Etteantud ajavahemike järel kuvatakse

näit uuesti.

Märkus

: Teenindusega seotud lähtestami-

ne lähtestab ka kõik hooldusintervallid.

Ettevaatust

Vigastusoht. Ärge pritsige seadet veega

ega kasutage agressiivseid puhastusva-

hendeid.



Laske must vesi välja.



Loputage musta vee paaki puhta veega või

puhastage lisavarustusse kuuluva musta

vee paagi puhastussüsteemi abil.



Võtke jämeda mustuse sõel musta vee

paagist välja ja puhastage seda.



Puhastage seadet niiske, pehmetoime-

lise puhastusvahendi lahuses niisuta-

tud lapiga.



Kontrollige ebemefiltrit, vajadusel pu-

hastage.



Ainult BR variant: võtke jämeda mustu-

se paak välja ja tühjendage.



Ainult BR variant: Veejaotusrenni pu-

hastamine (vt osa „Hooldustööd“).



Puhastage imihuuli ja puhastushuuli,

kontrollige kulumist ja vahetage vajadu-

sel välja.



Kontrollige harju kulumise osas, vaja-

dusel vahetage välja.



Vajutage musta vee paagi lukk sisse ja

sulgege musta vee paagi kate nii, et

jääks väike pragu kuivamiseks.



Kontrollide akupooluste oksüdeerumist,

vajadusel puhastage. Jälgige ühendus-

kaablite kinniolekut.



Puhastage tihendeid musta vee paagi

ja kaane vahel ning kontrollige tihedust,

vajadusel vahetage välja.



Mitte-hooldusvabade akude puhul kont-

rollige elementide happetihedust.



Puhastage harjatunnelit (ainult variant BR).



Laske ettenähtud ülevaatused läbi viia

klienditeenindusel.



Laske must vesi välja, vt osa „Musta

vee väljalaskmine“.



Avage musta vee paagi kaas.



Tõmmake painduv lukk loputussüstee-

milt ära.



Ühendage veevoolik loputussüsteemiga.



Pange musta vee paagi kaas kinni, kuni

see on vastu elastset lukku.



Avage vee pealevool ja peske musta

vee paaki u. 30 sekundit.

Loputamists võib vajadusel 2 - 3 korda

korrata.



Sulgege vee pealevool ja võtke voolik

jälle seadme küljest ära.



Pange elastne lukk uuesti tagasi. Jätke

musta vee paagi kaas praokile.

1 Kulumistähis

2 Imihuul

Imihuuled tuleb välja vahetada või ümber

pöörata, kui need on kulumismärgini kulu-

nud.



Imivarb maha võtta.



Tähtnupud välja kruvida.

Laadimiskarakteristiku

seadistamine

LOAD DEFAULT

Transport Hoiulepanek Korrashoid ja tehnohooldus

Hooldusplaan

Hooldusvälp

Ekraaninäit

Näit kõik

Imiotsaku puhasta-

mine

20 tundi

Puhastage ebeme-

sõela.

20 tundi

Veefiltri puhastamine 50 tundi

Imihuulte kontrollimi-

ne

100 tundi

Harjade kontrollimine 100 tundi

Teenindusega seo-

tud lähtestamine

200 tundi

Pärast iga kasutamist

Kord kuus

Kord aastas

Hooldustööd

Musta vee paagi pesemise süsteem (li-

savarustus)

Vahetage imihuuled välja või pöörake

need ümber

264 ET

-

7



Tõmmake plastmassist osad maha.



Tõmmake imihuuled maha.



Lükake kohale uued või ümberpööratud

imihuuled.



Lükake peale plastmassist osad.



Kruvige sisse tähtnupud ja keerake kinni.



Tõmmake ära kummist liist ja puhasta-

ge renni lapiga. Pärast puhastamist su-

ruge kummist liist jälle peale.



Tõstke puhastuspea üles.

1 Laagrikaane lukust vabastamise klahv

2 Hari

3 Nupp



Vajutage laagrikaane lukustusest va-

bastamise klahvile.



Pöörake laagrikaas kõrvale.



Tõmmake harjavaltsid välja.

Märkus

: Vahetage harjavalts välja, kui

harjased on veel 10 mm pikkused.



Pange kohale uued harjavaltsid.



Pöörake laagrikaas tagasi ja vajutage

nupust kinni.



Tõstke puhastuspea üles.



Suruge harjavaltsi pedaal üle takistuse

alla.



Tõmmake ketashari küljelt puhastus-

pea alt välja.



Hoidke uut ketasharja puhastuspea all,

suruge üles ja laske asendisse fiksee-

ruda.



Lükake seadet u. 2 m ette, et juhtrullid

oleksid suunatud taha.



Vajutage puhastuspea langetamise pe-

daali pisut alla, ja viige pedaal seejärel

vasakule. Nii vabaneb pedaal blokee-

ringust. Laske pedaal aeglaselt üles.

Puhastuspea tõstehoob liigub alla.



Tühjendage puhta vee ja musta vee

paak.



Vabastage paagi lukustus ja lükake

paak üles.

1 Vedruelement

2 Kinnitustihvt

3 Klemmikasti kate

4 Kinnitustihvti riiv



Pange puhastusnupp seadme ette kes-

kele.



Võtke ära klemmikasti kate.



Ühendage puhastuspea toitekaabel

seadmega.



Paigaldage klemmikasti kate.



Ühendage puhastuspea voolikuühen-

dus masina voolikuga.

1 Vedruelement

2 Tõukesang



Lükake tõukesang puhastuspeal ole-

vasse pessa.



Lükake vedruelemendid alla ja laske

asendisse fikseeruda.



Rihtige puhastuspea tõstehoob välja

puhastuspea ülemisel küljel olevale kin-

nituskohale.



Torgake kohale kinnitustihvt ja laske

asendisse fikseeruda.



Puhastuspea reguleerimine

: valige

seadekruviga soovitud asend.



Pöörake veepaak lõpuni alla, kontrolli-

ge lukustust.

Mahamonteerimine toimub paigaldamisele

vastupidises järjekorras.

Ettevaatust

Puhastuspead maha monteerides võib ma-

sina asend muutuda ebastabiilseks, jälgi-

ge, et asend oleks stabiilne.

Vajadusel toestage tagant ja kaitske nii üm-

berminekuohu vastu.

Akusid käideldes järgige kindlasti järgmisi

hoiatusi:



Oht

Plahvatusoht. Ärge asetage akule, s.t.

klemmidele ja elementide ühendajale, töö-

riistu ega muid sarnaseid esemeid.

Vigastusoht. Haavad ei tohi kunagi kokku

puutuda pliiga. Pärast aku juures töötamist

puhastage alati käsi.

Veejaotusrenni puhastamine

Harjavaltside väljavahetamine

1

2

3

Ketasharja vahetamine

Puhastuspea paigaldamine

Puhastusnupu mahamonteerimine

Akud

Järgige akul, kasutusjuhendis ja

sõiduki kasutusjuhendis olevaid

märkusi

Kandke kaitseprille

Jälgige, et lapsed ei puutuks kokku

akude happega

Plahvatusoht

Tuli, sädemed, lahtine tuli ja suit-

setamine on keelatud

Happepõletuse oht

Esmaabi

Hoiatus

Utiliseerimine

Ärge visake akut prügikonteinerisse

265 ET
