Karcher KM 90-60 R Bp Pack Adv: Ennen käyttöönottoa

     -

4 

Vaara

Puristukseenjäämisvaara laitekantta suljet-

taessa. Laske siksi laitekansi hitaasti alas.

Laitekansi on käännettävä ylös ennen käyt-

töönottoa, huoltoa tai säätötöitä.



Tartu laitekanteen edestä kiinni ja

käännä se istuimineen taaksepäin.



Varmistushihna pitää laitekanneen

taka-asennossa.



Vaara

Loukkaantumisvaara, vaurioitumisvaara!

Huomioi lastattaessa laitteen paino!

Älä käytä haarukkatrukkia lavalta purka-

mista varten, laite saattaa silloin vaurioitua.

Ohje

Paina hätä-seis -painike alas ja kierrä

avainkytkin asentoon "0" lopettaaksi kaikki

toiminnot välittömästi.



Käytä lastaamiseen/purkamiseen so-

veltuvaa ramppia tai nosturia!



Jos laite on toimitettu kuormalavan

päällä, mukana olevista laudoista tulee

rakentaa alasajoramppi.

Menettele lavalta purkamisessa seuraa-

vasti:



Leikkaa muovinen pakkausnauha rikki

ja poista kalvo.



Irrota kiinnityssiteet kiinnitysvasteista.



Lavan neljä merkittyä pohjalautaa on

kiinnitetty ruuveilla. Ruuvaa nämä lau-

dat irti.



Laita laudat lavan reunalle. Kohdista

laudat siten, että ne on laitteen pyörien

edessä. Kiinnitä laudat ruuveilla.



Työnnä pakkauksessa mukana toimite-

tut palkit rampin alle tueksi.



Irrota puupalat, jotka kiinnittävät pyörät

ja työnnä ne luiskan alle.



Vaara

–

Loukkaantumisvaara! Ennen seisonta-

jarrun vapauttamista on varmistettava,

että laite pysyy paikoillaan. Kun seison-

tajarru on vapautettu, laite vierii kunnes

saavutetaan n. 4,5 km/h nopeus. Sitten

elektroniikka jarruttaa laitetta.

–

On kiellettyä vapauttaa ylämäkeen py-

säköidyn laitteen seisontajarru ilman,

että laite on varmistettu vierimisen va-

ralta.



Irrota seisontajarru.



Käännä jarrukahva pyörästä pois päin

ja pidä se siinä asennossa.

Tällöin seisontajarru ei ole toiminnassa

ja laitetta voidaan vetää.



Työnnä laite laudoista tekemääsi luis-

kaa pitkin lavalta pois.



Kytke akkukaapelit, katso lukua "Akku-

jen asennus ja kytkentä".



Vapauta hätä-seis-painike lukituksesta

sitä kiertämällä.



Aseta avainkytkin asentoon "1".



Käytä ajosuuntakytkintä ja aja laite hi-

taasti alas rampista.



Aseta avainkytkin takaisin asentoon

"0".

Huomioi akkujen käsittelyssä ehdottomasti

seuraavat varoitukset:



Vaara

Räjähdysvaara! Älä laita työkaluja tai vas-

taavia akun päälle, ts. ei napojen eikä ken-

noliitosten päälle.



Vaara

Loukkaantumisvaara! Elä päästä koskaan

haavoja kosketukseen lyijyn kanssa. Puh-

dista aina kädet lopetettuasi akkuun koh-

distuvat työt.



Vaara

Palo- ja räjähdysvaara!

–

Tupakointi ja avotulen käyttö ovat kiel-

lettyjä.

–

Tilojen, joissa akkuja ladataan, on olta-

va kunnolla läpituuletetut, koska akkuja

ladattaessa kehittyy räjähtäviä kaasuja.

–

Akkuja ei saa ladata ulkona.



Vaara

Syöpymisvaara!

–

Huuhtele happoruiskeet silmistä tai

iholta runsaalla puhtaalla vedellä.

–

Mene sen jälkeen välittömästi lääkärin

hoidettavaksi.

–

Pese happoruiskeen saaneet vaatteet

vedellä.

Suosittelemme akkujemme ja latauslaitteit-

temme, jotka ovat seuraavana esitetty,

käyttämistä

Ohje

KM 90/60 R Bp Pack -malleissa akut ja nii-

den latauslaite on asennettu valmiiksi.

** Laite tarvitsee 4 akkua

3)

Täydellinen setti (24 V/180 Ah) sis. liitän-

täkaapelin, tilaus-nro. 4.035-387.0

Ohje

Takuu on voimassa ainoastaan käytettäes-

sä Kärcherin suosittelemia akkuja ja lataus-

laitteita.

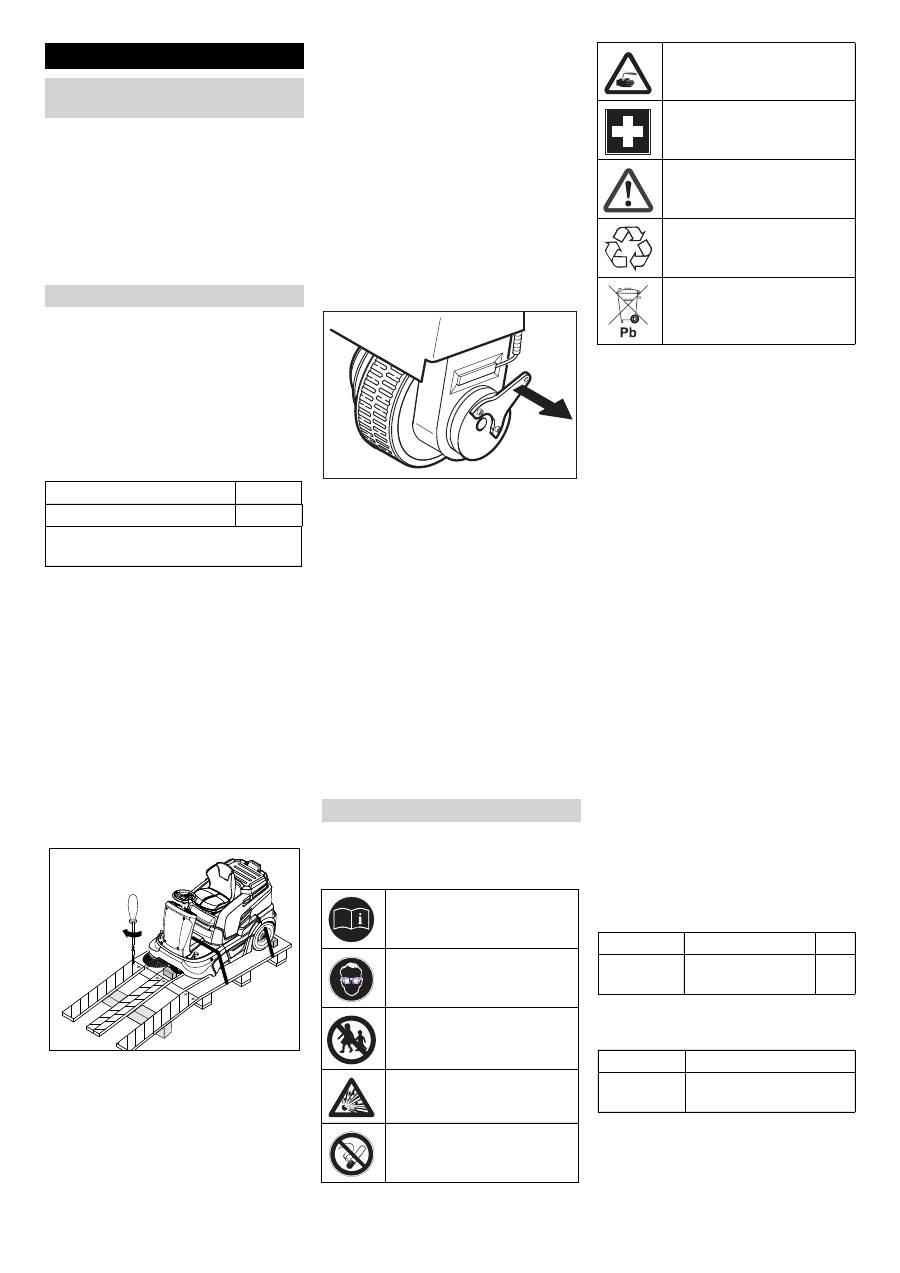

Ennen käyttöönottoa

Laitekannen avaaminen/

sulkeminen

Purkuohjeet

Paino (ilman akkuja)

205 kg *

Paino (akkujen kanssa)

335 kg *

* Paino on vielä suurempi, jos lisävaruste-

sarjoja on asennettuna.

Lakaisukoneen työntäminen pois kuor-

malavan päältä (laite ilman paikoilleen

asennettuja akkuja)

Lakaisukoneen ajaminen pois kuormala-

van päältä (laite akut asennettuna pai-

kalleen)

Akut

Akkua koskevat turvaohjeet

Huomioi ohjeet, jotka ovat akun

päällä, käyttöohjeessa ja ajo-

neuvon käyttöohjeessa!

Käytä silmäsuojusta!

Pidä lapset loitolla haposta ja

akuista!

Räjähdysvaara!

Avotuli, kipinät ja tupakointi

kielletty!

Syöpymisvaara!

Ensiapu!

Varoitus!

Hävittäminen!

Älä heitä akkua jäteastiaan!

Suositeltavat akut, latauslaitteet

Tilausnro

Kuvaus

6.654-124.0

3)

180 Ah - huoltova-

paa

6 V**

Tilausnro

Kuvaus

6.654-125.0 Latauslaite huoltovapaille

akuille

Muiden valmistajien akkujen käyttö

140 FI



-

5

Huomautus

Muiden valmistajien akkuja käytettäessä

on noudatettava akuille annettuja maksimi-

mittoja.

Laite tarvitsee 4 kappaletta 6-voltin yksit-

täisakkua.

Jos KM 90/60 R Bp -malliin vaihdetaan vä-

hähuoltoiset akut, on huomioitava seuraa-

vaa:

–

Akun maksimimittoja on noudatettavia.

–

Vähähuoltoisia akkuja ladattaessa lai-

tekansi on käännettävä ylös.

–

Lähes huoltovapaiden akkujen latauk-

sessa on noudatettava akun valmista-

jan määräyksiä.



Avaa laitekansi.



Aseta akut akunpitimeen.



Säädä kuminen kiinnitinpuskuri sopi-

vaksi akkujen kiinnittämiseen.

몇

Varoitus

Huomioi, että napaisuus on oikein.

Ohje

Yhdyskjaapelit eivät kuulu toimituslaajuu-

teen.

Kuvassa on KM 90/60 R Bp

, jossa on jäl-

kikäteen asennetut ja kaapeloidut akut

sekä latauspistoke ulkoista latauslaitetta

varten.

Huomautus koskien KM 90/60 R Bp

Pack:ia

: Latauslaite ja akkupaketti ovat

asennettuna ja kaapeloituna jo tehtaalla,

akun latauspistoketta ei ole.



Liitä napaliitin (punainen kaapeli) plus-

napaan (+).



Ruuvaa yhdyskaapelit kiinni akkuihin.



Liitä napaliitin miinusnapaan (-).

Ohje

Irrotettaessa akkua on huomioitava, että

ensin irrotetaan miinusnapakaapeli. Tar-

kasta, että akun navat ja napaliittimet on

suojattu riittävästi napasuojarasvalla.

몇

Varoitus

Lataa akut ennen laitteen käyttöön ottamis-

ta.



Vaara

Loukkaantumisvaara! Noudata turvalli-

suusmääräyksiä akkujen käsittelyssä.

Noudata latauslaitteen valmistajan käyttö-

ohjetta.



Vaara

Lataa akkuja vain soveltuvalla latauslait-

teella.

Ohje

Kun akut on ladattu, irroita laturi ensin ver-

kosta ja vasta sitten akuista.



Vaara

Loukkaantumisvaara! Latauslaitetta saa

käyttää vain, jos sen verkkokaapeli on va-

hingoittumaton. Rikkoutunut verkkokaapeli

on ehdottomasti vaihdatettava valmistajan,

asiakaspalvelun tai ammattihenkilön toi-

mesta.

Ohje

Laite on vakiona varustettu huoltovapaalla

akuilla.



Avaa laitekansi.



Liitä latauslaitteen virtapistoke pistora-

siaan.

Ohje

Latauslaite on säädetty elektronisesti ja se

päättää latausvaiheen itsenäisesti. Lait-

teen kaikki toiminnot keskeytyvät latauksen

ajaksi automaattisesti.

Akun valvontanäyttö ilmaisee latauksen

edistymisen, kun virtapistoke on kytketty-

nä.



Avaa laitekansi.



Irrota akkupistoke ja liitä latauslaitteen

latauskaapeli.



Liitä virtapistoke ja kytke latauslaite

päälle.

Ohje

Suositellut latauslaitteet (käytettyihin akkui-

hin sopivat) on säädetty elektronisesti ja

päättävät latausvaiheen itsenäisesti. Lait-

teen kaikki toiminnot keskeytyvät latauksen

ajaksi automaattisesti.



Lisää tislattua vettä tunti ennen lataus-

vaiheen loppua, huomioi oikea happo-

taso. Akku on merkitty vastaavasti.



Vaara

Syöpymisvaara! Veden lisääminen, kun

akku on purettu voi johtaa hapon ulospää-

semiseen.

Käytä suojalaseja ja suojavaatetusta akku-

happoa käsiteltäessä. Noudata akkuja kä-

siteltäessä asiaa koskevia määräyksiä!



Vaara

Syöpymisvaara!

–

Huuhtele happoruiskeet silmistä tai

iholta runsaalla puhtaalla vedellä.

–

Mene sen jälkeen välittömästi lääkärin

hoidettavaksi.

–

Vaihda vaatteet.

–

Pese happoruiskeen saaneet vaatteet

vedellä.

몇

Varoitus

Vaurioitumisvaara. Käytä vain tislattua tai

suolatonta vettä akkujen täyttämiseen

(VDE 0510). Älä käytä vieraita lisäaineita

(niin sanottuja tehoaineita), koska muutoin

takuu raukeaa.



Kytke latauslaite pois päältä ja irrota se

verkosta.



Laitteet, joissa ei ole sisäänrakennettua

latauslaitetta: Vedä akkupistoke irti la-

tauskaapelista ja liitä se laitteeseen.

몇

Varoitus

Tarkasta säännöllisesti hapolla täytettyjen

akkujen nestetaso.

–

Täyteenladatun akun akkuhapon omi-

naispainon tulee 20 °C lämpötilassa

olla 1,28 kg/l.

–

Osittain purkautuneen akun akkuhapon

ominaipaino on välillä 1,00 - 1,28 kg/l.

–

Hapon ominaipainon tulee kaikissa

kennoissa olla sama.



Kierrä kaikki kennokannet ulos.



Ota joka kennosta näyte happomittaril-

la.



Happonäyte palautetaan omaan ken-

noonsa.



Jos nestetaso on liian alhainen, lisää

tislattua vettä merkintään asti kennoi-

hin.



Lataa akku.



Kierrä kennokannet sisään.

Akun maksimimitat (yksittäisakku)

Pituus

Leveys

Korkeus

264 mm

190 mm

284 mm

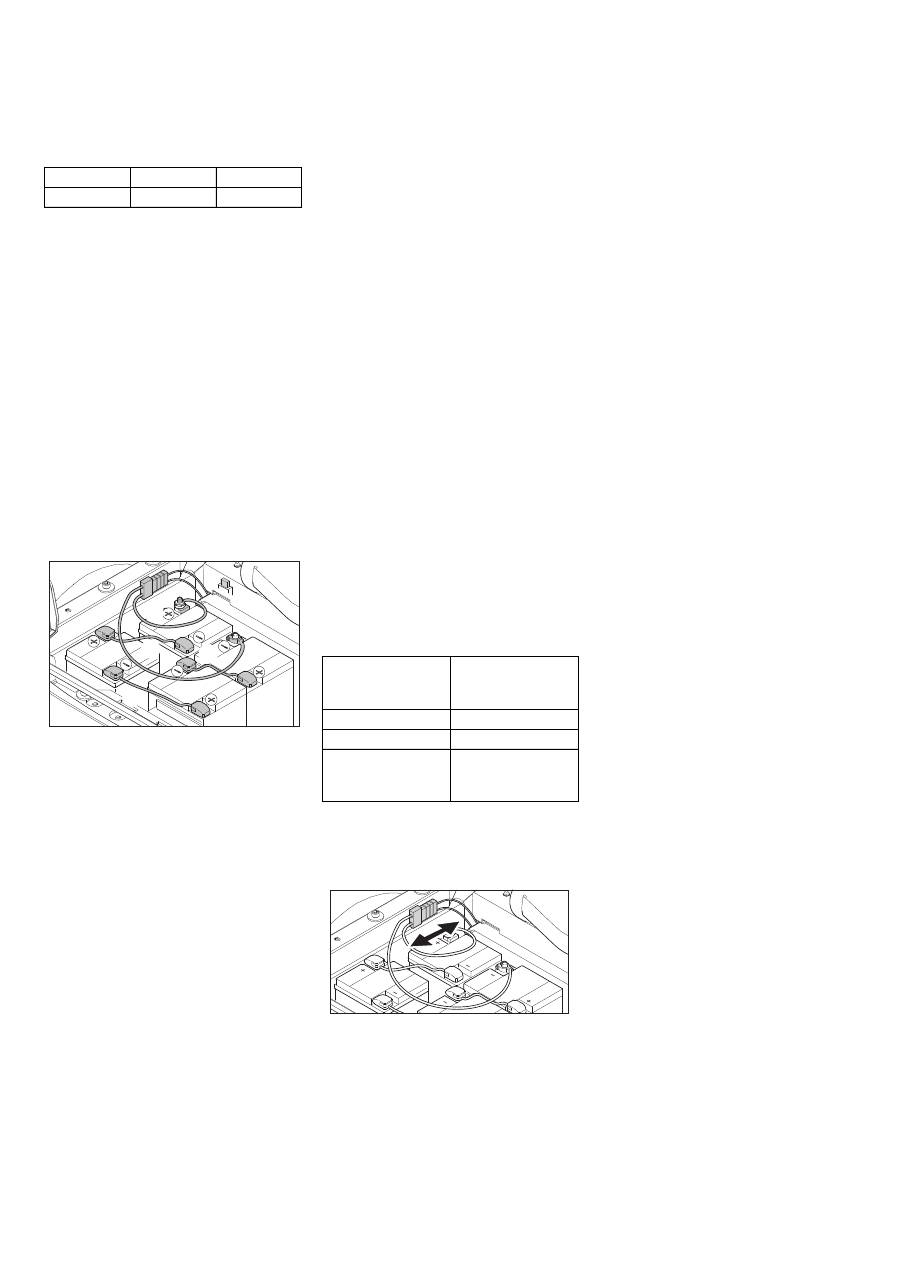

Akkujen asennus ja liitäntä

1.

2.

3.

4.

5.

Akkujen lataus

(1) Lataaminen KM 90/60 R Bp Pack

Akkuvika

A=vilkkuu keltaise-

na, B=ei valoa,

C+D+E=punainen

Akku latautuu

keltainen valo palaa

Akku on ladattu

vihreä valo palaa

Latauslaitevirhe

A=vilkkuu keltaise-

na, B+E=punainen,

C+D=ei valoa

(2) Lataaminen KM 90/60 R Bp

Lähes huoltovapaat akut

Latausmenettelyn jälkeen

Tarkasta akun happonestetaso ja korjaa

tarvittaessa (vain vähän huoltoa vaativat

akut)
