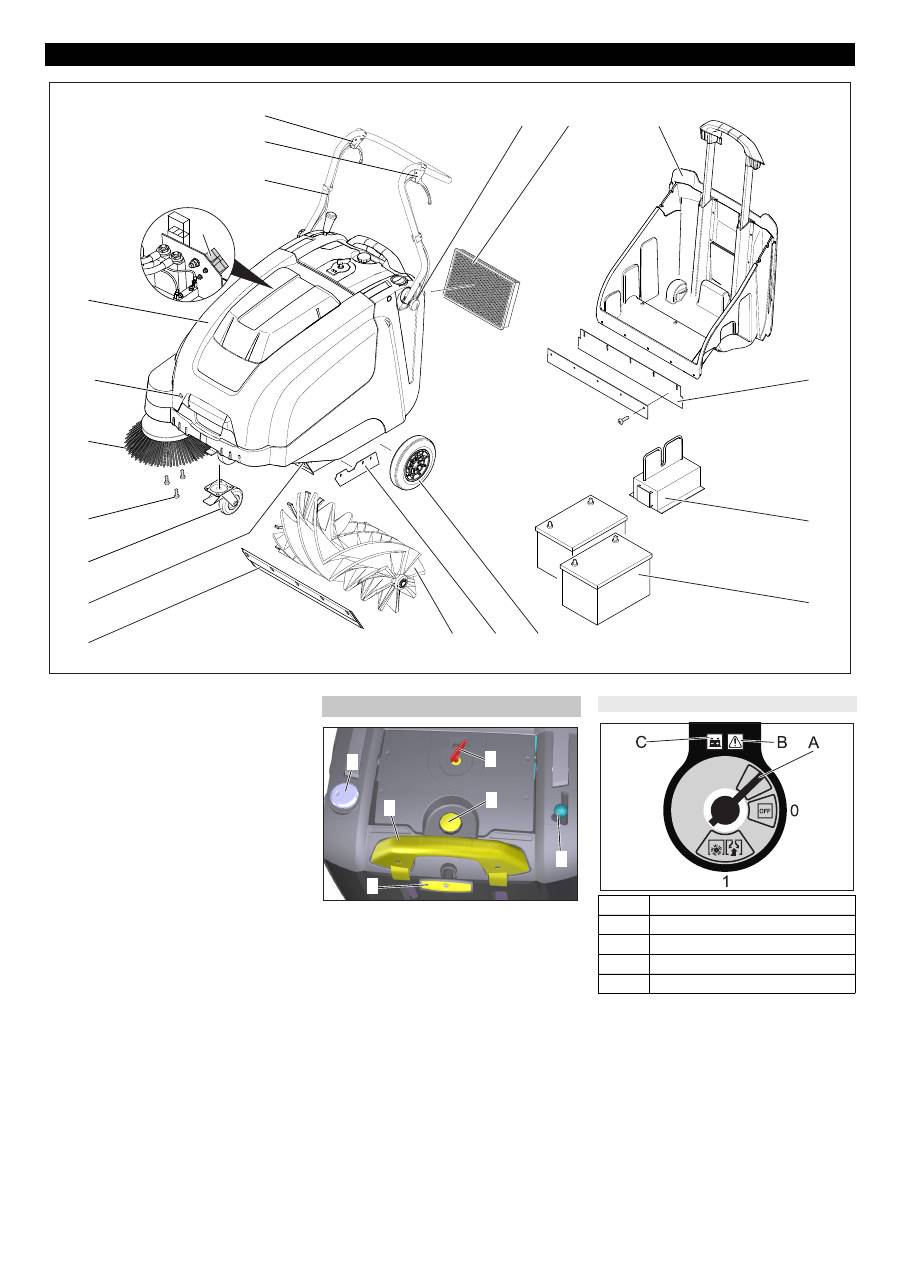

Karcher KM 75/40 W Bp: Eléments de commande et de fonction 17 1 2 3 456 201918 14 9 8 7 101112131615

-

3

1 Vis servant à la fixation du guidon (2x)

2 Filtre à poussières

3 Bac à poussières

4 Couteau d'étanchéité arrière (à la pou-

belle)

5 Chargeur

(Uniquement KM 75/40 W Bp Pack)

6 Batteries

(Seulement variante Bp Pack)

7 Roues d'entraînement

8 Bague d'étanchéité arrière

9 Brosse rotative

10 Baguette d'étanchéité avant

11 Trappe à gros déchets

12 Roulettes pivotantes et frein de station-

nement

13 Fixation du balai latéral

14 Balai latéral

15 Fermeture du capot

16 Capot

17 Prise de chargement de la batterie

(Uniquement KM 75/40 W Bp)

18 Guidon de poussée

19 Levier pour la marche avant

20 Levier pour relever ou bien abaisser la

trappe de salissures grossières

1 Interrupteur principal

2 Levier pour abaisser et lever le balai la-

téral

3 Vis de serrage du capot du filtre à pous-

sière

4 Etrier de fermeture du bac à poussière

5 Nettoyage pour le filtre à poussières

6 Clapet sol sec/sol humide

Retirer la clé



Tourner la clé du sectionneur général

au-delà de la position "0" et la retirer.

Eléments de commande et de fonction 17 1 2 3 4 5 6 20 19 18 14 9 8 7 10 11 12 13 16 15

Zone de commande

6

1

3

4

2

5

Interrupteur principal

0/OFF Moteur hors de service

1

Moteur marche

A

Retirer la clé

B

Affichage des pannes

C

Affichage de la batterie
